（一）问题的提出

限压式变量叶片泵应用

（二）限压式变量叶片泵的调节

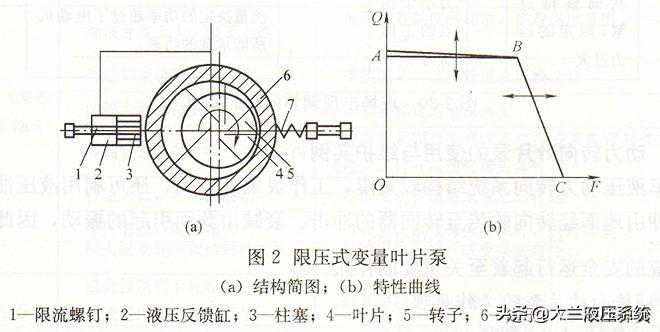

图2(a)所示为限压式变量叶片泵的结构简图，图2(b)为压力流量特性调节曲线。对于限压式变量叶片泵，通过对限流螺钉1和限压弹簧7的调整可以对系统的最大流量和系统的拐点(B点)压力进行调整（相应地决定了系统的最高压力），如图2(b)中双箭头的指向情况。

限压式变量叶片泵结构与特性曲线

（三）现场调节

现场对限压式变量叶片泵的工作要求分别是：快进、夹紧（保压）、快退工作循环；快进、工进、快退工作循环；工进、夹紧（保压）工作循环。不论是哪种工作循环，系统的溢流阀都是按安全阀配置的，其调整压力略高于系统的额定压力。现场调整问题的原因

(1)快进、夹紧、快退工作循环。快进和快退工作一般是在图2(b)的AB段上实现，夹紧后保压可以是在C点工作。调整时可以首先将限压弹簧调松，在没有负载或负载较小时调定限流螺钉，得到液压缸需要的快速运动速度，然后在液压执行元件达到极限工作位置时调整限压弹簧，确定液压系统需要的夹紧压力（根据夹紧力确定）。

(2)快进、工进、快退工作循环。快进和快退工作也是在AB段上实现，工进是在BC段上的合适点实现，调整时也是首先将限压弹簧调松，在没有负载或负载较小时调定限流螺钉，得到液压缸需要的快速运动速度；在工进负载下，逐步调紧限压螺钉，液压缸开始运动，速度会逐渐加大，最后使工作速度满足要求即可。
