今天大家介绍触摸屏与各PLC进行连接、通讯，大家可以结合往期内容一起学习哈。

触摸屏与各PLC进行连接、通讯

智控课堂:

触摸屏可以作为PLC的状态显示与输入操作。MCGSPro是一款国产触摸屏，以价格便宜、适用性强为特点。其基本界面如图1所示：


图1

首先是触摸屏与西门子200smart的变量连接

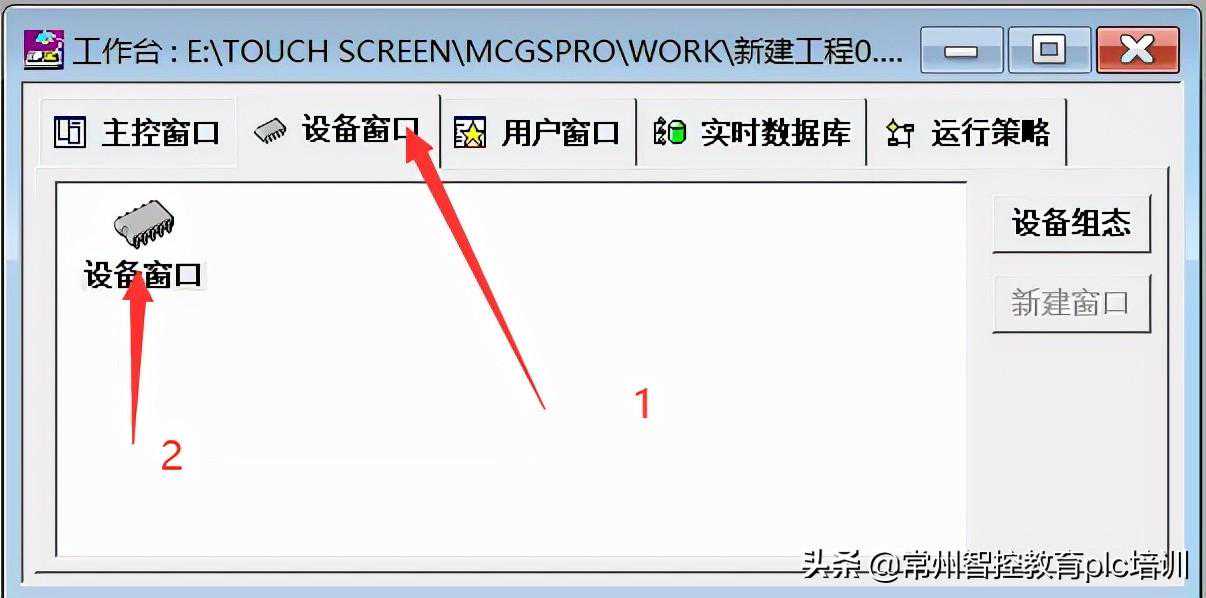

打开电机设备窗口并双击进入设备窗口如图2所示：


图2

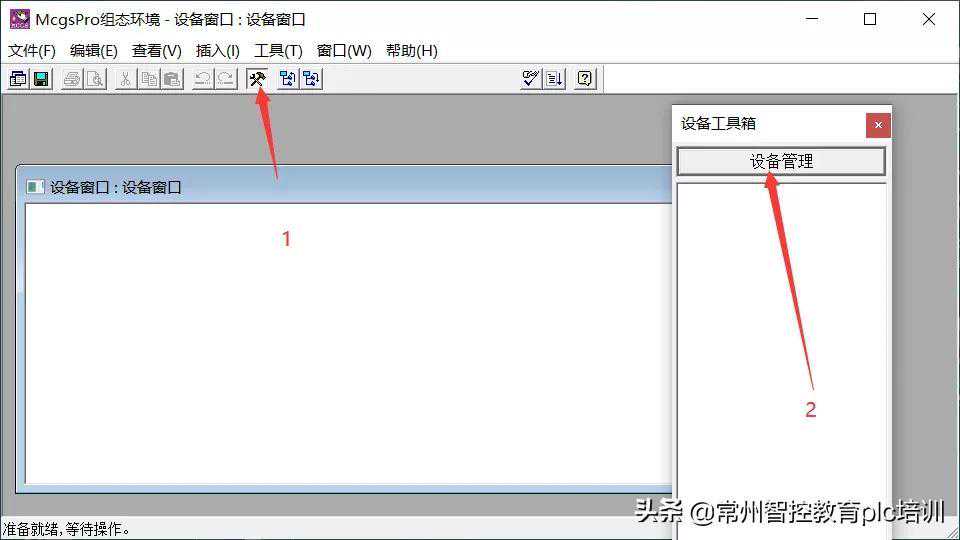

单机工具箱，打开设备工具箱，并电机设备管理如图3


图3


图4


图5

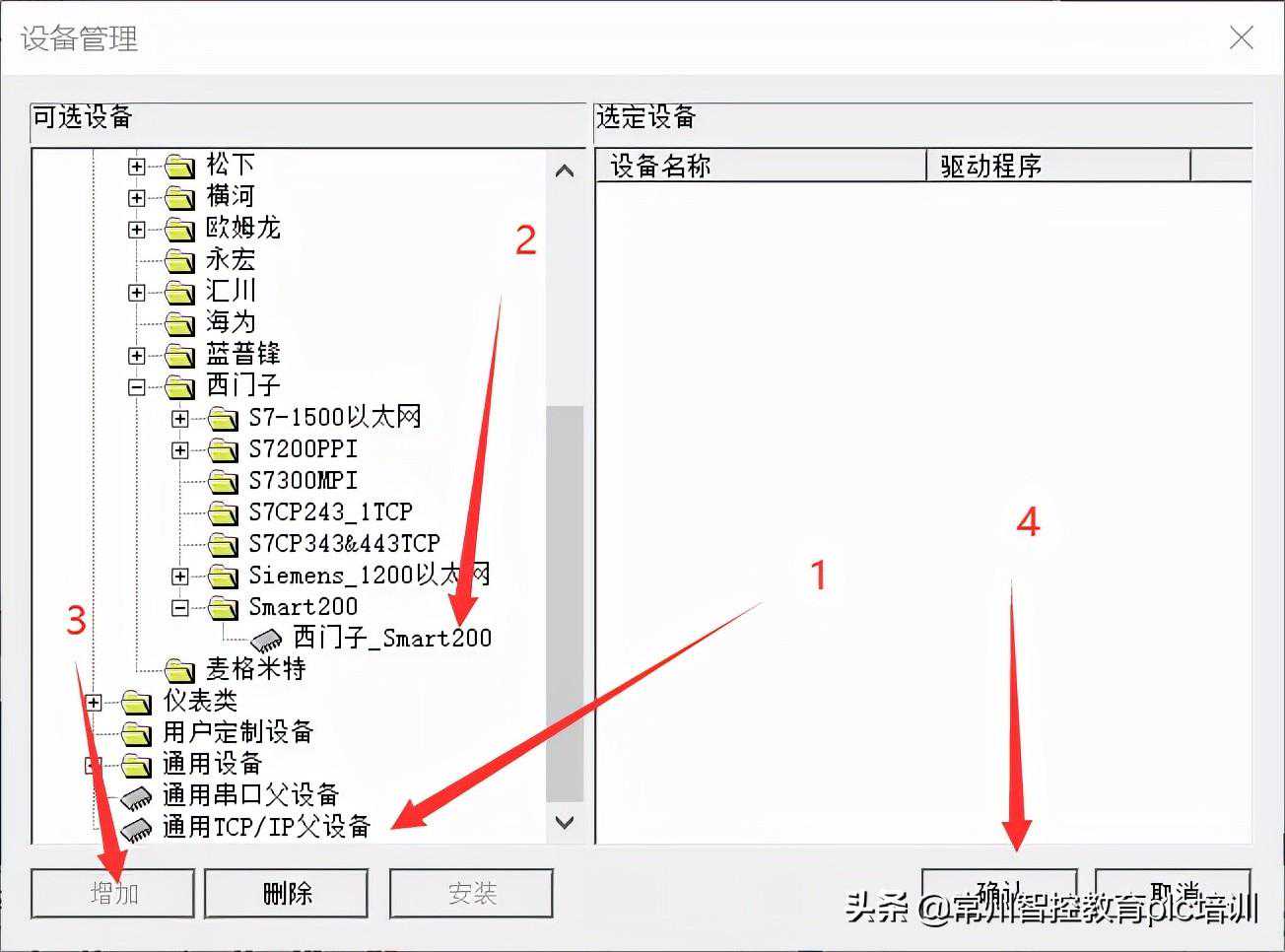

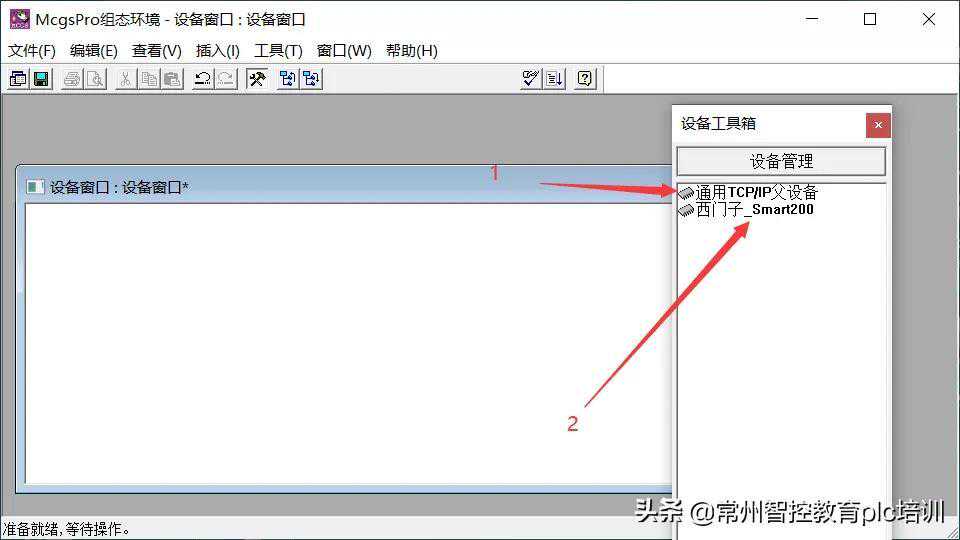

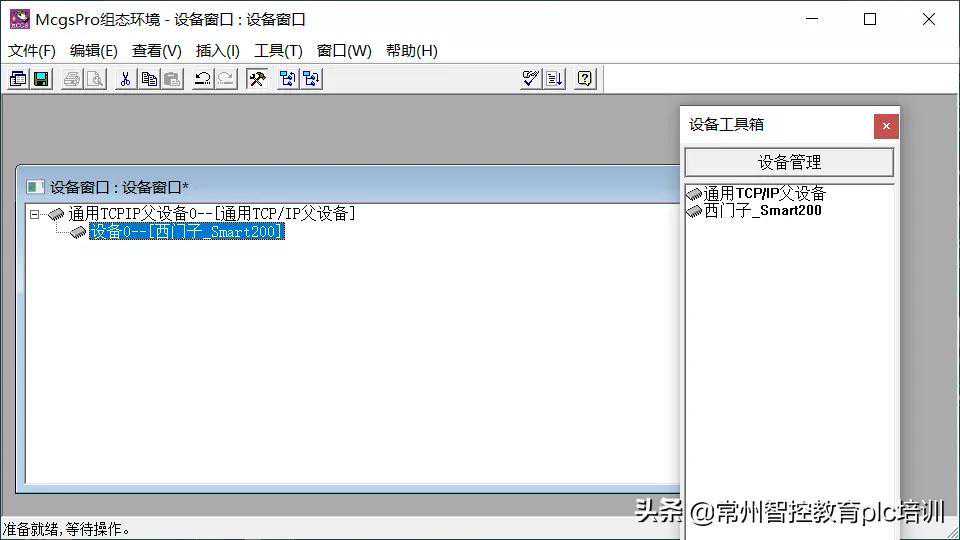

添加完设备之后，进入如图5所示的设备工具箱，双击“通用TCP/IP父设备”“西门子_Smart200”进行添加，如图6、图7、图8所示


图6


图7


图8

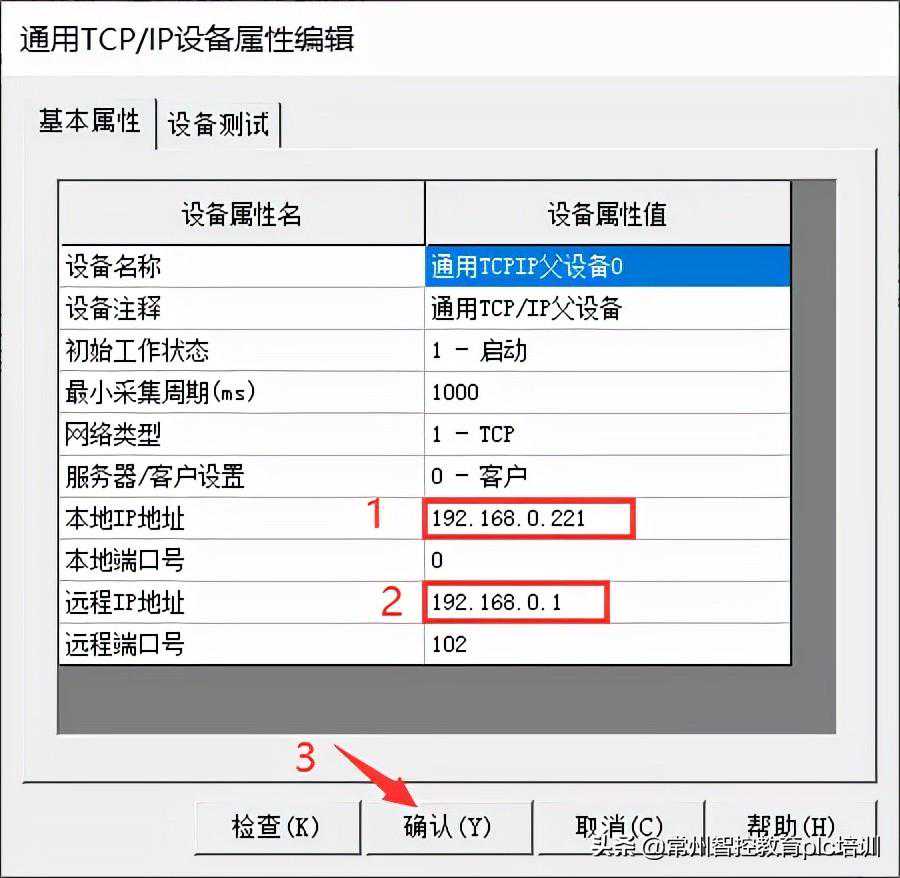

双击“通用TCPIP父设备0-【通用TCP/IP父设备】”打开属性编辑，设置本地IP地址为电脑IP地址（模拟运行时），远程IP地址为PLC的IP地址，这样，PLC与触摸屏成功进行通讯如图9所示：


图9


图10


图11


图12

至此，smart与触摸屏便成功通讯，变量也成功连接。
