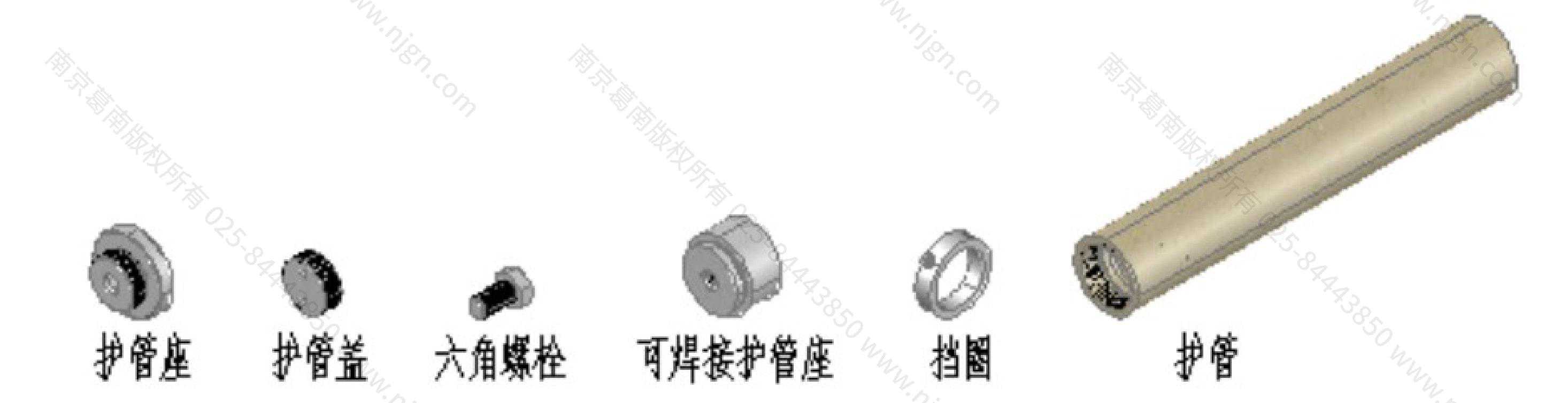

用。护管盖和六角螺栓只适用在浇筑模板上固定护管时使用，浇筑模板拆除后弃用。其它附件随测缝计埋入被测构件中。
把护管盖从护管口取下，在安装位置，将护筒盖用铁钉(2颗)或螺栓(两颗)固定在混凝
土浇筑模板上(木模板用铁钉，钢模板用螺栓)然后将护管(带护管座)旋紧在护管盖上与模板成垂直状态固定在一起(如下图所示)
2.2埋设护管

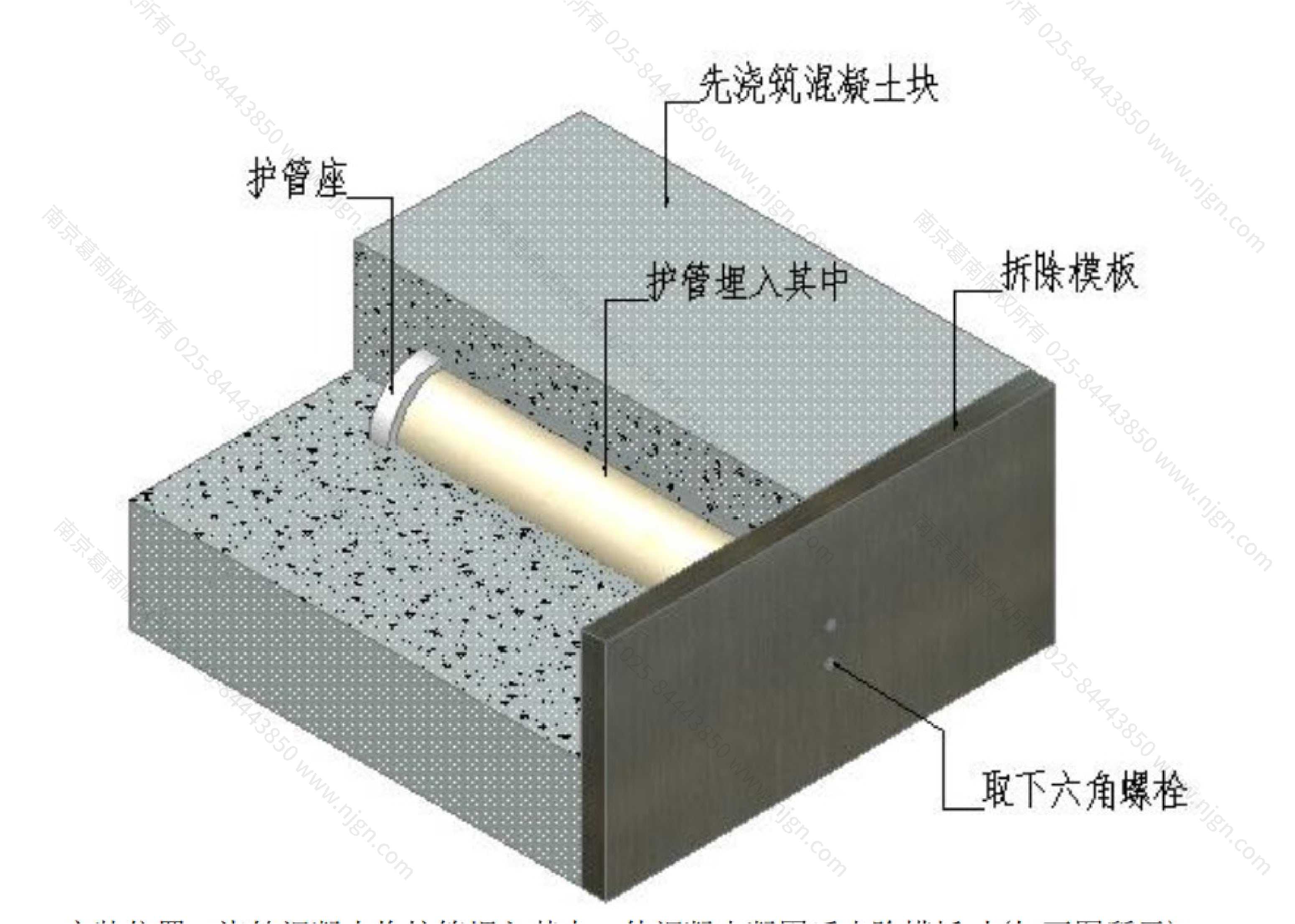

在模板不浇筑混凝土面做好测缝计安装位置的辨认记号，便于浇筑混凝土后寻找测缝计安装位置。浇筑混凝土将护管埋入其中，待混凝土凝固后去除模板时(如下图所示)
2.3安装测缝计
浇筑模板拆除前在埋设护管位置寻找到护管盖，先将固定护管盖的铁钉清除或取下六角
螺栓，然后脱去模板在混凝土上做好埋设位置标记。

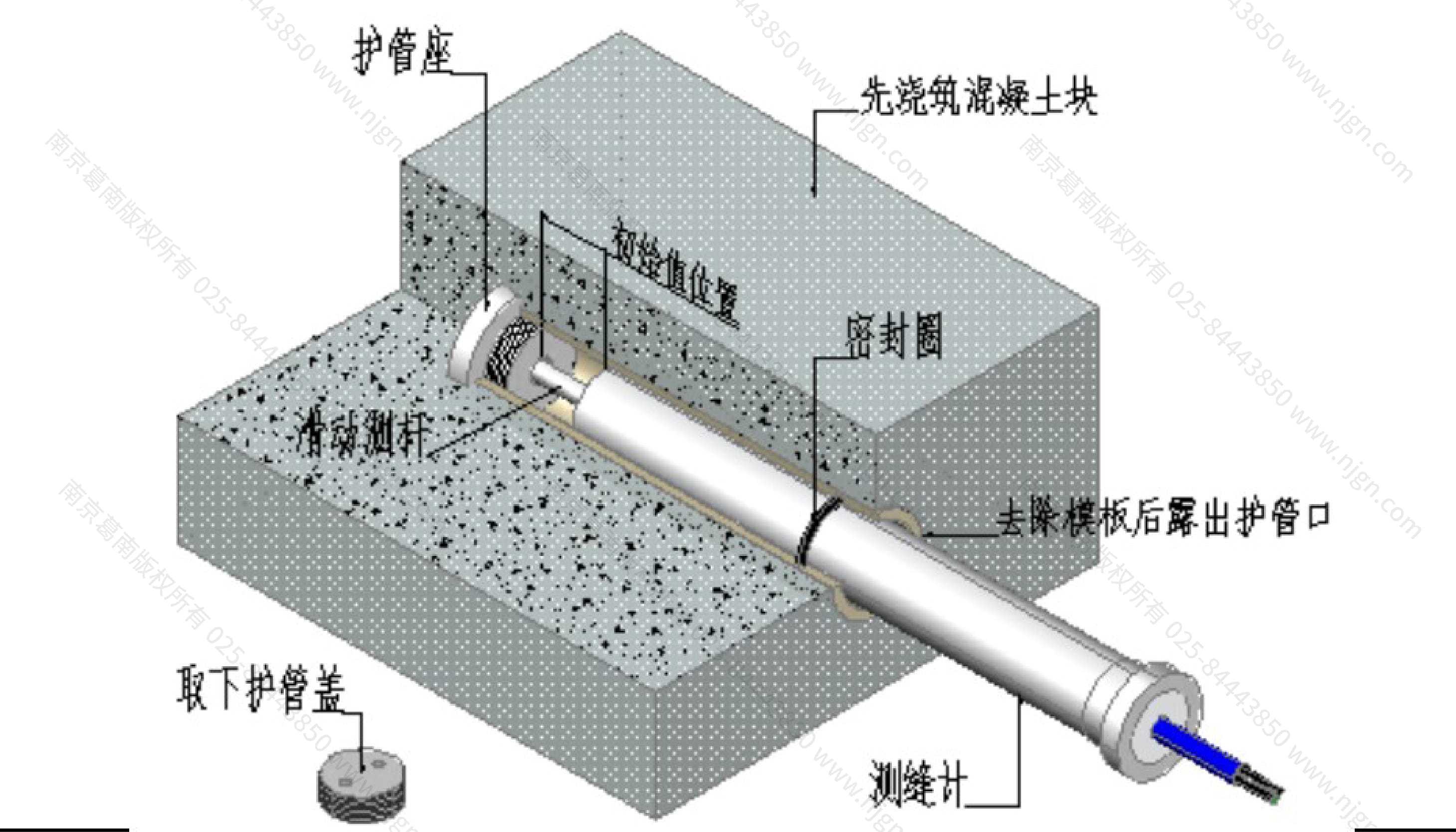

在埋设位置寻找到护管盖并取下，将测缝计有测杆的一端装入护管内，使测杆与护管座
螺纹连接，拧紧后拉或压测缝计按设计要求调整测缝计的的初始值，并记录初始读数(如下图所示)
2.4埋设测缝计
后浇筑混凝土块完成浇筑后测缝计被分别埋入在两个混凝土块中横跨浇筑缝。当浇筑缝
开合变化时测缝计就能测量出其变化量。浇筑混凝土前应合理敷设和保护观测电缆(如下图所示)
由于测缝计跨缝安装，为避免测缝开合拉断电缆，应将电缆埋在同一坝块内引出，禁止
电缆跨缝敷设。

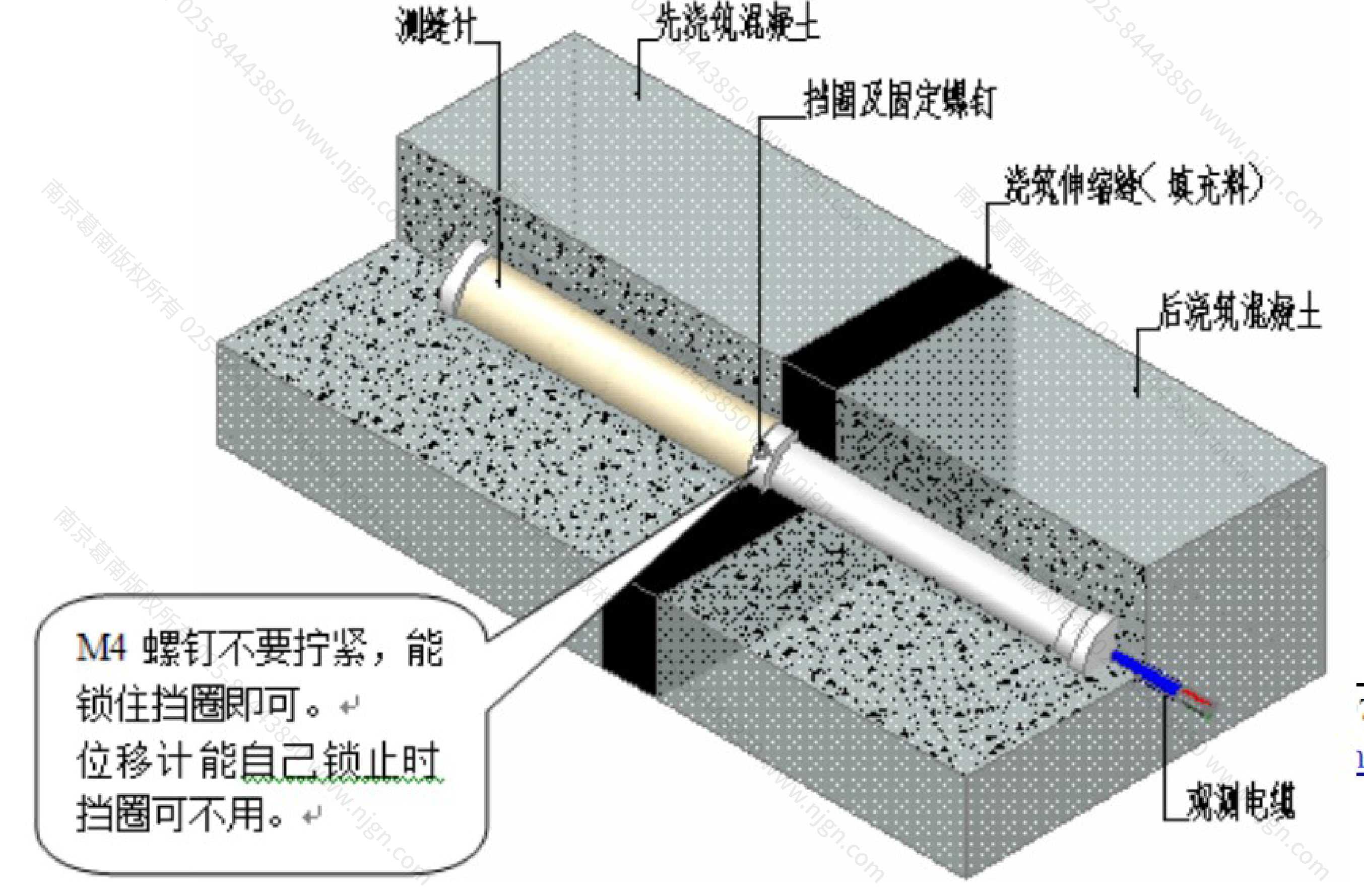

2.5挡圈使用方法
测缝计型号为VWD-100J、VWD-150J、VWD-200J、VWD-250J的测缝计，配有附件挡圈，其作用：当测缝计安装完成调整初始值位置时，如发现测缝计不能按要求的位置锁止时，可用挡圈限位满足要求；如测缝计能按要求的位置自己锁止，挡圈可不用。
使用挡圈时为便于伸缩缝压缩变形时挡圈与位移计之间能容易相对滑移，M4固定螺钉不要拧紧，只要能锁住位移计即可(如下图所示)
