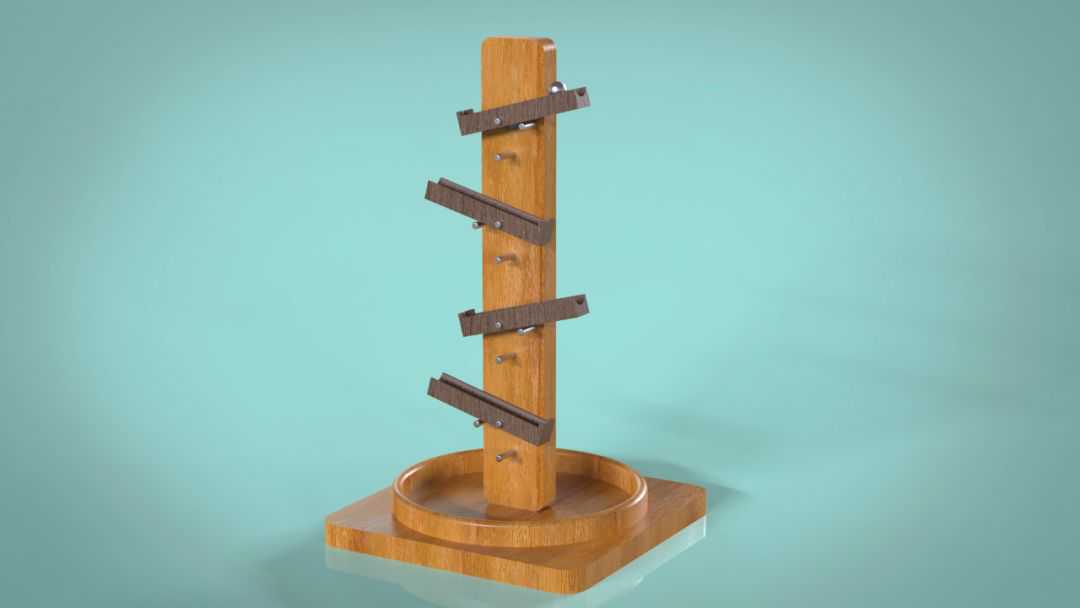

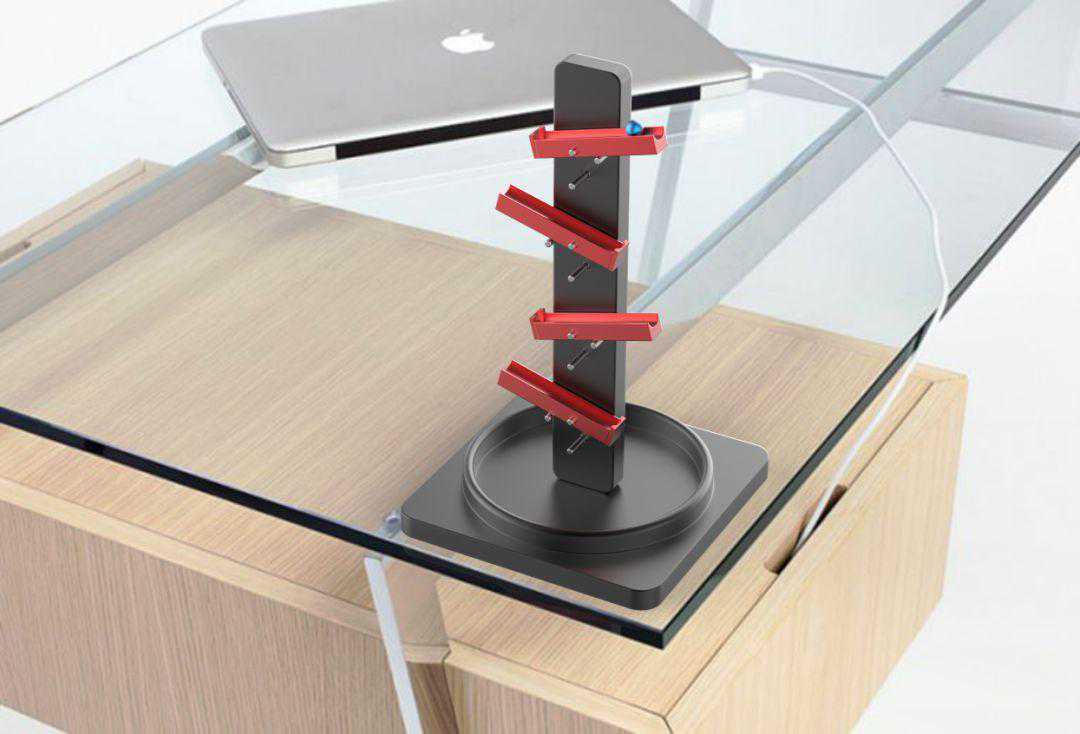

此图是用SolidWorks2015建模，用KeyShot8渲染，原文件已上传到2019年5月20日文件夹，可以下载作为参考。
六个零件

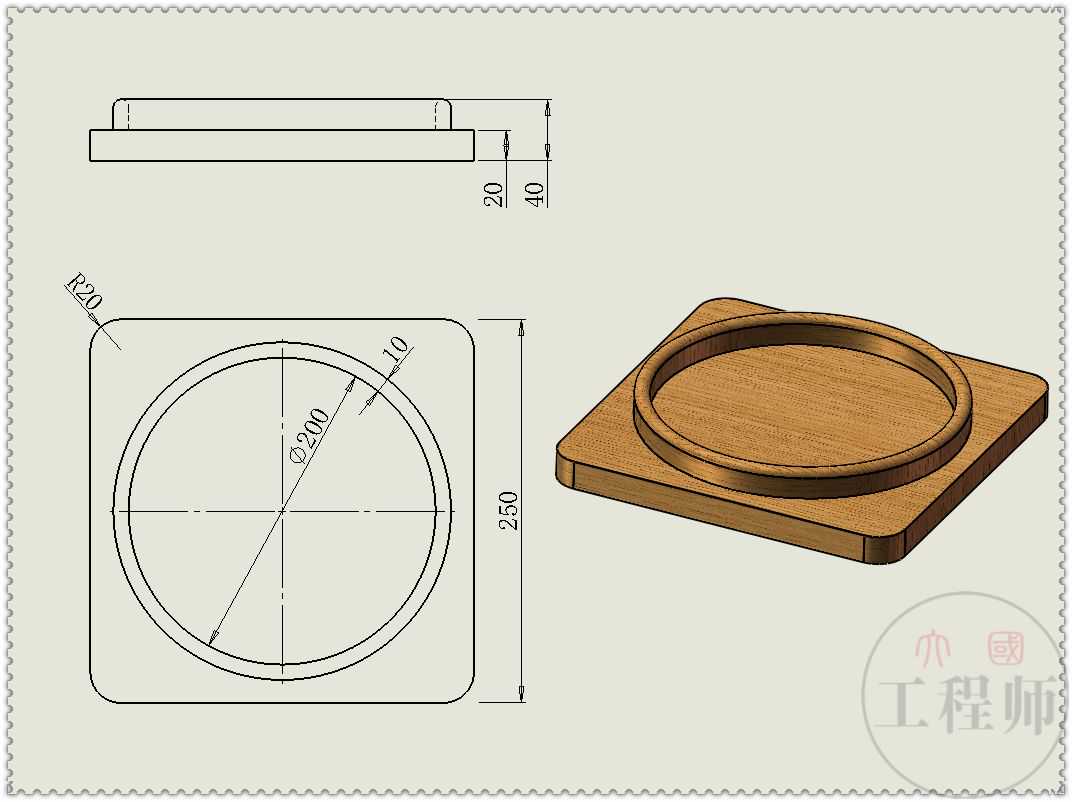

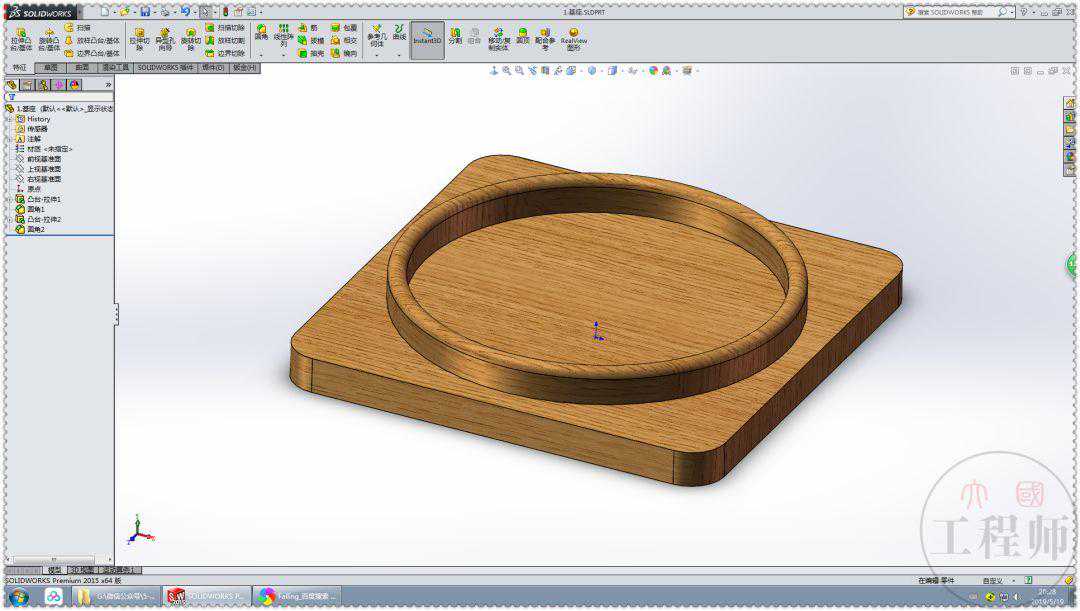

1.零件一：底座

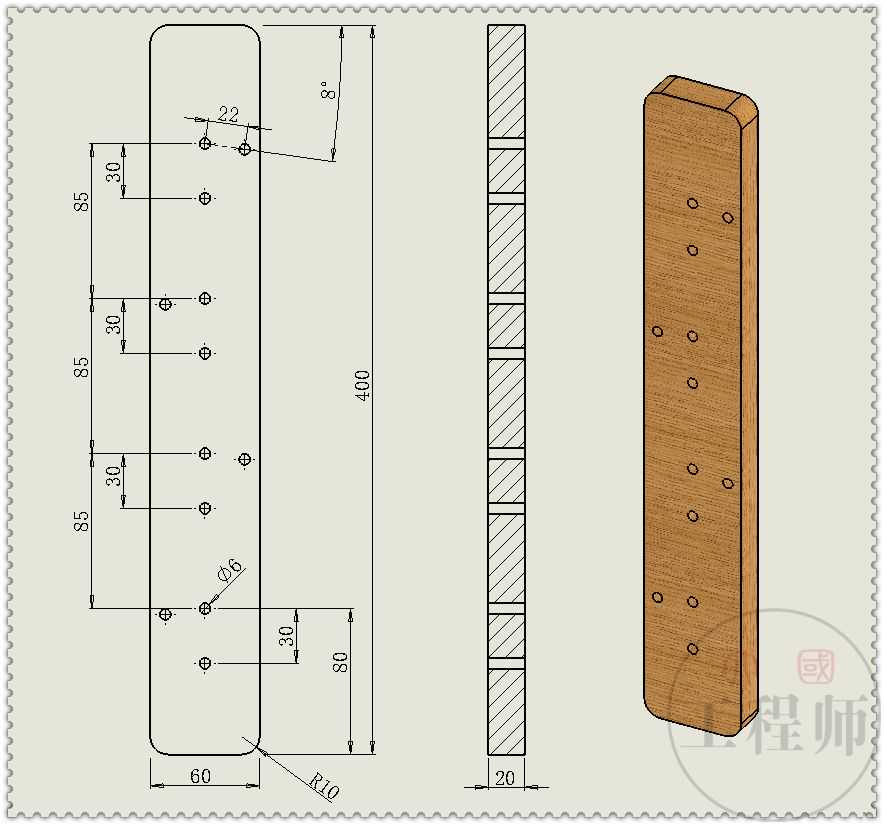

2.零件二：架子

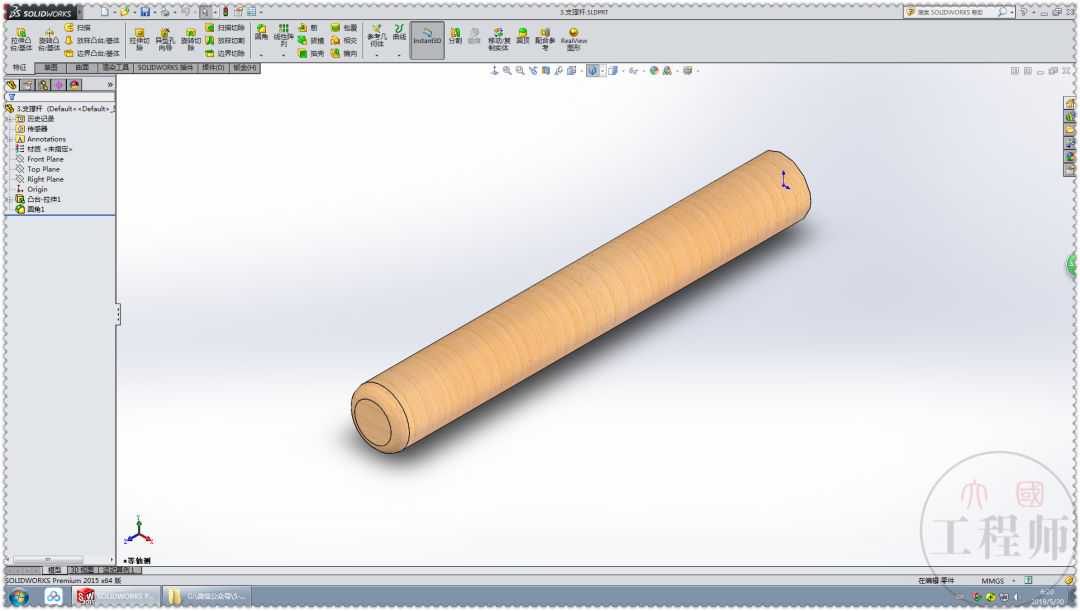

3.零件三：支撑杆

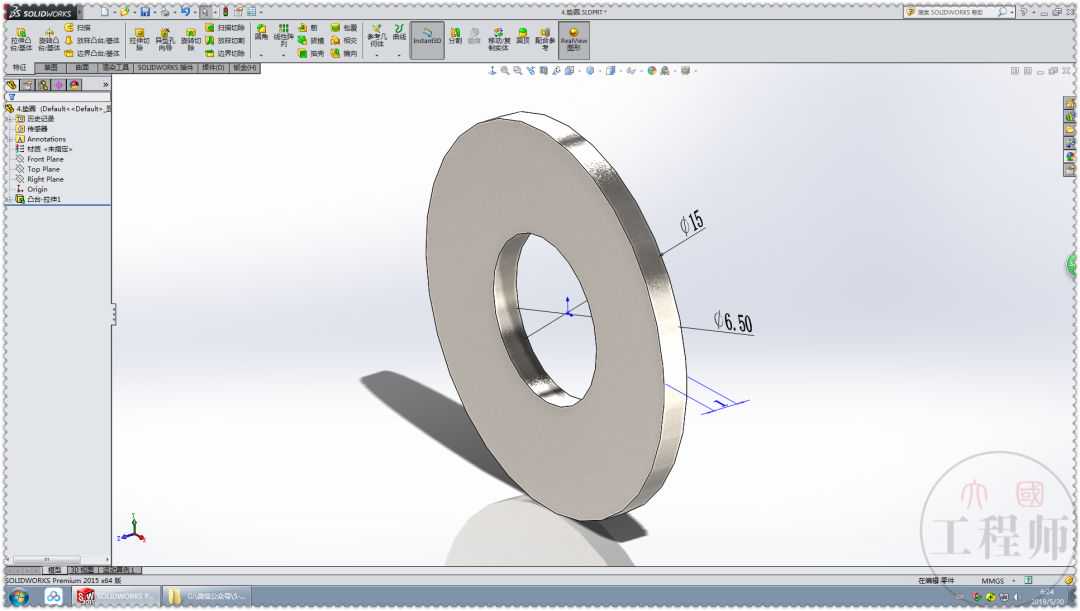

4.零件四：垫圈

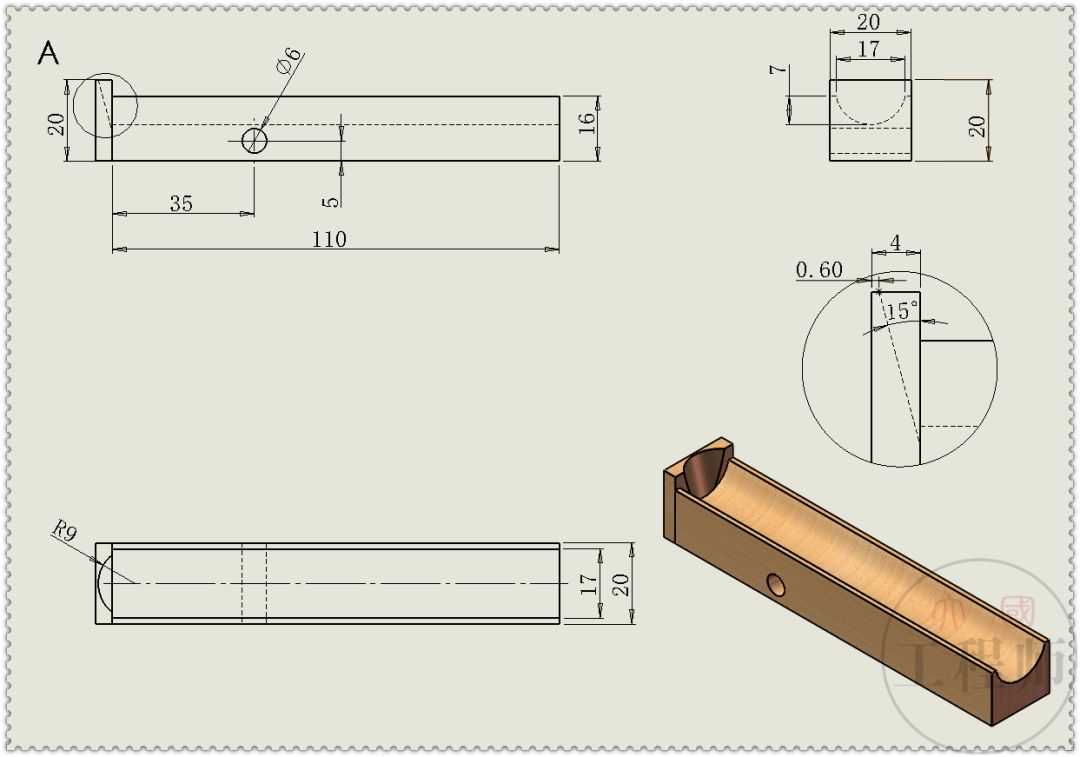

5.零件五：轨道

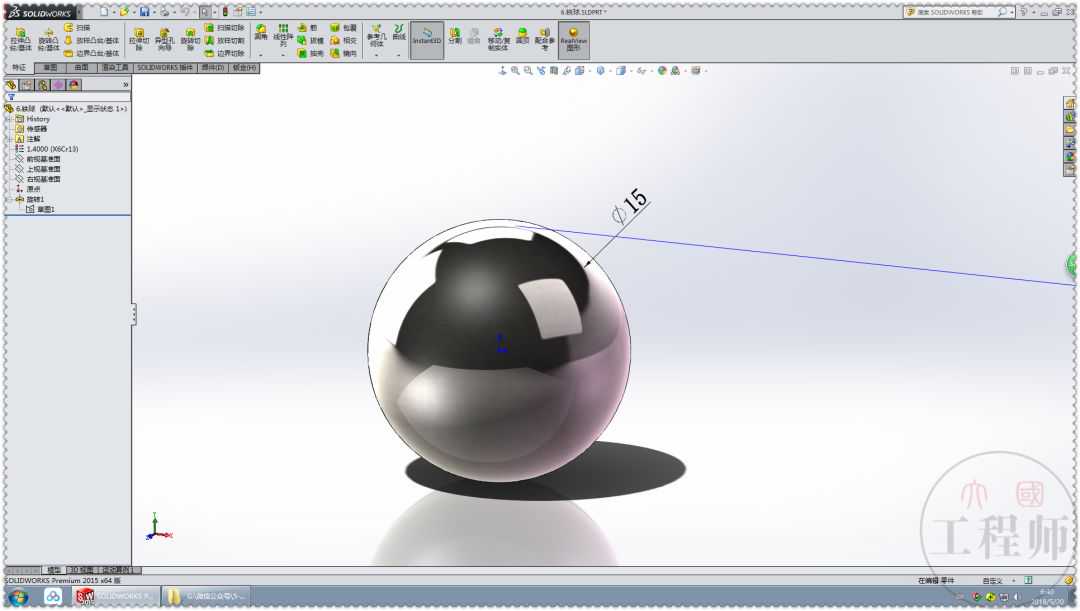

6.零件六：铁球

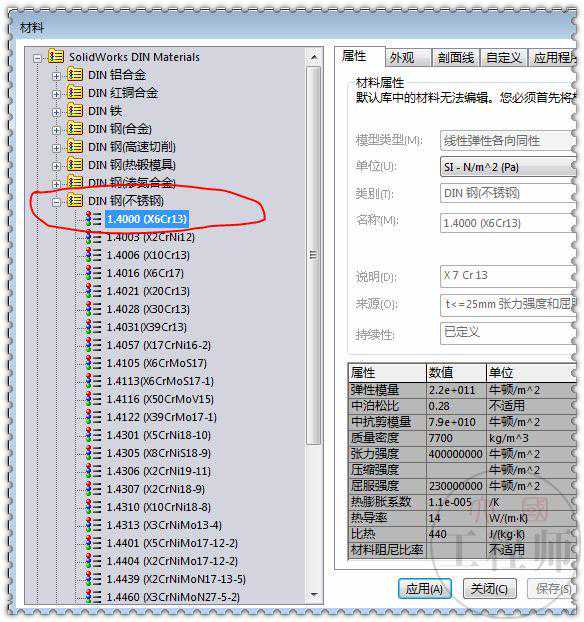

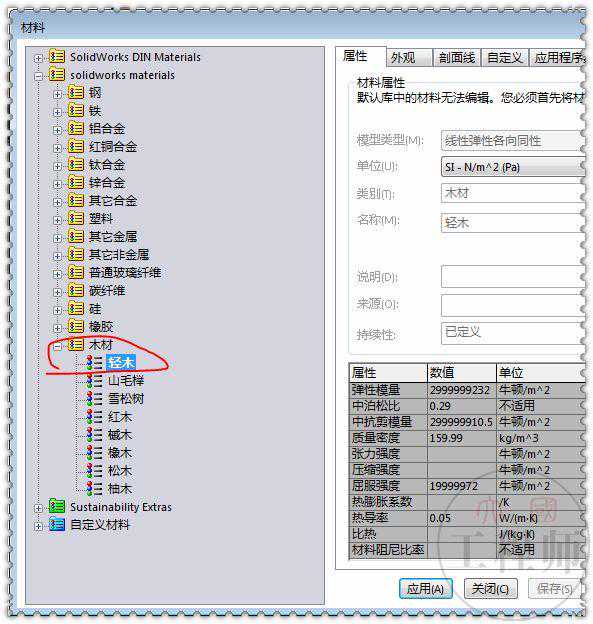

这个零件要添加金属材质，不然轨道压不下来，也可以用不锈钢或铜试试
装配体

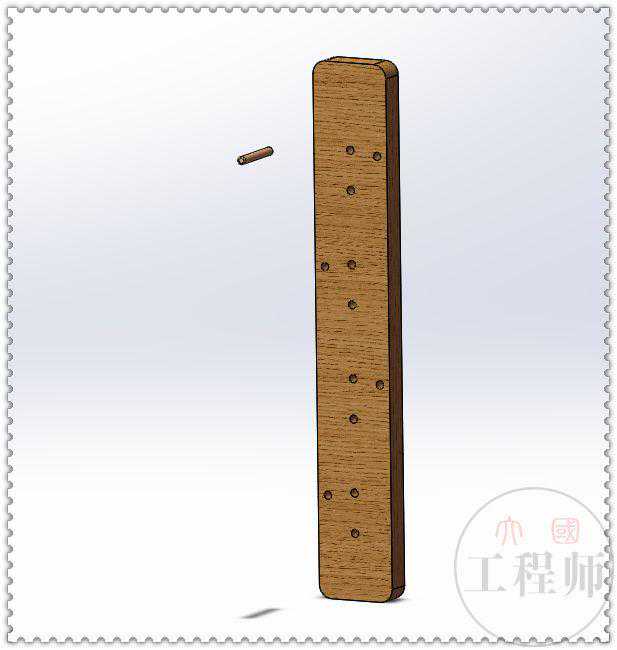

7.新建装配体，插入架子、支撑杆、垫片
8.把零件配合在一起。

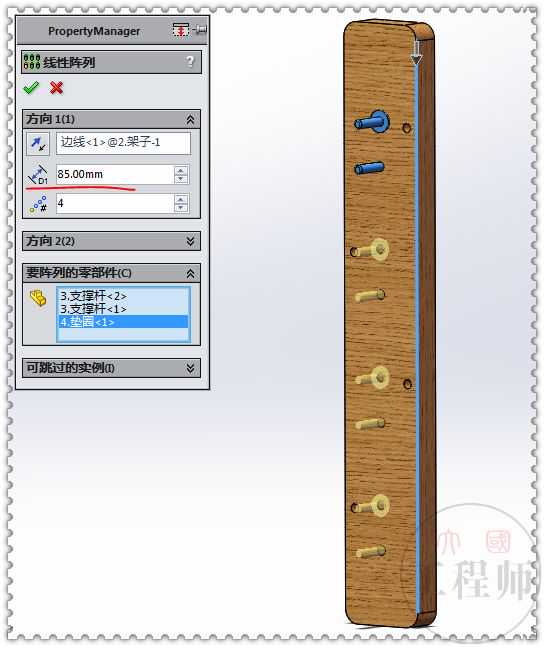

9.线性阵列，间距：85，阵列4个。

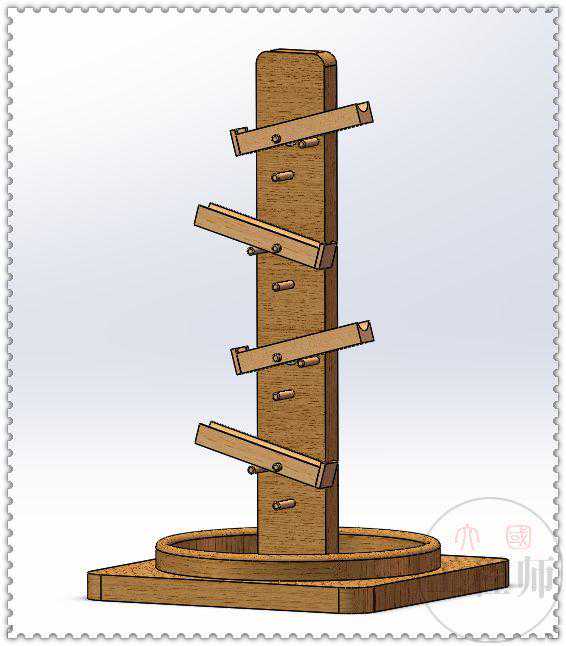

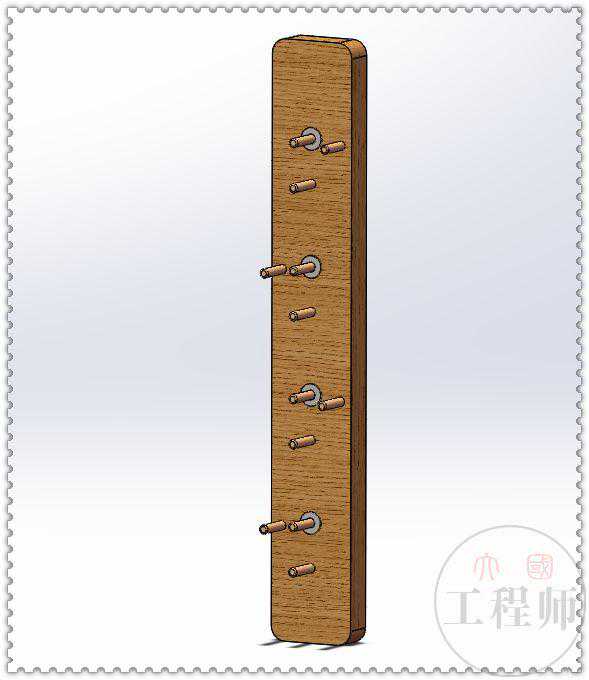

10.配合其他的杆，保存装配体。

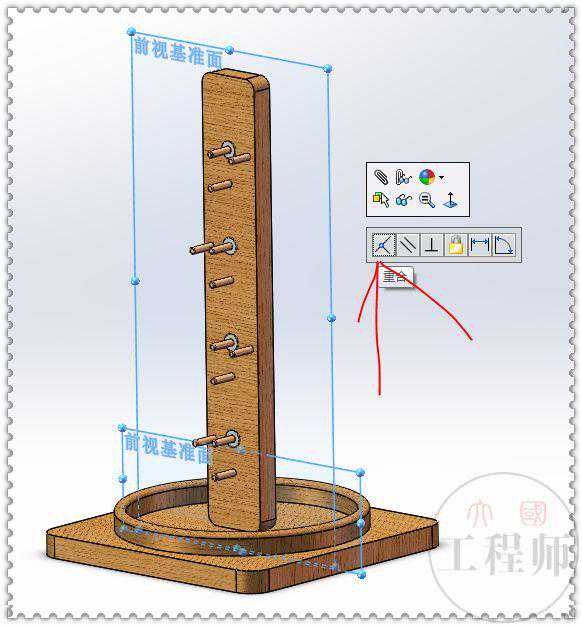

11.新建装配体，插入底座和上一步保存的架子装配体。底座的前视基准面与架子的前视基准面重合配合。

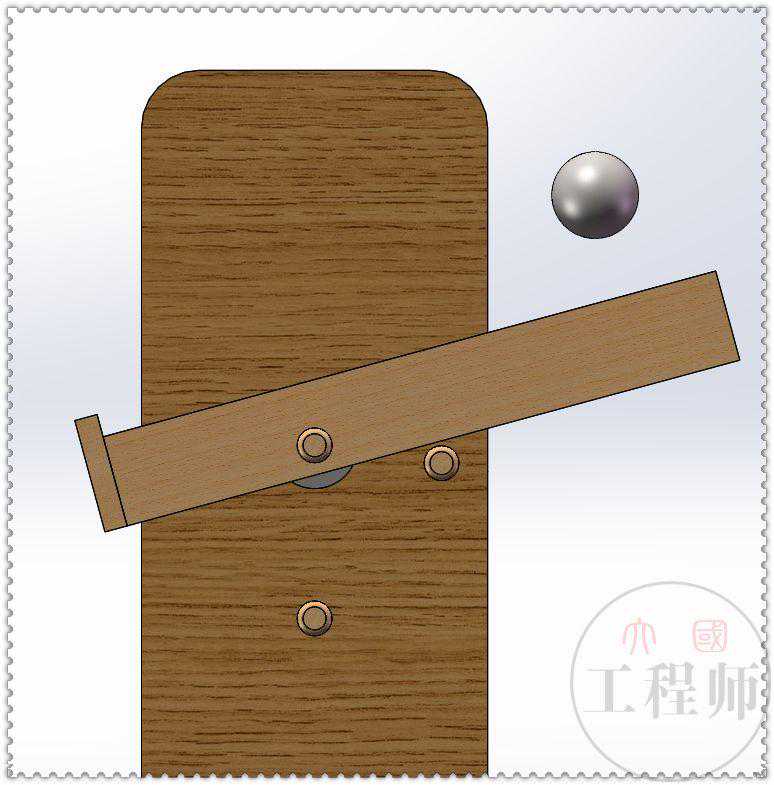

12.底座的右视基准面与架子的右视基准面重合配合。
13.插入轨道，添加同轴心配合、重合配合。

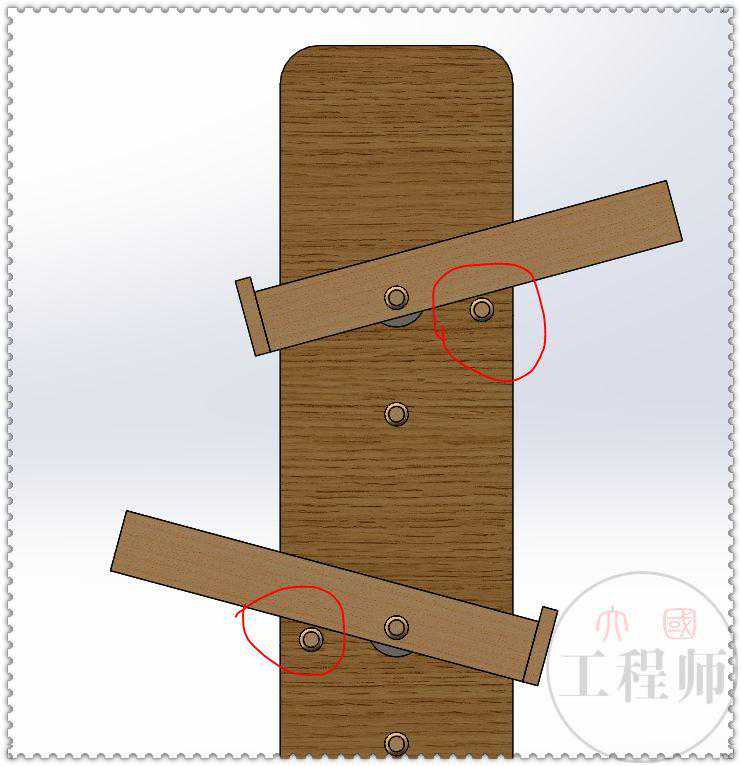

14.红圈的地方不需要相切，添加引力后会自动下落。
15.配合剩余的轨道。
16.插入铁球，铁球的前视基准面与轨道的前视基准面重合配合。
17.调整好球的位置，然后删除上一步的配合。
运动算例

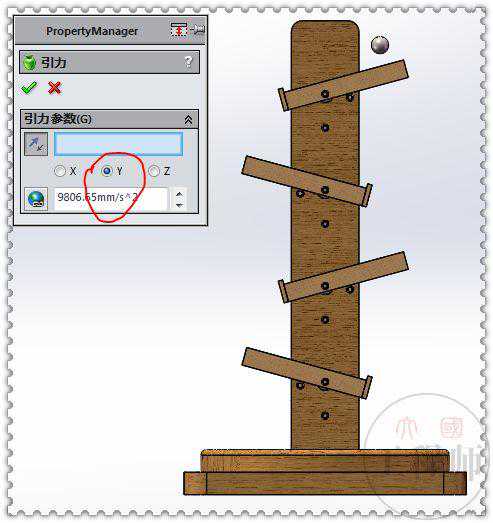

18.选基本运动，添加引力。

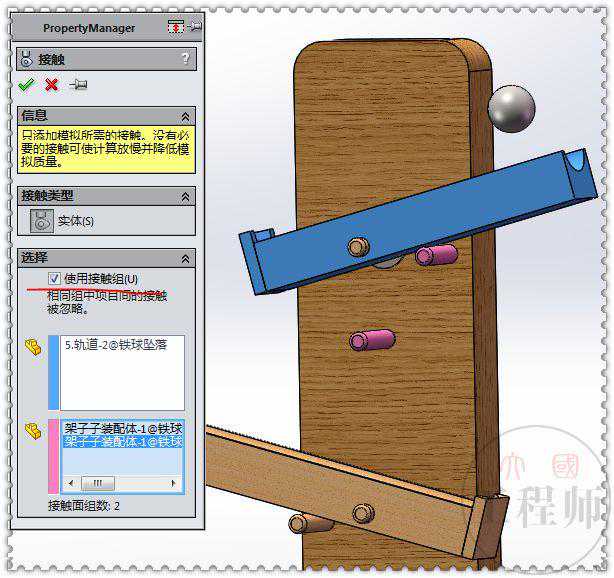

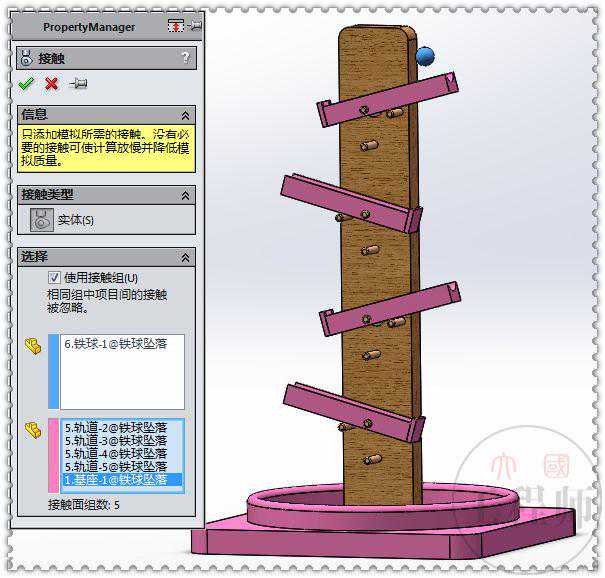

19.添加接触组，球——轨道、基座。

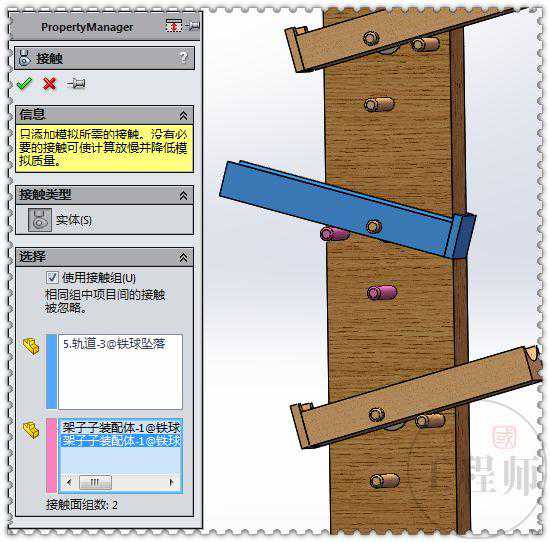

20.添加接触组，轨道和两根杆。
21.继续添加接触组，第二个轨道和她的两根支撑杆。剩余两个也是添加接触组。
22.点计算。
23.也可以用Motion分析。

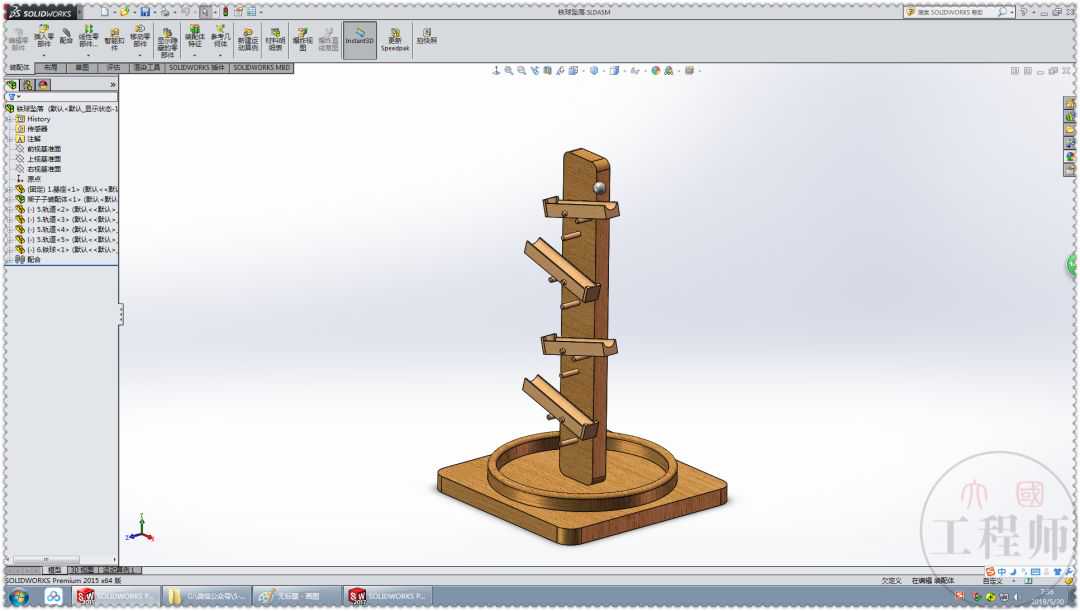

24.完成。
