||学习目标||
1．知道滑动变阻器的构造和原理；
2．能根据需要正确连接滑动变阻器，会用滑动变阻器改变电流；
3．通过实验熟悉滑动变阻器的用法．
||知识要点||
1．常见的变阻器有、和电位器．
2．某个滑动变阻器的铭牌上标有“20Ω1A”字样，20Ω表示，1A表示．
3．滑动变阻器是通过改变来改变电阻的．
4．要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器联接入电路．使用滑动变阻器时，应从两端的接线柱和两端的接线柱中各选一个接线柱接入电路，即“”，所以其有效接法共有四种．
5．为了保护电路，在电路接通前，应把滑片放置在变阻器连入电路阻值位置处．
||典型例题||
1．如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向C端滑动时灯变亮，则变阻器连入电路中正确的接法是（）
A．C接M，D接N
B．A接M，B接N
C．C接M，A接N
D．A接M，D接N

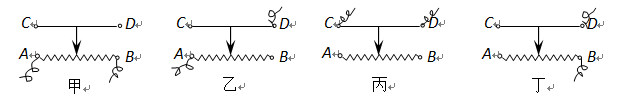

2．如图所示，表示的是滑动变阻器的四种接法，当滑动变阻器的滑片向右移动时，⑴电阻值变大的是；⑵电阻值变小的是；⑶电阻值不变的是；
||随堂练习||
1．如图所示的滑动变阻器的铭牌上标有“20Ω2A”字样，当C、D接入电路中时，变阻器接入电路的电阻为Ω；当A、B接入电路时，变阻器接入电路的电阻为Ω；将A、D接入电路，闭合开关前，滑片P应放在最（左/右）端．

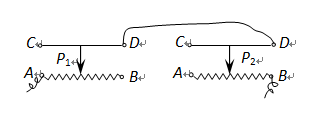

2．如图所示，将两个滑动变阻器串联连入电路后，要使电路中的电流最小，则滑片P1和P2的位置应为（）
A．P1、P2都移至最左端
B．P1、P2都移至最右端
C．P1移至最左端，P2移至最右端
D．P1移至最右端，P2移至最左端
3．常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（）
A．电阻箱能逐渐地改变它连入电路的电阻，但不能表示出连入的阻值
B．滑动变阻器能够表示出它连入电路的阻值
C．电阻箱能表示出它连入电路的阻值
D．这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
4．如图所示，闭合开关，滑片P向右移动时，下列判断错误的是（）
A．电流表示数变小
B．灯泡变亮
C．灯泡变暗
D．电路中的电阻变大
5．如图所示，滑动变阻器起改变电路中电流的作用，下列说法中正确的是（）
A．不能改变干路中的电流
B．只能改变灯L1的电流
C．不能改变灯L2的电流
D．可以同时改变灯L1和L2的电流

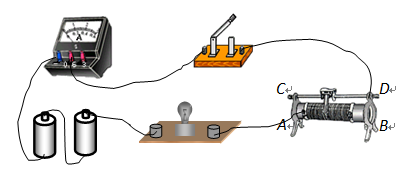

6．如图所示为利用滑动变阻器改变小灯泡亮度的实物连接图．
⑴在方框内画出相应的电路图．
⑵在开关闭合前，滑动变阻器的滑片P应该放在端．（选填“A”或“B”）
⑶若要使灯泡变亮，滑片P应向端滑动，这时电流表的示数将（选填“变大”或“变小”或“不变”）
⑷如果把滑动变阻器的A、D接线柱位置对调，对原电路及其滑动变阻器的调节规律是否有影响？请说明理由．
||参考答案||
知识要点:
1．滑动变阻器电阻箱
2．滑动变阻器的最大阻值是20Ω允许通过的最大电流是1A
3．接入电路的导体的长度
4．串金属杆电阻线一上一下
5．最大
典型例题:
1．C
2．乙丁甲丙
随堂练习:
1．020右
2．D
3．C
4．B
5．C
6．⑴图略⑵B⑶A变大⑷没有影响电阻大小变化与电流方向没有有关系
