1.简单封装晶体振荡器
2.TCXO温度补偿晶体振荡器
3.电压控制晶体振荡器
1.简单封装晶体振荡器SPXO(简单封装晶体振荡器)提供出色的频率稳定性，无需温度补偿和频率控制。在同一封装中，晶体单元和振荡电路的设计和制造是为了在施加指定的电源电压时提供稳定的信号输出。通常，当客户购买晶体单元并设计振荡电路使用时，需要模拟设计元素，例如指定晶体单元的负载电容，确保振荡允许量，以及在温度变化时保持特性等。爱普生的晶体时钟振荡器有助于减少设计工时和选择，因为我们设计和制造这些模拟部件协同工作，输出信号可用于各种类型，如CMOS,LV-PECL,LVDS和HCSL。其他功能包括输出使能功能，在提供控制信号以加快启动时间的同时停止信号输出，以及在电路停止时停止振荡器电路和信号输出以抑制电流消耗的备用功能。爱普生还根据所需的功能和特性提供其他各种类型的spxo。
XO类型
TCXO是一种晶体振荡器，其振荡回路中有一个温度敏感的电抗电路，以补偿晶体单元固有的频率-温度特性。
TCXO产品阵容
3.电压控制晶体振荡器VCXO(电压控制晶体振荡器)是一种输出频率由外部控制电压控制的晶体振荡器。这是通过可变电容元件(如变容二极管)并联到负载电容(CL)的频率控制输入来实现的。如图3所示，该VCXO的控制电压与频率特性一般为正斜率(频率随电压增加而增加)，施加控制电压的方式如图组态电路示例所示。vcxo越来越多地被用作锁相环(PLL)系统的从振荡器和频率调制器。结合VCXO和TCXO的晶体振荡器称为vc-TCXO。它们的优点是可以用电对输出频率进行微调。

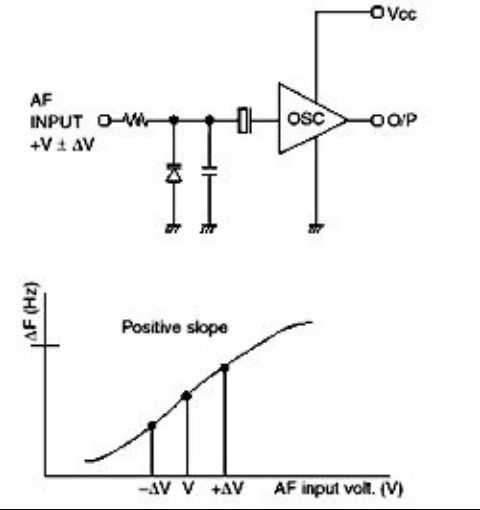

电路图
图1VCXO控制电压特性(正斜率)
