海尔空调相序板代换。

海尔新外观柜式空调器出现不制冷问题，室内机吹出自然风。经检查发现遥控器开机后电源和运行指示灯正常亮起，室内风机也在运行。但室外机中虽然室外风机正常运转，压缩机却未能启动。

·首先对电源电压进行了测量。由于压缩机采用三相电源供电，使用万用表交流电压档分三次测量三相电源电压，结果显示R-SR-TS-T的电压约为交流380伏，初步判断三相供电正常。

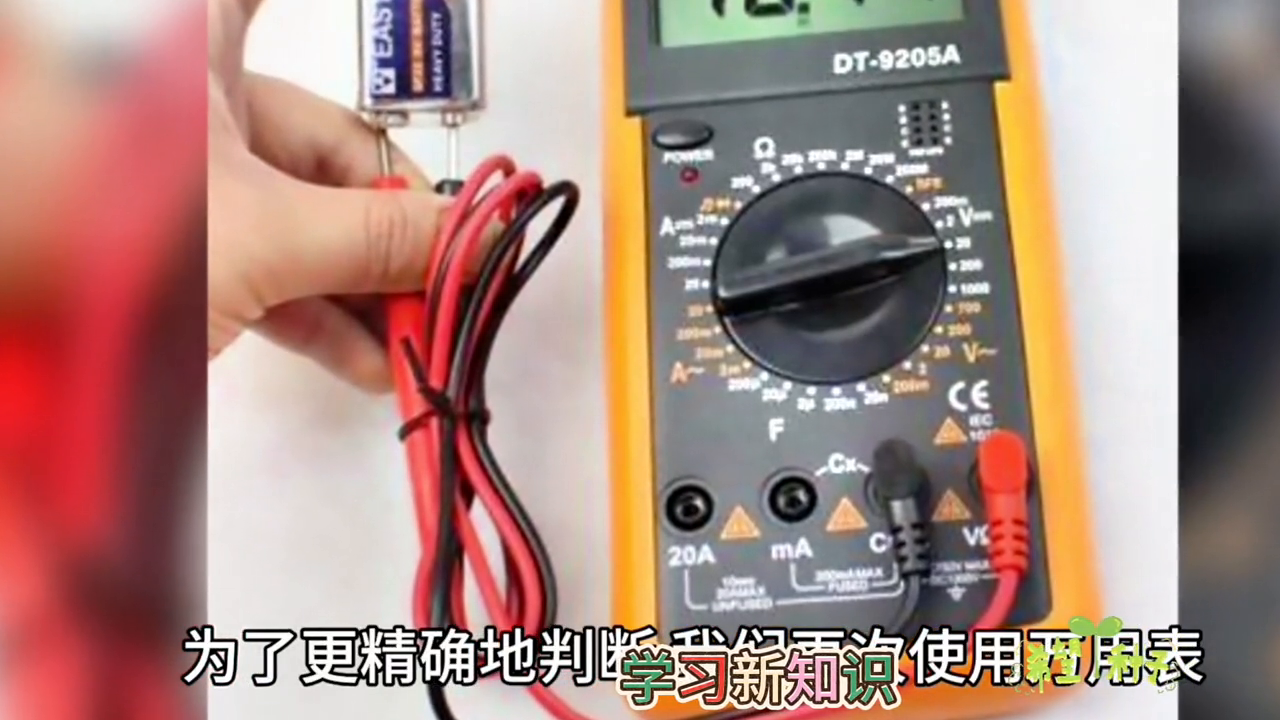

·为了更精确的判断，再次使用万用表测量三相供电与零线N的电压，实测R-NS-T电压均为交流220V，从而确定三相供电确实正常。

·接着测量了压缩机和室外风机的电压。室外机通过六根引线的接线端子与室内机相连，其中1号白线为相线L，2号黑线为零线N，6号黄绿线为地线。3根线由室外机电源向室内机供电，包括3号红线为压缩机，4号线为四通阀线圈，5号灰线为室外风机。

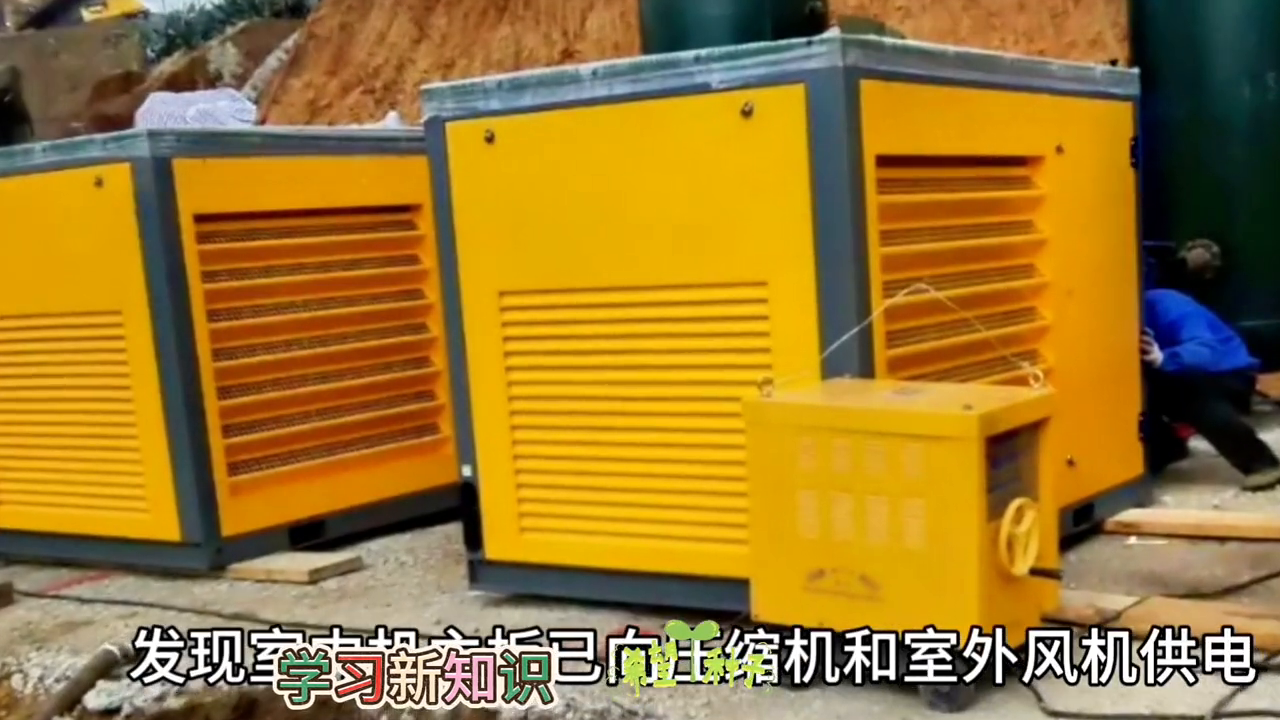

·使用万用表交流电压档测量，发现室内机主板已向压缩机和室外风机供电，但故障似乎出在室外机。

·然后检查了交流接触器按钮和线圈电压。取下室外机顶盖后，发现未压缩机供电的交流接触器按钮未吸合，说明其触点未导通。当手动按压按钮强制使触点吸合时，压缩机开始运行且排气管发热，吸气管变凉，这表示制冷系统和供电相序均正常。


·然而使用万用表测量交流接触器线圈的电压时，实测电压约为交流0V，这表明室外机电控系统存在问题。

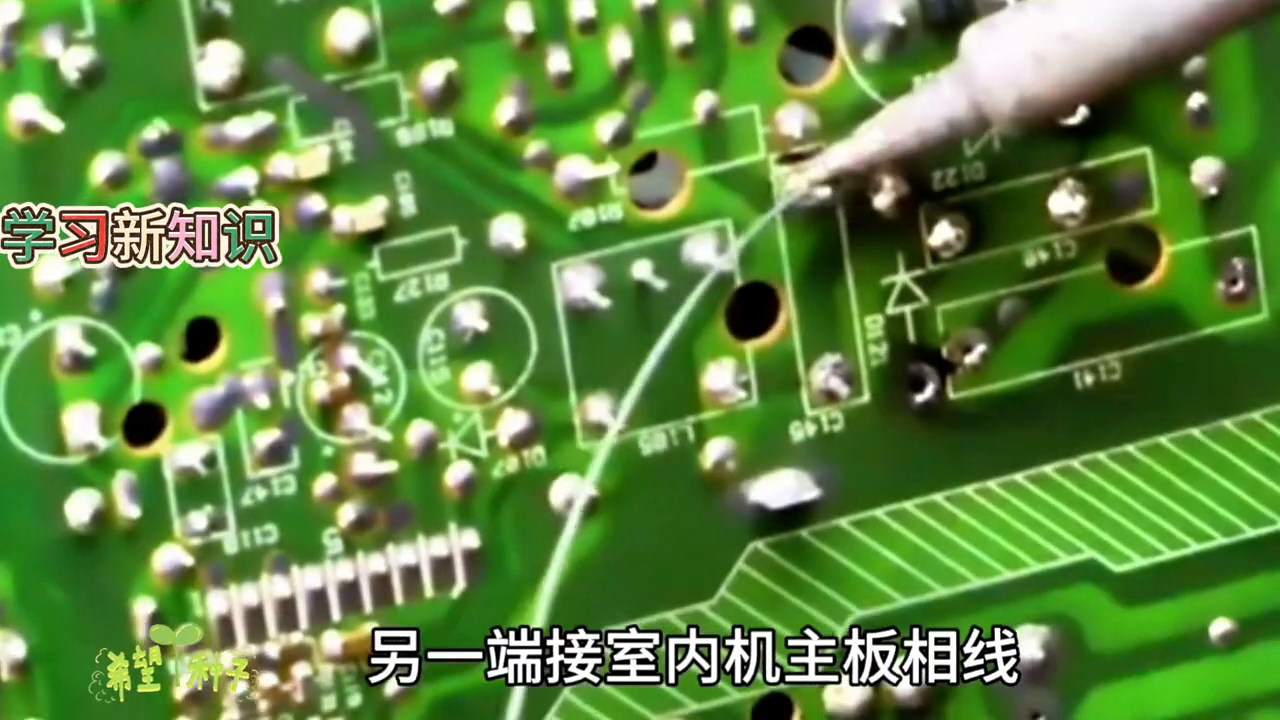

·最后测量了相序板的电压。根据室外机接线图或实际连接线，发现交流接触器线圈引线1端经相序板接零线，另一端接室内机主板相线。相序板共有5根引线，其中输入端3根用于三相相序检测，连接室外机接线端子R-S-T；输出端2根连接继电器的两个端子，一根接零线N另一根接交流接触器线圈。使用万用表测量时发现零线已送至相序板，但相序板上连接交流接触器线圈的引线电压为0伏，这说明相序板可能存在故障，导致压缩机无法正常运行。

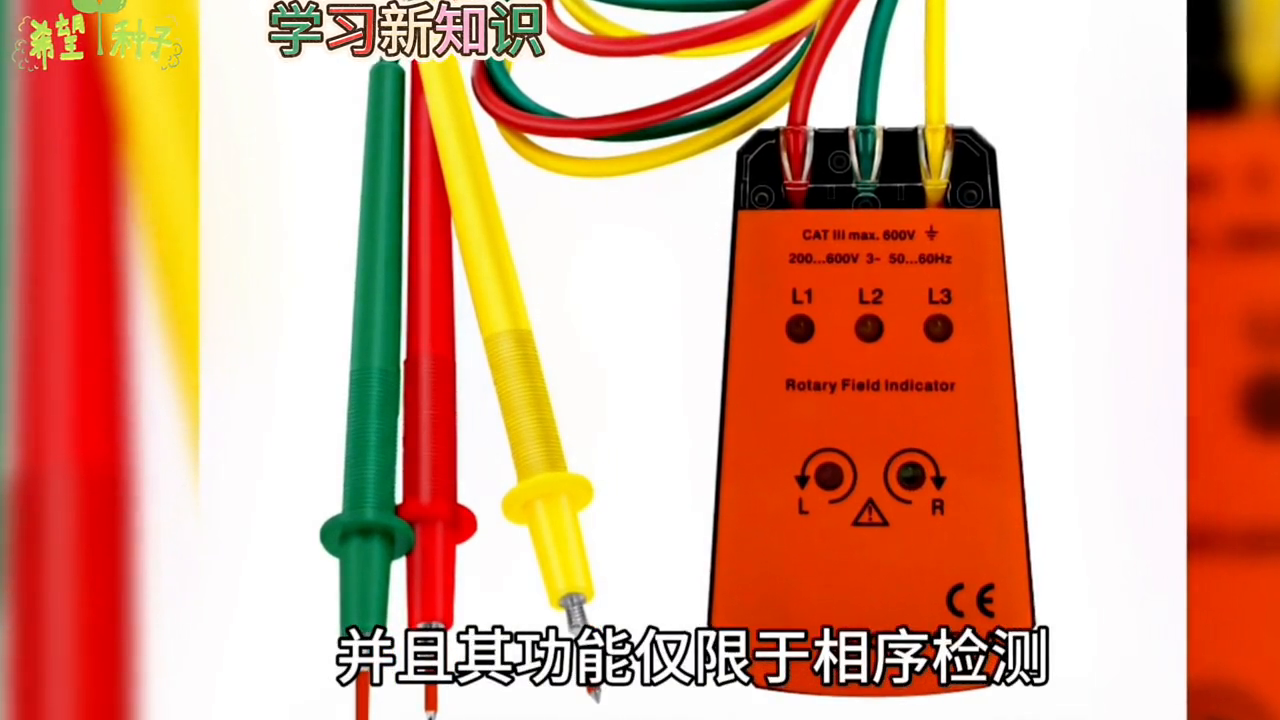

通用相序保护器的替代应用鉴于目前无法获得原机的相序板，并且其功能仅限于相序检测，决定采用通用相序保护器作为替代。以下是替换步骤的详细说明：


·首先确保空调器电源已断开，然后轻轻拔出相序板的5根引线并取下相序板。

·接着将通用相序保护器的接线底座固定在室外机的适当位置。值得注意的是原机相序板使用接线端子，而引线则采用插头连接方式，接线底座通过螺丝固定，因此需要剪去引线的插头部分并剥露出适当长度的接头。

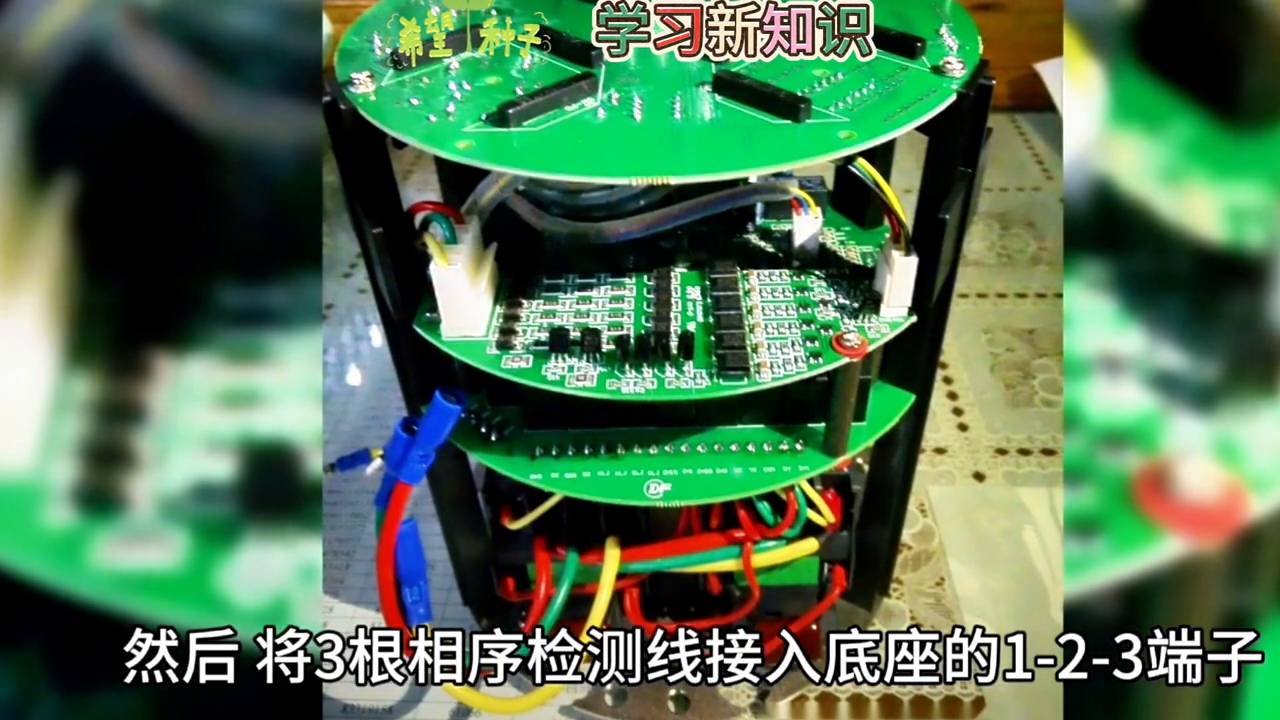

·然后将3根相序检测线接入底座的1-2-3端子，原相序板的两根输出端继电器引线不分反正，可以直接接入5-6端子。


·完成这些步骤后将相序保护器的控制盒安装在底座上并锁紧，从而完成了使用通用相序保护器替代原机相序板的接线工作。

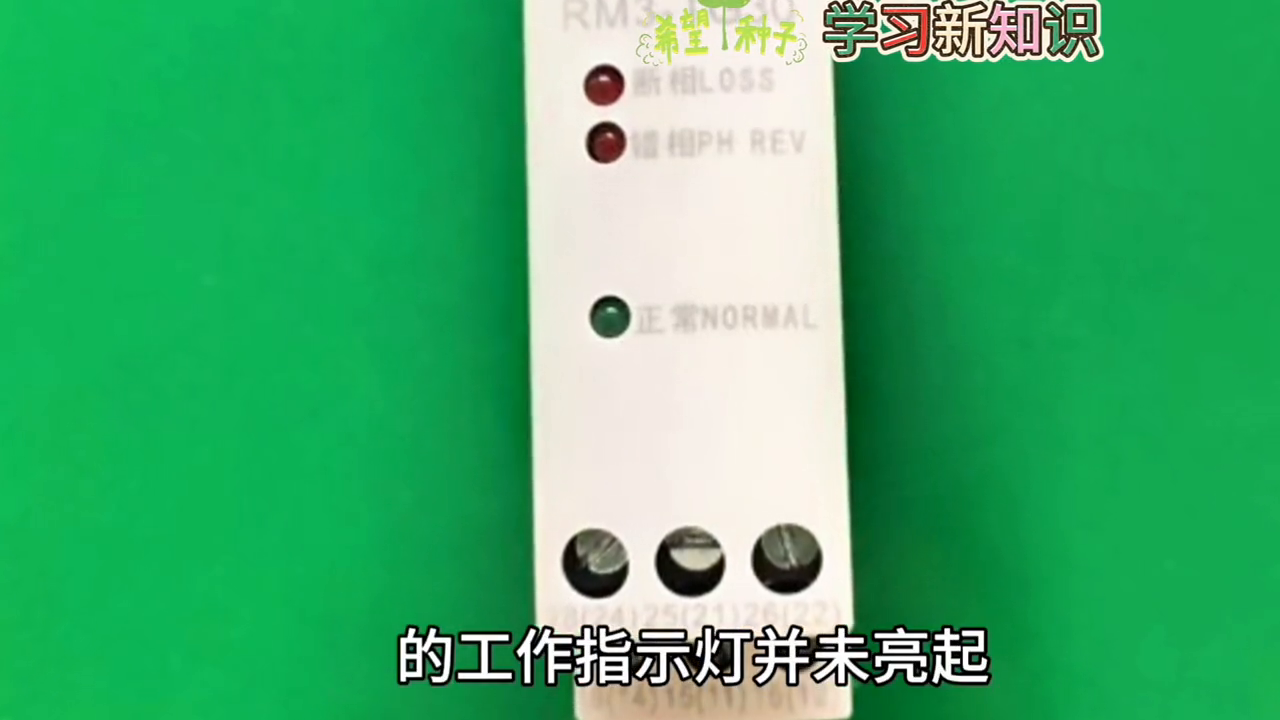

·输入侧引线的调换接通空调器电源后观察到通用相序保护器的工作指示灯并未亮起，这意味着其检测的相序与电源相序不匹配。当使用遥控器开机时交流接触器按钮并未吸合，导致压缩机无法获得供电，因此压缩机并未运行，仅有室外风机在运作。


·考虑到原机电源相序符合压缩机运行的要求，而问题出在通用相序保护器的检测上，决定断开空调器电源取下控制盒，随后对调接线底座上的1-2端子引线，并重新安装后上电试机。

这次通用相序保护器的工作指示灯已经点亮，表明相序问题已经解决。当再次使用遥控器开机时，压缩机和室外风机均开始正常运行，故障得以排除。
