东元变频器T310展示图：

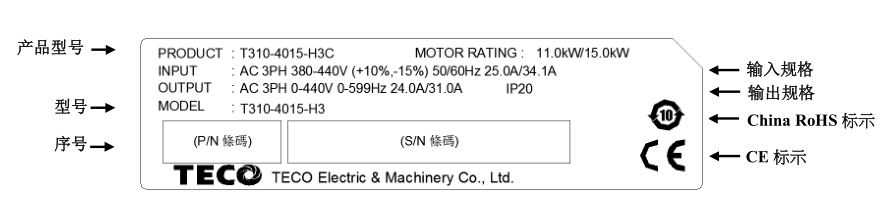

东元变频器T310铭牌说明：

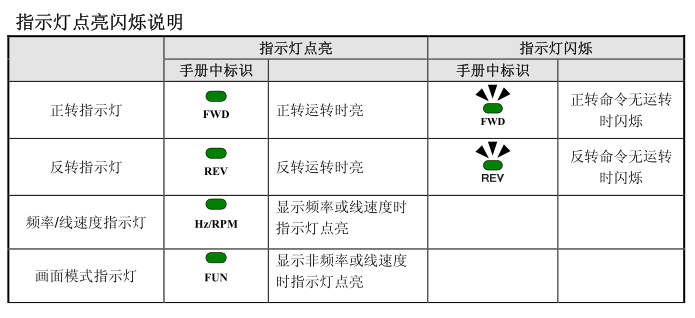

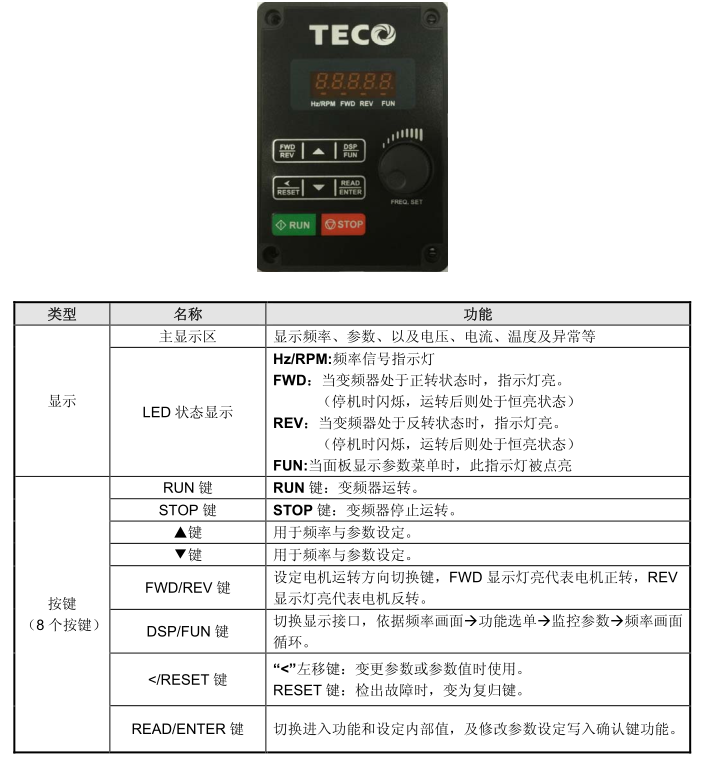

东元变频器T310操作面板功能说明：


东元变频器T310操作面板功能说明

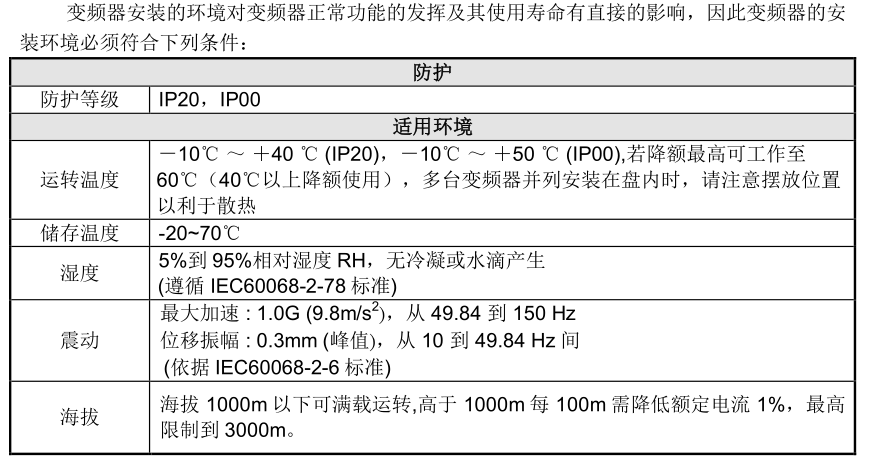

东元变频器T310周围环境与安装：


安装位置

产品需安装于易操作之环境并避免暴露于下列环境：

Ø•避免直接日晒

Ø•防止雨水滴淋或潮湿环境

Ø•防止油雾、盐分侵蚀

Ø•防止腐蚀性液体、瓦斯

Ø•防止粉尘、棉絮及金属细屑侵入

Ø•防止电磁干扰(熔接机、焊接机等)

Ø•远离放射性物质及可燃物

Ø•防止震动(冲床)，若无法避免请加装防震垫片以减少震动

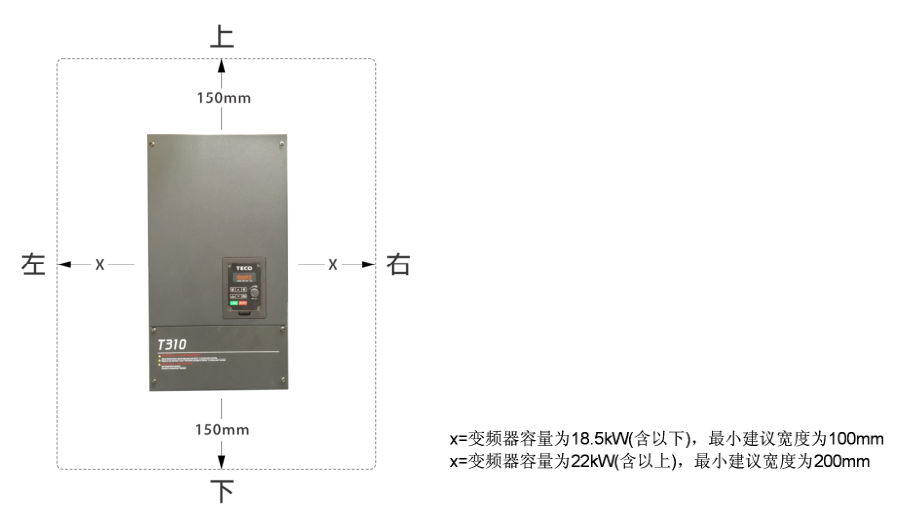

东元变频器T310安装空间：

1.请纵向安装T310变频器，留下足够的空间确保冷却效果，如图3.1所示。

避免颠倒安装或是横向安装。


2.变频器运转期间散热器的冷却鳍片可能达到90℃温度。

因此，变频器安装之接触面须使用足以承受相对高温的材料做成。

当变频器在配电箱里运转时，环境需通风，其环境温度须避免超过+40°C。

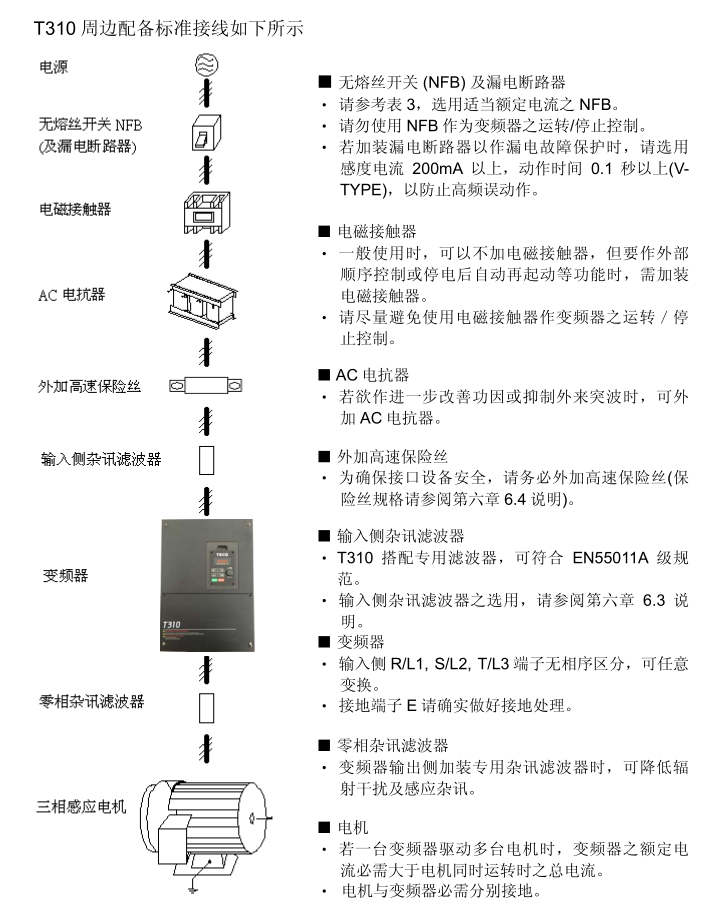

东元变频器T310周边配备标准接线如下所示：

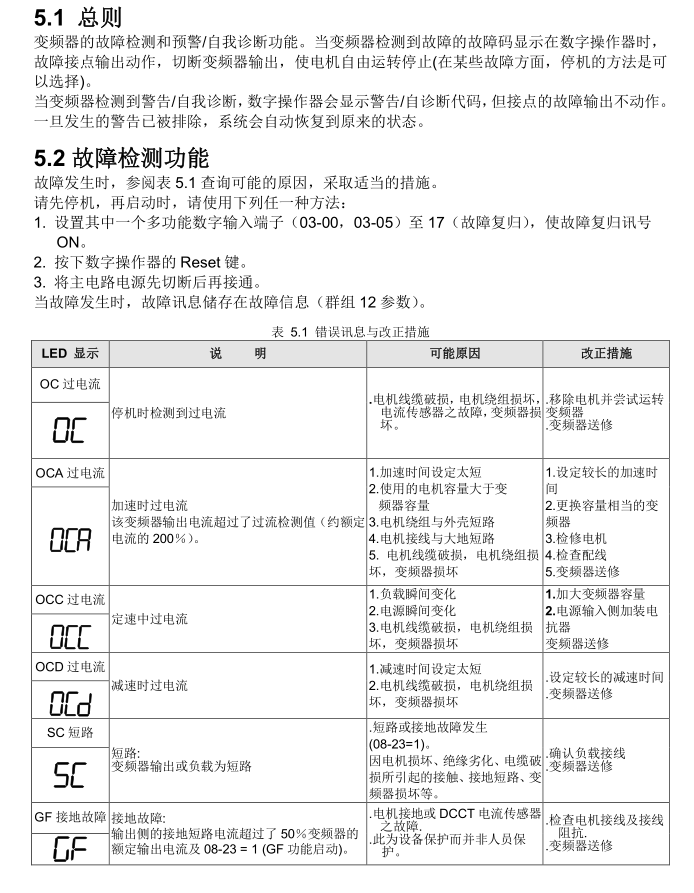

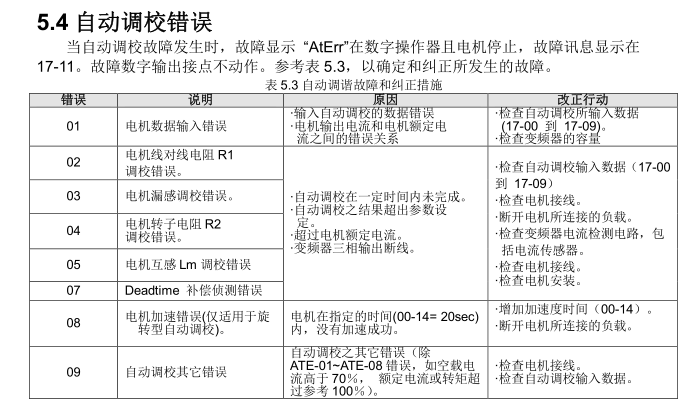

东元变频器T310异常诊断及排除:
