漆包线是一种带绝缘层的导电金属线，用于绕制工频变压器、高频变压器、电动机和发电机的绕组。其作用是通过感应电流来产生磁场(或通过切割磁力线来产生感应电流)，实现电能与磁能的互相转换。漆包线的表面有一层均匀的漆膜，光滑柔软，绝缘性能好，便于手工或自动化绕制，成本低廉。漆包线的线径均指裸导线。目前国内常用的是QQ型高强度漆包线。
国内外漆包线规格对照见表4-4-1。我国采用公制线规。表中的AWG为美制线规，SWG为英制线规，其线号愈大，导线愈细。欧美国家常用“圆密耳”(circularmil)作导线横截面积单位，换算关系为1mm2＝1980圆密耳。
表4-4-1国内外漆包线规格对照表
公制裸线线径(mm)①
近似美制线规AWG
近似英制线规SWG
QQ—l型最大外径(mm)
裸线横截面积(mm2)
每厘米可绕匝数(匝/cm)②
0.050
43
47
0.065
0.00196
153.8
0.060
42
46
0.080
0.00283
125.0
0.070
41
45
0.090
0.00385
111.1
0.080
40
44
0.100
0.00503
100.0
0.090
39
43
0.110
0.00636
90.9
0.100
38
42
0.125
0.00785
80.0
0.110
37
41
0.135
0.00950
74.0
0.130
36
39
0.155
0.01327
64.5
0.140
35
-
0.165
0.01539
60.6
0.160
34
37
0.190
0.02011
52.6
0.180
33
—
0.210
0.02545
47.6
0.200
32
35
0.230
0.03142
43.4
0.230
31
-
0.265
0.04115
37.7
0.250
30
33
0.290
0.04909
34.3
0.290
29
31
0.330
0.06605
30.3
0.330
28
30
0.370
0.08553
27.0
0.350
27
29
0.390
0.09621
25.6
0.400
26
28
0.440
0.1257
22.7
0.450
25
-
0.490
0.1602
20.4
0.560
24
24
0.610
0.2463
16.3
0.600
23
23
0.650
0.2827
15.3
0.710
22
22
0.760
0.3958
13.1
0.750
21
-
0.810
0.4417
12.3
0.800
20
21
0.860
0.5027
11.6
0.900
19
20
0.960
0.6362
10.4
1.000
18
19
1.07
0.7854
9.3
1.250
16
18
1.33
1.2266
7.5
1.500
15
-
1.58
1.7663
6.3
2.000
12
14
2.09
3.1420
4.7
2.500
-
-
2.59
4.9080
3.8
3.000
-
-
-
7.0683
-
1.500
15
-
1.58
1.7663
6.3
①国外公制线径还有0.220、0.280、0.320、0.550mm等规格
②仅对国产QQ-1高强度漆包线而言
二.三层绝缘线的选择1．三层绝缘线的结构特点三层绝缘线(TriplelnsulatedWire)亦称三重绝缘线，它是近年来国际上新开发的一种高性能绝缘导线。这种导线有三个绝缘层，中间是芯线。第一层是呈金黄色的聚酰胺薄膜，国外称之为“黄金薄膜”，其厚度为几个微米，却可承受1KV的脉冲高压；第二层为高绝缘性的喷漆涂层；第三层(最外层)是透明的玻璃纤维层。绝缘层的总厚度仅为20~100um。三层绝缘线适用于尖端技术、国防领域，制作微型电机绕组、小型化开关电源的高频变压器绕组。其优点是绝缘强度高(任何两层之间均可承受3000VAC的安全电压)，不需要加阻挡层以保证安全边距，也不用在级间绕绝缘胶带层；电流密度大。用它绕制的高频变压器，比用漆包线绕制的体积可减小一半。三层绝缘线的质地坚韧，需加温到200~300℃才能变软，进行绕制。绕制完毕，遇冷后线圈即可自动成型。

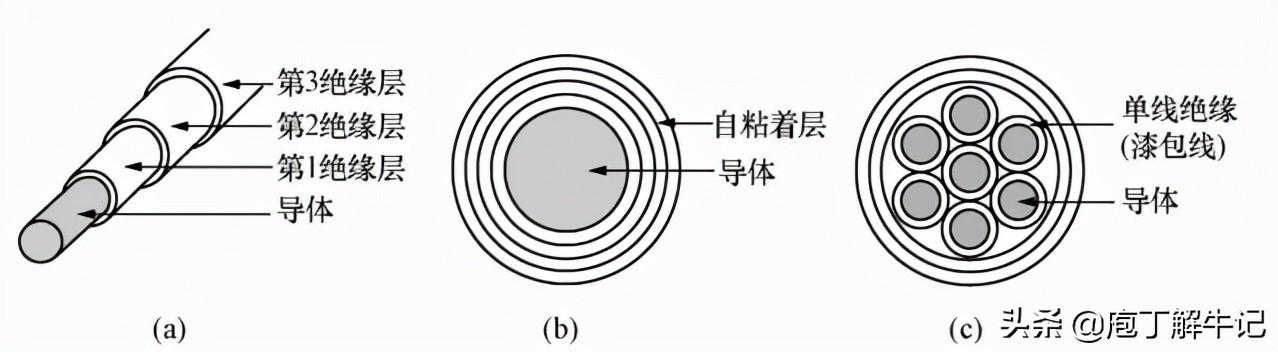

三层绝缘线的结构分为三种：标准型、自粘接型、绞合线型，结构如图4-4-1所示。图(a)为标准型结构，其绝缘层材料可选软钎焊的聚酯类耐热树脂和聚酰胺类树脂构成，具有良好的电气性能。图(b)为自粘接型结构，它是在标准型的外侧附加了自粘着层，适合于无骨架的线圈。图(c)为绞合线型结构，其导线采用了多股胶合线，外侧具有三个绝缘层，适用于高频领域。
图4-4-1三层绝缘线的结构图
表4-4-2分别列出了由日本古河电气工业公司生产的UEW、TEX—E标准型三层绝缘线、由上海罗坤电气科技发展有限公司自主研发的国产TIW标准型三层绝缘线的主要性能指标。
表4-4-2UEW、TEX—E、TIW标准型三层绝缘线的主要性能指标
层绝缘线类型
UEW
TEX—E
TIW
尺寸(mm)
导线直径
0.400
0.400
0.400
成品外径
0.440
0.600
0.600
被膜层厚度
0.020
0.100
0.100
绝缘击穿电压(共三层)(kV)
11.0
19.1
19.1
耐电压(1min，共三层)(kV)
-
10.0
6.0
软钎焊所需焊接时间(420℃)(s)
2.0
2.0
2.0
火花试验(3000V，个/30m)
4~15
0
0
软化温度(℃)
270
231
231
单向磨损(N)
14.31
19.31
19.31
住复磨损(次)
60
285
285
耐化学性(混合二甲苯、苯乙烯)
5H
3H
3H

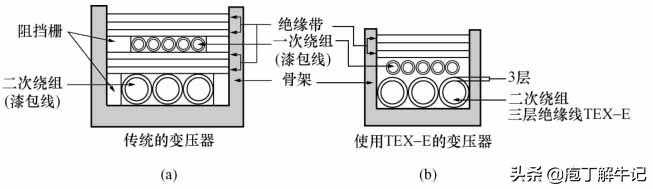

图4-4-2两种高频变压器的结构比较
表4-4-3TEX—E标准型三层绝缘线的产品分类
导线直径(mm)
容许公差(mm)
成品标称外径(mm)
成品最大外径(mm)
导线电阻(Ω/km)
质量(kg/km)
0.22
±0.008
0.420
0.437
498.4
0.465
0.24
±0.008
0.440
0.457
416.2
0.537
0.26
±0.010
0.460
0.477
358.4
0.616
0.28
±0.010
0.480
0.497
307.3
0.697
0.30
±0.010
0.500
0.520
262.9
0.786
0.35
±0.010
0.550
0.570
191.2
1.033
0.40
±0.010
0.600
0.625
145.3
1.316
0.50
±0.010
0.700
0.725
91.43
1.985
0.60
±0.020
0.800
0.825
65.26
2.793
0.70
±0.020
0.900
0.925
47.47
3.741
0.80
±0.020
1.000
1.030
36.08
4.829
0.90
±0.020
1.100
1.130
28.35
6.056
1.00
±0.030
1.200
1.230
23.33
7.422
2．三层绝缘线的使用注意事项(1)三层绝缘线存放条件是环境温度为-25~+30℃，相对湿度为5%~75%，保存期为一年。禁止在高温、高湿度、日光直射、粉尘环境下存放三层绝缘线。对超过保存期的三层绝缘线，必须重新做绝缘击穿电压、耐压、可绕性试验，方可使用。
(2)绕线需注意下列事项：三层绝缘线是靠被膜来强化绝缘的。若被膜因受机械应力或热应力而发生严重变形、损伤时，安全性标准就无法保证；变压器骨架上不得有毛刺，接触导线的拐角部分要圆滑(形成倒角)，出线嘴的内径应为导线外径的2~3倍；切断的导线末端十分锐利，不要贴近导线被膜。
(3)剥离被膜时需采用三层绝缘线剥膜机、可调式剥膜机等专用设备。其特点是一边熔化被膜，一边进行剥离工作，因此不会损伤导线。如果使用普通的电线剥膜机来剥除绝缘被膜，导线有可能被拉细甚至被拉断。
(4)焊接三层绝缘线的装置有两种。一种是静止式软钎料槽，适于焊接Φ0.40mm以下的三层绝缘线。软钎焊时在软钎料槽中水平移动并震动线圈骨架，就能在短时间内完成焊接工作。另一种是带风冷的喷射式软钎料槽，适合大批量生产。
