在中国插座行业里，突破插座一直是高端的代名词，这与突破专做功能型插座的定位息息相关。在插座行业还是一片混乱的时候，突破就已经做出防过载、防漏电、防雷等具有专业级保护功能的插座，其中又以防雷插座最为典型。
那么突破防雷插座相较于普通插座有什么区别呢？充电头网通过拆解突破S1K5插座来一探究竟。

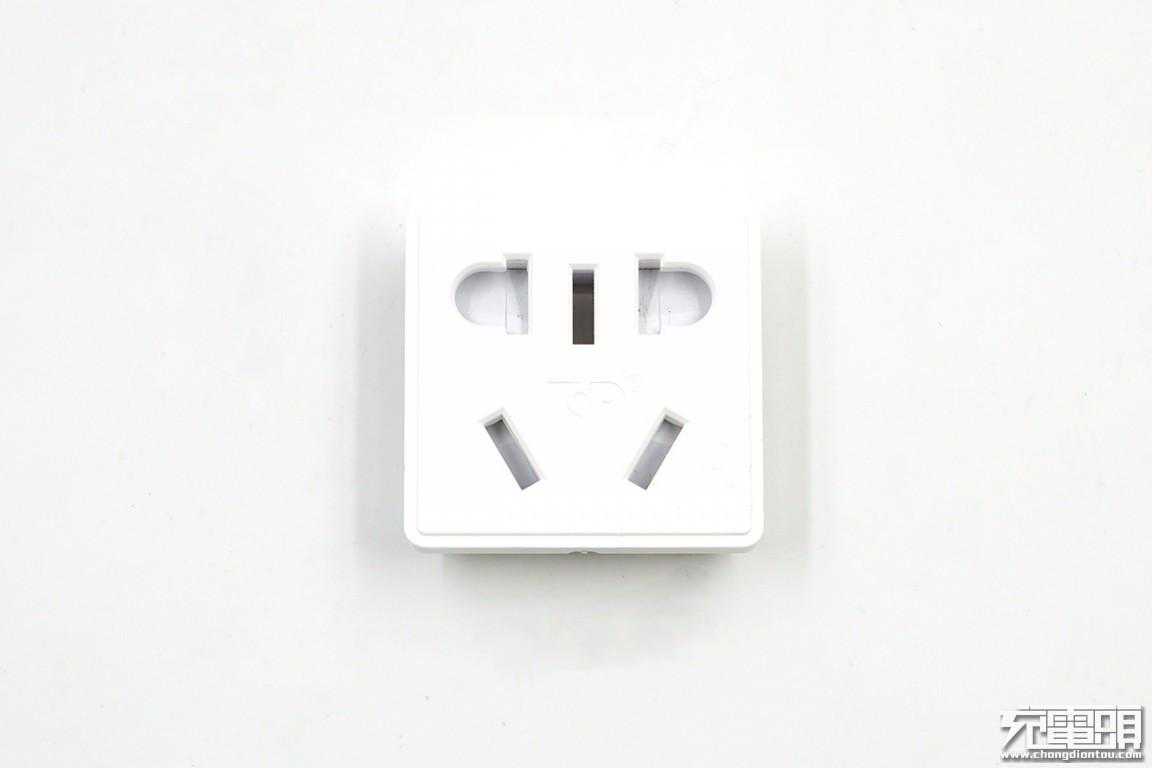

突破S1K5防雷插座全长3m，带有5个新国标5脚插孔，外壳采用绝缘阻燃的防火材料。红色开关的是保镖二合一开关。
背面是8个螺纹孔以及两个挂孔。

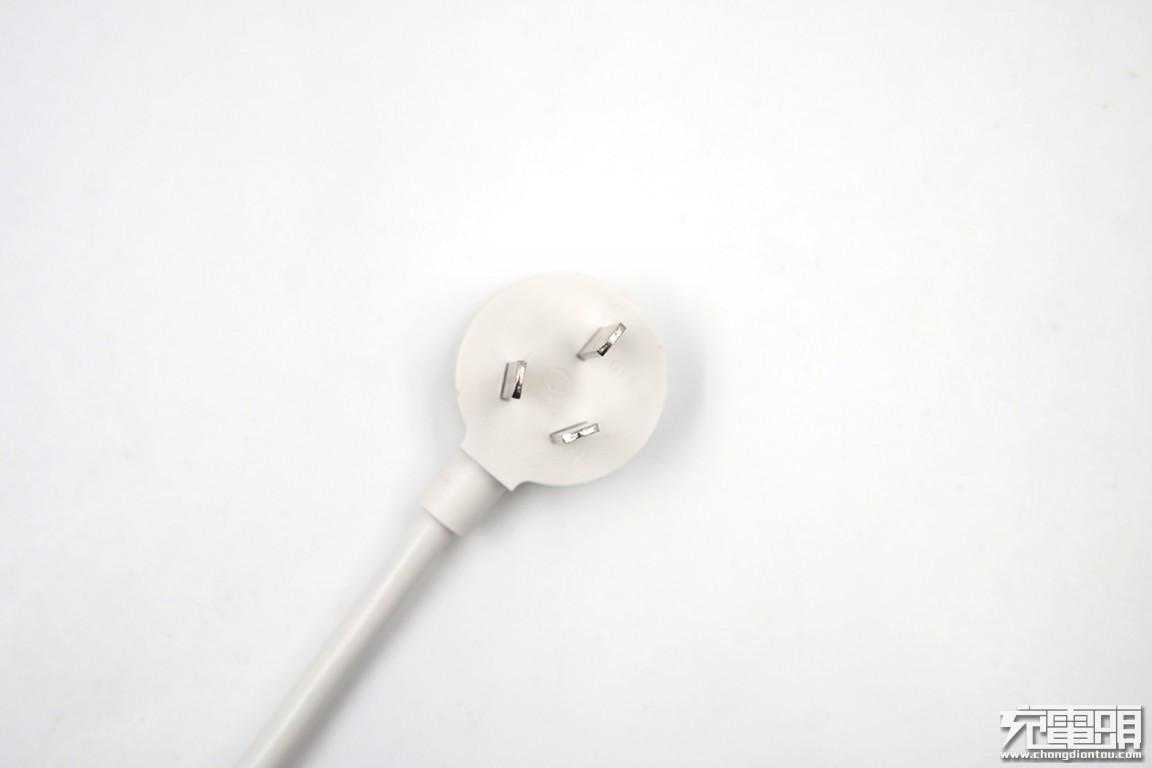

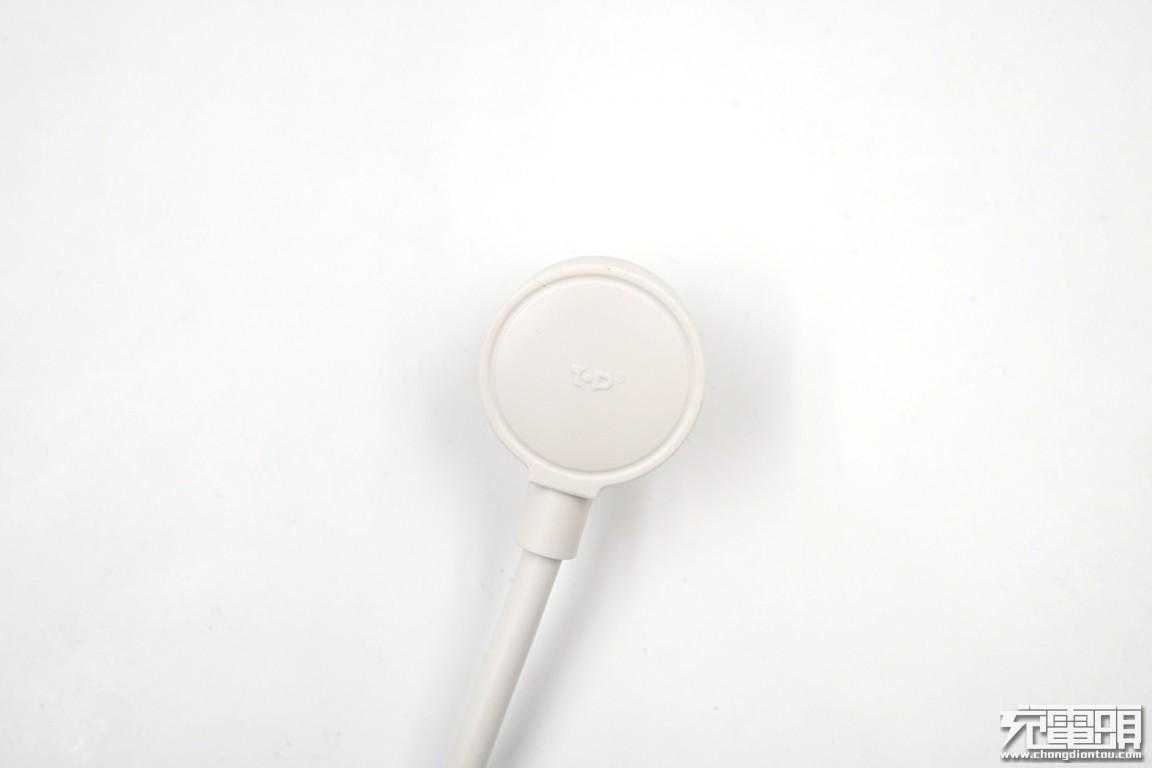

电源插头背面是突破的英文商标。
插脚为铁合金材质，还有3C认证标志。

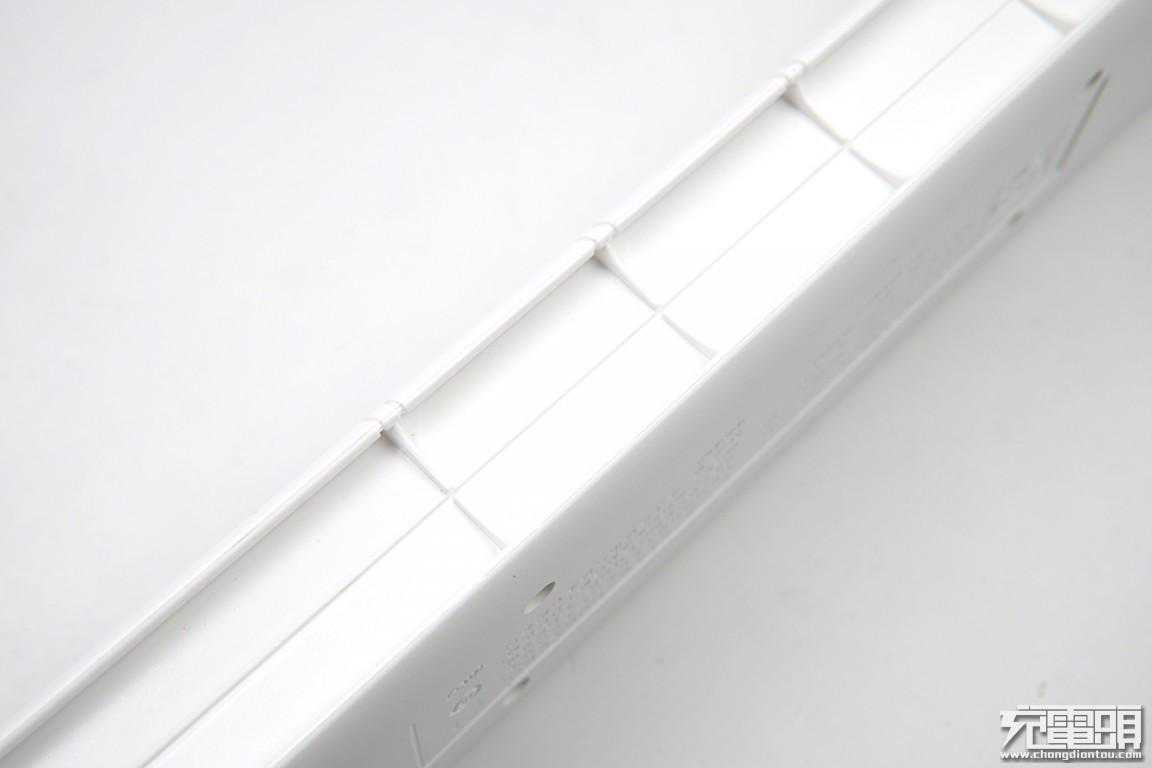

插座外壳的四周带有加强筋，外壳能承受更大的力，更坚固耐用。

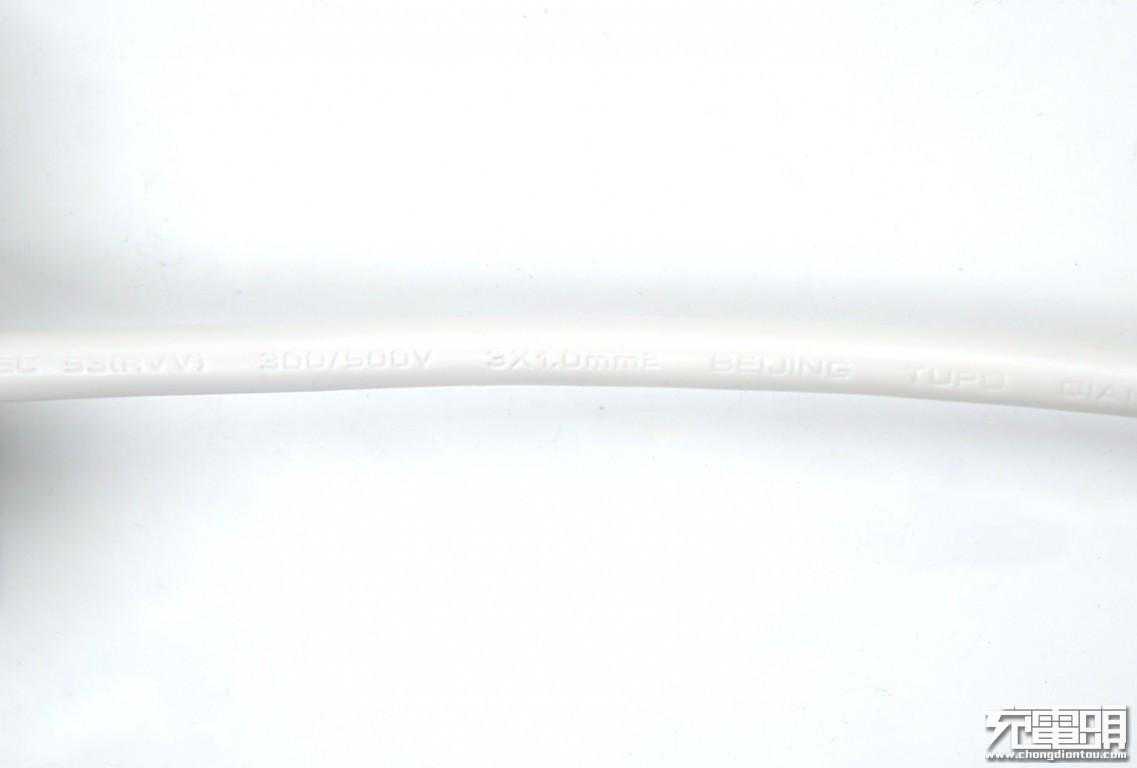

电源线上标明内部3股线材的面积为3×1.0mm²，“300/500V”则表明长时间工作电压不超过300V，短时间电压不超过500V。

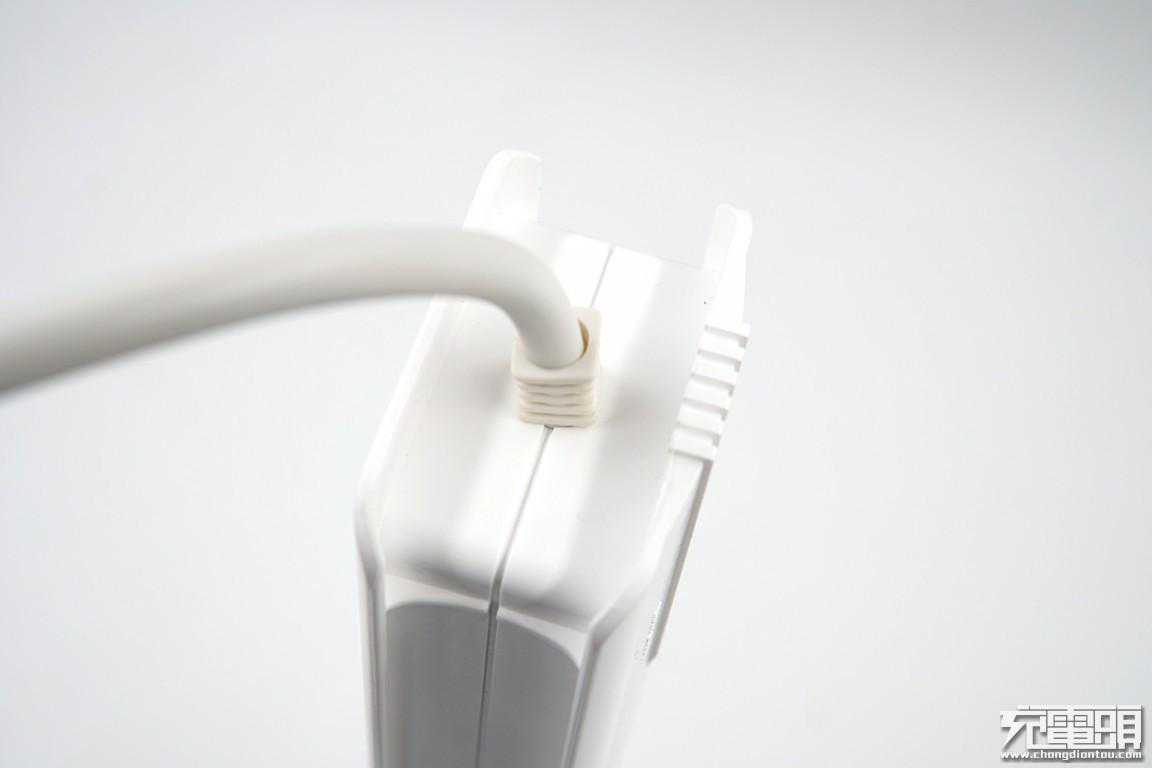

电源线接口处有尾套保护，避免弯折、拉扯时，电源线破损。

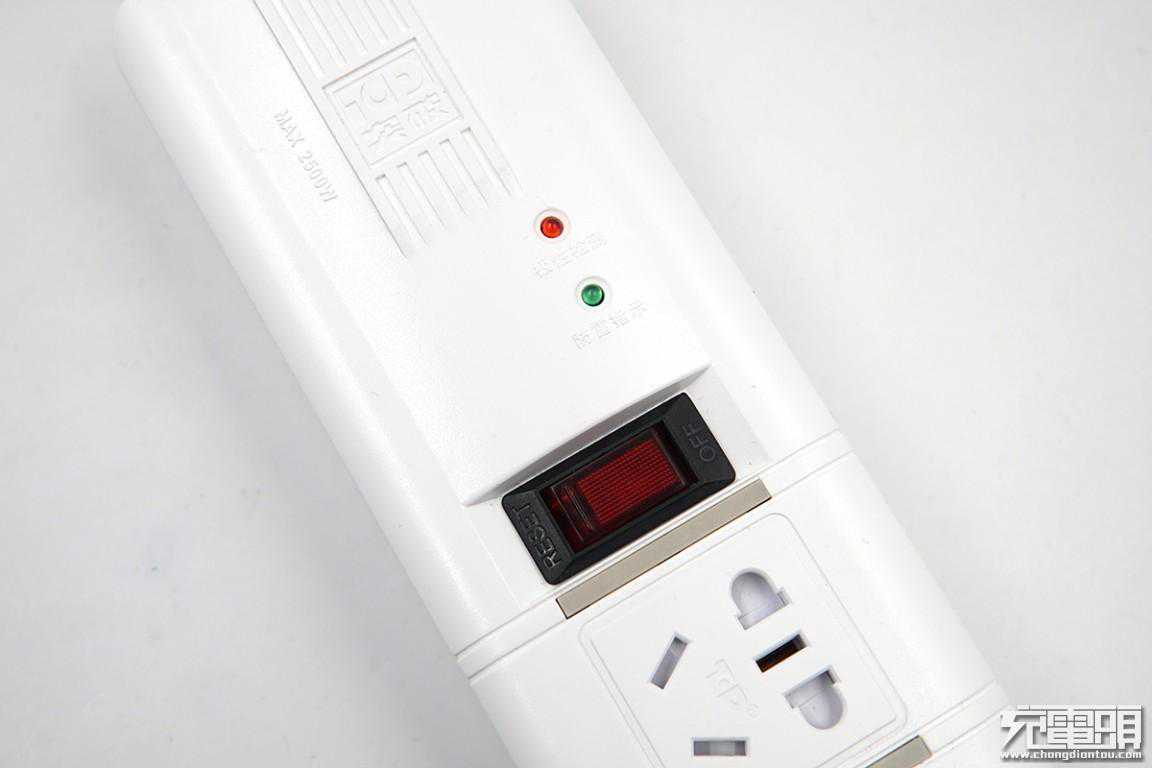

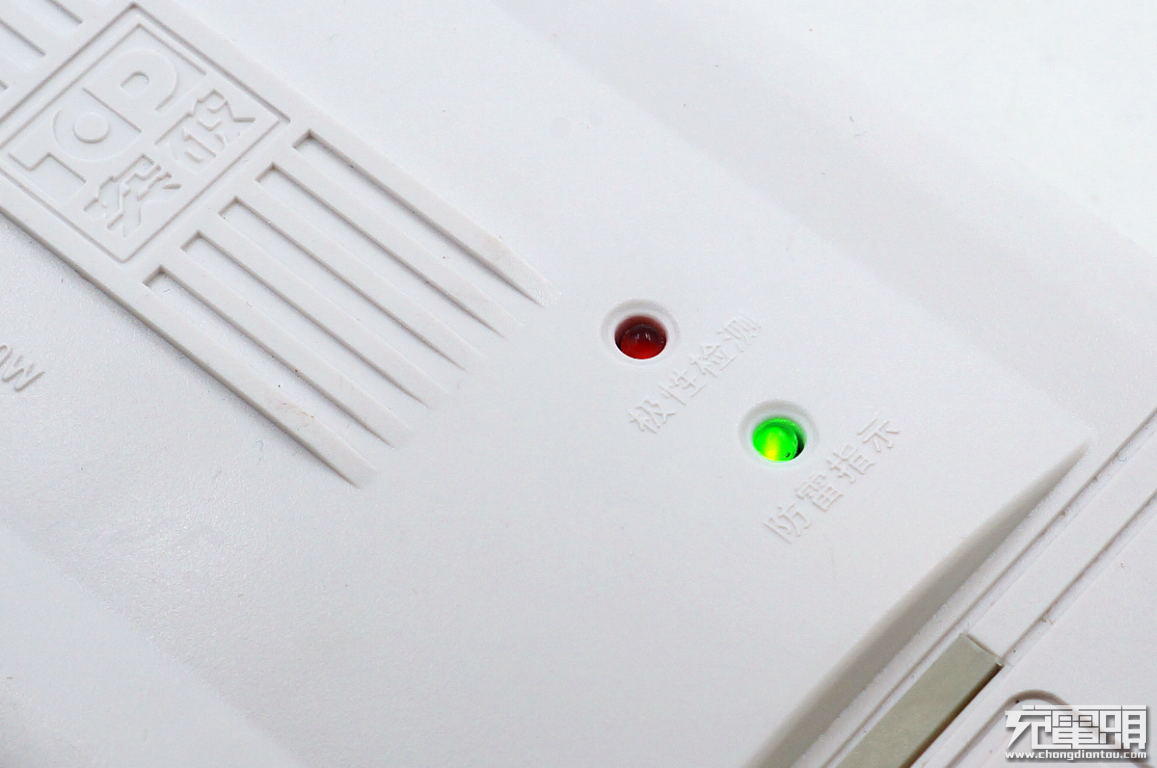

插座正面有两颗指示灯，红色的为极性检测指示灯，绿色的为防雷指示灯。
正常通电状态下，绿色防雷指示灯会亮起，极性检测指示灯则是熄灭状态。
说到这里大家可能会有疑问，什么是极性检测，有什么用呢？因为有些老房子可能没有铺设地线或者接线不规范导致零火线接反，电器漏电时可能导致触电。极性检测可以检测电路是否接地异常，并通过LED灯提醒用户。

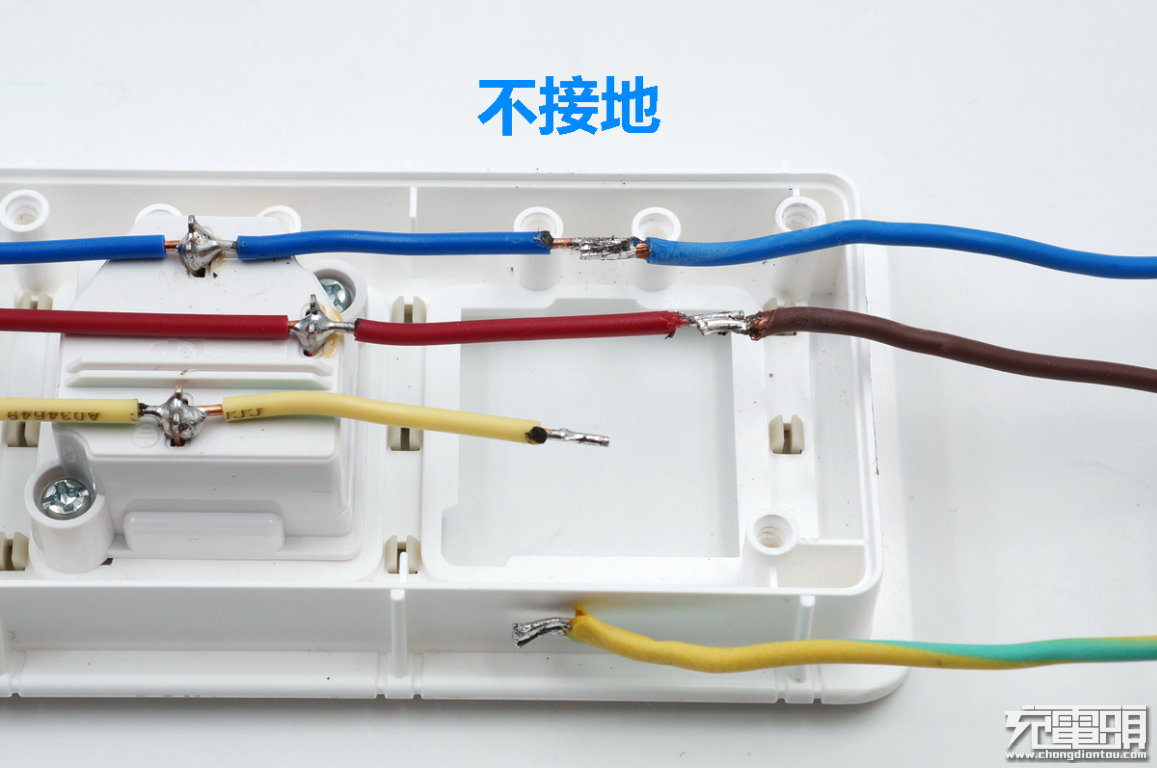

为了演示极性检测指示灯在什么情况下会亮起，这里电路不接地。

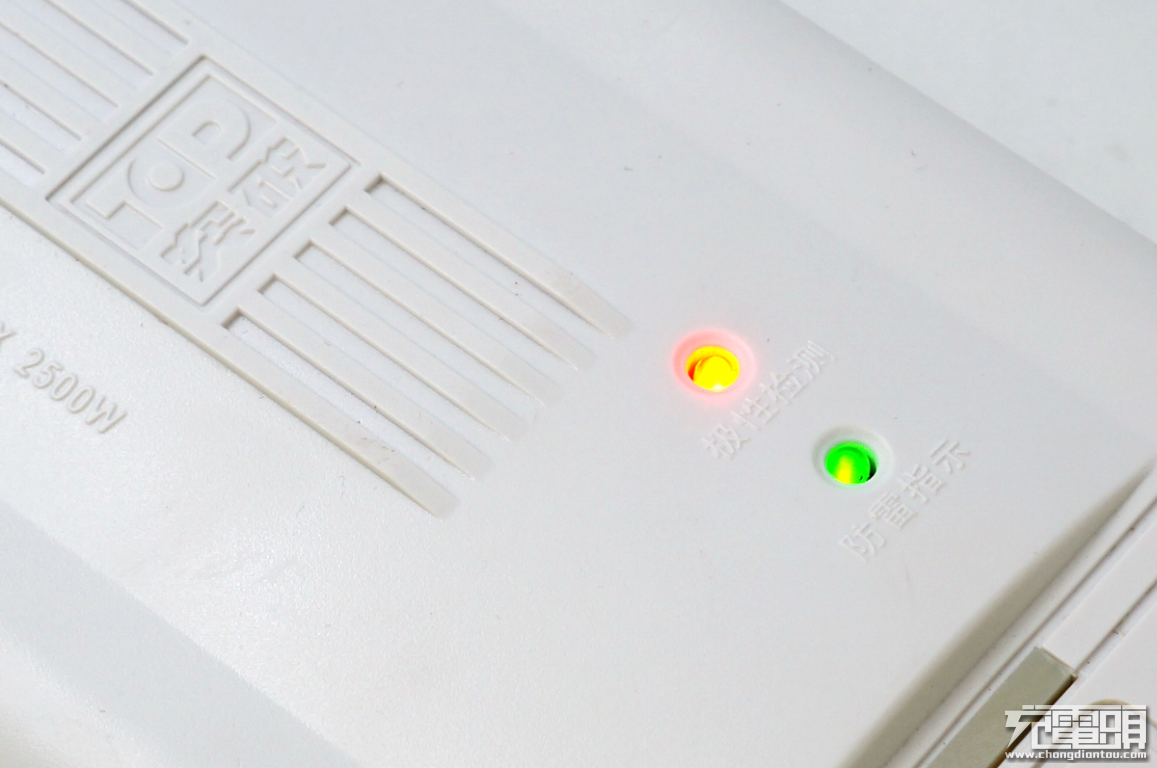

通电后防雷指示灯和极性指示灯都会亮起。

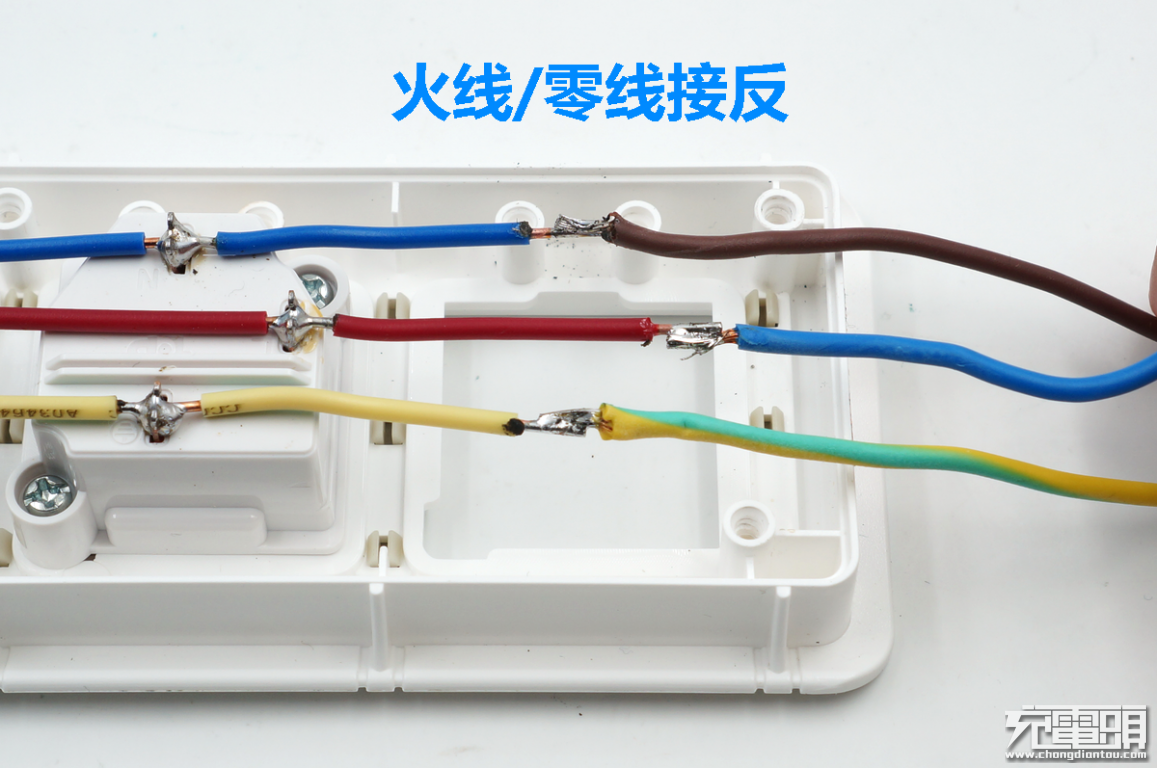

火线和零线接反，极性检测指示灯也会亮起。
插座带有安全门设计，单边插入螺丝刀等硬物时是无法打开的。后面拆到这里的时候再来讲一下工作原理。

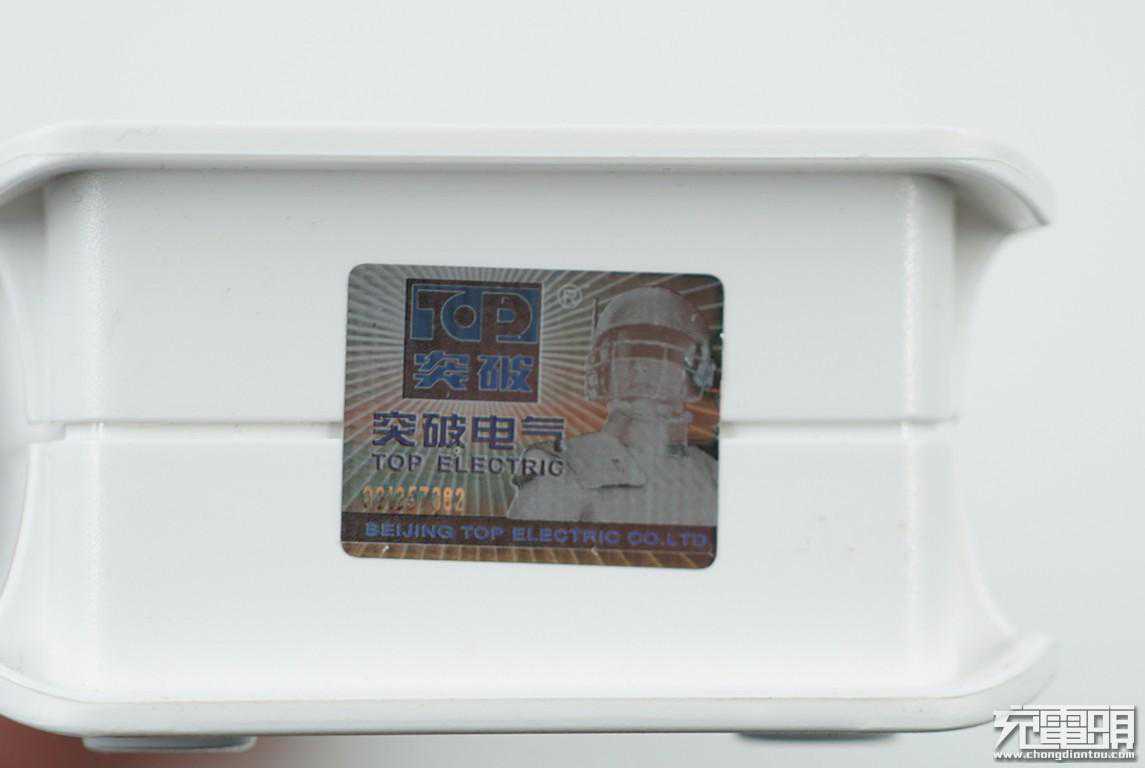

底部有防伪标贴，同时起到防拆的作用，拆开不保修。

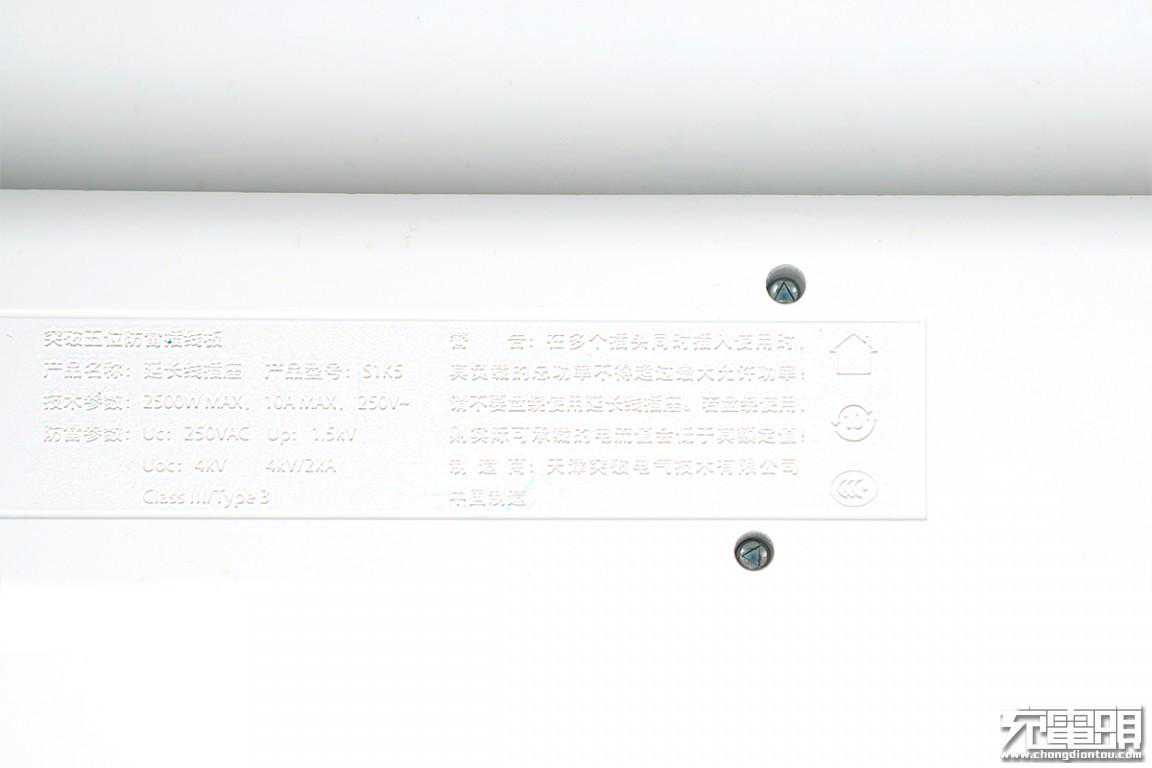

背面印有插座的详细参数：产品名称为突破防雷五位插线板，型号S1K5，最大功率2500W，最大电流10A，最大电压250V~，由天津突破电气技术有限公司制造。另外，插座上使用的是三角内螺纹，防止用户自行拆开

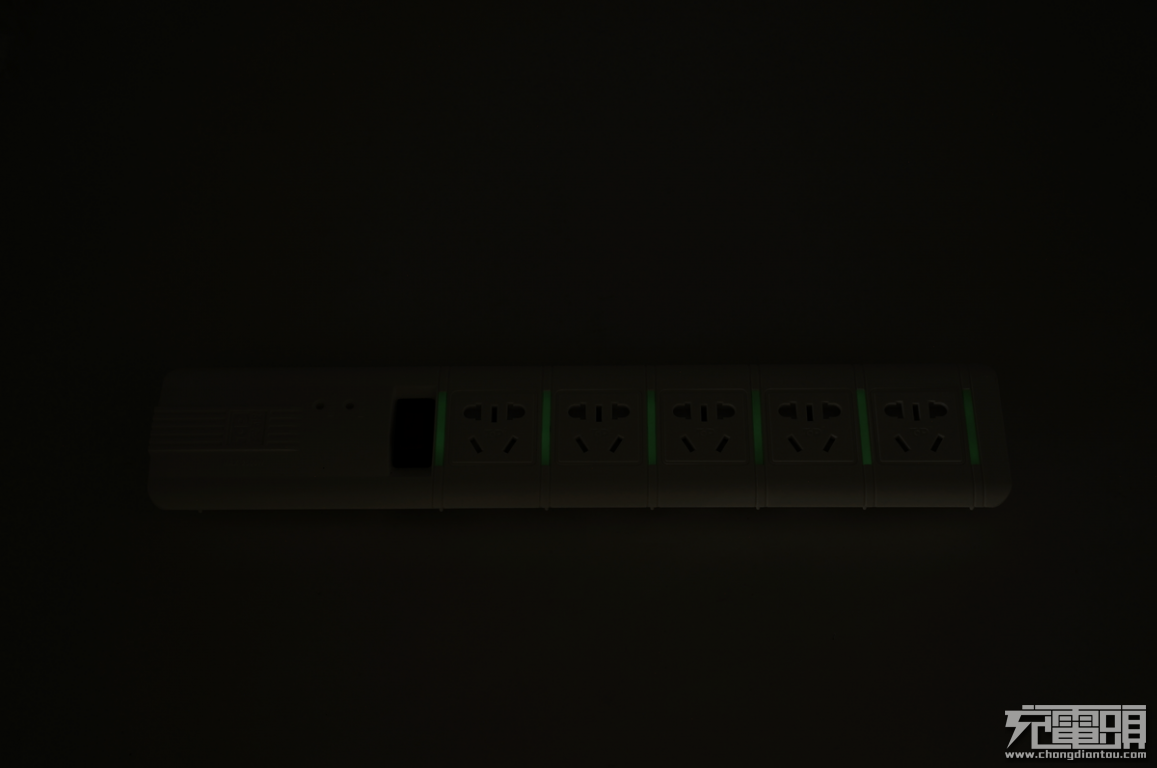

插孔之间有夜光显示条，夜间摸黑的时候可以找准插孔位置。例如关灯后找插孔给手机充电，这个功能就很实用了。

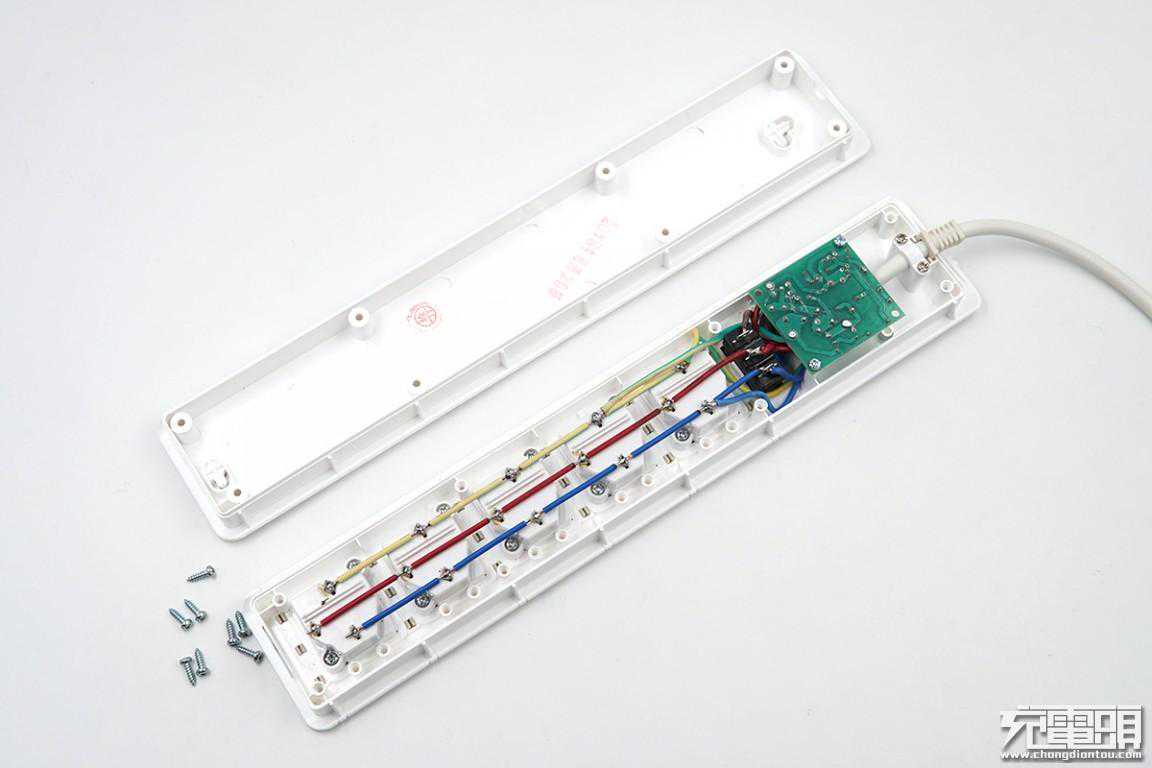

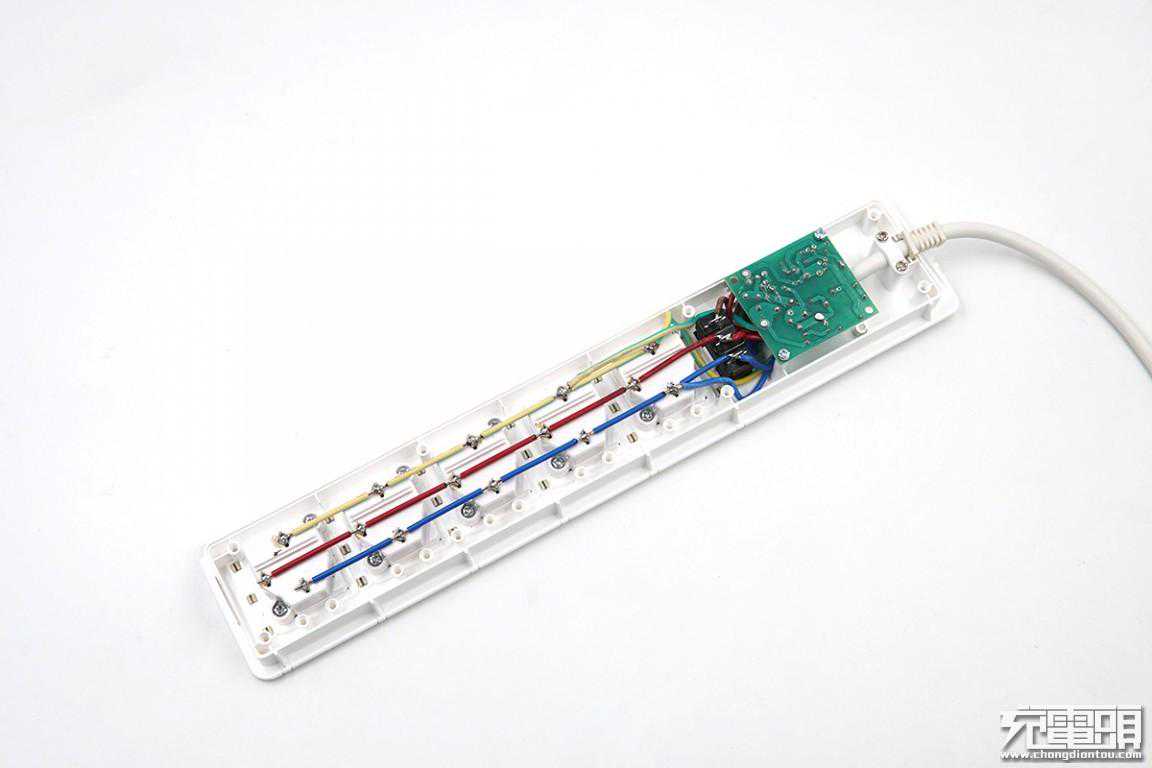

拆开插座后，内部结构一目了然。
背盖上有生产日期和检验标志。
再来看看插座前面板，绿色部分为电路板，黑色部分为二合一开关，线材焊点饱满有光泽，浸润度高。

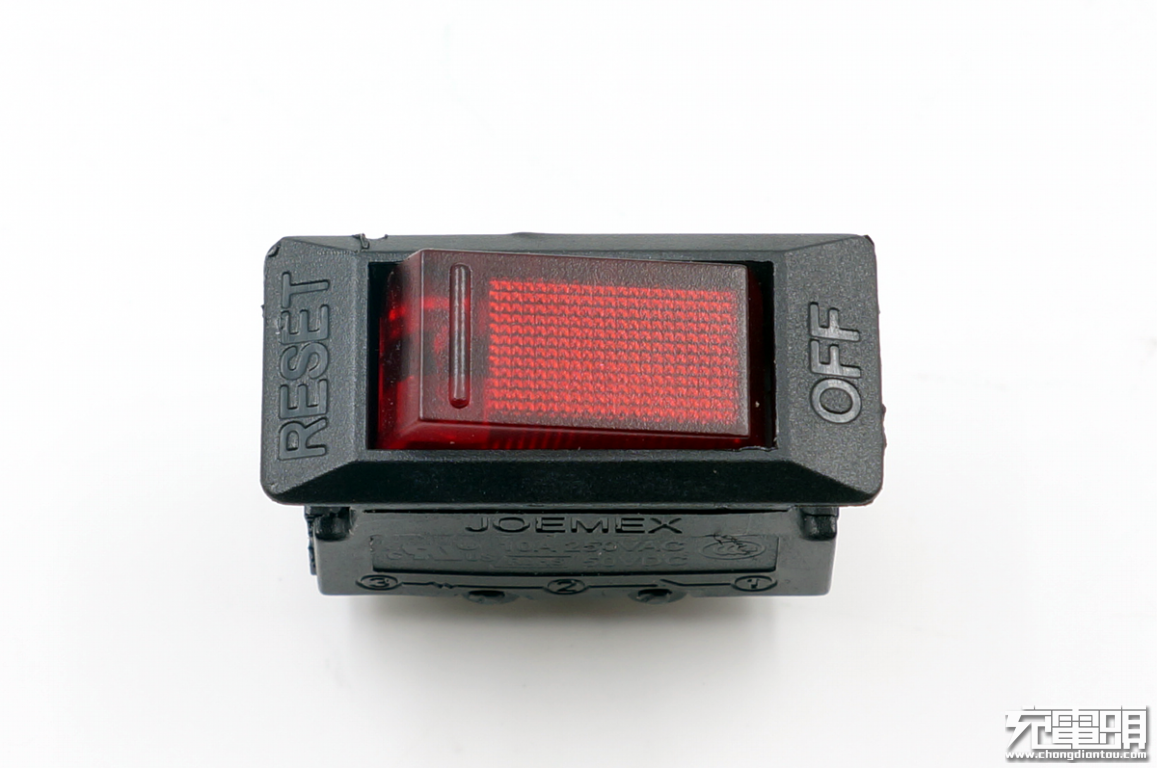

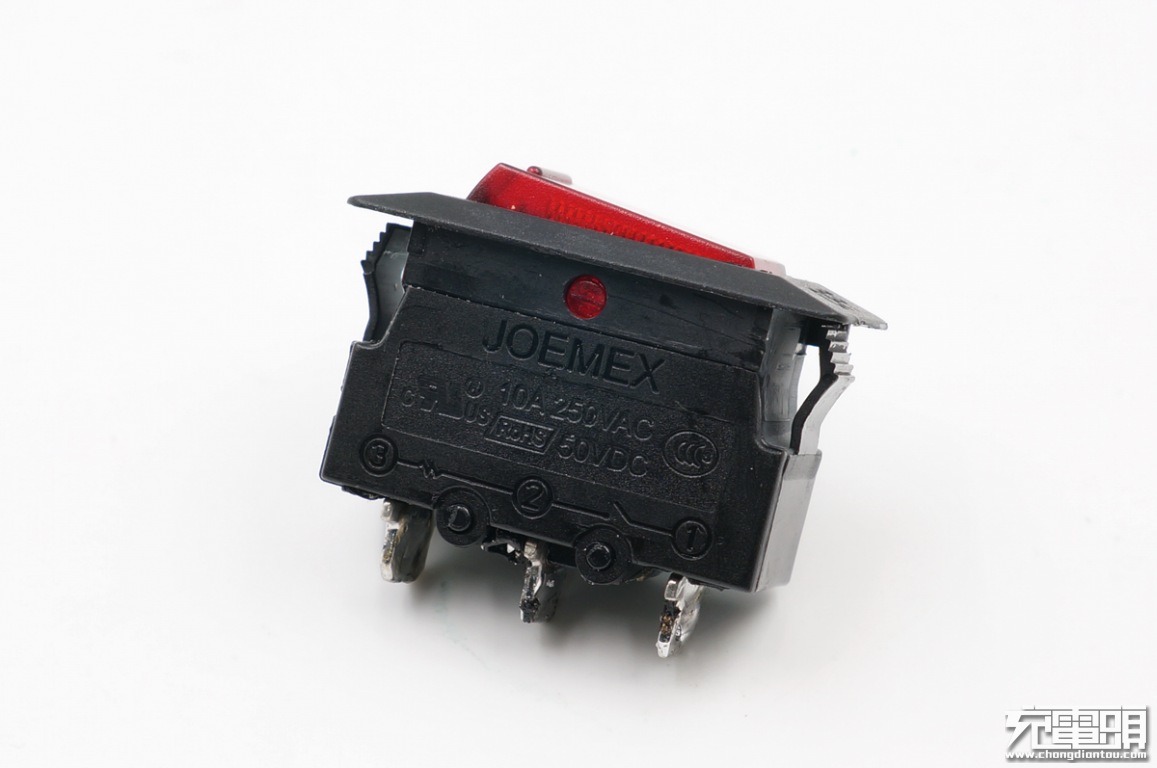

插座上的开关拆下来，上面有“RESET”字样，意为重置。
二合一开关，既是开关指示灯，还内置了过载保护器，当电流超过额定电流10A时，过载保护器发挥作用，整个插座自动断电，能比较好地保护插座。
插孔内部的安全门模块单独拆下，上面有突破的logo。

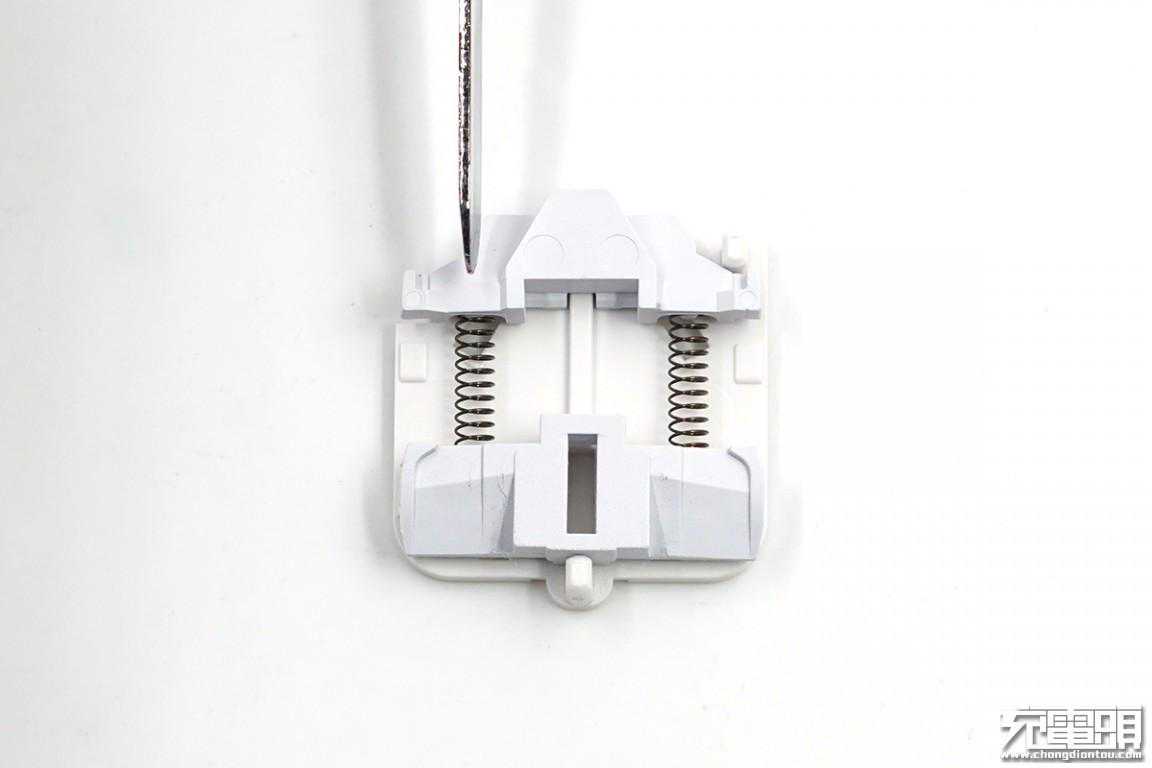

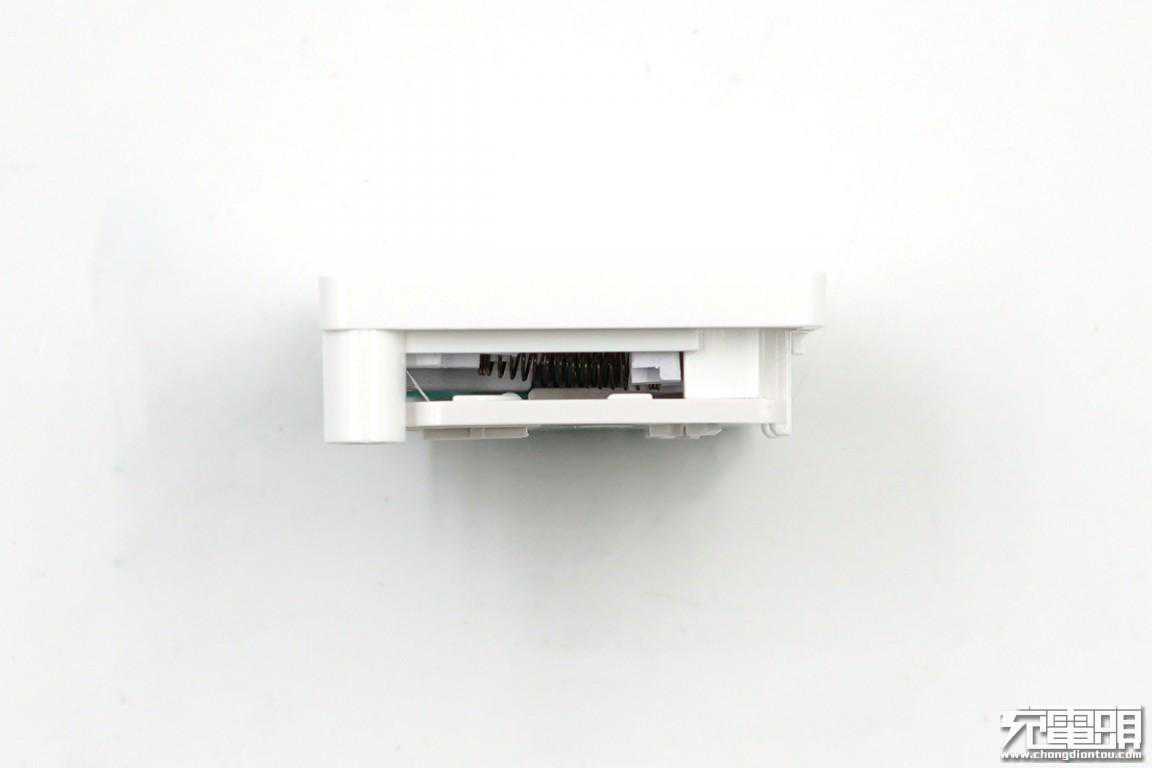

安全门模块从侧面可以看到弹簧组件。
左右两边弹簧对称分布。
只有一边的弹簧受力时，安全门是无法活动的。只有两边的弹簧同时受力才可以打开安全门插入插头。

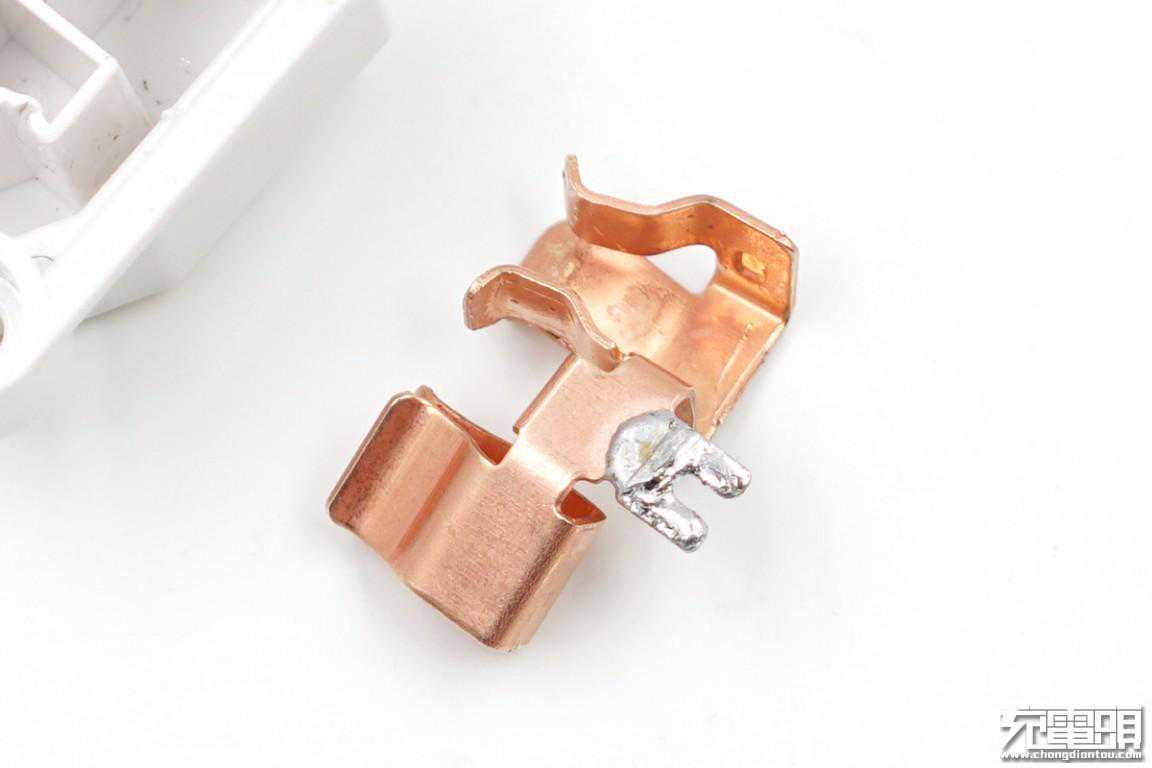

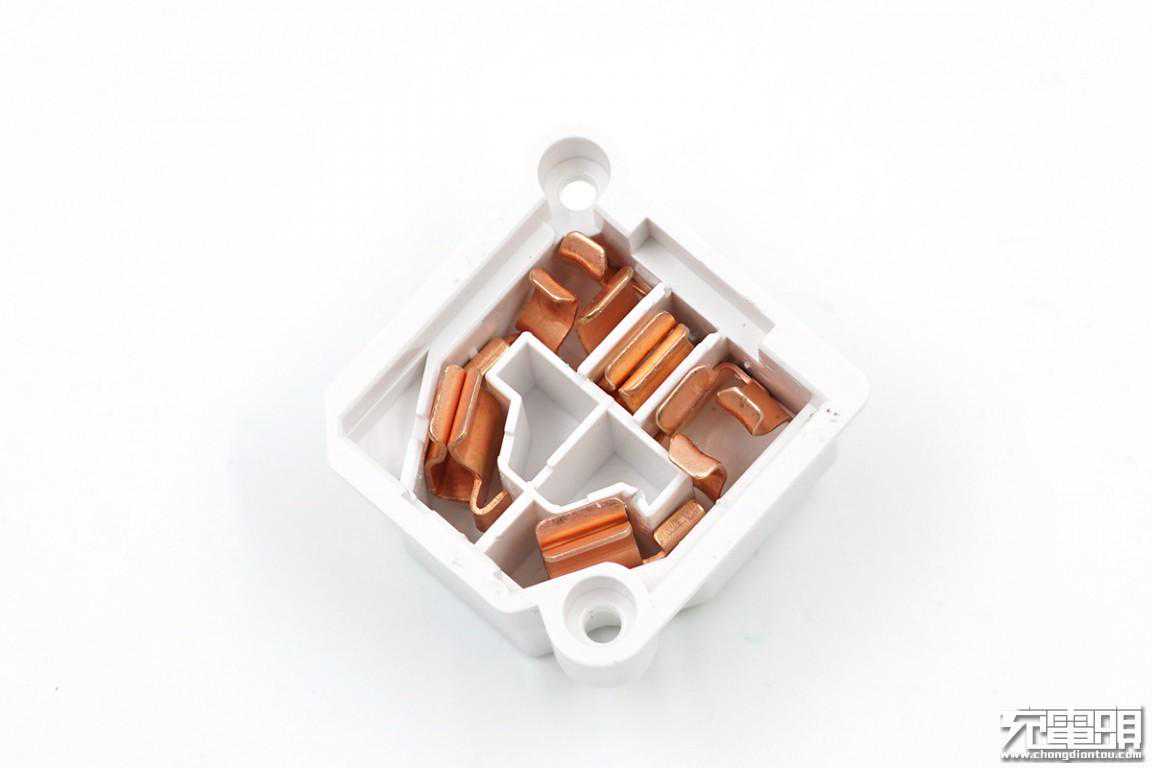

内部插套使用的是优质锡磷青铜。
锡磷青铜具有导电性能好，发热量小的特点，同时可避免脱焊、虚焊导致的短路问题。

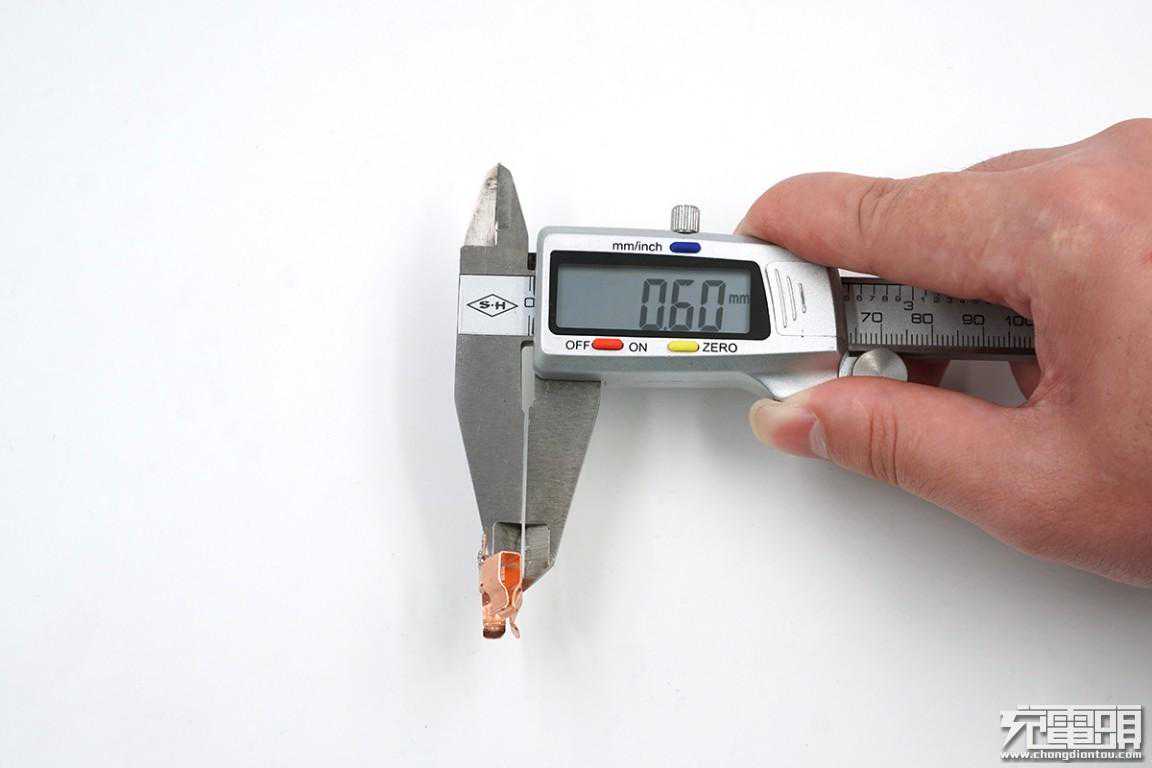

插套铜片厚度为0.6mm。夹持力度适中，保证插头轻松插入和拔出。
再来看看电路部分。

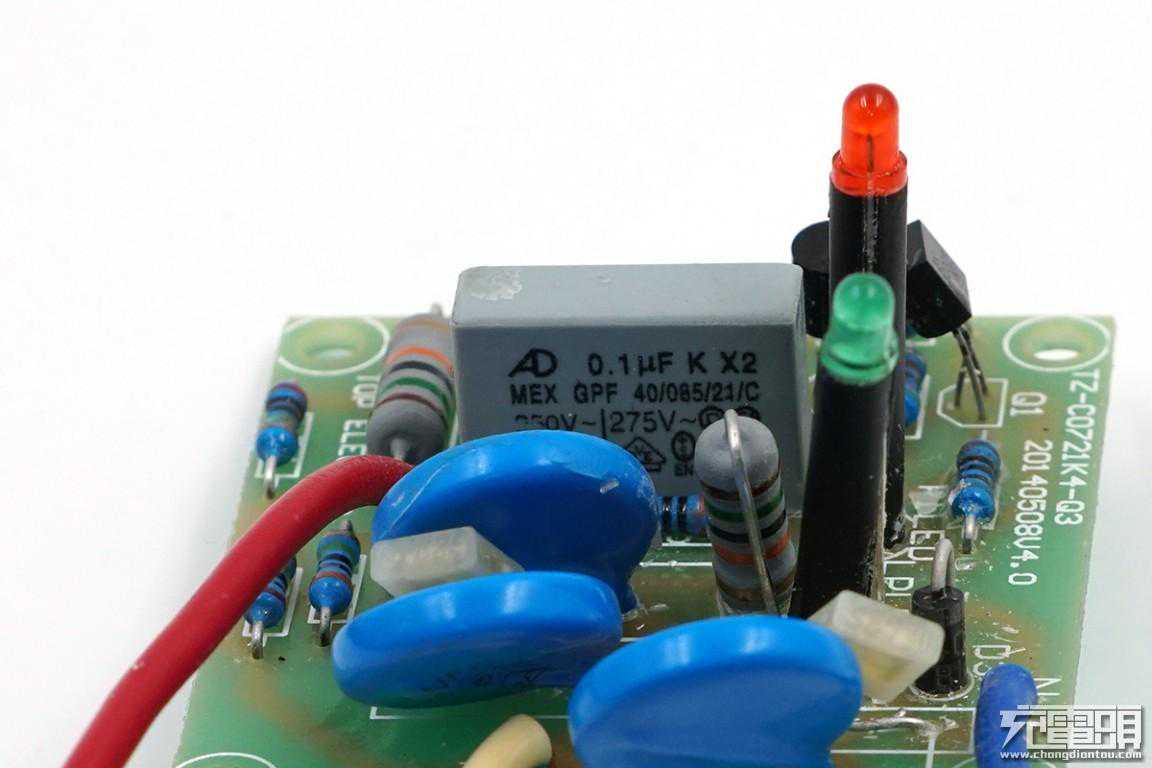

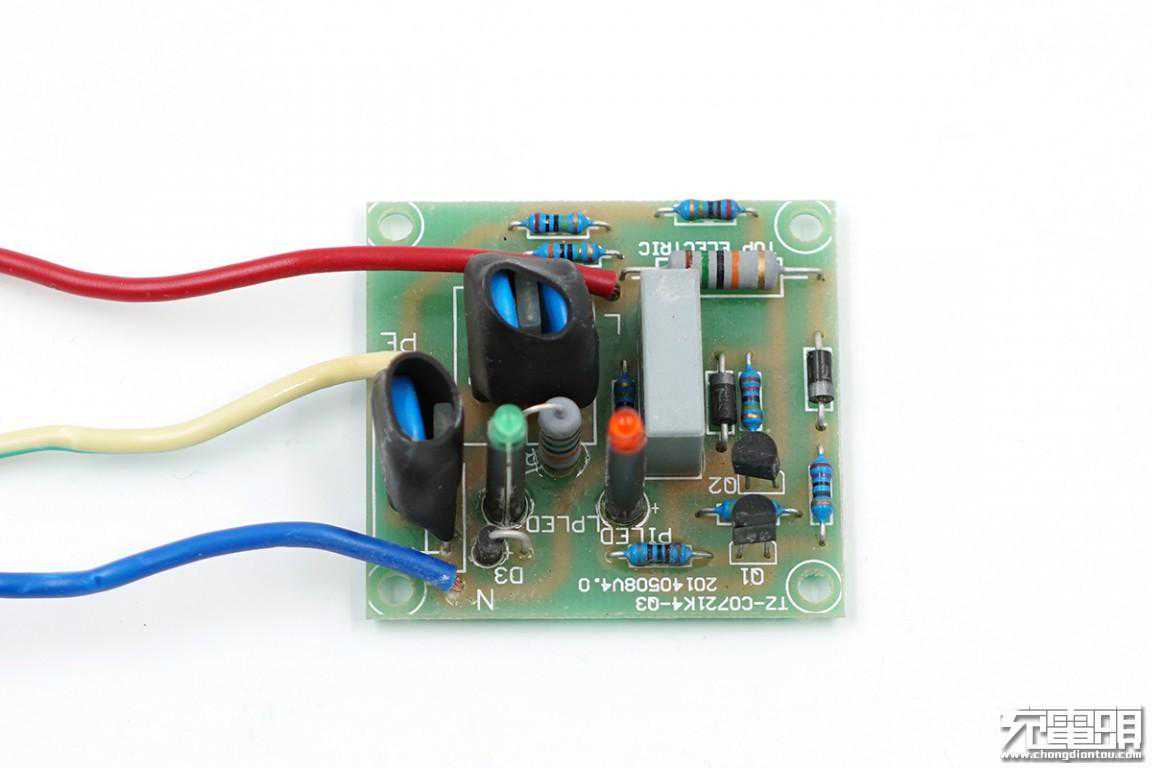

正面可以见到热缩管包裹的蓝色压敏电阻以及长方体状的X电容。
背面没有电子元器件。
线材直径1.14mm，横截面积约为1.02mm²，符合插座新国标的要求。

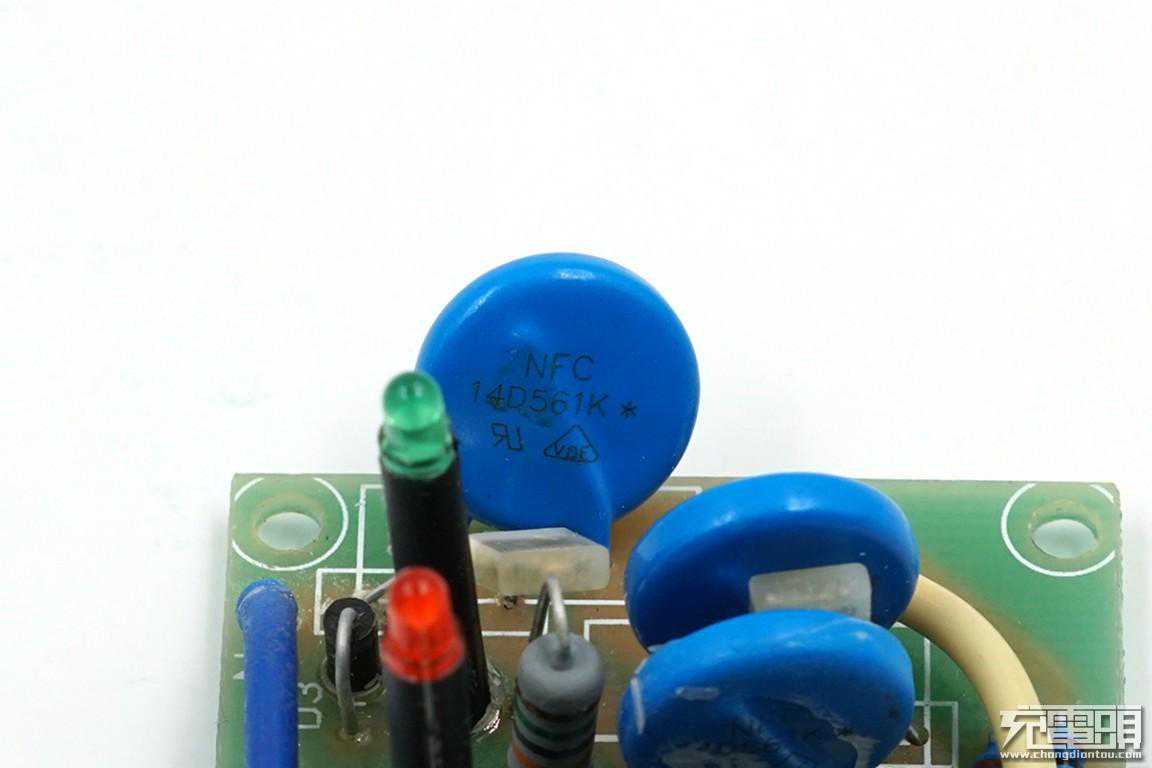

型号为14D561K的压敏电阻，主要作用是吸收掉电路中的浪涌电压和突变电压，将电压控制到安全的范围，提高线路的稳定性和安全性。

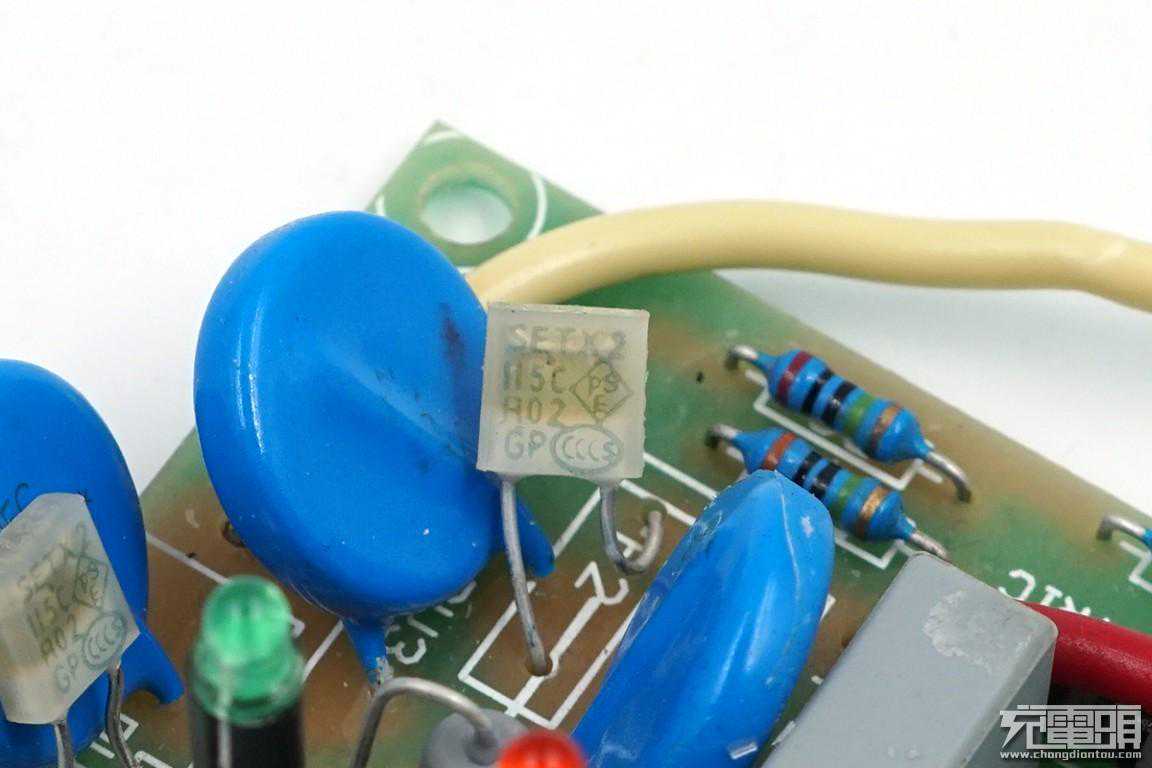

“SETX2”打头的是温度保险管，在出现过流或者过热时，切断电源。

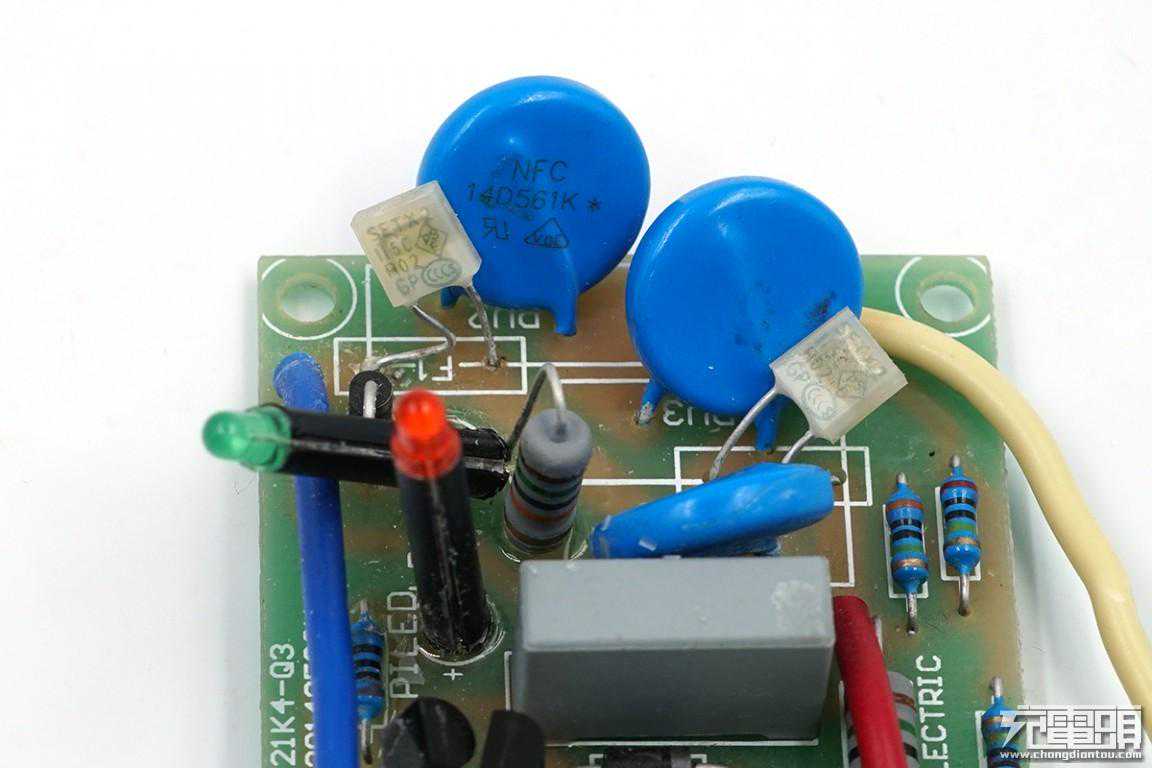

电路部分配置了3颗压敏电阻以及2个温度保险管，分别使用热缩管包裹，高温收缩后更好的使压敏电阻和温度保险贴合，起到良好的温度响应效果。
灰色长方体是0.1μF的X安规电容，起滤波作用，可抗EMC干扰。三极管二极管电阻为相序检测电路，用来检测火线和零线是否接反。
整个电路部分比较简单，拆解到此也就结束了。
突破S1K5插座主打防雷，通过压敏电阻可以将突变的电压限定在一个合适的范围，对于预防雷雨天气电路遭雷击、保护设备用电安全非常有效，同时还起到抗浪涌、防突波的作用，让家用电器“喝”上纯净的电。拆解发现插套使用了高级的锡磷青铜插套，拥有更高的导电性、耐蚀性和耐磨损，延长插座使用寿命。
充电头网总结：
