电子经纬仪与光学经纬仪相比，外形结构相似，但测角和读数系统有很大的区别。电子经纬仪测角系统主要有以下三种：
①编码度盘测角系统。是采用编码度盘及编码测微器的绝对式测角系统。
②光栅度盘测角系统。是采用光栅度盘及莫尔干涉条纹技术的增量式读数系统。
③动态测角系统。是采用计时测角度盘及光电动态扫描绝对式测角系统。
下面以国内应用较为广泛的DJD2–PG系列电子经纬仪为例进行介绍。

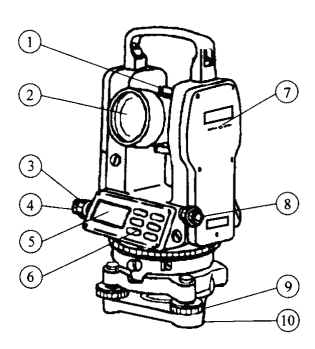

①—粗瞄准；②—物镜；③—水平固定螺旋；④—水平微动螺旋；⑤—显示器；⑥—操作键；⑦—仪器中心标志；⑧—光学对中器；⑨—脚螺旋；⑩—三角座

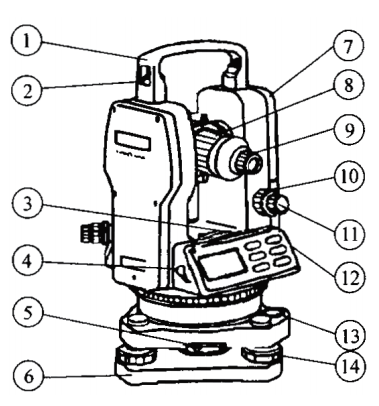

①—提把；②—提把螺丝；③—长水准器；④—通信接口（用与EDM）；⑤—基座固定钮；⑥—三角座；⑦—电池盒；⑧—调焦手轮；⑨—目镜；⑩—垂直固螺旋：11—垂直微动螺旋；12—RS–232C通讯接口；13—圆水准器；14—脚螺旋

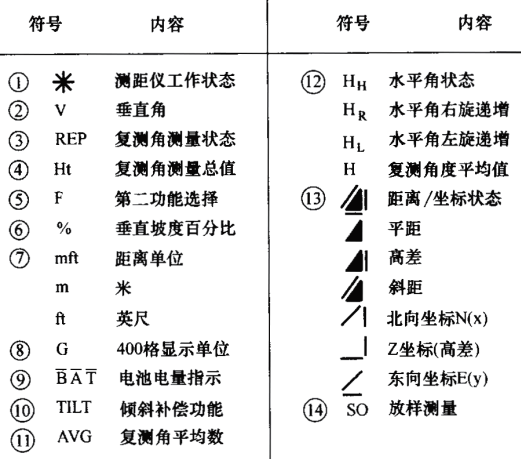

1．显示器和显示标记：

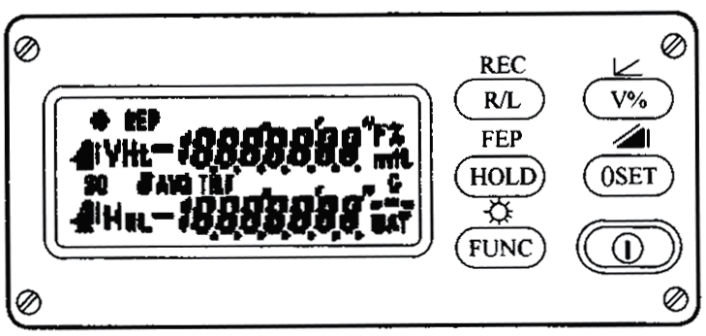

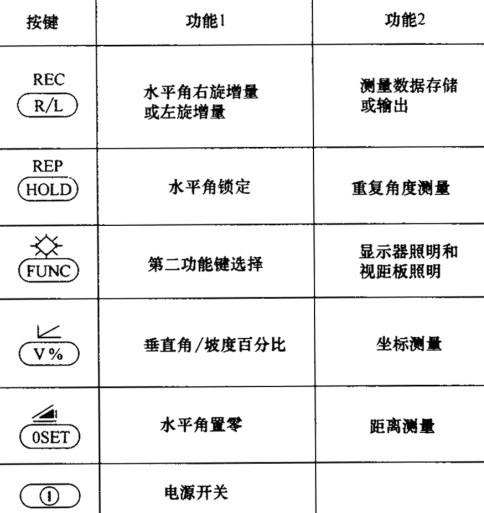

2、操作面板和操作键
3．角度测量
将电子经纬仪对中整平后，按住电源开关开机，旋转望远镜使传感器通过零位，瞄准目标第一个目标A后，按[OSET]键，使水平角读数设置为"0°00′00″"。作为水平角起算的零方向，如图
顺时针转动仪器照准部，瞄准另一个目标B，这时仪器显示为
按[R/L]键后，水平角设置成左旋测量方式。逆时针方向转动仪器照准部，瞄准目标A，对水平角度置零。然后逆时针方向转动仪器照准部，照准目标B时显示为
完成。
