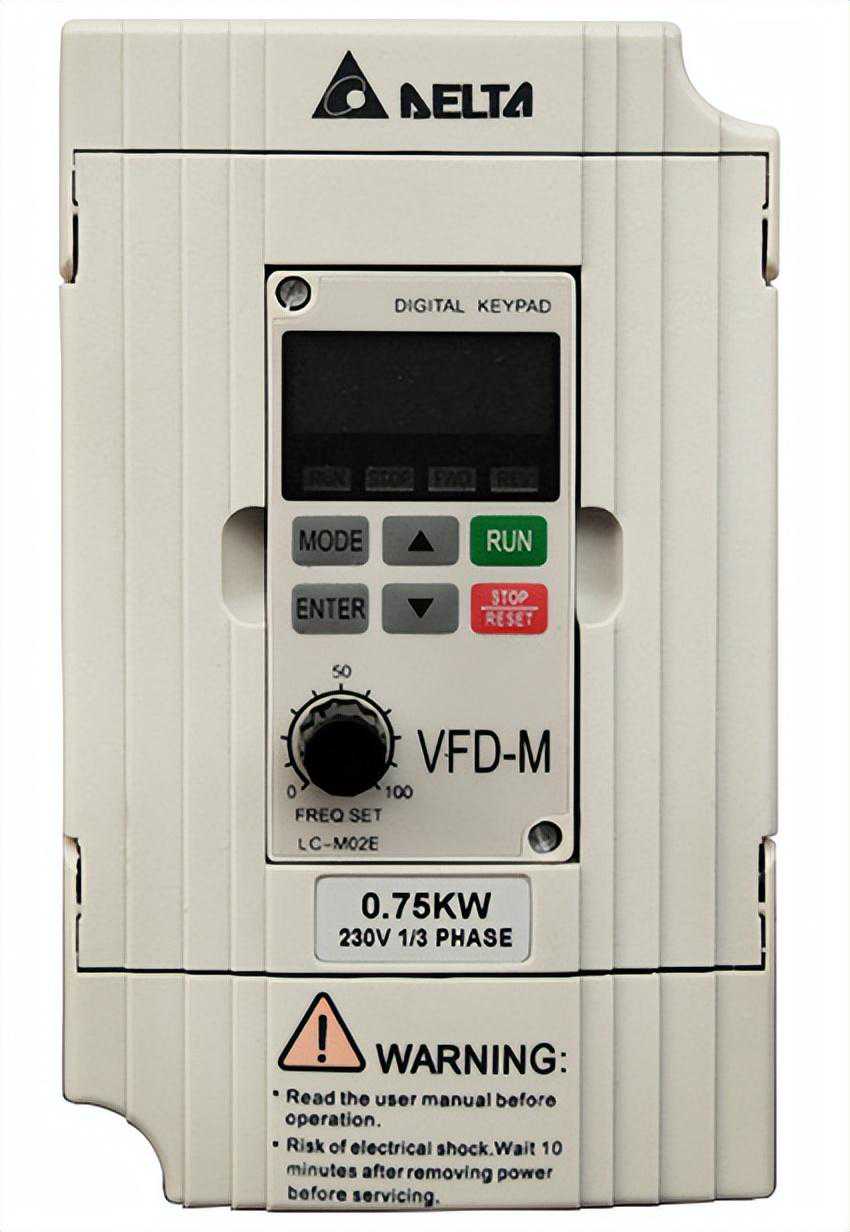

变频器难不难？俵哥带你轻松入门，首先认识一下变频器的接线端子和外部端子，上端是电源的输入端，RST接三相电源，power是电源的意思，如果是单相变频器，RST随意两个端子接单相电源，第四个端子接地线。这个位置有一个RS485通讯口，下端的UVW接三相电动机，后面的brake是制动器的意思，B1和B2接制动电阻。


变频器的RS485通讯接口,用户可通过电脑或PLC实现集中监控(设定变频器参数和读取、控制变频器的工作状态),以适应特定的使用要求。


再来看一下外部端子，RA-RB-RC是一组无源继电器输出端子，参数可以根据自己的需要自行设定。RC是公共点，RC-RA是常开点，RC-RB是常闭点。M0到M5是多功能输入端子，GND是公共端，出厂参数M0默认为正转，M1是反转，M2是异常复位，M3-M4-M5是多段速端子，AFM是模拟量输出端子（0-10VDC)，ACI是模拟量电流信号输入(4-20ma电流信号），AVI是模拟量电压信号输入（0-10V电压信号），10伏和GND是直流10V电源，GND是模拟量的公共端，MCM和MO1是多功能光耦输出端子。


认识端子只能算是刚刚入门，调试或使用时我们还要设定很多参数，所以对应得参数说明书一定不要丢了，需要什么功能，设定对应得参数就可以，以后我们都会慢慢讲到，感谢大家得支持。

变频器端子介绍，ACI和AVI是什么意思？
