角接触球轴承、四点接触球轴承、双列角接触球轴承三种结构

1.结构与特征

1.1角接触球轴承

角接触球轴承为不可分离型轴承，钢球与内外圈接触点的连线与径向平面形成一个夹角(接触角，如图1)。轴承的接触角及接触角代号列于表1。

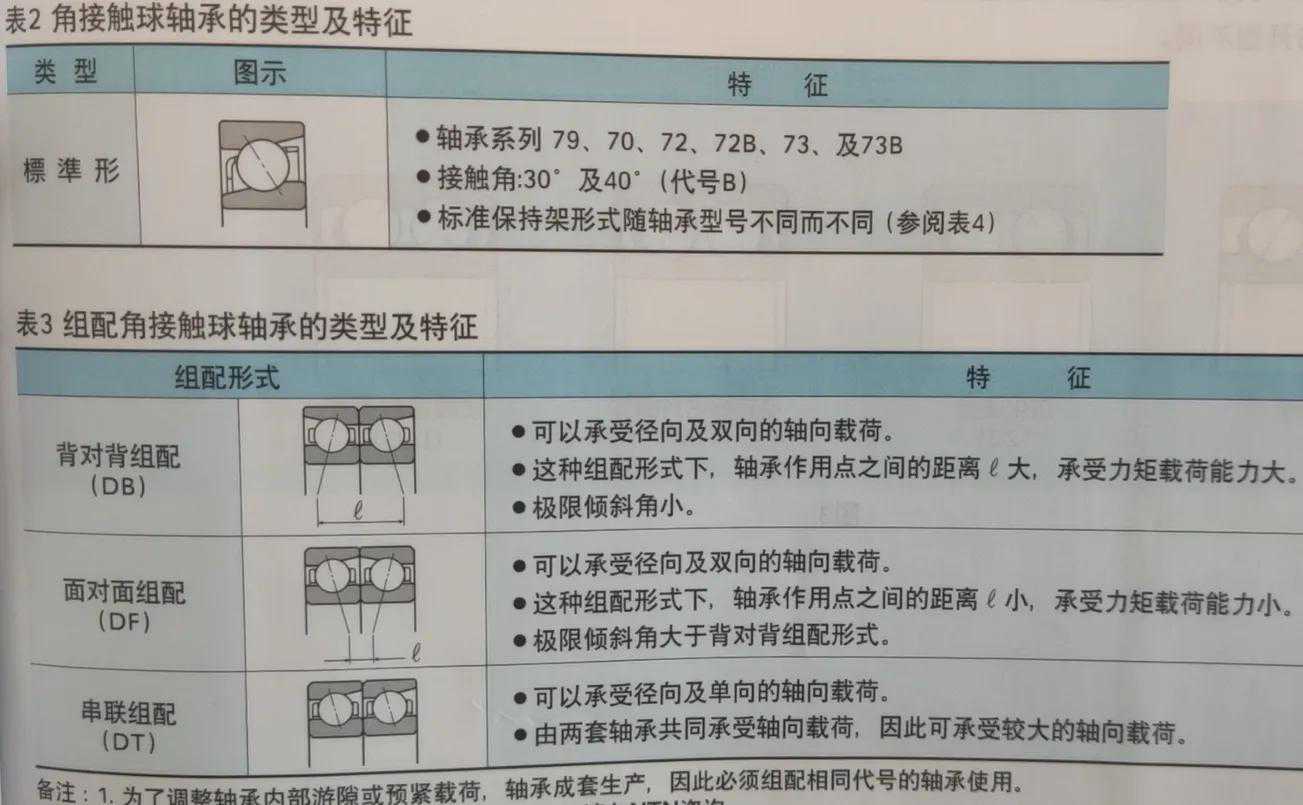

角接触球轴承可以承受径向载荷和单向轴向载荷。且，径向载荷作用时派生轴向分力，因此，角接触球轴承一般都是成对相向应用。表列出了角接触球轴承的特征，而表则列出了组配角接触球轴承的特征。


1.2四点接触球轴承

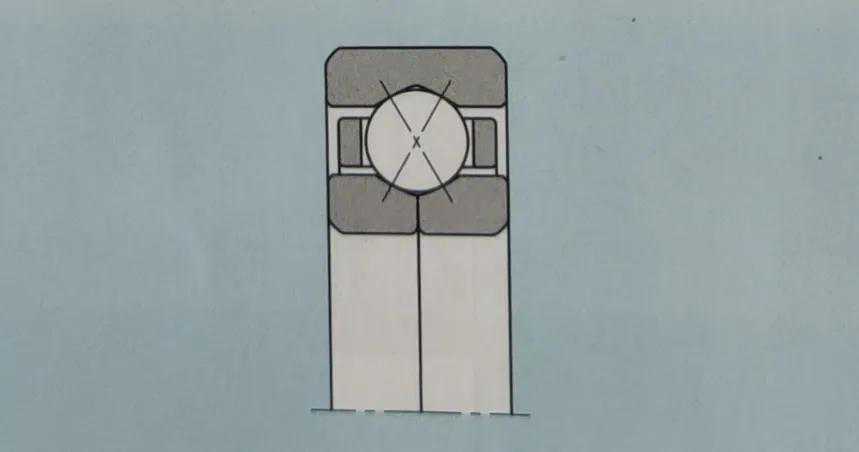

四点接触球轴承接触角为30°，其内圈可分离为2部分。径向推压内圈、外圈后，钢球与内外圈滚道面形成四点接触(参阅图)。单套轴承可以承受双向的轴向载荷，一般在纯轴向载荷或轴向载荷的较大联合载荷应用工况下，以两点接触的状态使用。


1.3双列角接触球轴承

两套单列角接触球轴承背对背组配(DB)，将内外圈分别作成一体的轴承，就称之为双列角接触球轴承，接触角为25°。轴承可承受径向及双向轴向载荷，亦可接受力矩载荷。

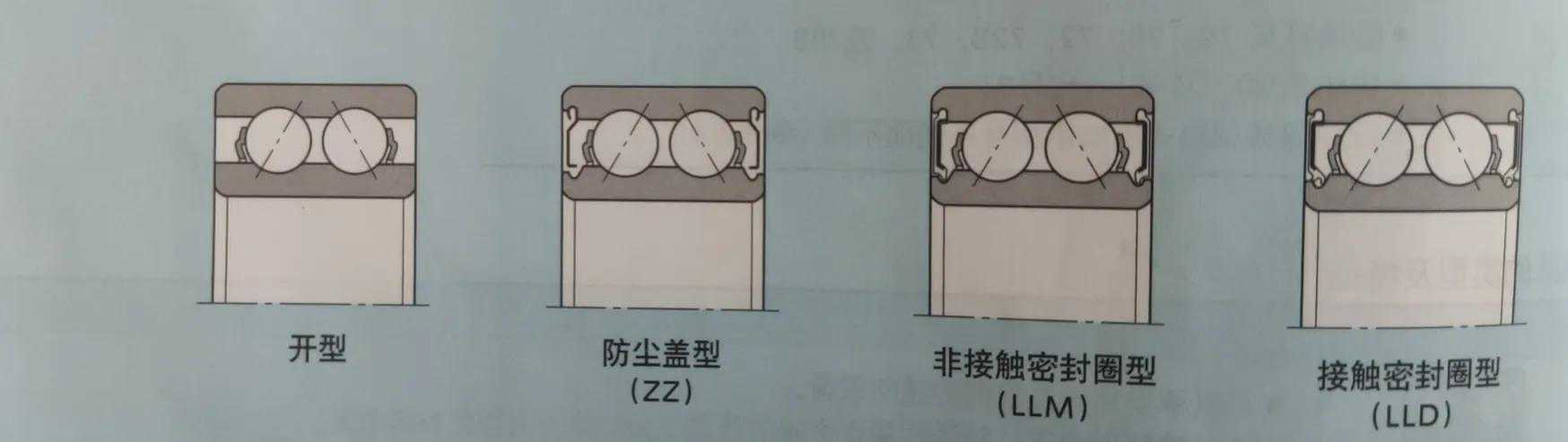

此外，如图所示，亦可提供密封型及防尘盖型的双列角接触球轴承，额定载荷与开型不同。

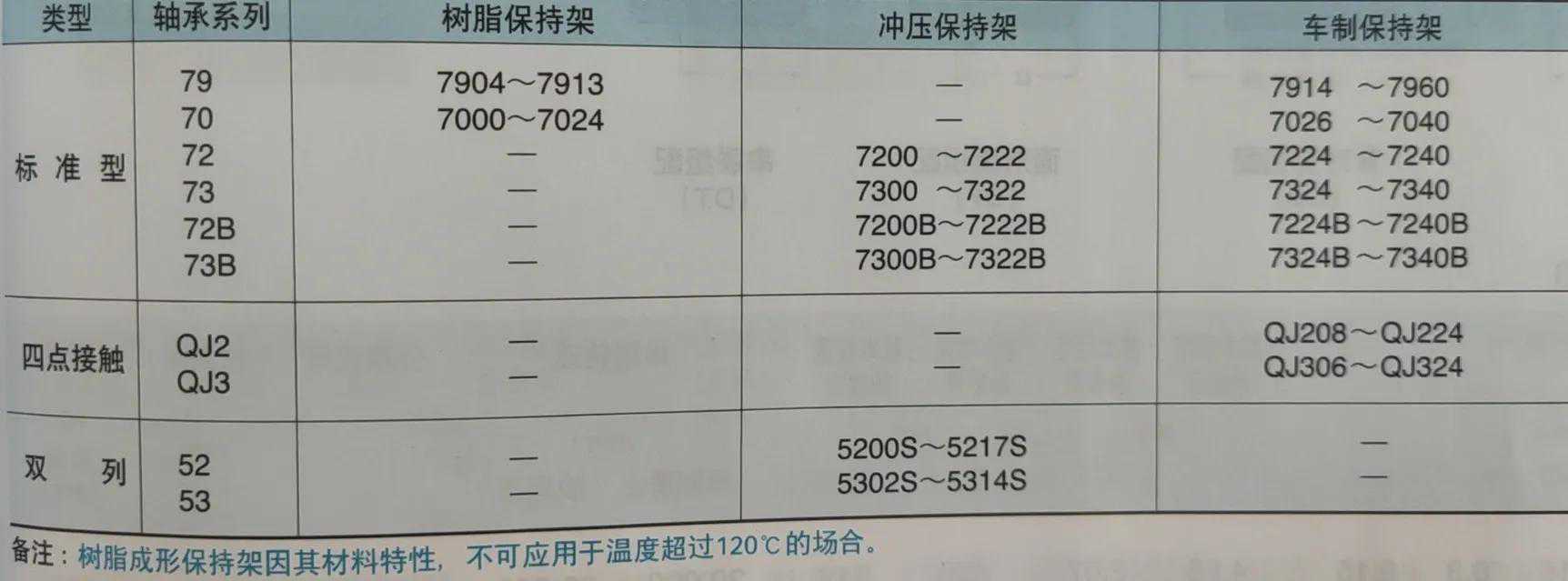

角接触球轴承的标准保持架类型如下图
