电缆接地箱用于限制电缆金属护层上感应电压和故障电压，避免在护层形成环流。保定新思达电气研发生产的接地箱主要有NS-ZJJD直接接地箱，NS-BHJD保护接地箱，NS-JHJD交叉互联接地箱三种。
按照CB50217一1994《电力工程电缆设计规程》的要求，单芯电缆线路的金属护套只有一点接地时，金属护套任一点的感应电压不应超过50、100v（未采取不能任意接触金属护套的安全措施时不大于50v二如采取了有效措施时，不得大于100v)，并应对地绝缘。
如果大于此规定电压时，应采取金属护套分段绝缘或绝缘后连接成交叉互联的接线。为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压，应尽量采用交叉互联接线。对于电缆长度不长的情况下，可采用单点接地的方式。为保护电缆护套绝缘，在不接地的一端应加装电缆护层保护器。

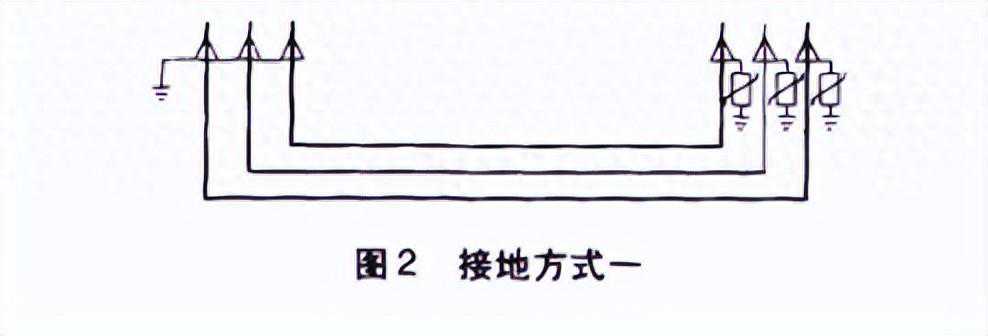

因此，在采用一端互联接地时，安装时应根据线路的不同情况，按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式，并同时加装设电缆护层保护器，施工中般采用以下方式。护层一端直接接地，另一端通过护层保护接地电缆越长，电缆非直接接地端产生的感应电压越高，为保证人身安全，电缆在正常运行时，非直接接地端感应电压应限制在50v以内，在短路等故障情况下，金属护套绝缘的冲击闸压和过电压保护器在冲击电流作用下的残压，配合系数不小于1.4。因此，一端直接接地的接线方式适用的电缆不能太长，如图2所示。
保定新思达电气电缆接地箱

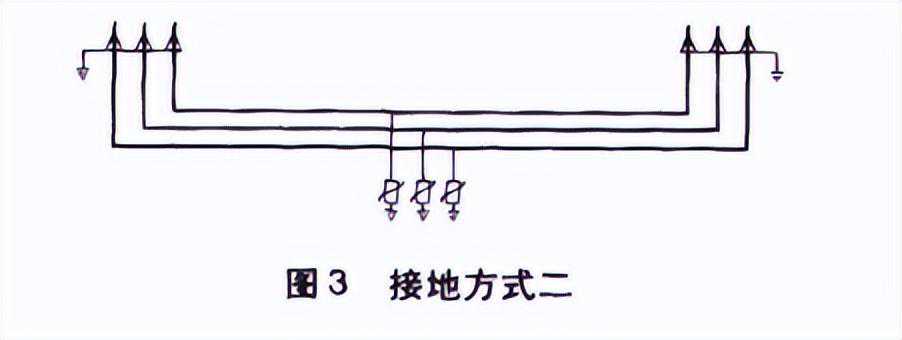

接地方式一护层中点直接接地，两端屏蔽通过护层保护接地电缆金属护套中间直接接地、两端经过电压保护器接地，是一端直接地的引伸，可以把一端直接接地电缆的最大长度增加一倍，接线方式和原理与一端直接接地一样．如图3所示。圈3接地方式二电缆护层通过交叉互联接地
保定新思达电气电缆接地箱

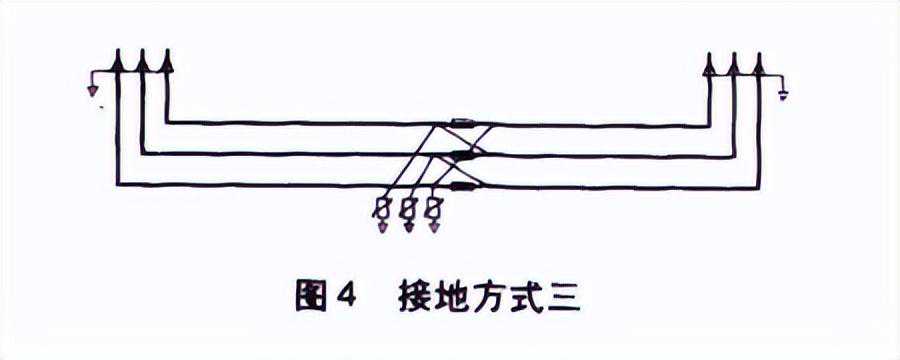

电缆线路很长时，即使采用金属护套中间接地，也会有很高的感应电压。这时，可以采用金属护套交叉互联接地，如图4所示。
保定新思达电气电缆接地箱

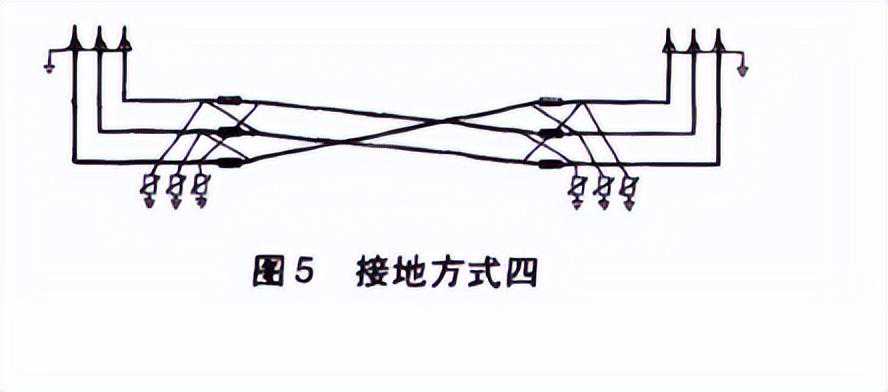

接地方式三电缆换位，金属护套交叉互联为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压，采用电缆换位，金属护套交叉互联，如图5所示。圈5接地方式四
保定新思达电气电缆接地箱

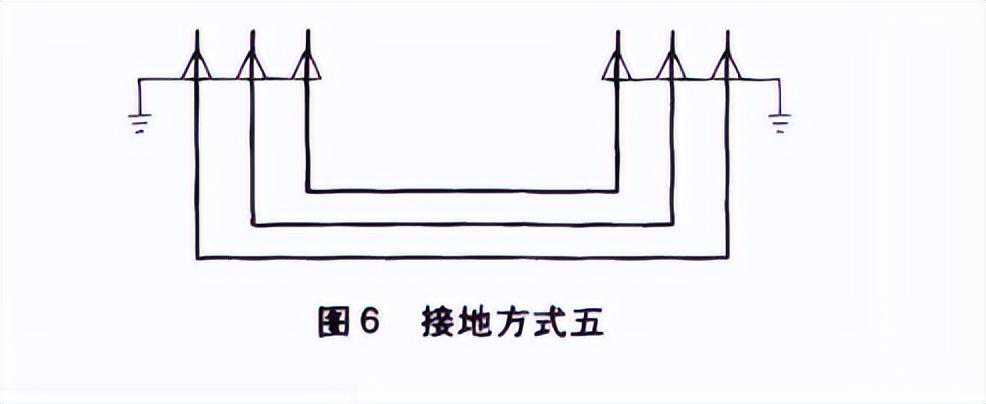

护套两端接地如果电缆线路很短，传输容量有较大的裕度，金属护套上的感应电压极小，可以采用金属护套两端直接接地。金属护套中的环流很小，造成的损耗不显著，对电缆载流量影响不大，运作维护工作较少，如图6所示。圈6接地方式五
保定新思达电气电缆接地箱
