变压器直阻变比二合一测试仪采用大容量锂电池供电，仅需要一套设备，可以完成两个项目的测试，不需要频繁的拆接测试线。直阻测试功能，针对Yn型（高压绕组不含）、Y型和△型绕组均可采用三相自动方式测试，并计算出三相不平衡率；最高输出电流20A，可以满足配网变压器的低压线圈极低阻值的测试；变比测试功能，具有三相、单相、Z型变压器、PT变比测试功能，7寸全触控屏方便操作。
直阻变比二合一测试仪简要技术参数
接线方法将测试钳高压侧ABC、低压侧abc0依次全部接到变压器出线柱头上，仪器端也分别对应仪器端子接入仪器中，旋转测试钳，保证接触良好。

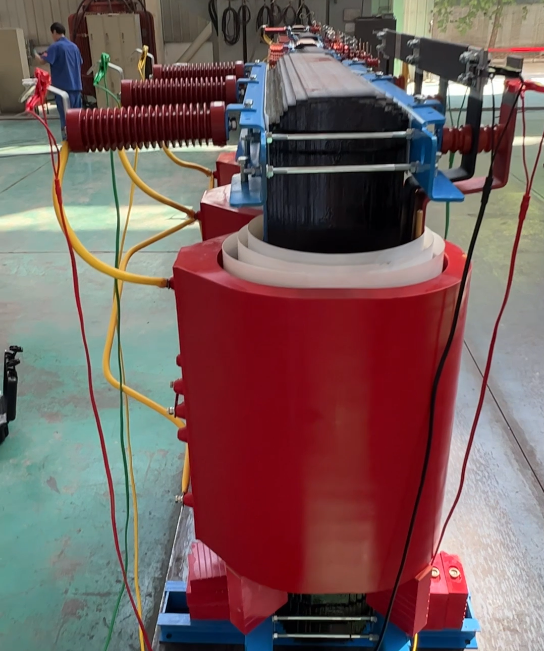

直阻变比二合一测试仪--变压器端接线
直阻参数设置仪器接好测试线后，开机进入主测试界面，进入直阻测试功能模块输入技术参数：

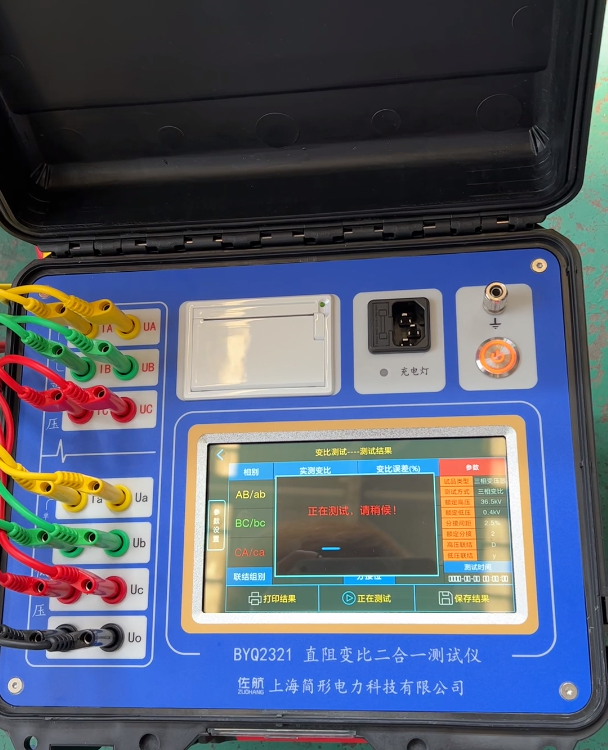

直阻变比二合一测试仪--仪器端接线
1.输入试品编号
2.选择测试绕组：低压绕组或者高压绕组
3.分接位：设置当前分接开关的位置。
4.测试相别：低压可选：三相Yn、三相Y/D、单相，高压可选：三相Y/D，单相
5.换相方式：可选手动换相和自动换相
6.铁芯材料：可选电工钢带、非晶合金
7.绕组材料：铜或铝
8.测量温度：设置当前测试温度。
9.折算温度：一般都为75度，无需更改
10.测试电流：20A、10A、5A、1A、0.1A、≤10mA、auto，选择合适的电流档位

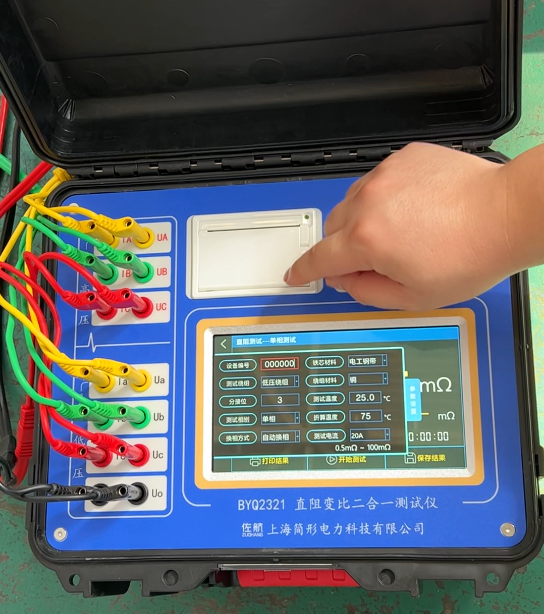

直阻变比二合一测试仪--直阻参数设置
直阻测试完成后，自动计算三相不平衡率，此时可进行打印或保存结果
一个档位完成测试后，可直接进行参数修改下一档位，点继续测试即可，无需倒线
变比参数设置直阻项目完成测试后，返回开机主测试界面，进入变比组别测试进入参数设置

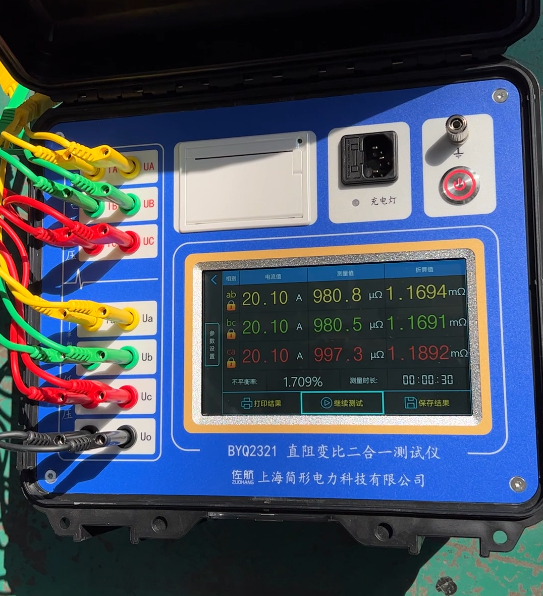

直阻变比二合一测试仪--直阻测试结果显示
1.输入实验编号
2.选择试品类型：三相变压器、单相变压器、Z型变压器、单相PT
3.测量方式：三相变比、组别测试、三相AB、三相BC、三相CA
4.高压联结方式：Y/D
5.低压联结方式：y/yn/d
6.额定高压：设置试品的高压额定值，单位kV。
7.额定低压：设置试品的低压额定值，单位kV。
8.分接间距：设置分接开关的分接间距。
9.额定分接位：设置分接开关的额定分接位，无论变压器有几个档位，只输入额定档位即可
10.联结组别：1~11、auto

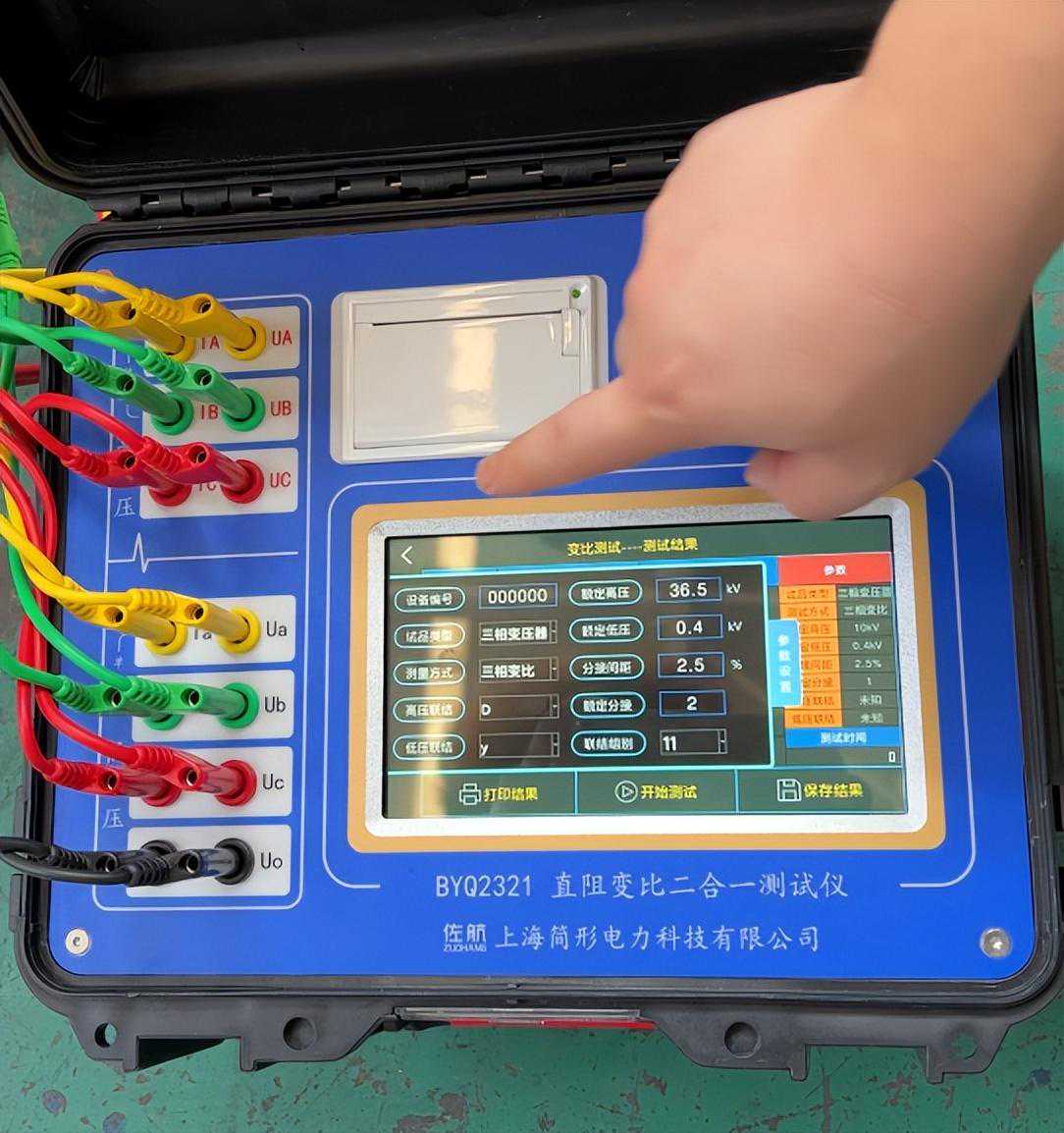

直阻变比二合一测试仪--变比参数设置界面
