在工业生产中，磁翻板液位计是一种应用非常广泛的液位测量仪表，其主要功能是对容器中的液位进行实时监测与控制。按照在容器上安装位置的不同，有侧装磁翻板液位计和顶装磁翻板液位计之分。他们都可与磁开关、干簧管远传变送器配合使用，能够实现对液位的远距离实时的观测与监控。相对而言，顶装磁翻板液位计没有侧装的常见，所以，为便于仪表用户对顶装磁翻板液位计有更为深入的认识和了解，本文就顶装磁翻板液位计的结构组成和应用介绍如下。


计为顶装磁翻板液位计

1．上半部分

顶装式磁翻板液位计的上部是其主测量管，显示器面板就安装在这主测量管的管外，通过显示器就可一目了然的观测到内部液位的具体情况。

与侧装磁翻板液位计类似，磁翻板（又称磁翻片或翻旗）依旧是构成显示器面板的主要组成部分。通过磁耦合原理使得显示面板中的翻片转动，并以此显示液位。液位上升时，浮筒当中的的磁浮子也会随之上升，进而带动翻片改变颜色。红、白两色的交界处就是液体的具体位置。


计为侧装磁翻板液位计

2．下半部分

顶装式磁翻板液位计的下半部分则为护筒，护筒当中含有浮子，浮子与处于上部的磁浮子通过上下的连杆成为了一体，浮子会随着液位的变化而上下驱动磁钢，因此，液位高低便清晰可见。

无论是高温、高压还是耐腐蚀等恶劣的工况，顶装式磁翻板液位计都完全能够胜任，可见其应用极其广泛。就行业来说，顶装磁翻板液位计在地下储罐、槽等容器或是油库、食品、化工、化肥等均可以使用。

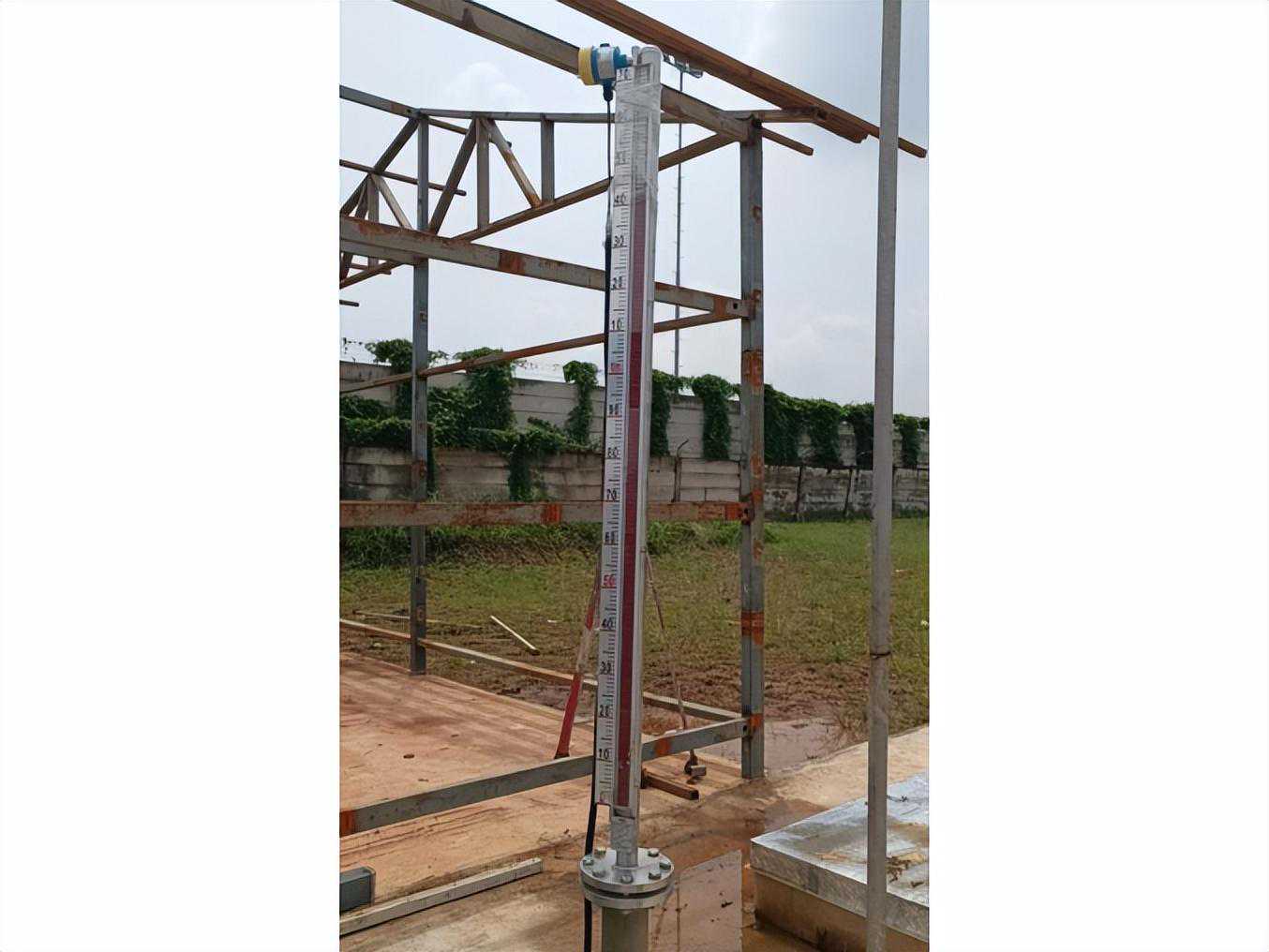

计为顶装磁翻板液位计应用于地埋罐测量柴油

为适应各种被测液体的不同化学属性，计为自动化研发生产了Flap-11系列磁翻板液位计和配套产品。防护等级IP65、IP66/IP67可选，超过国标IP54要求；配套的SW-11磁开关、SW-21轻巧型磁开关、Reed-11干簧管远传变送器，均通过隔爆和本安双重防爆认证；显示器面板和翻片独家采用加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气；产品已申请7项国家发明和实用新型专利，其中5项已获授权，2项尚在审批。计为磁翻板液位计以其优良的密封性、耐腐蚀性和可靠的质量深受用户的青睐。
