旋涡发生体和检测元件是涡街式流量计内部结构的重要组成部分。
1、旋涡发生体

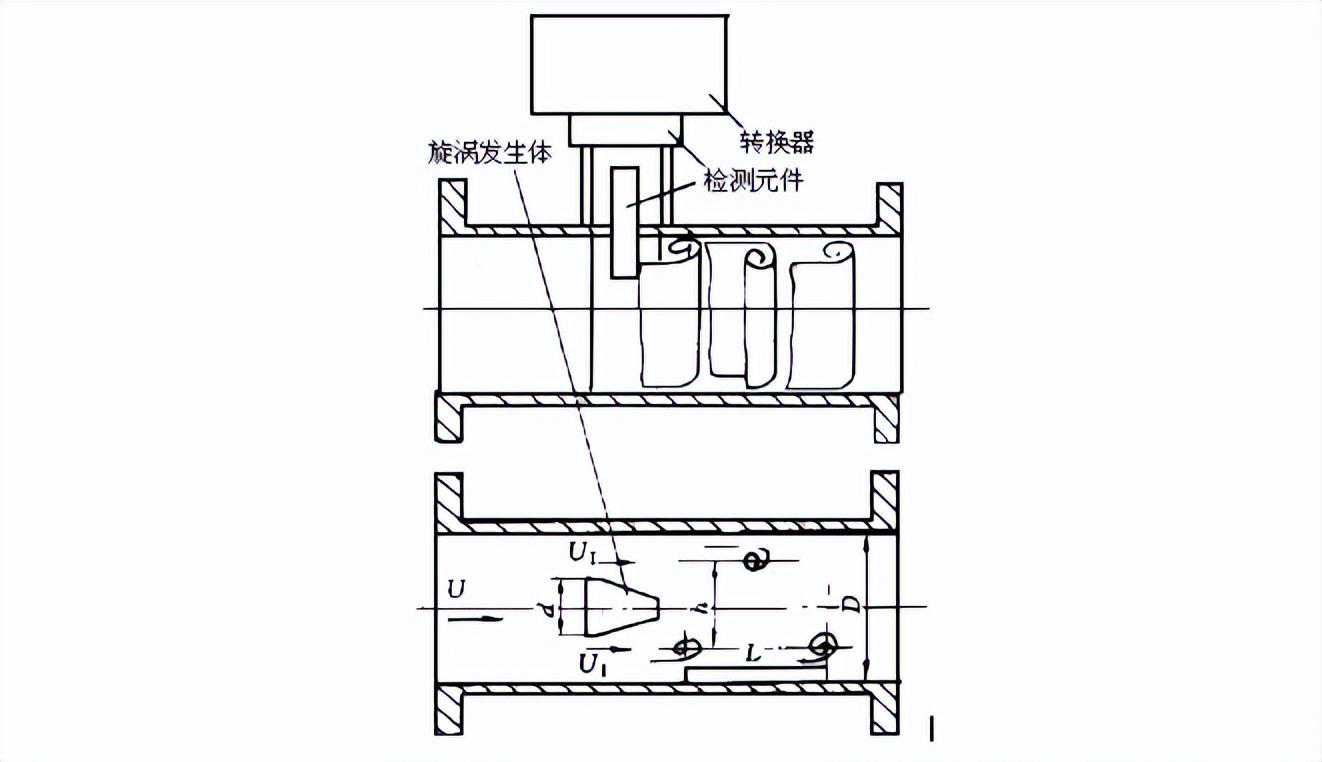

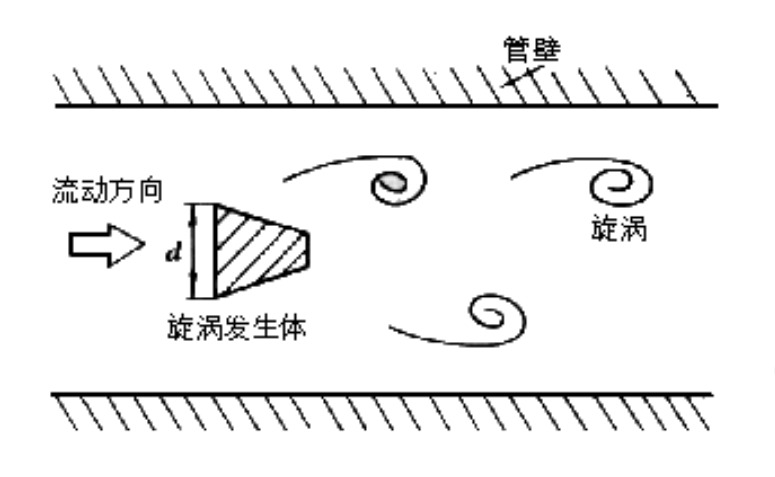

旋涡发生体与测量管道的轴线垂直，可通过焊接在壳体内或用密封件安装在壳体内，其功能就是使介质通过后，从旋涡发生体两侧交替地产生有规则的旋涡，即卡曼涡街。
旋涡发生体是涡街流量计的主要部件，它与仪表的流量特性（仪表系数、线性度、范围度等）和阻力特性（压力损失）密切相关，具有以下特点：
1）应有非流线型、对称的截面，流体通过时可产生均匀的旋涡，截面的边缘锋利能使得旋涡在发生体轴线方向上同步分离。
2）在较宽的雷诺数范围内，有稳定的旋涡分离点，保持恒定的斯特劳哈尔数。
3）可产生强烈的涡街，信号的信噪比高，便于信号的检测。
4）形状和结构简单，便于加工以及各种检测元件的安装和组合。
5）材质应满足流体性质的要求，耐腐蚀，耐磨蚀，耐温度变化。
2、检测元件
检测元件安装在壳体上，可采用热敏、应变、磁电、电容、应力、光电、超声等敏感元件制作，用以检测发生体产生的卡门涡街信号。其检测方式有下面几种形式：
1）用设置在旋涡发生体内的检测元件直接检测发生体两侧差压；
2）旋涡发生体上开设导压孔，在导压孔中安装检测元件检测发生体两侧差压；
3）检测旋涡发生体周围交变环流；
4）检测旋涡发生体背面交变差压；
5）检测尾流中旋涡列。
除旋涡发生体和检测元件以外，涡街式流量计内部结构还包含前置放大器、滤波整形电路、D/A转换器、输出接口电路等部分，更多技术交流欢迎联系涡街流量计厂家——青岛和晟测控！
