1.接触器的作用与分类
接触器是一种可对交、直流主电路及大容量控制电路作频繁通、断控制的自动电磁式开关，它通过电磁力作用下的吸合和反力弹簧作用下的释放使触头闭合和分断，从而控制电路的通断。
2.接触器的结构与原理
接触器的结构如图所示。其中，电磁机构包括线圈、铁心和衔铁。
5.12CJ20系列交流接触器结构示意
触头系统中的主触头为常开触点，用于控制主电路的通断;辅助触头包括常开、常闭两种，用于控制电路，起电气联锁作用。其他部件还包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构和外壳等。
3.接触器的类型、主要技术参数及符号表示
目前,我国常用的交流接触器主要有CJ20、CJX1、CJX2、CJ12和CJ10等系列。引进产品中应用较多的有施耐德公司的LC1D/LP1D系列等，该系列产品采用模块化生产，产品本体上可以附加辅助触头、通电/断电延时触头和机械闭锁等模块，也可以很方便地组合成可逆接触器、星-三角启动器。另外，常用的交流接触器还有德国BBC公司的B系列，SIEMENS公司的3TB系列等。
4、接触器符号
新产品结构紧凑，技术性能显著提高，多采用积木式结构，通过螺钉和快速卡装在标准导轨上的方式加以安装。交、直流接触器的主要技术参数有额定电压、额定电流、吸引线圈的额定电压等。接触器的图形及文字符号如图5所示。
接触器的图形符号

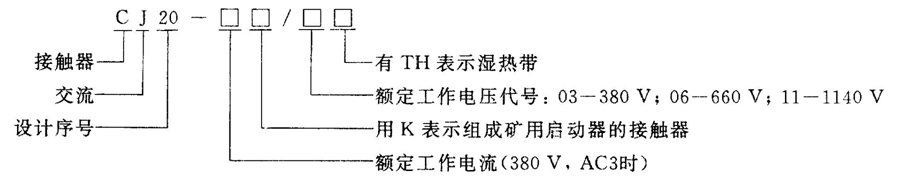

现以CJ20系列为例说明接触器型号的含义:
5.接触器常见故障与排除
(1)触头过热。产生此故障的原因是：
①触头压力不足。
②触头接触不良。
③电弧将触头表面烧坏。
以上三种原因会使触头接触电阻增加，使触头过热。
(2)触头磨损。接触器磨损分为电气磨损和机械磨损两种。
①电气磨损属于正常磨损，是因电弧高温使触头金属气化蒸发而造成的。
②机械磨损是由触头闭合时的撞击和触头表面的相对滑动摩擦造成的。
(3)触头不复位。产生这种故障的原因是：
①触头熔焊(电弧的高温将动、静触头焊在一起而不能分断的现象称为熔焊)。
②反作用弹簧弹力不够。
③机械运动部件被卡住。
④铁心端面有油污。
⑤铁心剩磁太大。
(4)衔铁振动噪声。产生这种故障的原因是：
①短路环损坏。
②动、静铁心由于衔铁歪斜或端面有污垢而造成接触不良。
③活动部件卡阻而使衔铁不能完全吸合。
(5)线圈过热或烧毁。产生这种故障的原因是：
①线圈匝间短路。
②动、静铁心端面变形或有污垢，闭合后有间隙。
③操作过于频繁。
④外加电压高于线圈额定电压，电流过大，产生热效应，严重时会烧毁线圈。
