电动套筒调节阀工作原理及选型应用

随着工业自动化的不断发展和进步，电动套筒调节阀作为一种重要的自动化控制元件，在各种工业领域中得到了广泛的应用。本文将重点介绍电动套筒调节阀的工作原理、选型及应用，以便更好地了解和掌握其应用特点和技术性能。



一、电动套筒调节阀工作原理

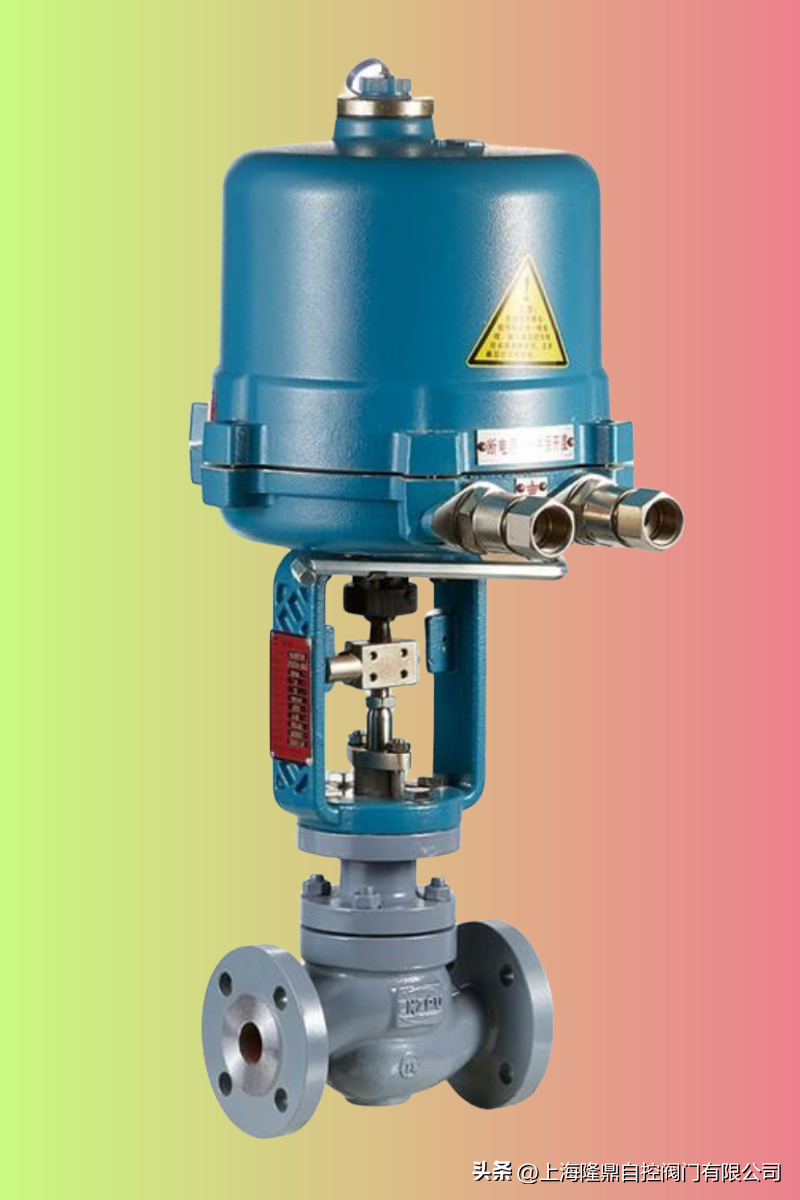

电动套筒调节阀由电动执行机构和套筒调节阀组成，其工作原理是通过电动执行机构驱动阀杆，使套筒调节阀的阀瓣在阀座内上下移动，从而控制流体的流量、压力等参数。当电动执行机构接收到控制信号后，会驱动阀杆转动，进而带动阀瓣在套筒内移动。当阀瓣移动到一定位置时，会与阀座产生一定的缝隙，使得流体通过该缝隙产生一定的流量。通过改变阀瓣的位置，可以实现对流体流量、压力等参数的控制。

电动套筒调节阀具有结构简单、调节精度高、流量特性好、耐磨性能强等特点。其套筒采用特殊材料和热处理工艺，具有良好的耐磨性和耐腐蚀性，能够延长使用寿命。同时，电动套筒调节阀的调节精度高，能够实现精确控制。



二、电动套筒调节阀的选型

在选择电动套筒调节阀时，需要根据实际应用需求进行选型。以下是选型时需要考虑的主要因素：

1.流体特性：根据流体种类、温度、压力、粘度等参数选择适合的阀体材料和密封材料。
2.流量特性：根据实际需求选择合适的流量特性，如线性、等百分比、抛物线等。
3.控制精度：根据控制要求选择具有合适控制精度的调节阀。
4.执行机构：根据提供电源和控制信号的类型，选择合适的电动执行机构。同时，需要考虑执行机构的输出力矩、推力、转动角度等参数是否满足要求。
5.防爆等级：对于易爆、易燃等特殊场合，需要选择具有防爆等级的调节阀和执行机构。
6.环境因素：考虑现场环境对调节阀的影响，如温度、湿度、振动等，选择适合的防护措施和安装方式。



三、电动套筒调节阀的应用

电动套筒调节阀作为一种重要的自动化控制元件，广泛应用于各种工业领域中。以下是一些典型的应用场景：

1.石油化工：在石油化工行业中，电动套筒调节阀被广泛应用于各种反应器、蒸馏塔、泵出口等工艺管道上，实现对流体流量、压力等参数的精确控制。
2.电力工业：在电力工业中，电动套筒调节阀被用于控制锅炉、汽轮机等设备的水循环系统，调节水的流量和压力等参数。
3.制药行业：在制药行业中，电动套筒调节阀被用于各种制药设备和管道中，实现对药液流量、压力等参数的控制。
4.食品工业：在食品工业中，电动套筒调节阀被用于各种食品加工设备和管道中，如饮料生产线、乳制品生产线等，实现对流体流量、压力等参数的控制。
5.其他领域：除上述领域外，电动套筒调节阀还广泛应用于纺织、造纸、冶金、环保等其他工业领域中。

总之，电动套筒调节阀作为一种重要的自动化控制元件，具有广泛的应用前景。了解其工作原理和选型要点，有助于更好地选择和应用适合实际需求的电动套筒调节阀，提高工业自动化控制水平。
