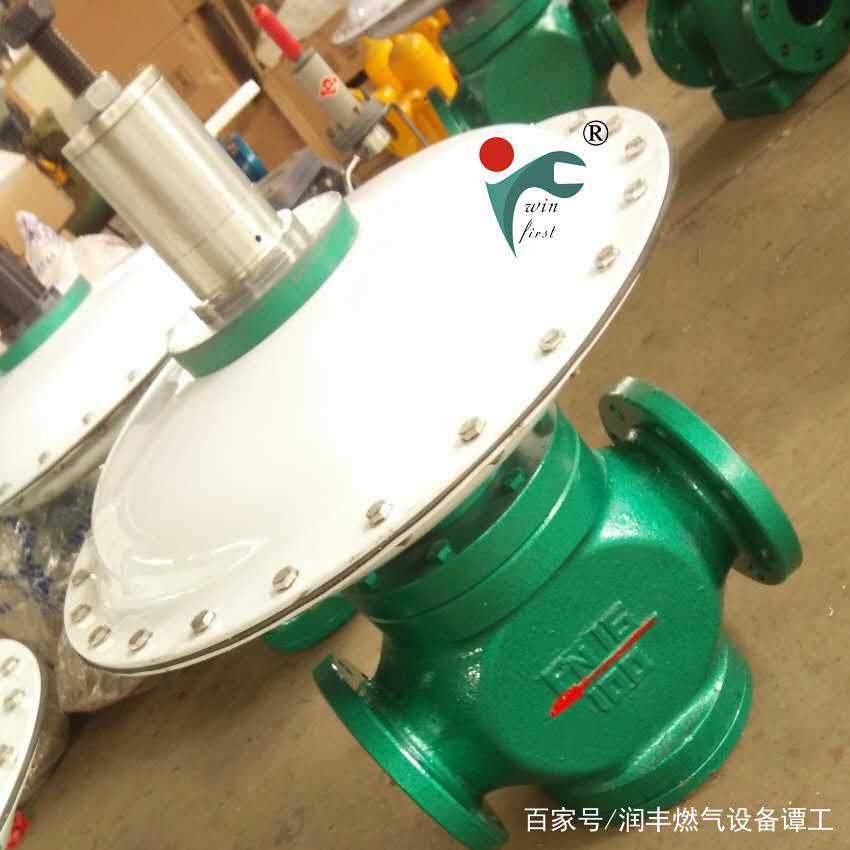

润丰分析直接作用式调压器的工作原理

直接作用式调压器只依靠敏感元件(皮膜)所感受的出口压力的变化，通过移动调节阀门进行压力调节。调压器的结构原理如图1所示。


正常情况下，作用在皮膜上方的弹簧给皮膜向下的力与作用在皮膜下方的燃气压力p处于平衡状态，管道下游压力处于稳定状态。当出口处的用气量增加或入口压力降低时，燃气出口压力P降低，造成PW，失去平衡。此时皮膜下降，使阀门开大，燃气流量增加，使压力恢复平衡状态。当出口处的用气量减少或入口压力增加时，燃气出口压力p即升高，造成pW，此时皮膜上升，带动阀门使开度减小，因此又逐渐使压力恢复到原来的状态。

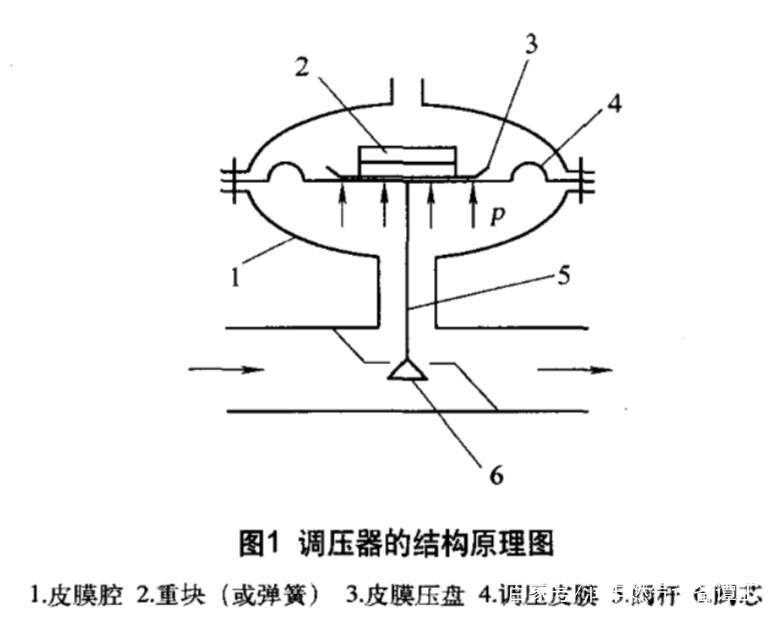

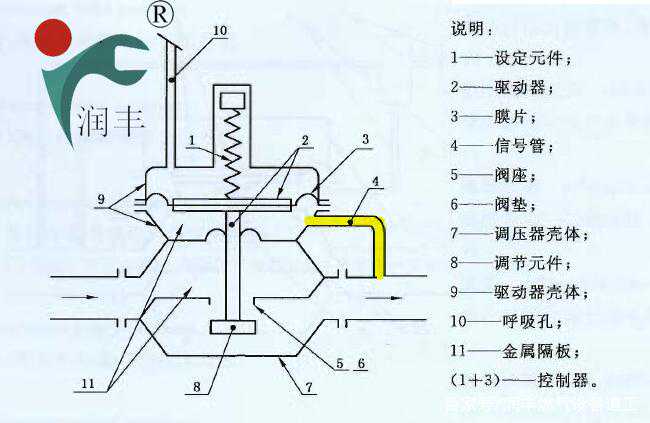

图1调压器的结构原理图

1．皮膜腔2．重块(或弹簧)3．皮膜压盘4．调压皮膜5阀扦6．阀芯

因此，不论用气量及入口压力如何变化，调压器可以通过弹簧的调节作用，经常自动地保持稳定的供应压力。

所以调压器和与其连接的管网是一个自调系统。
