基础知识/可控硅调压

可控硅调压应用广泛，简单可靠，可用于调速调光或电加热。

图一，经典应用


工作原理：R1、RP、R3、C1、C2、D组成脉冲形成网络触发双向可控硅VT,使VT在市电正负半周均保持相应正反向导通。调节RP阻值，即可改变VT的导通角，达到调节负载电压的目的。可用于家庭台灯调光、电熨斗、电热毯的调温及电风扇调速等。可控硅功率决定使用功率大小。

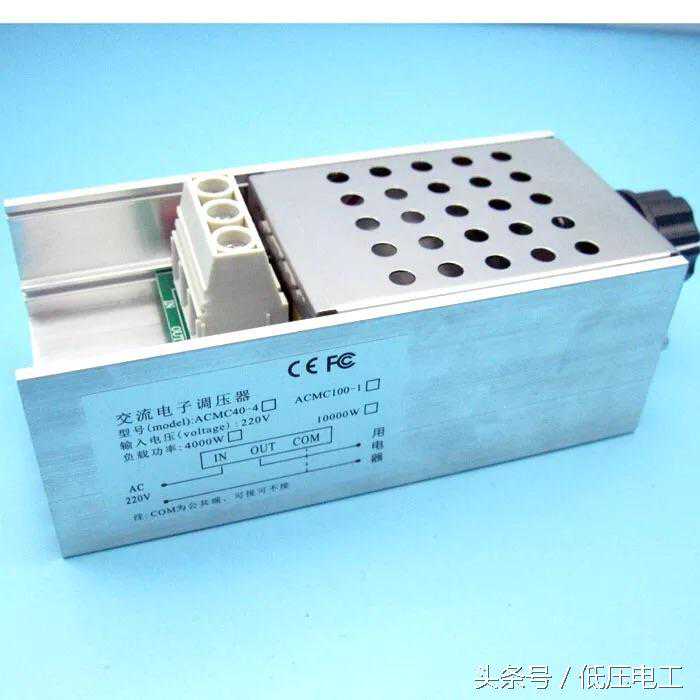

图二，市售成品模块

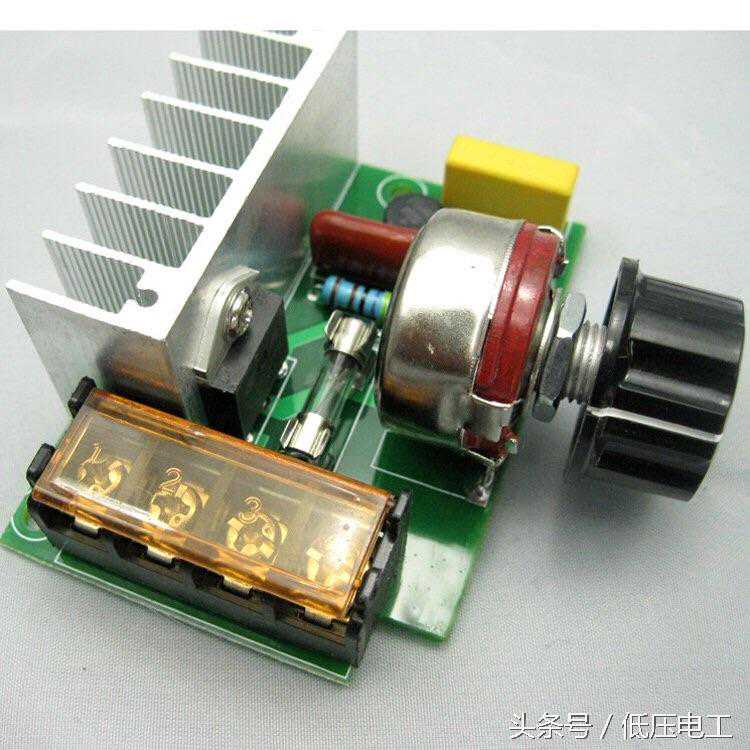

图三

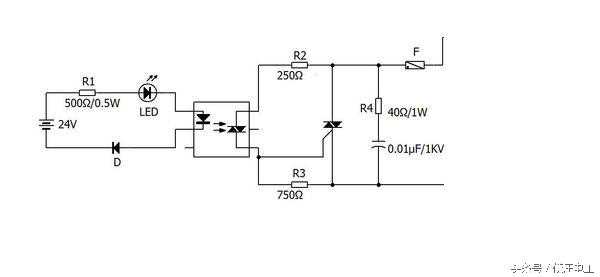

图四，光耦隔离可控硅调压

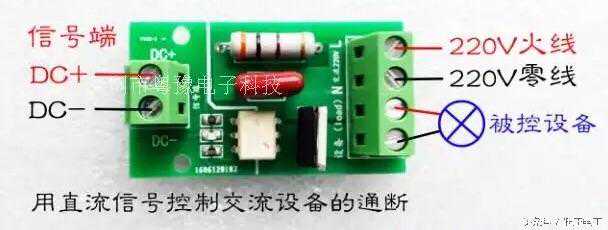

图五，光耦隔离可控硅成品模块


欢迎大神们交流探讨，分享经验，共同提高！
