一、热电偶补偿导线概念

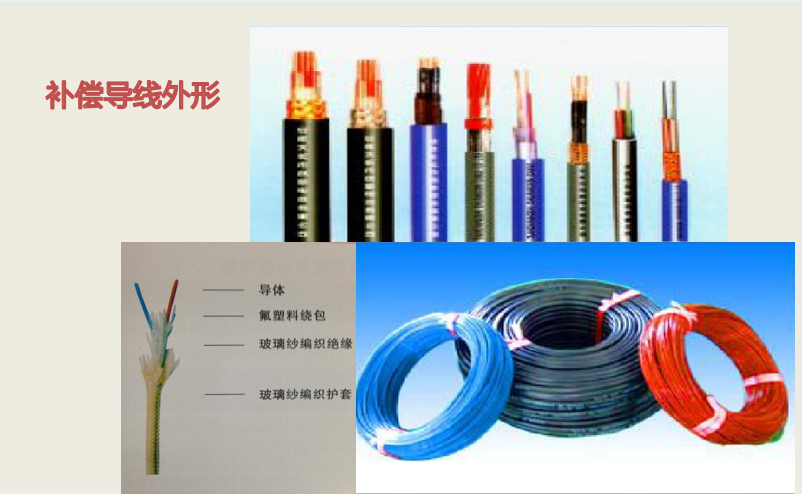

热电偶补偿导线简称补偿导线，通常由补偿导线合金丝、绝缘层、护套、屏蔽层组成。在一定温度范围内（包括常温）、具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。


二、热电偶补偿导线特点

1、改善热电偶测温线路的物理性能和机械性能，采用多股线芯或小直径补偿导线可提高线路的挠性，是接线方便，也可调节线路电阻或屏蔽外界干扰；

2、降低测量线路成本，当热电偶与测量装置距离很远，使用补偿导线可以节省大量的热电偶材料，特别是使用贵金属热电偶时，经济效益更为明显。

三、补偿导线工作原理


在一定温度范围内，热电性能与热电偶热电性能很相近的导线称为热电偶的补偿导线。

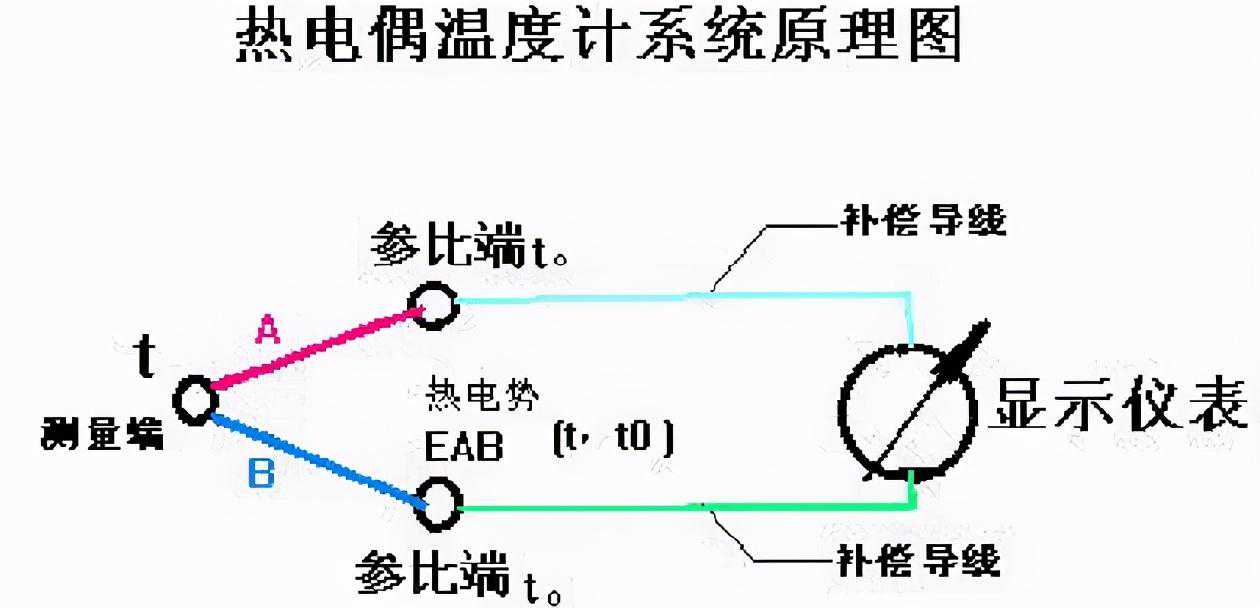

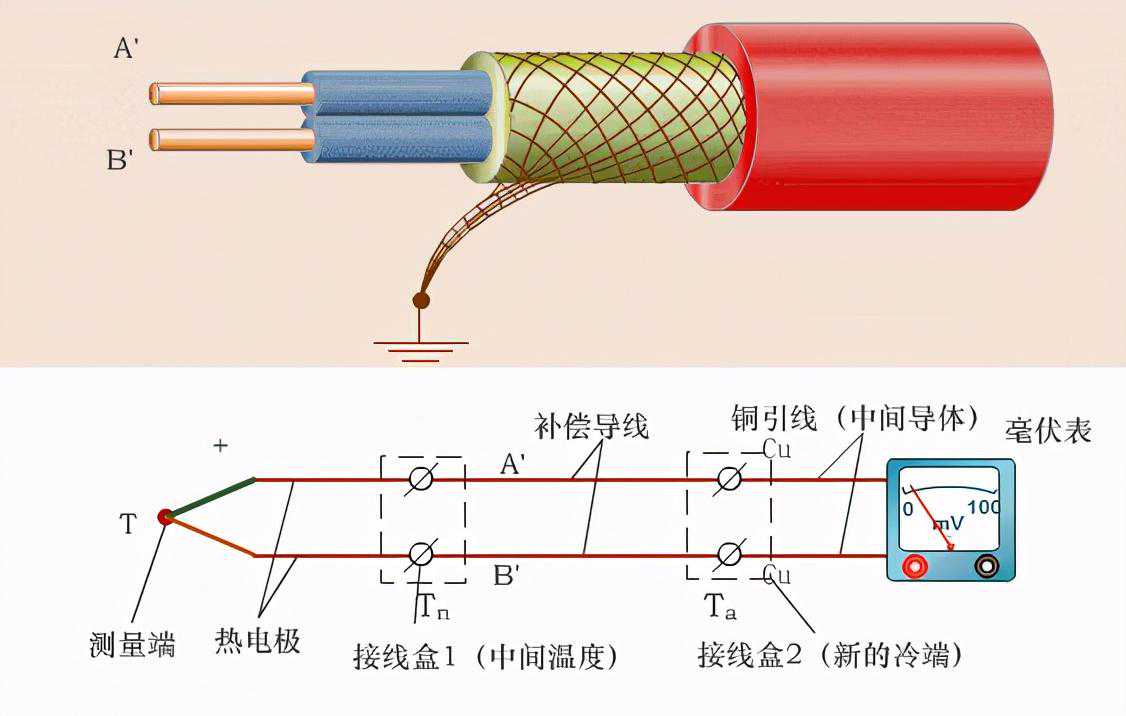

按热电偶中间温度定则，热电偶测温回路的总电势值只与热端和参比端的温度有关，而不受中间温度变化的影响，所以可用与热电偶材料相匹配的补偿导线来代替需要延伸的贵重热电偶材料，将参比端由热电偶接线盒延伸到仪表接线端，由补偿导线对原参比端温度进行补偿。


四、补偿导线的符号及型号

1、符号
S——表示热电特性为精密级补偿导线。普通级补偿导线不标字母；
G——表示一般用补偿导线；
H——表示耐热用补偿导线；
R——表示线芯为多股的补偿导线。线芯为单股的补偿导线不标字母；
P——表示有屏蔽层的补偿导线；
V——表示绝缘层或护套为聚氯乙烯材料（PVC）；
F——表示绝缘层为聚四氟乙烯材料；
B——表示护套为无碱玻璃丝材料。

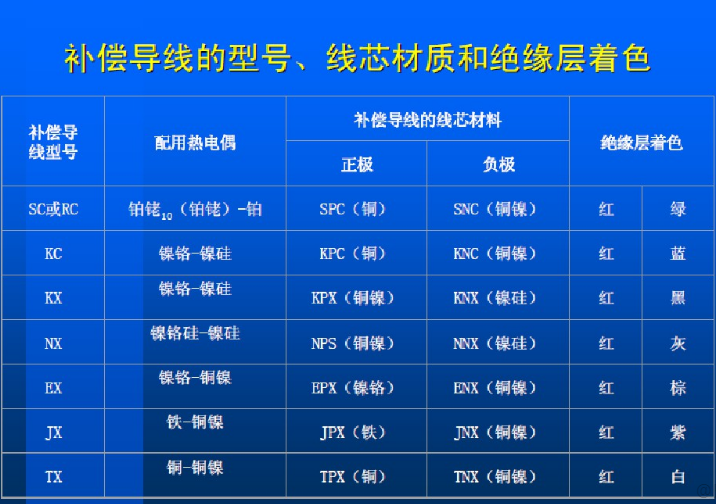

2、补偿导线的型号


五、在使用补偿导线时应注意事项

各种补偿导线只能与相应型号的热电偶配用，即是说各种热电偶和所配套使用的补偿导线在规定温度（如0～100℃）范围内必须一致。

补偿导线在与热电偶仪表连接时，正负极不能接错，且两对连接点要分别处于相同的温度。

补偿导线和热电偶连接点温度不得超过规定使用的温度范围。

要根据所配仪表的不同要求来选用补偿导线的经径，例如与动圈式仪表连接的补偿导线可选用线径较粗的，使其阻值小些这样才不会影响仪表的外接电阻值。
