电涌保护器（SPD）是用于限制瞬态过电压和泄放电涌电流的装置，电涌保护器至少包含一个非线性的元件，连接到电路和设备中，用于对雷电的直接和间接效应，以及其他瞬态过电压进行保护的电涌保护器。

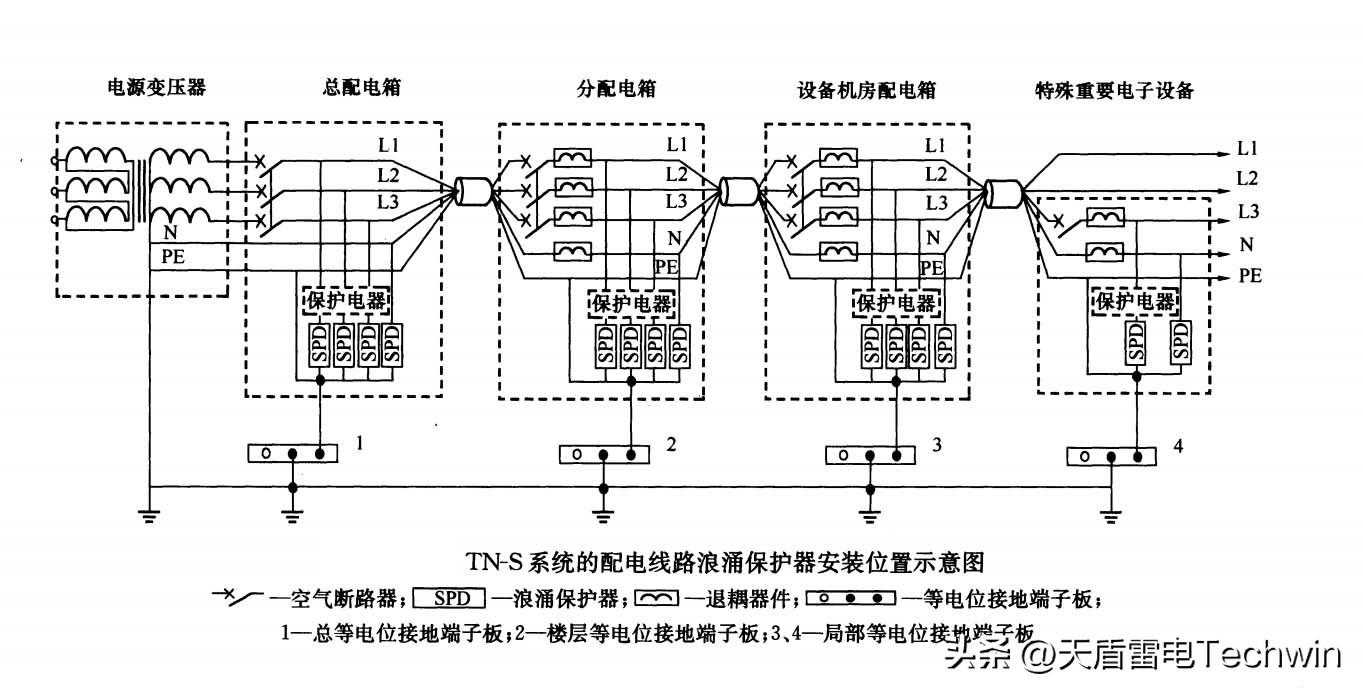

如何根据被保护设备特点选择电涌保护器，如何根据低压电源系统的不同形式安装电涌保护器，天盾雷电结合本公司产品的特点，介绍一些电涌保护器选型方法和技巧，可供工程设计人员实际应用中参考选型。

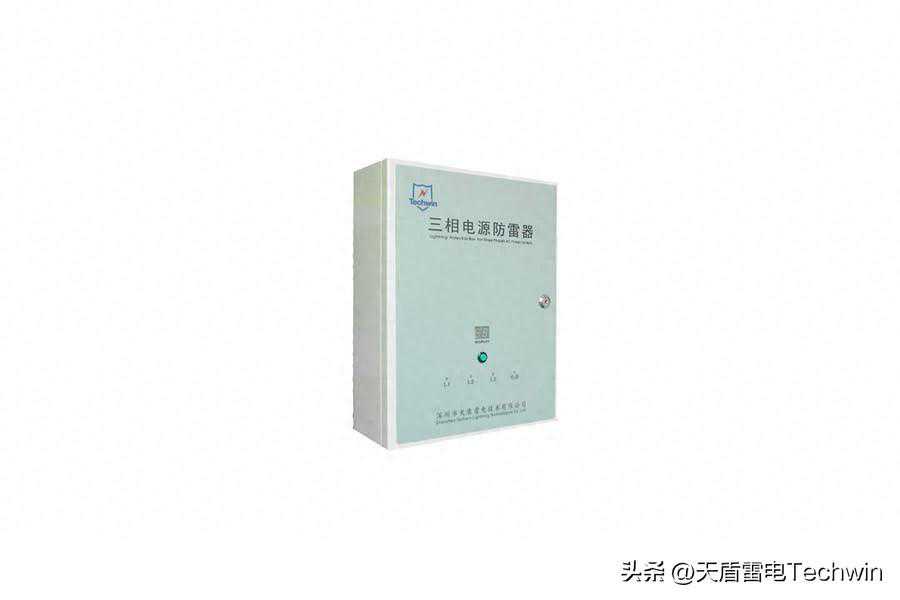

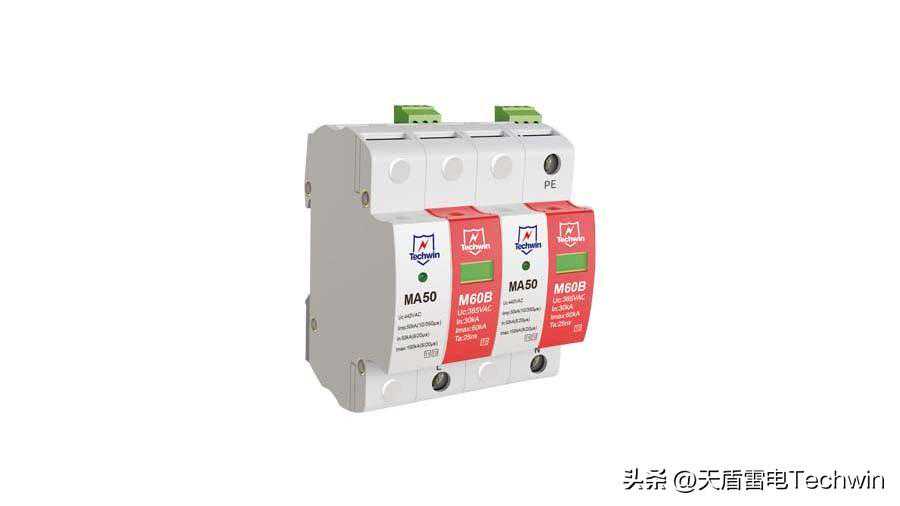

三相电源防雷器

一、电涌保护器选型的主要依据

根据《建筑物防雷设计规范》（GB50057-2010）的要求，电涌保护器安装和选型主要基于以下几个方面：

耐冲击电压：电涌保护器保护能力可依据需要保护的线路和设备的耐冲击电压，220/380V三相配电线路耐冲击电压可按表一规定取值;


I类一含有电子电路的设备，如计算机、有电子程序控制的设备

II类一如家用电器和类似负荷:

III类一如配电盘，断路器，包括线路、母线、分线盒、开关、插座等固定装置的布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等的一些其他设备:

V类一如电气计量仪表、一次线过流保护设备、滤波器。

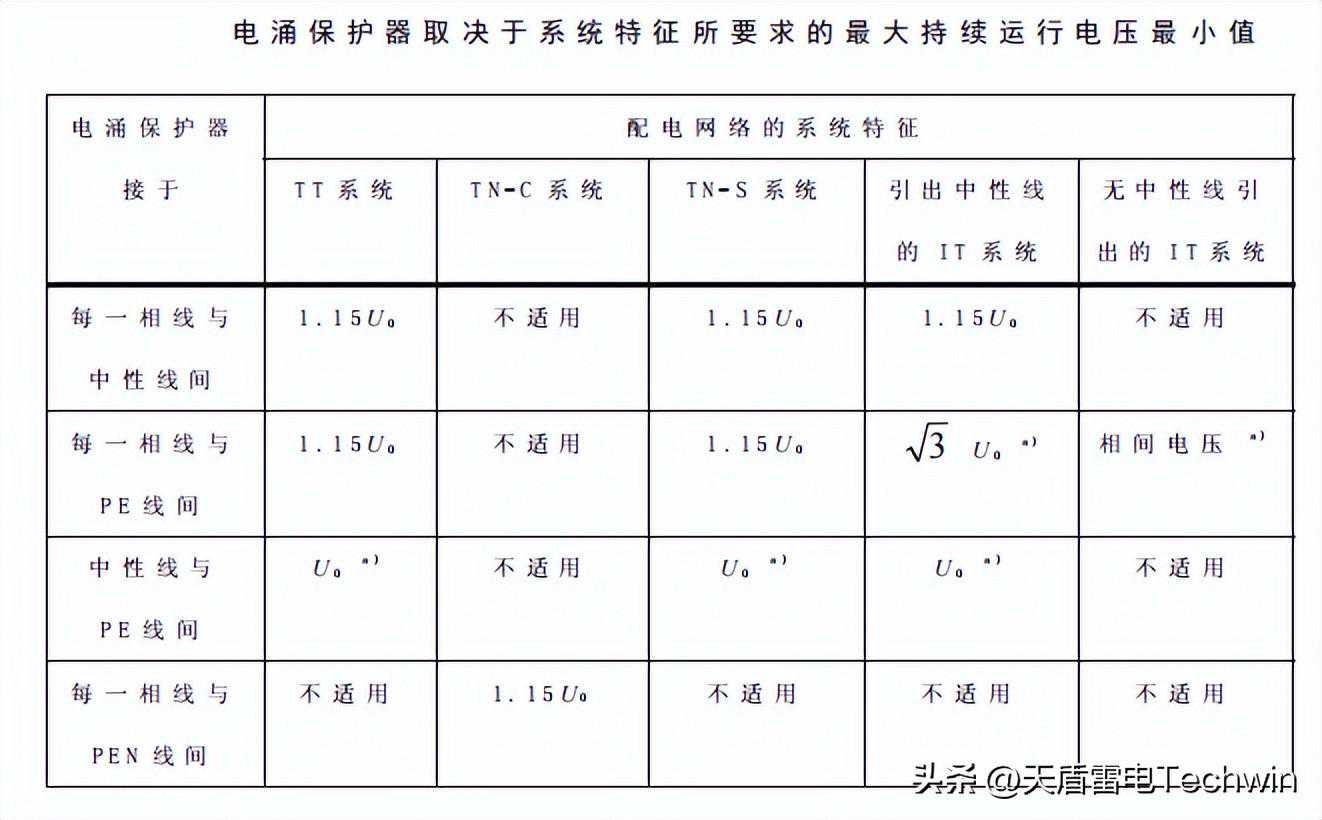

2,最大持续运行电压：电涌保护器的最大持续运行电压不应小于表二所规定的最小值:在电涌保护器安装处的供电电压偏差超过所规定的10%以及谐波使电压幅值加大的情况下，应根据具体情况对限压型电涌保护器提高表所规定的最大持续运行电压最小值


注:1标有a)的值是故障下最坏的情况，所以不需计及15%的允许误差。

2U。是低压系统相线对中性线的标称电压，即相电压220V。

3此表基于按标准做过相关试验的电涌保护器产品


电涌保护器选型的主要参数

1.电涌保护器放电电流：

II类试验的标称放电电流In:流过SPD具有8/20波形电流的峰值。

II类试验的最大放电电流Imax:具有8/20波形和制造商声明幅值的流过SPD电流的峰值注:Imax大于或等于In。

I类试验的冲击放电电流imp:流过SPD具有指定转移电荷量Q和在指定时间内具有指定比能量W/R的放电电流峰值.

2.电涌保护器冲击试验的分类:

I类试验classItest

按峰值等于冲击放电电流Iimp值的10/350冲击电流和1.2/50冲击电进行的试验;

II类试验classIItest

按标称放电电流In和12/50冲击电压进行的试验;

III类试验classIItest

按1.2/50电压波形和8/20电流波形的复合波发生器进行的试验;

3.额定负载电流IL:能提供给连接到SPD保护输出端的阻性负载的最大持续额定交流电流有效值。

最大持续工作电压Uc:可连续地施加在SPD保护模式上的最大交流电压有效值;

电压保护水平Up:由于施加规定陡度的冲击电压和规定幅值及波形的冲击电流而在SPD两端之间预期出现的最大电压；

电压保护水平反映了电涌保护器的限压能力，越小越好；保护水平应小于或等于被保护设备的耐受电压Uw，以确保设备不受损坏。

电涌保护器的保护模式：电涌保护器的保护模式分为L-PE、N-PE、L-N、L1-L2、L1-L3、L2-L3等多种保护模式。保护模式应根据供电系统的接地方式和设备的接线方式选择，以实现全面有效的保护。

后备保护：指浪涌保护器前端串联的熔断器或断路器，用于在浪涌保护器故障时切断其供电，防止发生火灾或爆炸。后备保护应根据浪涌保护器的额定负载电流和最大后备保护熔断器电流选择合适的规格和型号。

状态指示器：电涌保护器状态指示器，指示SPD或者SPD的一部分的工作状态的装置。可是本体的可视和/或音响报警,和/或可具有通控信号装置/或输出触头能力，通称脱扣指示，遥信等


深圳天盾电涌保护器的选型步骤：

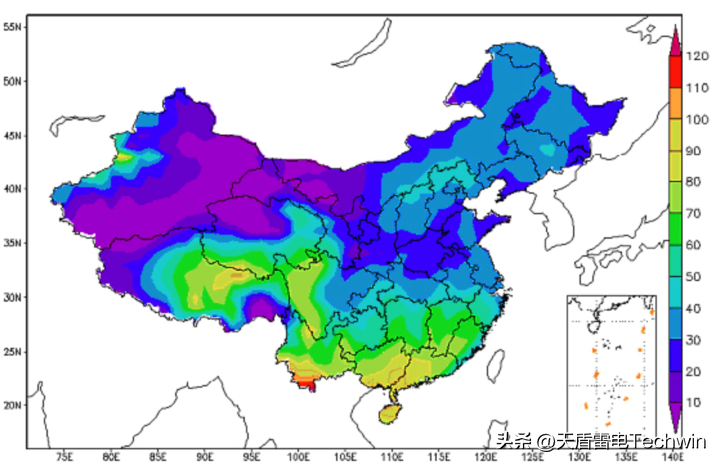

1.确定被保护设备或系统所属的建筑物类别（一类、二类或三类）,雷暴日区分：少雷区为年平均雷暴日数不超过25天的地区;中雷区为年平均雷暴日数在25～40天以内的地区；多雷区为年平均雷暴日数在40～90天以内的地区；强雷区为年平均雷暴日数超过90天的地区。确定所需配置的防雷浪涌保护器的级别（一级、二级或三级）和数量

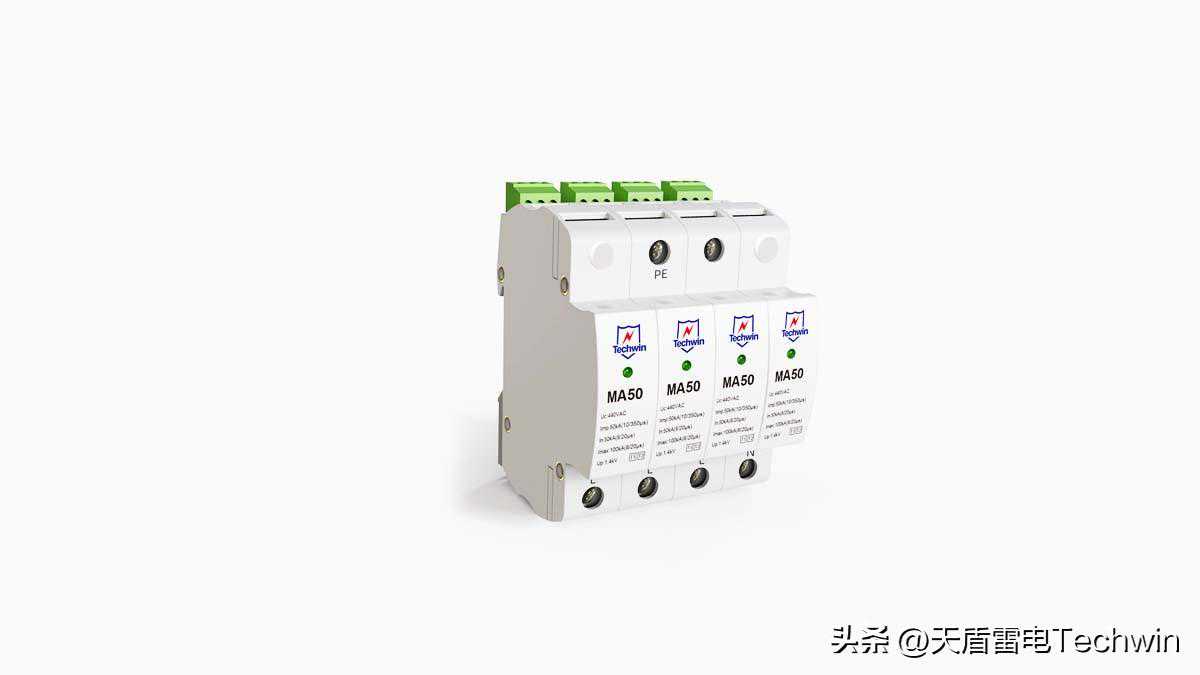

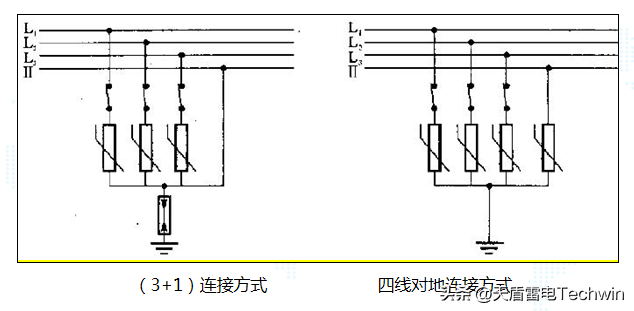

2,依据电源SPD连接方式,确定所需配置的电涌保护器的类型（L-N、L/N-PE或L-L）和模式（1P、2P、3P或4P）


3.依据供电环境，电压波动情况：涉及城市、郊区、高山及偏远地区，参考国家标准GB50057-2010《建筑物防雷设计规范》，GB50343-2012《建筑物电子信息系统防雷技术规范》，确定所需配置的防雷电涌保护器的最大持续工作电压（Uc）、通流容量（Iimp或Imax）



4.参考国家标准GB50057-2010《建筑物防雷设计规范》，确定所需配置的防雷浪涌保护器的外形尺寸、接线方式、安装方式、防尘、防潮、防腐、耐温等结构特点和环境适应性。

总的来说，电涌保护器的选型需要考虑多个因素，包括设备类型、电源连接方式、供电环境等。天盾雷电电涌保护器以其全面的产品特性和简便的选型步骤，为工程设计人员提供了一种可靠的防护解决方案。在电涌保护领域，选择天盾雷电是选择安心的保障。
