(Profibus-DP)驱动
DPN驱动,使用的协议是PROFIBUS-DP;
□DP为主从站工作模式;

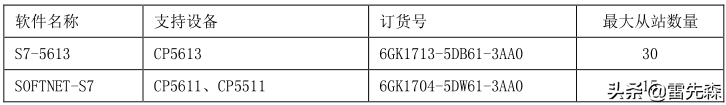

□计算机可使用CP5611、CP5613、CP5511/5512(笔记本)中作为主站(DP-Master);
□所有具有DP-Slave协议接口的设备均可作为从站,但须提供相应的*.gsd/gse文件;
□以EM277作为从站来说明;
□安装SIMATICNET及其DP-Master协议授权,即

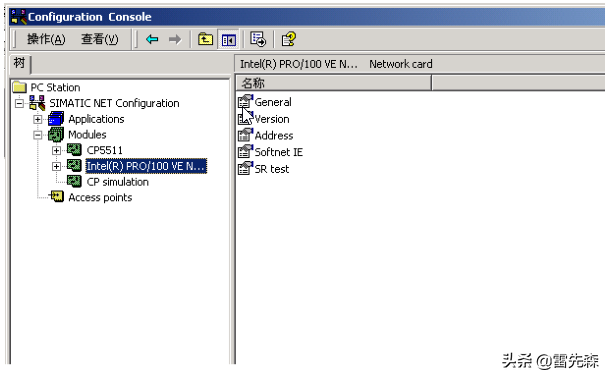

□从开始-SIMATICNET-SETTINGS-CONFIGURATIONCONSOLE处进入,在其最终界面中的MODULES下会出现CP5511/CP5611/CP5613卡:
□从GENERAL下,把PGOPERATION改为CONFIGUREDMODE,并选择槽索引号,如2:
□在桌面上有stationconfigurator,启动后,CP5511/CP5611/CP5613应出现在其中的2号槽中,通过STATIONNAME按钮为计算机命名,如PC1;在3槽中加如Application;
□启动STEP7或NCM,新建项目,在项目中插入一个PCSTATION,命名为PC1;
□在SetPG/PCInterface中,使S7ONLINE对应为PCinternal(local);
□并进入PC1的硬件配置组态;
□从硬件配置画面中的OPTIONS/INSTALLNEWGSD选择安装EM277_GSD文件,使系统可以在
Profibus-DP中可以找到EM277设备;
□PC1的硬件配置组态中,在2号槽插入CP5511/5511/5613,并设定网卡的网络地址、波特率、Profile
等参数;
□在3号槽中插入Application;
□把网卡设为DP-Master,然后会出现DP总线;
□被访问的所有从站必须被组态挂接到DP总线上,否则驱动程序不能通过初始化,提示008F错误;
□往DP总线上加入EM277从站,设定地址为3,必须与EM277上的设定一致;
□如下图:

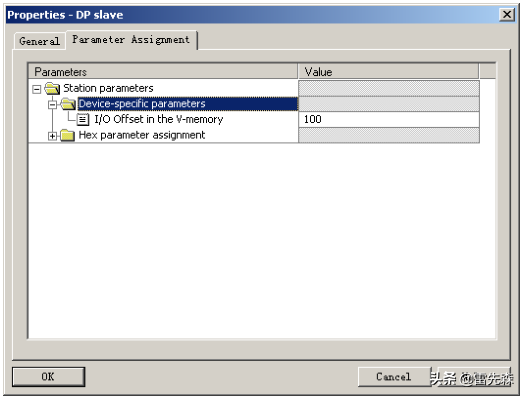

□双击EM277从站,设定可访问的S7-200中VB区的起始地址,如从VB100开始使用;
□选中EM277从站后,会在下面出现设备地址表;
□选择设备地址表中的第一行;

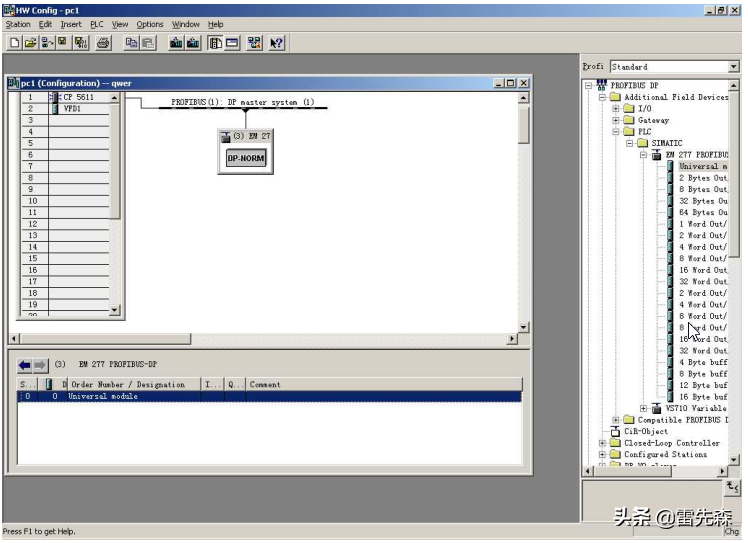

□从Profibus-DP中的EM277下选择Universalmodel,并加入到设备地址表中;
□如下图:

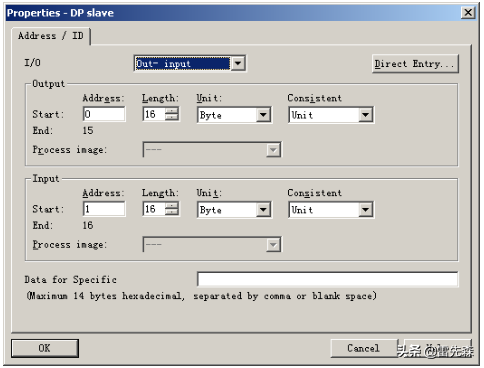

□双击设备地址表第一行,出现下面界面,分别设定S7-200中被读或被写的字节数,例如各16字节;
□则在S7-200中,VB100-VB115被写,对应计算机的"Q-输出数据",VB116-VB131被读,对应计算机的
"I-输入数据",
□然后把PC的组态下传到stationconfigurator中,并查看是否有错误;

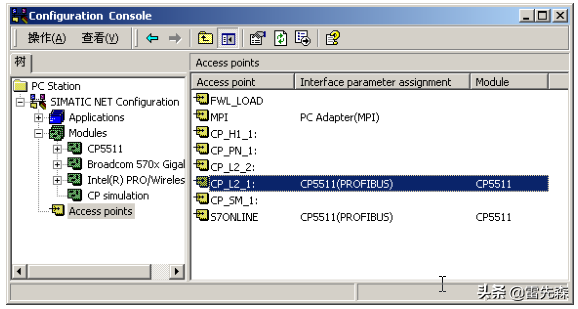

□再进入CONFIGURATIONCONSOLE,选择"accesspoints",使"CP_L2_1"指向CP5611/5511/5613(P
ROFIBUS):

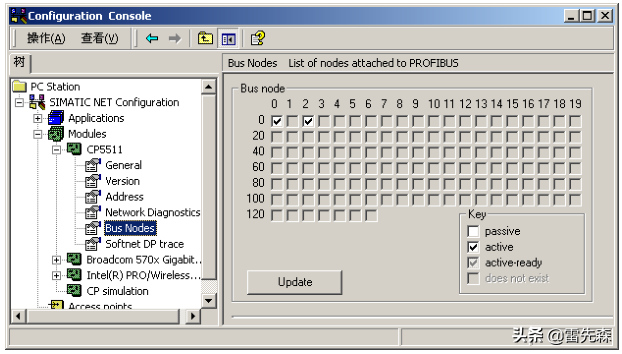

□从CONFIGURATIONCONSOLE中,选择CP5511/5613/5611下的BUSNodes,检测网络设置是否正确:
□选择设备通讯功能,执行安装驱动程序任务,出现下面对话框:
□选择DPN驱动程序,进行安装;
□选择设备通讯功能,执行启动驱动程序任务,出现下面对话框,选择DPN:

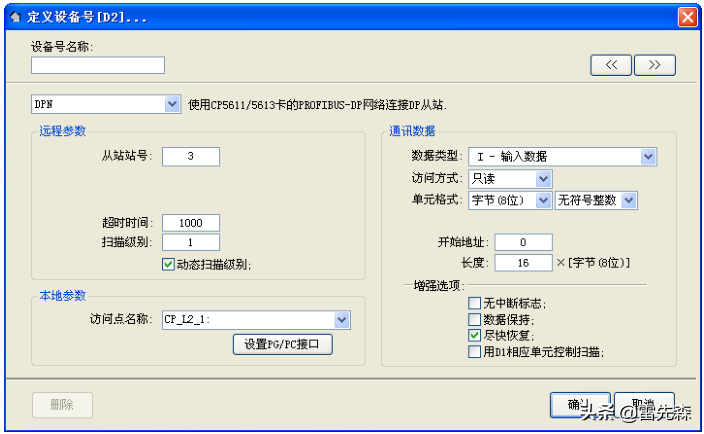

□选择设备通讯功能,执行定义设备数据表任务,在出现的设备数据表中定义某个设备号:
□本地设备名称必须为CP_L2_1,从站站号为EM277的地址;

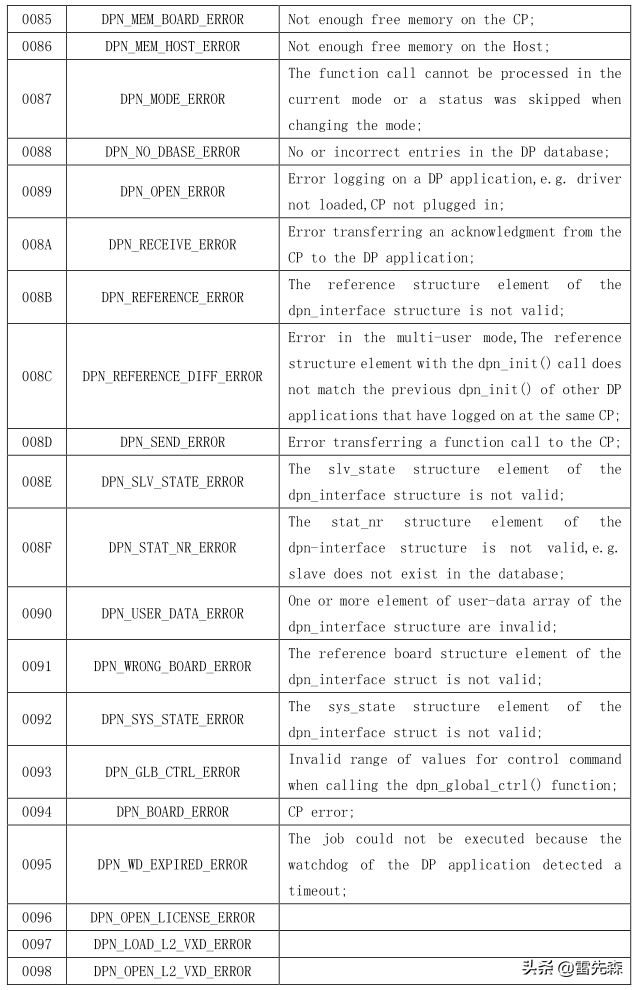

□错误代码描述:
