工业离子交换设备主要由固定床、移动床和流动床。目前使用最广泛的是固定床，包括单床、多床、复合床和混合床。
离子交换设备的构成，包括桶体、进水装置、排水装置，再生液分布装置及体外有关管道和阀门。
固定床按照原水、再生液的流通方向及运行方式有如下几种分类：

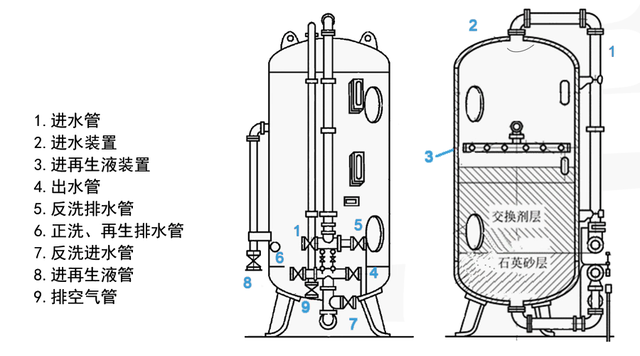

顺流式固定床离子交换器，其运行时原水的流动，以及再生时再生液的流动方向均为由上向下，所以称为顺流；结构组成：
顺流式固定床

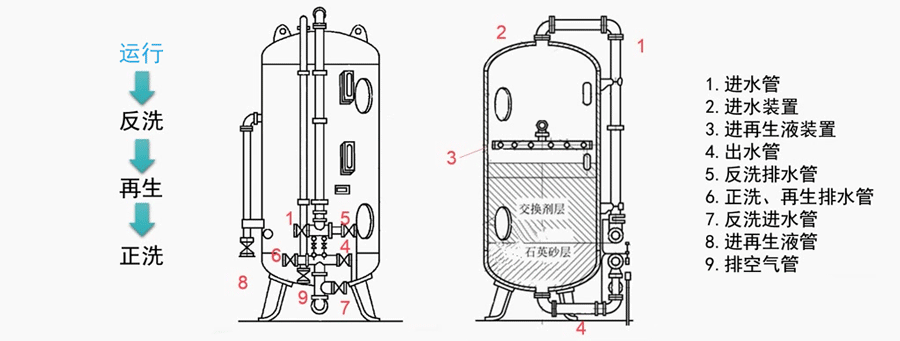

顺流式固定床离子交换器，它离子交换器的工作过程包括运行、反洗、再生、正洗这几个阶段。运行时，原水经进水管和进水装置，均匀地分配到离子交换树脂层的上部，分别经过树脂层、石英砂垫层后，经底部的出水管收集后排出。
运行过程
当树脂达到饱和后，就需要开始再生阶段；首先进行水的反冲洗，从底部进反冲洗水，分别经过石英砂垫层、树脂层后，经过上部的反洗排水管排出。
最后再用干净的软化水进行正洗，软化水经过进水管、进水装置，经过树脂层、石英砂垫层后，从底部排出。清洗结束后即可再次投入运行。

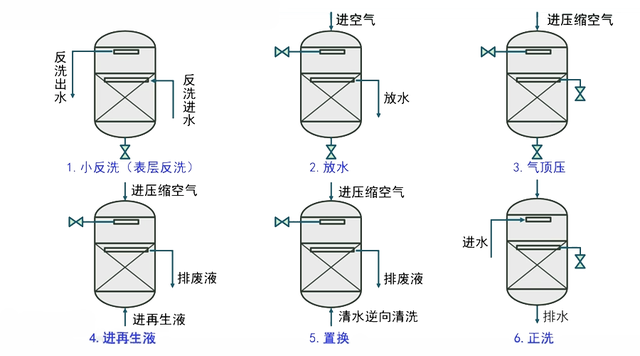

再来看一下逆流式（对流）固定床离子交换器。该交换器运行时，被处理的原水自上而下流动；再生时的再生液则自下而上流动。与顺流式相比，逆流式离子交换器的再生方式要略微复杂一些，以逆流式交换器顶压法再生过程为例：
逆流式交换器再生过程

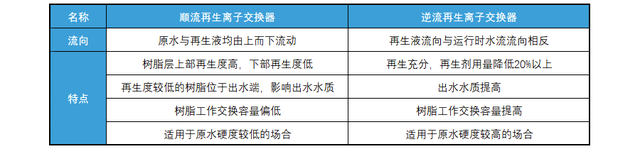

最后对顺流式和逆流式离子交换器的再生进行一下简单的对比：
