艾默生TD3000变频器

艾默生TD3000变频器频率设定方式

艾默生TD3000变频器具有10种频率设定方式，可在变频器停机或者运行状态时，设置变频器的当前频率。

0数字设定1

变频器上电时直接将功能码的值设置为变频器的当前设定频率。在变频器处于运行或者停机状态时，均可通过键盘来改变变频器的当前设定频率。但此时并不更改的设定值。只有出现电源掉电状态时，才将当前设定频率自动存储到中。

1数字设定2

操作与“数字设定1”相同。唯一区别是：出现电源掉电状态时，设定频率不保存。

2数字设定3

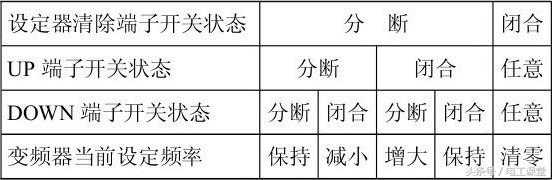

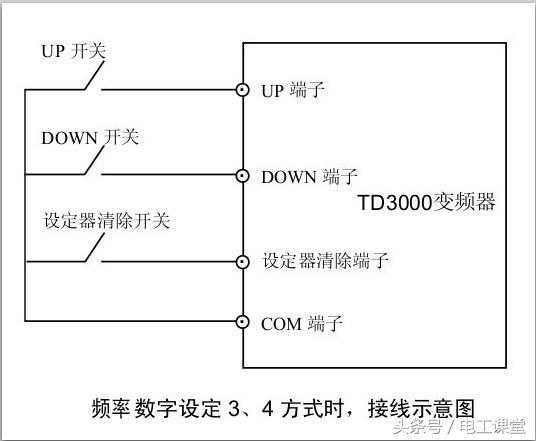

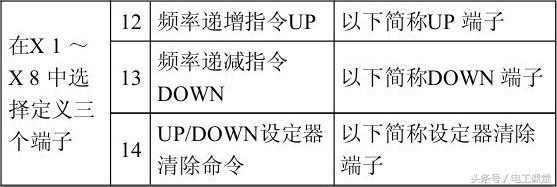

在此方式下，可通过设定外部控制端子的功能，进行变频器的当前频率设定。选择该设定方式时，预先设定如下参数：（1）在参数中，定义X1X2X3三个端子（或者其它三个端子）分别为12（UP）13（DOWN）14（UP/DOWN设定器清除命令）（2）在功能码中，设置用UP/DOWN端子进行频率设定时的数值变化速率。

3数值设定4

基本操作与“数字设定3”相同，区别是：在接收到STOP命令，开始执行停机过程时，变频器的当前设定频率被自动记忆，作为下次运行时的频率设定值。在停机状态时，设定器清除命令端子机械有效，UP/DOWN端子无效。

4数字设定5

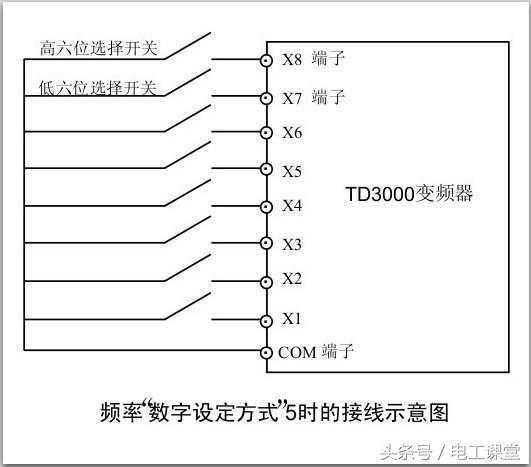

在此方式下，不必专门设定外部控制端子的功能，可直接利用X1----X8端子的外接开关，进行变频器当前频率数字，使用前必须将X1---X8端子通过外接开关连接到COM端子，下图

在此方式下使用时，端子及外接开关的状态定义如下：

外接开关闭合：定义为端子ON状态，输入二进制数值1

外接开关分断：定义为端子OFF状态，输入二进制数值0。

在变频器运行或者停机状态时，均可通过X1---X8端子按12bit二进制码的方式，设置变频器的当前设定频率。

X6---X1端子用于设置二进制数据，每一次有效设置确定12bit二进制码设定值中的高六位或者低六位。X8X7端子分别用于选择12bit二进制码设定值的高六位和低六位，并控制二进制设定值的输入操作。

每次上电时，变频器的当前设定频率中的设置为零。在输入二进制码设定值中的高六位或者低六位时，应先设置好X6---X1端子的开关。X8X7端子同时ON或者OFF时，12bit二进制码设定值处于保持状态。如果X8X7端子的组合状态有效变化一次，则输入一次二进制的高六位或者低六位。X8X7端子的组合状态有效变化一次，则输入一次二进制码的高六位或者低六位，建议设定数据时，先输入低六位，后输入高六位。选择数字设定5方式时，由定义的X1---X8端子的功能自动失效。当取消该设定方式时，由定义的端子功能恢复，请注意正确设置各端子的状态。

5模拟给定

模拟给定有三个互相独立的物理通道，AI1，AI2，AI3。这三个模拟信号端子均可被选择作为主给定，其中，AI2，AI3还可作为辅助给定。AI1，AI3为电压信号输入通道，各有七种模拟信号输入范围可供选择设置。AI2为电压/电流信号输入通道，可设置六种信号输入范围，通过控制板上的CN10的跳线开关位置选择选择电压/电流信号输入。当选择电流输入时，CN10的跳线短路块应位于I侧，此时该通道的输入电阻为500欧，当选择模拟设定方式时，可在参数中定义具体的应用数据。有关模拟输入信号与设定频率的输入输出特性曲线，请参见F6参数组说明。

6通讯给定（RS485串行通讯数字给定）

上位机通过变频器内置的标准RS485特性接口，设置变频器的当前设定频率。具体编程方法，操作方法，通讯协议等，请参见F9参数组的说明。

7复合给定1（RS485串行通讯数字给定+模拟设定）

8复合给定2（模拟设定+功能码数字设定）

9外部开关频率数字设定

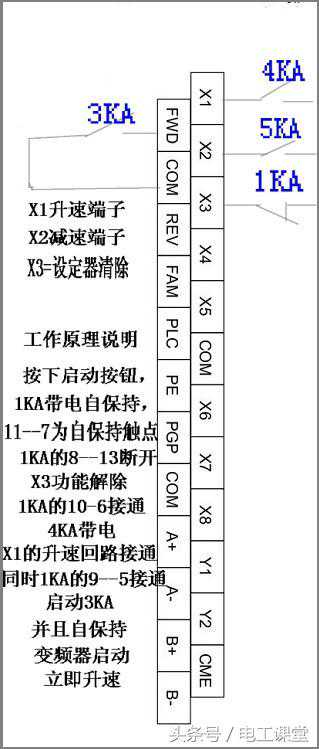

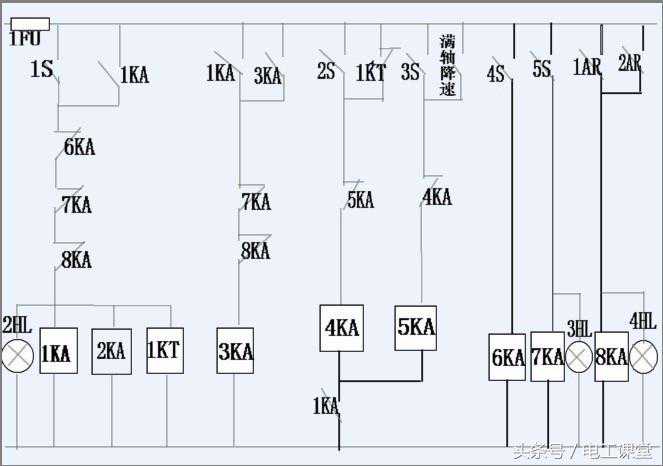

艾默生TD3000变频器启动控制工作原理说明，按下启动按钮，1KA带电自保持，11--7为自保持触点，1KA的8--13断开，X3功能解除，1KA的10-6接通，4KA带电，X1的升速回路接通，同时，1KA的9--5接通，启动3KA,并且自保持，变频器启动，立即升速。
