一、设备基础种类（选择题）


二、设备基础混凝土强度的验收要求（选择题+案例分析小问）

基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求.

记忆口诀：养护配枪

三、机械设备安装的一般程序（选择+案例分析小问）

机械设备安装的一般程序设备开箱检查→基础检查验收→基础测量放线→垫铁设置→设备吊装就位→设备安装调整→设备固定与灌浆→设备零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。

记忆口诀：想茶凉点，就调酱，不加食盐

四、设置垫铁的作用

一是找正调平机械设备，通过调整垫铁的厚度，可使设备安装达到设计或规范要求的标高和水平度；

二是能把设备重量、工作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀地传递到基础。

五、设备灌浆

设备灌浆分为一次灌浆和二次灌浆。

一次灌浆是设备粗找正后，对地脚螺栓预留孔进行的灌浆。

二次灌浆是设备精找正、地脚螺栓紧固、检测项目合格后对设备底座和基础间进行的灌浆。

六、螺纹连接件装配（选择题+案例分析小问）

有预紧力要求的螺纹连接常用紧固方法：定力矩法、测量伸长法、加热伸长法、液压拉伸法。

记忆口诀：力量加压

七、过盈配合件装配

过盈配合件的装配方法，一般采用压入装配、低温冷装配和加热装配法，而在安装现场，主要采用加热装配法。

八、齿轮装配（案例分析题）

①齿轮装配时，齿轮基准面端面与轴肩或定位套端面应靠紧贴合，且用0.05mm塞尺检查不应塞入；基准端面与轴线的垂直度应符合传动要求。

②相互啮合的圆柱齿轮副的轴向错位，应符合下列规定:

齿宽B≤100mm时，轴向错位应≤5%B

齿宽B100mm时，轴向错位应≤5mm

③用压铅法检查齿轮啮合间隙时，铅丝直径不宜超过间隙的3倍，铅丝的长度不应小于5个齿距，沿齿宽方向应均匀放置至少2根铅丝。

④用着色法检查传动齿轮啮合的接触斑点，应符合下列要求:

应将颜色涂在小齿轮上，在轻微制动下，用小齿轮驱动大齿轮，使大齿轮转动3一4转。

圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；圆锥齿轮的接触斑点，应趋于齿侧面的中部并接近小端；齿顶和齿端棱边不应有接触。

可逆转的齿轮副，齿的两面均应检查。

九、联轴器装配要求（案例分析题）

联轴器装配时，两轴心径向位移、两轴线倾斜和端面间隙的测量方法的要求：

①将两个半联轴器暂时互相连接，应在圆周上画出对准线或装设专用工具，其测量工具可采用塞尺直接测量、塞尺和专用工具测量或百分表和专用工具测量。

②将两个半联轴器一起转动，应每转90°测量一次，并记录5个位置的径向位移测量值和位于同一直径两端测点的轴向测量值。

④测量联轴器端面间隙时，应将两轴的轴向相对施加适当的推力，消除轴向窜动的间隙后，再测量其端面间隙值。

十、滑动轴承装配

①瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数，应符合随机技术文件规定。

对于厚壁轴瓦，在未拧紧螺栓时，用0.05mm塞尺从外侧检查上下轴瓦接合面，任何部位塞入深度应不大于接合面宽度的1/3；

对于薄壁轴瓦，在装配后，在中分面处用0.02mm塞尺检查，不应塞入。薄壁轴瓦的接触面不宜研刮。

②轴颈与轴瓦的侧间隙可用塞尺检查，单侧间隙应为顶间隙的1/2一1/3。轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径不宜大于顶间隙的3倍。

十一、滚动轴承装配（选择+案例分析小问）

装配方法有压装法和温差法两种。

（1）采用压装法装配时，压入力应通过专用工具或在固定圈上垫以软金属棒、金属套传递，不得通过轴承的滚动体和保持架传递压入力；

采用温差法装配时，应均匀地改变轴承的温度，轴承的加热温度不应高于120℃，冷却温度不应低于-80C。

（2）轴承外圈与轴承座孔在对称于中心线120°范围内、与轴承盖孔在对称于中心线90°范围内应均匀接触，且用0.03mm的塞尺检查时，塞尺不得塞入轴承外圈宽度的1/3。

（3）轴承装配后应转动灵活。采用润滑脂的轴承，应在轴承1/2空腔内加注规定的润滑脂；采用稀油润滑的轴承，不应加注润滑脂。

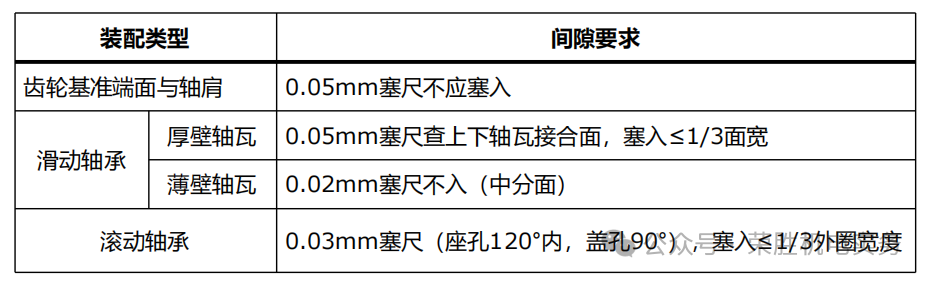

十二、关于塞尺简图


学完练一练

单选1、下列设备基础中，属于按使用功能划分的是（）

A.垫层基础

B.联合基础

C.减振基础

D.箱式基础

答案：C

多选2、设备基础强度验收，主要检查验收其（）是否符合设计要求。

A.外观观感

B.混凝土配合比

C.混凝土养护

D.基础的坐标位置

E.混凝土强度

答案：BCE

单选3、机械设备安装中，垫铁不能实现的功能是（）

A.调整水平度

B.传递载荷

C.调整标高

D.减少振动

答案：D

多选4、关于齿轮装配的说法，错误的有（）

A.齿轮基准面端面与轴肩端面不应靠紧贴合

B.压铅法检查齿轮啮合间隙时，铅丝长度不小于3个齿距

C.着色法检查齿轮接触斑点时，用大齿轮驱动小齿轮

D.圆柱齿轮和蜗轮的接触斑点应趋于齿侧面中部

E.可逆转的齿轮副，齿的两面均应检查

答案：ABC

多选5、机械设备联轴器装配时，需测量的项目有（）

A.两轴心径向位移

B.外径光洁度

C.联轴器外径圆度

D.两轴线倾斜

E.联轴器端面间隙

答案：ADE

单选6、机械设备典型零部件装配的要求，正确的是（）

A.齿轮装配时，圆柱齿轮和涡轮的接触斑点应趋于齿侧面顶部

B.联轴器装配时，应将两个半联轴器每转180°测量一次

C.滑动轴承装配时，轴颈与轴瓦的侧间隙可用塞尺检查

D.采用温差法装配滚动轴承时，加热温度不应高于150℃

答案：C

多选7、下列轴承装配要求中，说法正确的是（）

A.滑动轴承装配时，薄壁轴瓦的接触面不宜刮研

B.滑动轴承单侧间隙应为顶间隙的1/2~1/3

C.采用温差法装配滚动轴承时，加热温度不应高于120℃

D.采用压装法装配滚动轴承时，可以通过轴承的滚动体传递压入力

E.采用稀油润滑的滚动轴承，应加注润滑脂

答案：ABC
