自制超迷你的加热台。PD20V供电，加热面大小5.6*5.6cm，可以通过两个按键设置参数。
本文主要记录制作步骤，并介绍加热台的完整功能。
实物图
1.默认页面功能
左上角显示实时温度
中间显示电压和设定温度
右上角显示加热状态(恒温，加热，关闭)
左下角显示实际温度和设定温度
右下角显示PWM占空比(实时功率)
2.按键功能
短按或长按左右按键可以增加减少设定温度
同时短按两个按键可以打开和关闭输出
同时长按两个按键进入设置页面
在设置页面短按左右按键可以调整选项
同时短按两个按键确定
同时长按两个按键返回
在返回选项上同时短按两个按键也可返回
温度设置界面↑
模式选择界面↑
PID参数设置界面↑
实时温度曲线显示界面↑
3.显示模式功能
加热台可以更改显示模式。显示模式有两种：详细信息显示模式、温度曲线模式。
详细信息显示模式：会显示温度、电源电压、加热状态、功率等信息。
实时温度曲线模式：主页面大部分信息被省略，仅保留实际温度，设定温度和加热开关，但会显示实时温度曲线，每1秒更新一次，能够记录约100秒的温度信息，虚线为设定温度。
4.其他说明
设置的内容都会记录在eeprom中，断电不会丢失。
程序已上传至附件，其中使用了部分STC官方和中景圆官方的库函数。
硬件说明1.物料说明
协议芯片：使用IP2721，诱骗出20V电压；
显示：采用0.91寸OLED模块；
主控芯片：为STC8H3K32S；
由于加热台体积太小，屏幕几乎占据了机身前面的全部位置，故只能将按键设置在机身后面。
2.注意事项
①铝基板：使用导热胶将热敏电阻粘在铝基板下面(铝面朝上)。铝基板电阻约6欧姆，使用20V供电时功率约为65w。若想提升功率，请自行增加铝基板走线宽度。
②主控板：主控板上的屏幕连接座和热敏电阻连接座可以选择焊接插座，也可以选择直接焊线，注意屏幕接口线序，热敏无极性。
主控板↑
3.安装步骤
1.将按钮装入外壳。
2.把长螺丝和铜花螺母拧在底板上，放置在外壳底部（注意方向），再将主板从按钮那一侧装进外壳中再使用铜花螺母将其固定在底板上。
3.将12mm螺柱装入外壳，拧紧底板螺丝，将屏幕和热敏电阻连接到主板。
4.装上顶板，使用5+6单通螺柱将顶板固定在外壳上，再依次装入隔热板即可。(注意预留的测试针孔的方向)
5.放入测试针(测试针不需要焊接)，焊接热敏电阻连接线，拧紧螺丝固定铝基板。
针孔位与屏幕的位置特写↑
安装铝基板后测试针特写↑

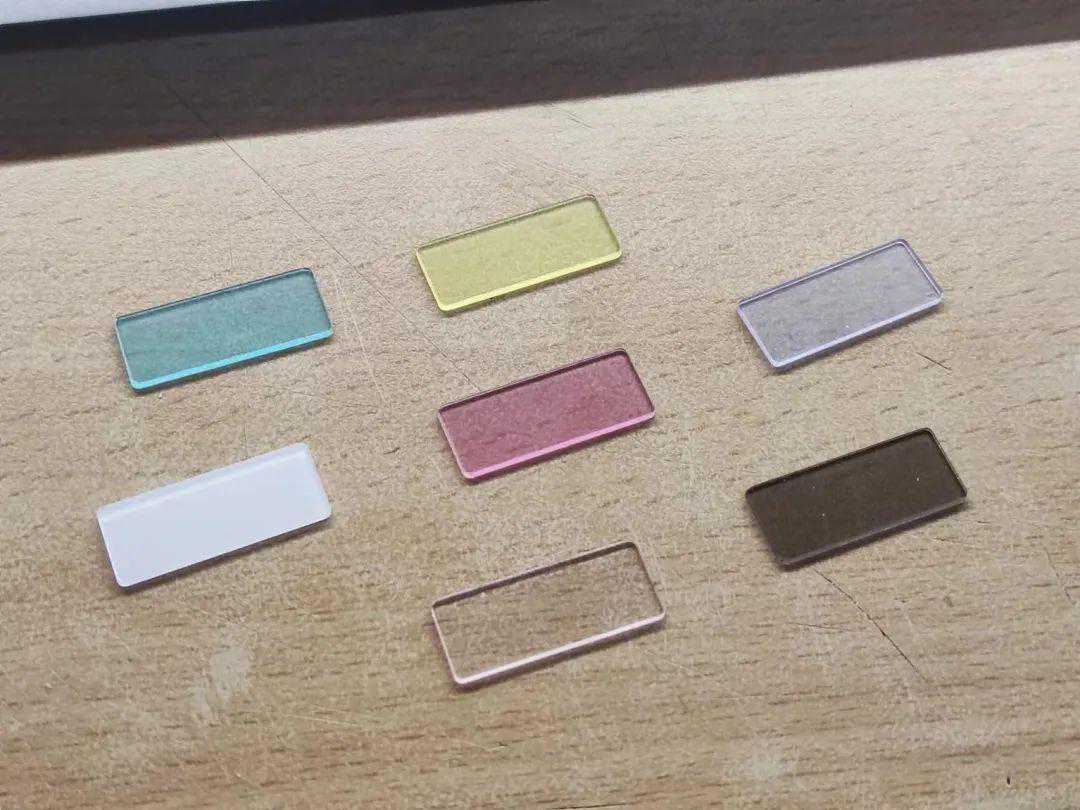

开源的设计图中有屏幕面板，使用嘉立创面板打印，可以作为屏幕的保护面板。
底层顶板
隔热板
加热板
控制板
面板
看到这，你想自己制作一个这样的mini加热台吗~[灵光一闪]
资料参考：立创开源硬件平台《[PD协议|高颜值]mini加热台》作者：小O和小Q
