1.概述（187.0170.6915）
ACR系列电力仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能表，它集成电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有RS485通讯接口，采用MODBUS-RTU协议可满足通讯联网管理的需要；4-20mA的模拟量输出可与任意测量的电参量相对应，满足DCS等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信"和“遥控"的功能，采用高亮度LED/LCD显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统,SCADA系统和能源管理系统中。李艳秋18-70+170/69-/15
2.产品特点
1、复费率可设置两个时区、9时段、四种费率（尖峰平谷）。
2、分次谐波测量可达63次。
3、具有电压波峰系数、电话波峰因子、电流K系数、波形跟踪（不是波形记录）功能。
4、ACR220ELH可配置以太网（Modbus-TCP协议）功能。
5、ACR3XXELH可直接接入380/660V电压。
6、DLT645规约支持1997版本和2007版本。
7、同时支持Modbus-RTU和DLT645规约。
8、可同时选配功能4开入+2开出+2变送+2脉冲+2通讯。

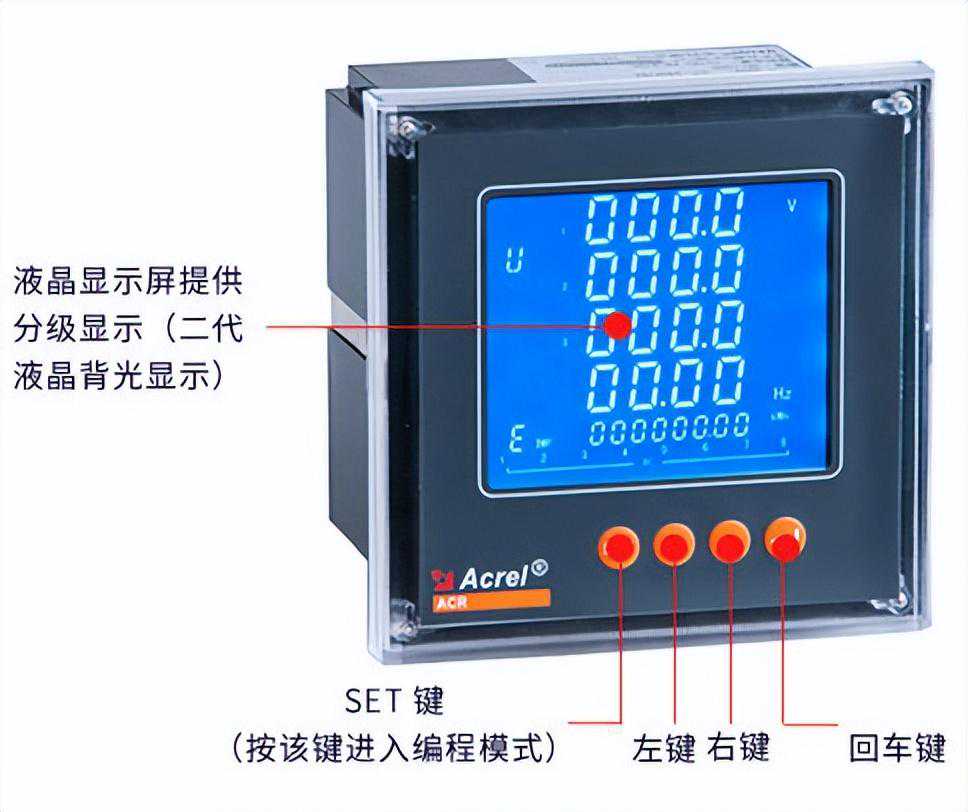

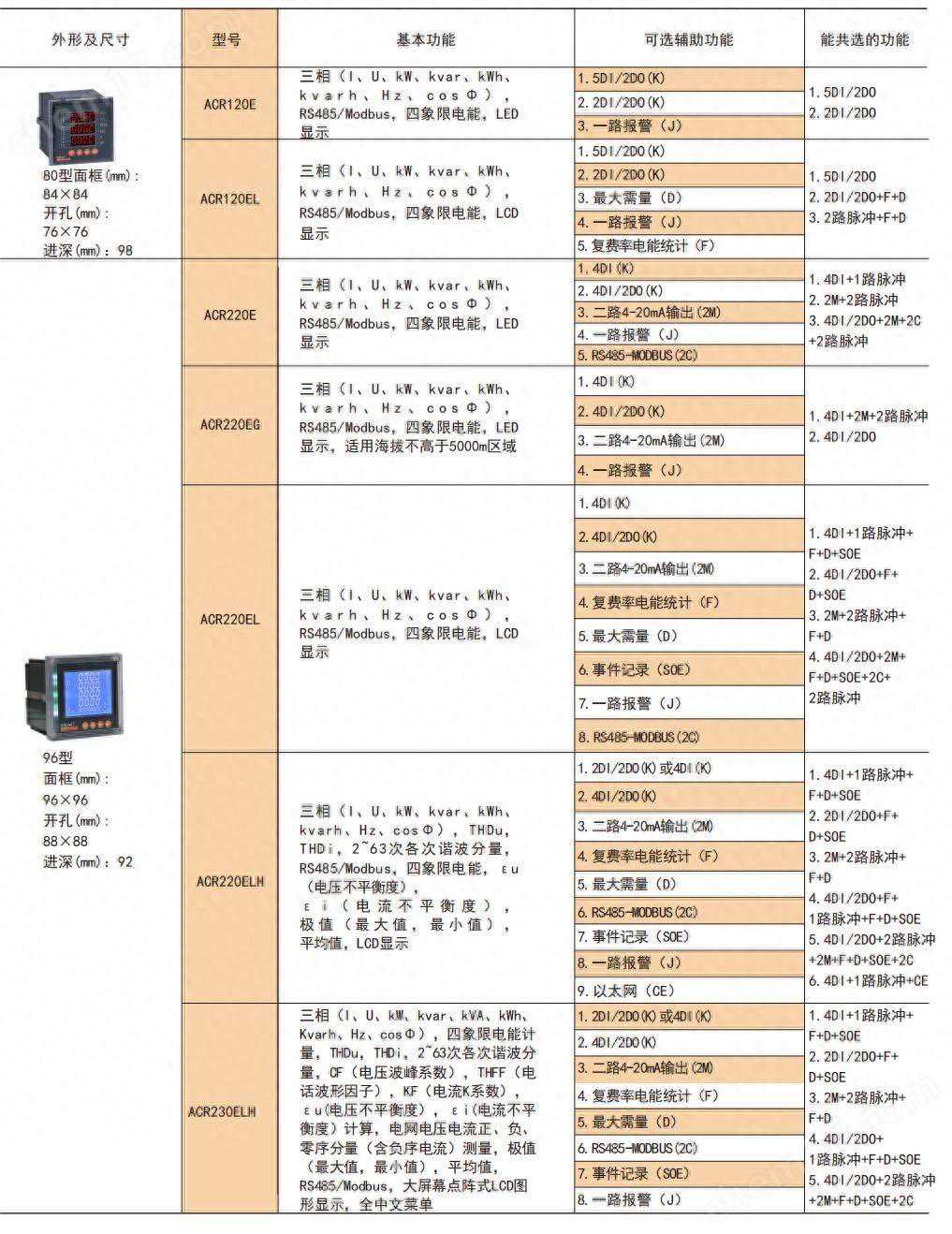

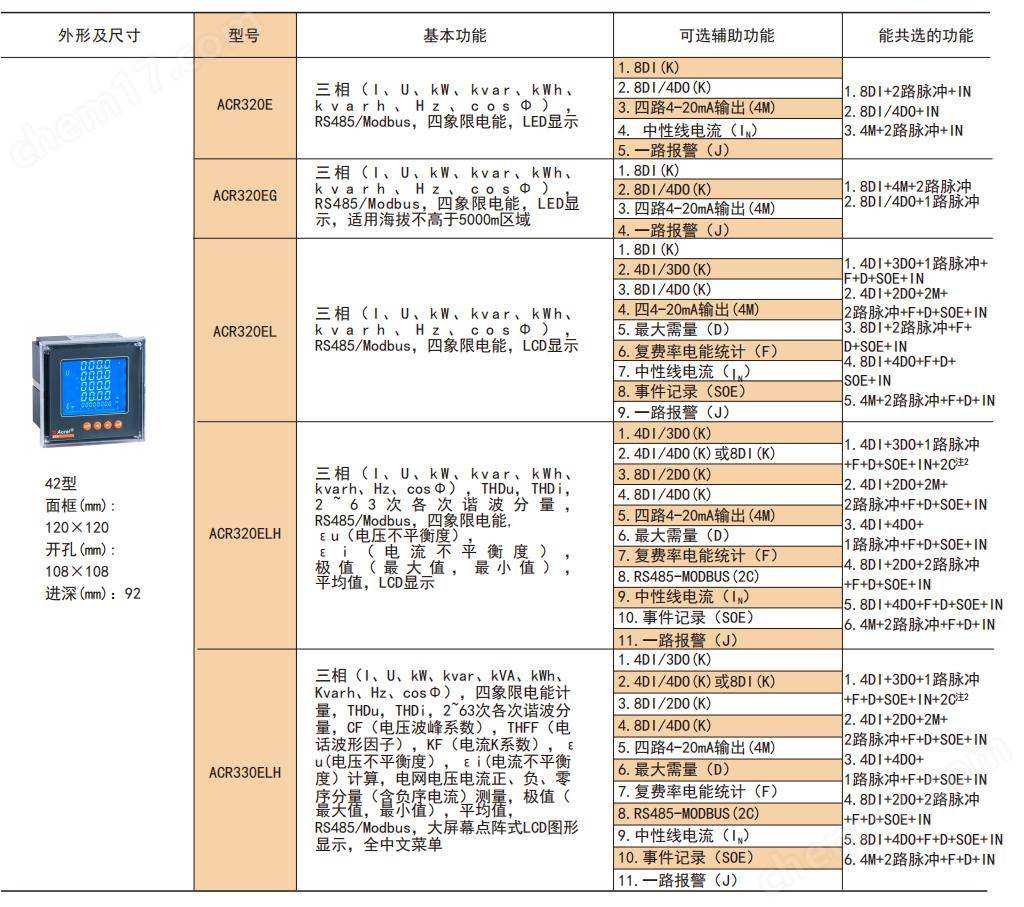

3.产品规格
4.技术参数
5.外形安装

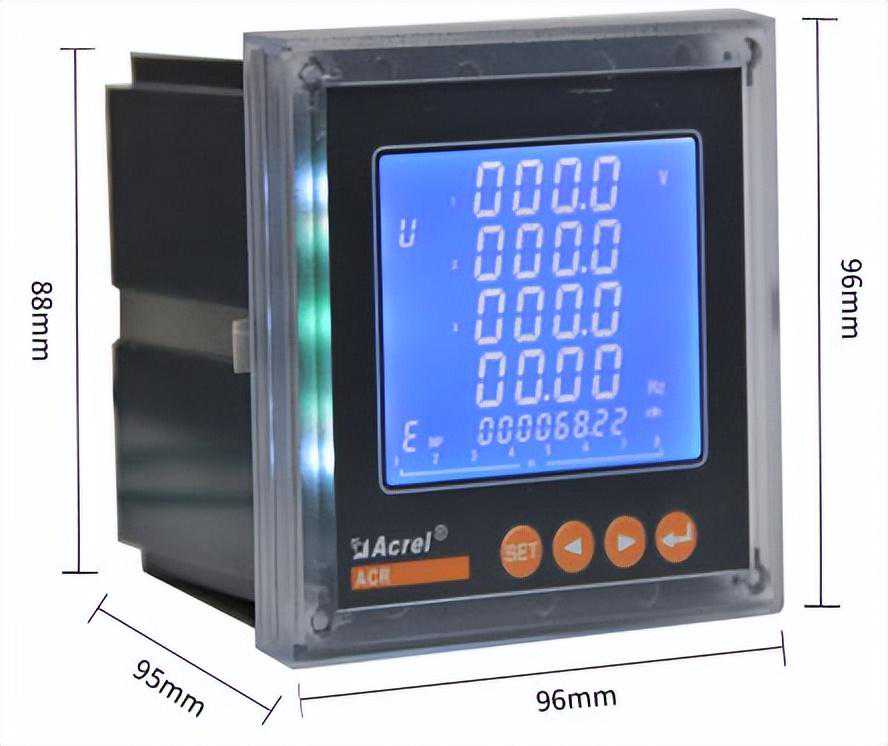

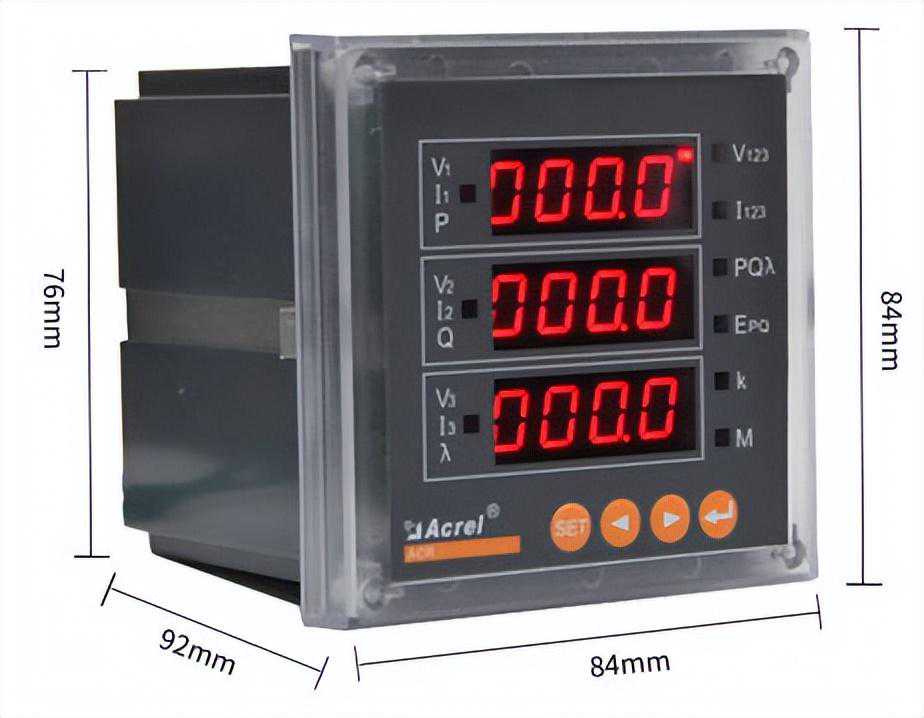

外形尺寸
ACR120系列
ACR220系列
ACR320系列

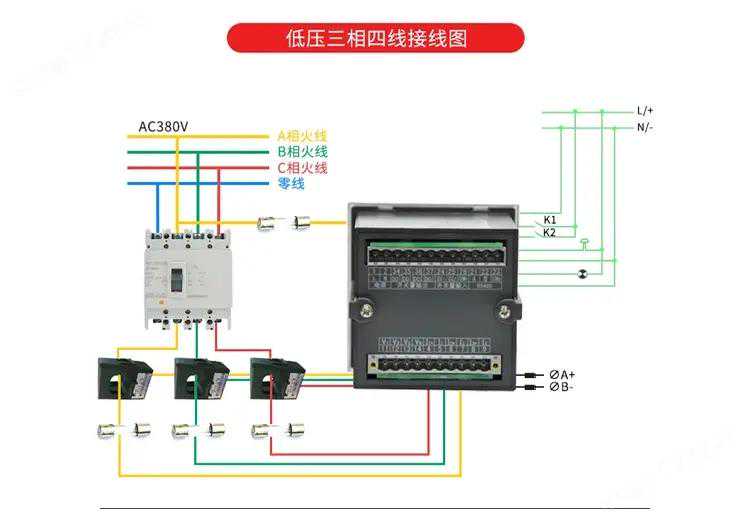

接线方式

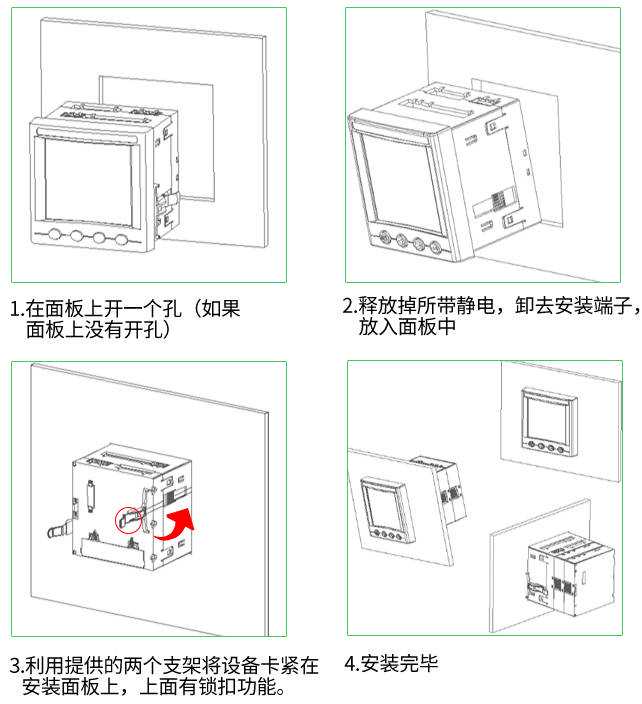

安装示意
安装示意

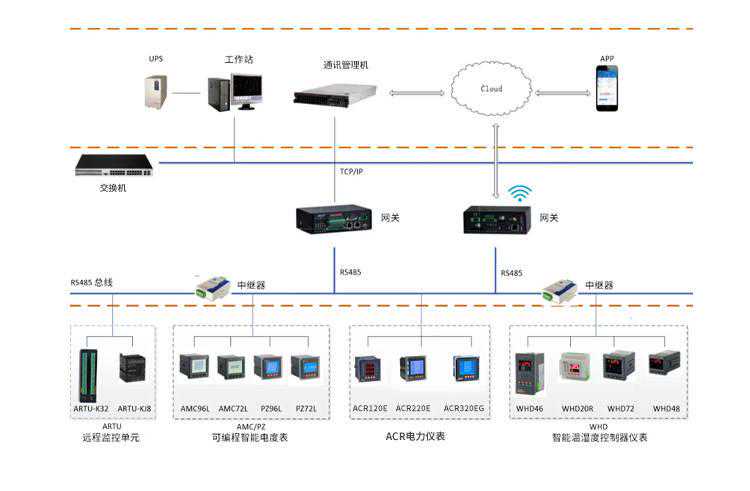

6.应用组网图
7.注意事项
7.1电压输入
输入电压应不高于产品的额定输入电压（100V或400V）的120%，否则应考虑使用PT；
在电压输入端须安装1A保险丝；李艳秋18-70+170/69-/15
7.2电流输入
电流输入必须使用外部CT接入。
接线时确保输入电流与电压相序一致，即1号线接线端接A相电压，则5、6号接线端一定要接A相电流，否则会出现显示数数值和符号错误；同时确保电流进出线连接正确（标*号端子接进线）；
如果使用的CT上连有其它仪表，接线应采用串接方式；
安装接线时建议使用接线排，不要直接接CT，以便于拆装；
去除产品的电流输入连线前，必须先切断CT一次回路或者短接二次回路！
7.3通讯接线
该仪表提供异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址（Addr），通讯速率（buad）也可通过设置选择。
通讯连接建议使用三芯屏蔽线，线径不小于0.5mm2，分别接A、B、COM2，屏蔽层接大地，COM2禁止接大地，布线时应使通讯线远离强电电缆或其他强电场环境。
建议最末端仪表的A、B之间加匹配电阻，阻值范围为120Ω～10kΩ。
