一、产品概述

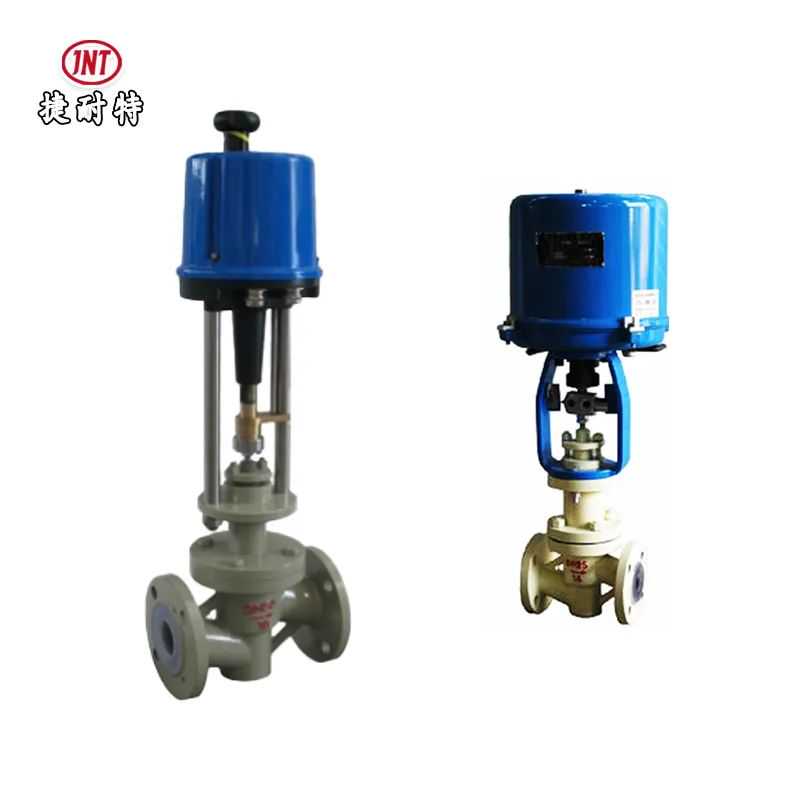

ZDLPF电动衬氟调节阀由3810L型(或PSL系列)直行程电子式电动执行机构和精小型单座衬氟阀组成。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触,他同事又采用聚四氟乙烯波纹管密封，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确的特点。
电子式电动执行机构内含伺服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流号转变成相对应的直线位移,自动地控制调节阀开度达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
二、主要技术参数和性能指标
型式
直通单座铸造球形阀
公称通径
DN20-DN150
公称压力（MPa）
1.6
阀体材料
铸钢、陈聚四氟乙烯等
压盖型式
螺栓压紧式
填料
V型聚四氟乙烯
阀芯型式
单座柱塞型阀芯
流量特性
等百分比特性和线性特性
阀座材料
2Cr13、衬聚四氟乙烯等
阀芯材料
2Cr13、衬聚四氟乙烯等
三、外形尺寸
公称通径DN
20
25
32
40
50
65
80
100
125
150
200
L
185
200
205
222
250
276
298
350
410
451
600
H
52
57
75
75
85
92
100
110
142
158
170
H1
132
132
158
170
179
214
221
234
270
294
331
H2
373
373
495
495
495
700
700
725
725
725
725
D
225
257
310
法兰标准
GB/T9124、
