1、水温传感器：

（位于发动机出水口管路上）测量冷却液温度，用于喷油量的修正，扭矩修正，轨压修正以及热保护。

2、大气压力传感器：

（大气压力传感器集成在ECU内）检测大气压力，测量海拔高度，用于控制喷油参数的修正。

3、燃油温度传感器：

（柴油粗滤器或油泵上）测量燃油温度，用于喷油量修正扭矩修正及热保护。

4、凸轮轴位置传感器：

（安装在油泵上时规盖上顶置式凸轮轴安装在气门室罩盖上）用于确定1缸上止点信号。以泵会友，尽在泵友会。

5、曲轴位置传感器：

（飞轮壳上，曲轴皮带轮旁，发动机缸体上）用于测量发动机转速和曲轴转角。

6、机油压力传感器：

（在发动机主油道上）用于测量机油压力。

7、进气压力及温度传感器：

（进气管涡轮增压器后方）测量进气量及进气温度的高低，用于喷油量的修正及热保护。

8、空气流量计：

（空气滤清器后方，涡轮增压器前方的进气管上）测量进入进气管得空气量，用于喷油量的修正。

9、油门踏板位置传感器：

（油门踏板上）测量踏板行程，反映司机意图，用于喷油量计算。

10、爆震传感器：

（发动机缸体上）检测发动机燃烧状态，精确控制预喷。以泵会友，尽在泵友会。

11、共轨压力传感器：

（共轨管上）测量共轨管内的燃油压力保证温压控制稳定。

12、含水率传感器：

（安装在粗滤上）检测燃油中水德成分，并预告司机及时防水。

压缩测试的原理

如果气缸有漏气的现象，活塞运动速度在上止点前会因漏气，阻力变小而加快。相反活塞速度在上止点之后会因漏气膨胀能量损失而减慢。微信加车通互联深圳。通过计算活塞在上止点前后一定角度间的经过时间，可以反映出该缸的密封性。

急速测试原理

加速测试是对每缸工作性能进行评估。车辆静止状态，测试中关闭某一缸喷油的同时触发发动机加速，可以得到失去该缸的加速数据，同样道理可以得到其他缸的数据，这些数据可以拿来对比，评判某一缸性能。

高压测试原理

高压测试是ECU按设定的诊断程序来对轨压进行升高和降低，观察系统的执行能力。通过结果数据来综合评估系统的各液压器件的性能。

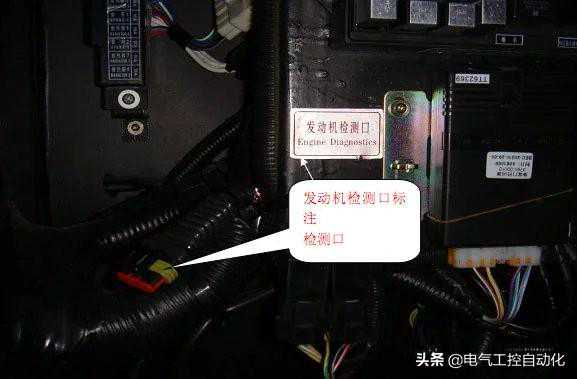

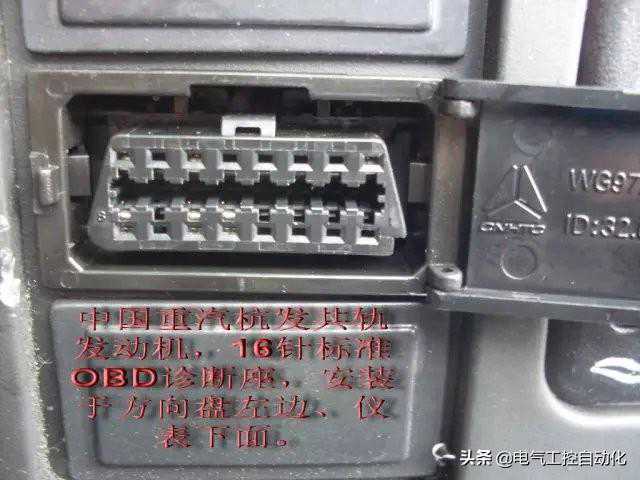

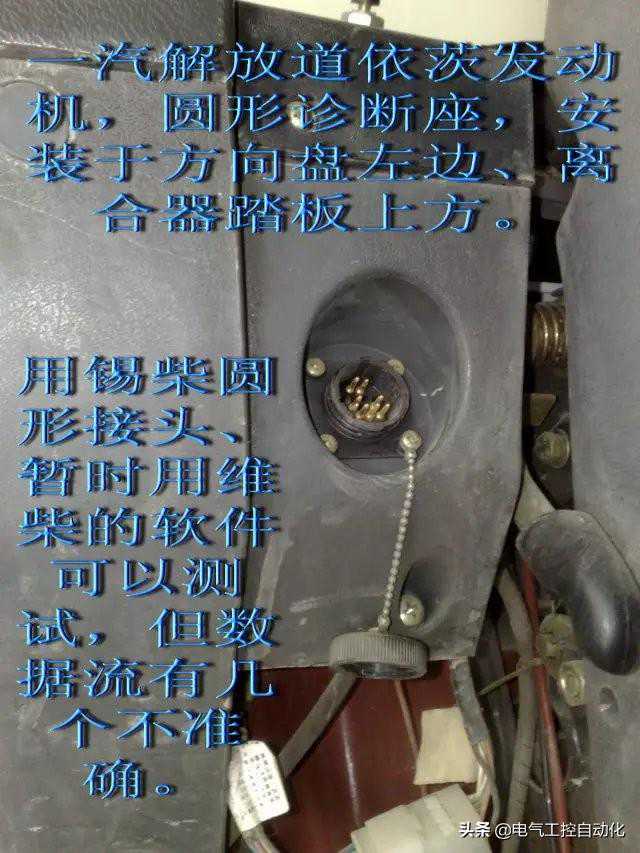

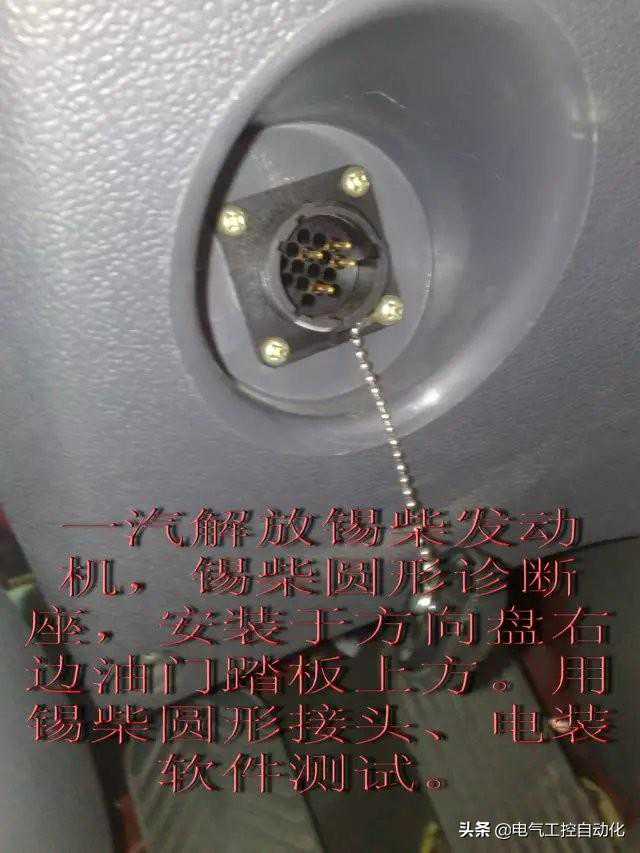

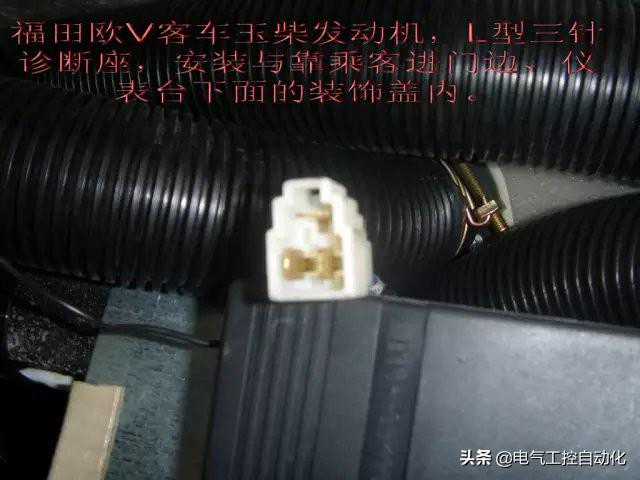

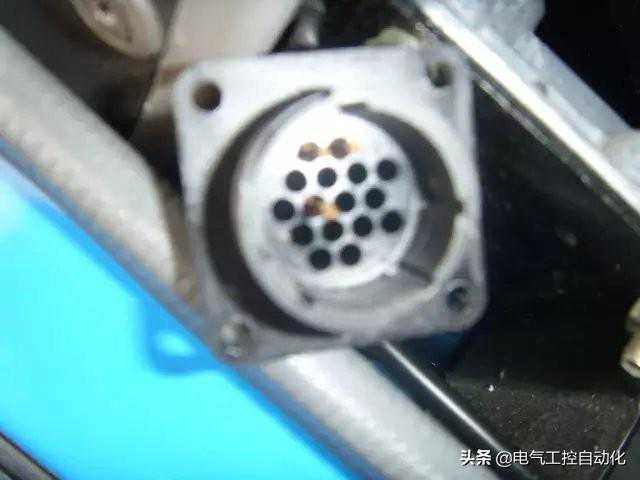

诊断座的位置

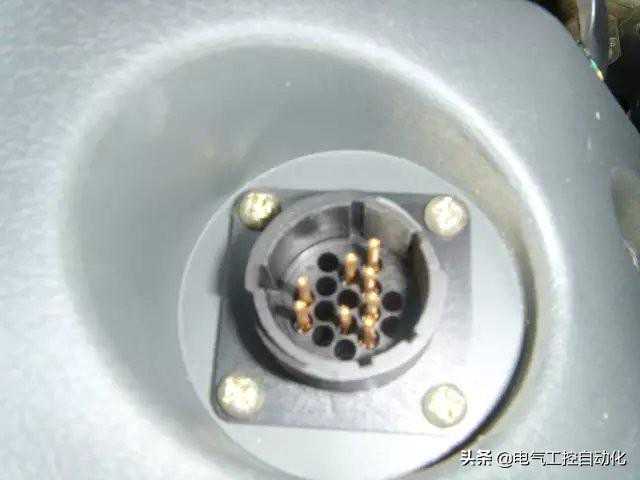

1、东风天龙圆形16针诊断座位于中控台右侧保险丝盒内

2、东风康明斯原动力3针诊断座位于发动机左侧ECU旁边

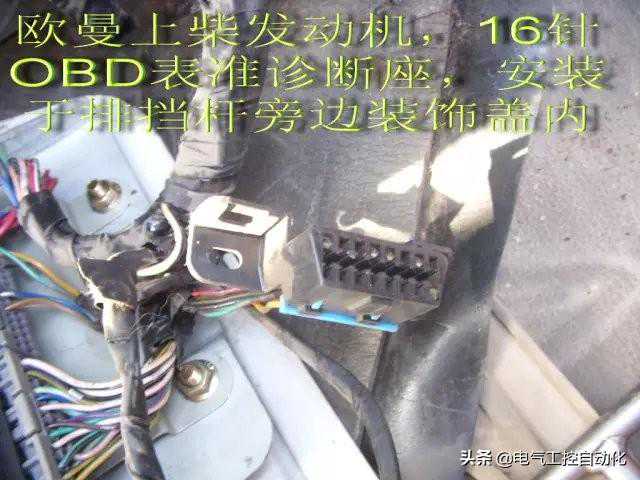

3、福田欧曼标准OBD诊断座位于换挡杆后方

4、柳汽霸龙圆形16针诊断座位于驾驶员座椅左下方

5、解放赛龙3圆形16针诊断座位于仪表板左侧方向盘左边

6、解放赛龙2圆形16针诊断座位于仪表板右侧鼓风机下方

7、东风小霸王圆形16针位于仪表板左侧下方离合器踏板上方

8、华泰圣达菲标准梯形16针位于仪表板左侧下方离合器踏板上方

9、韩国双龙标准梯形16针位于仪表板左侧下方离合器踏板上方

10、长城哈弗标准梯形16针位于仪表板左侧下方离合器踏板上方

11、江铃全顺标准梯形16针方向盘左下方离合器踏板上方

12、一起大众宝来标准梯形16针中控台左侧下方离合器踏板上方

13、东风多利卡圆形16针方向盘左下侧的面板上

14、东风风尚/超龙三插小插头有三个位置1、是方向盘左下侧2、是中控台中间的盖板下ECU旁3、是副驾驶座前面的盖板下面

15、少林厢货三插的小插头中控台中间的盖板下面

16、一汽新大威圆插头(电装系统）方向盘右下侧控制台上

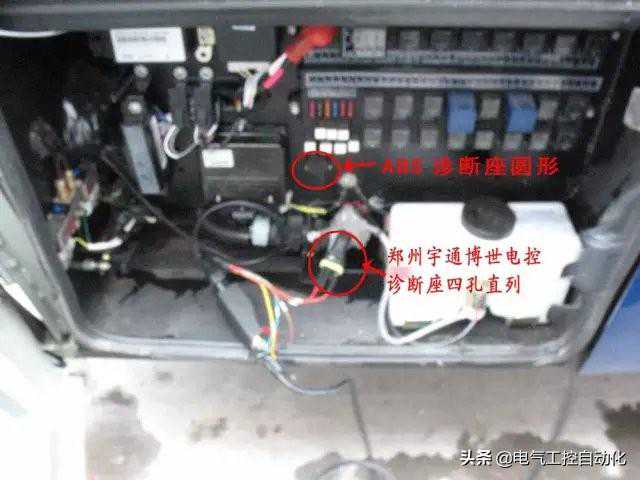

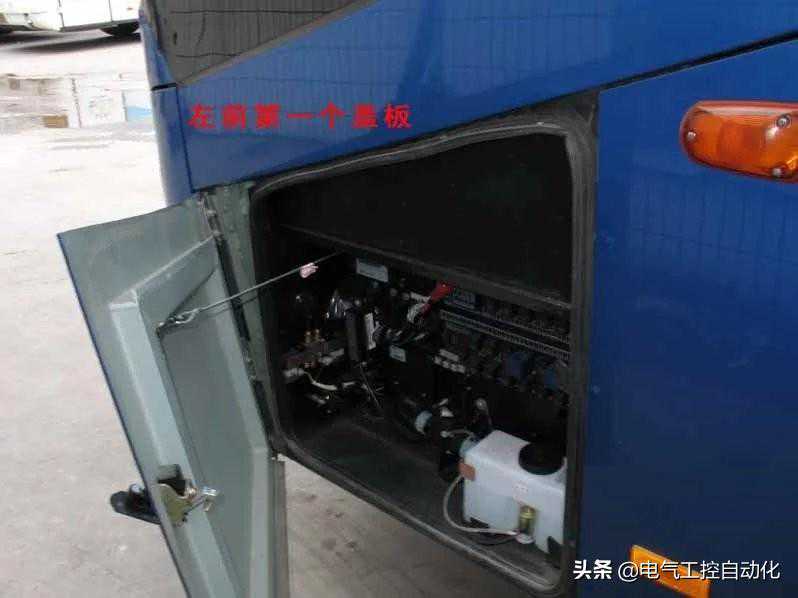

17、宇通大巴标准梯形16针驾驶员后面的中央配电器盒里面

18、五岳吊车标准梯形16针副驾驶后面中央配电盒里面

19、徐工吊车标准梯形16针方向盘左下侧

20、中联吊车标准梯形16针驾驶室前面的盖板里面

21、重汽豪沃工程车标准梯形16针方向盘左侧的控制台上

22、厦门金龙中巴三插的小插头副驾驶前面的盖板里面电脑板旁

23、福田欧曼ETX圆形16针（玉柴6J博世系统）方向盘右下侧的控制台上
