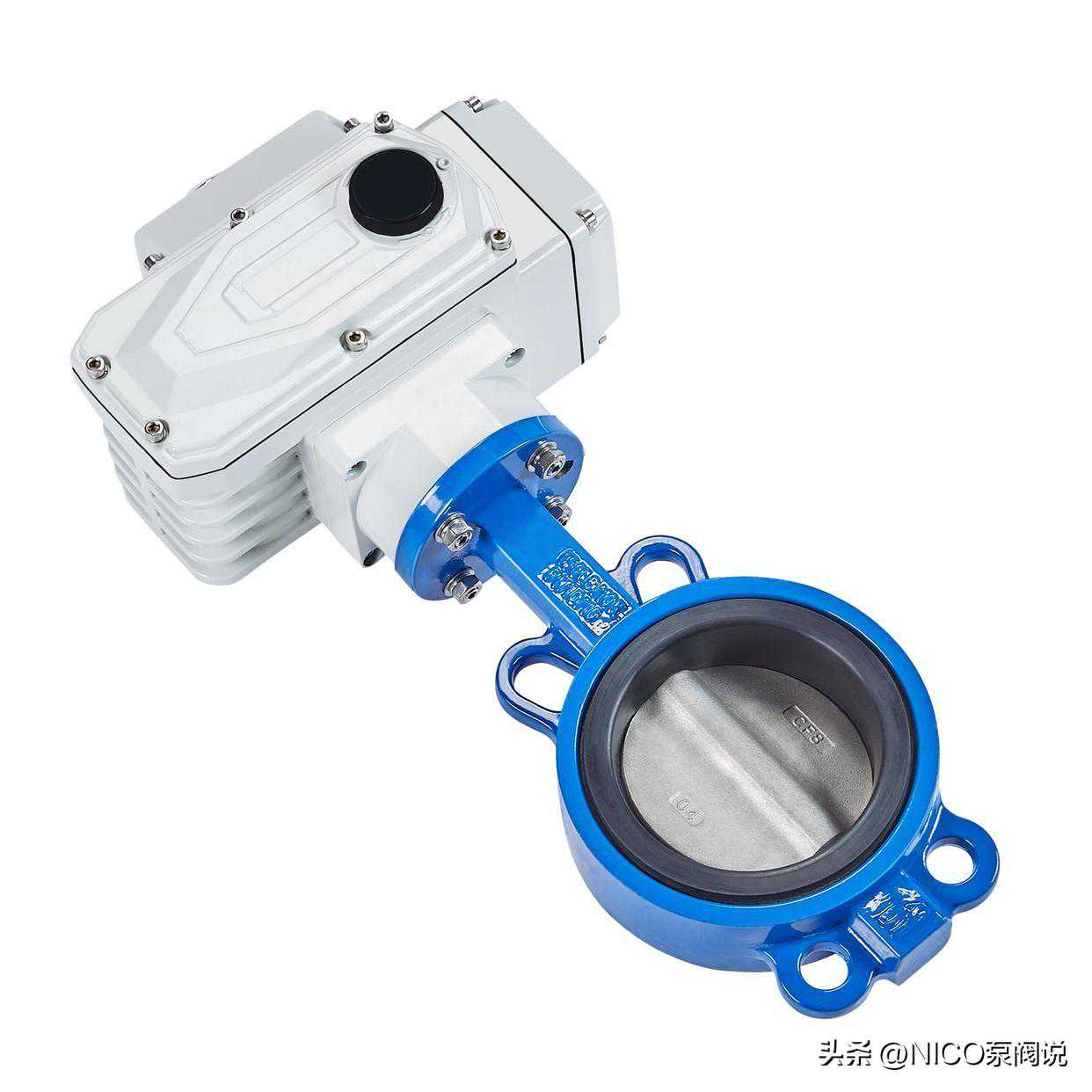

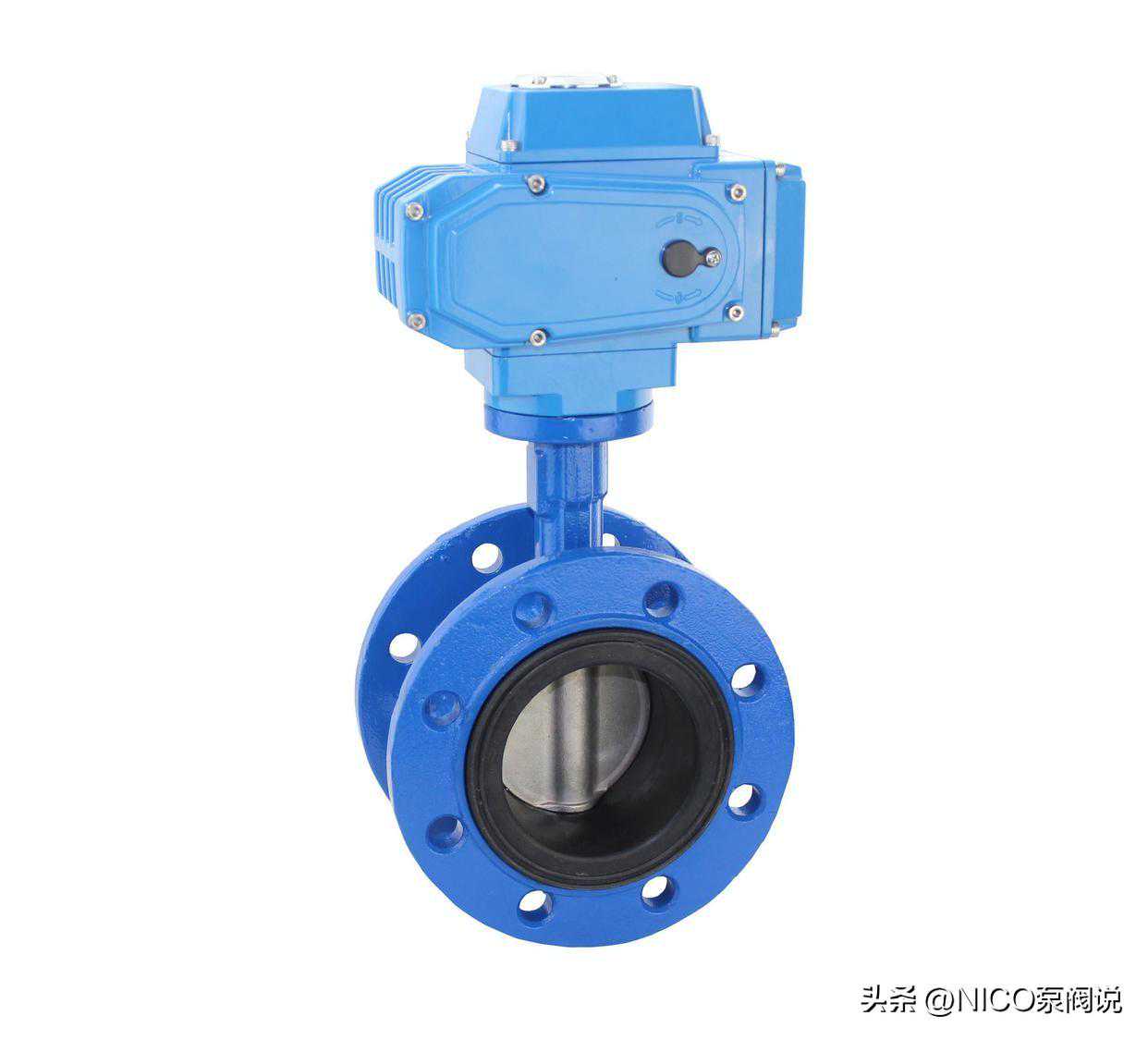

一、进口电动防爆蝶阀说明
进口电动蝶阀是采用一体化结构，接入220VAC电源即可控制运转，也可加入控制模块,输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
二、进口电动防爆蝶阀选型阐述
产品名称：进口电动防爆蝶阀产品型号：NKBSV-11系列
公称通径：DN50-DN1200美标通径：2”~48”
连接形式：法兰连接、对夹连接
公称压力：0.6Mpa~2.5Mpa美标压力：150LB
适用温度：-40℃-280℃功能作用：开关、调节
适用介质：空气、水、污水、蒸气、煤气、油品。安装位置：管道、
阀体材质：铸铁、球铁、碳钢、不锈钢特殊材质可定制结构形式：垂直板式
开关方式：开关(开关两位控制)、智能调节(4～20mA模拟量信号控制)
测试压力：1.5倍压力无渗漏产品：美国NICO尼科工业
三、进口电动防爆蝶阀产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
四、进口电动防爆蝶阀技术参数
公称通径DN(mm)50～1200
公称压力、1.6MPa
法兰标准对应JB/T79、GB/T9113、HG20594-97
连接形式法兰式、对夹式
阀板形式垂直板式
流量特性近似快开型
动作范围0～90°
泄露量按GB/T4213-92，为Kv值的10-4
基本误差±2.5%
回差±2.5%
死区1%(可调)
可调范围50:1

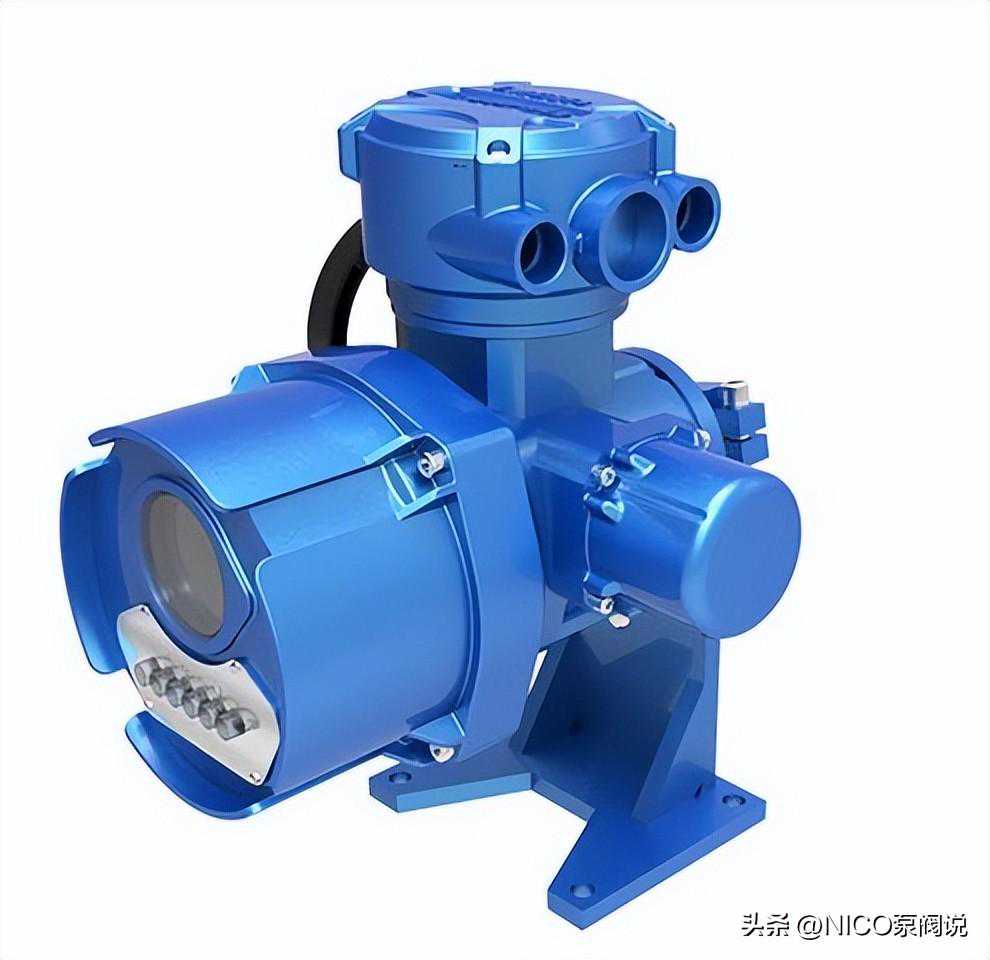

配置执行机构可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
执行器类别引进型RDK系列执行器参数引进型3610R系列执行器参数引进型HQ系列执行器参数
电源电压标准：220VAC单相可选：110VAC单相、380/440VAC三相、24V/110V/220VAC
输出力矩50NM～2000NM50NM～1500NM50NM～3000NM
动作范围0～90°0～360°0～90°0～90°、0°;～270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S～112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30℃～60℃-30℃～60℃-20℃～+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构，配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡBT4ExdⅡBT4,ExdⅡCT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF1/2〞进线线锁2个PF3/4”
壳体材料铝合金钢，铝合金钢，铝合金，铝青铜，聚碳酸脂
外涂层干粉，环氧聚酯，具有超强防腐功能
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mADC/1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。
六、进口电动防爆蝶阀零件材料
零件名称材料
阀体球墨铸钢、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨
七、进口电动防爆蝶阀性能规范
公称通径DN(mm)DN50～1200
公称压力PN(MPa)0.61.01.62.5
试验压力强度试验0.91.52.43.75
密封试验0.661.11.762.75
低压气密试验0.5～0.7
适用介质空气、水、污水、蒸气、煤气、油品等
