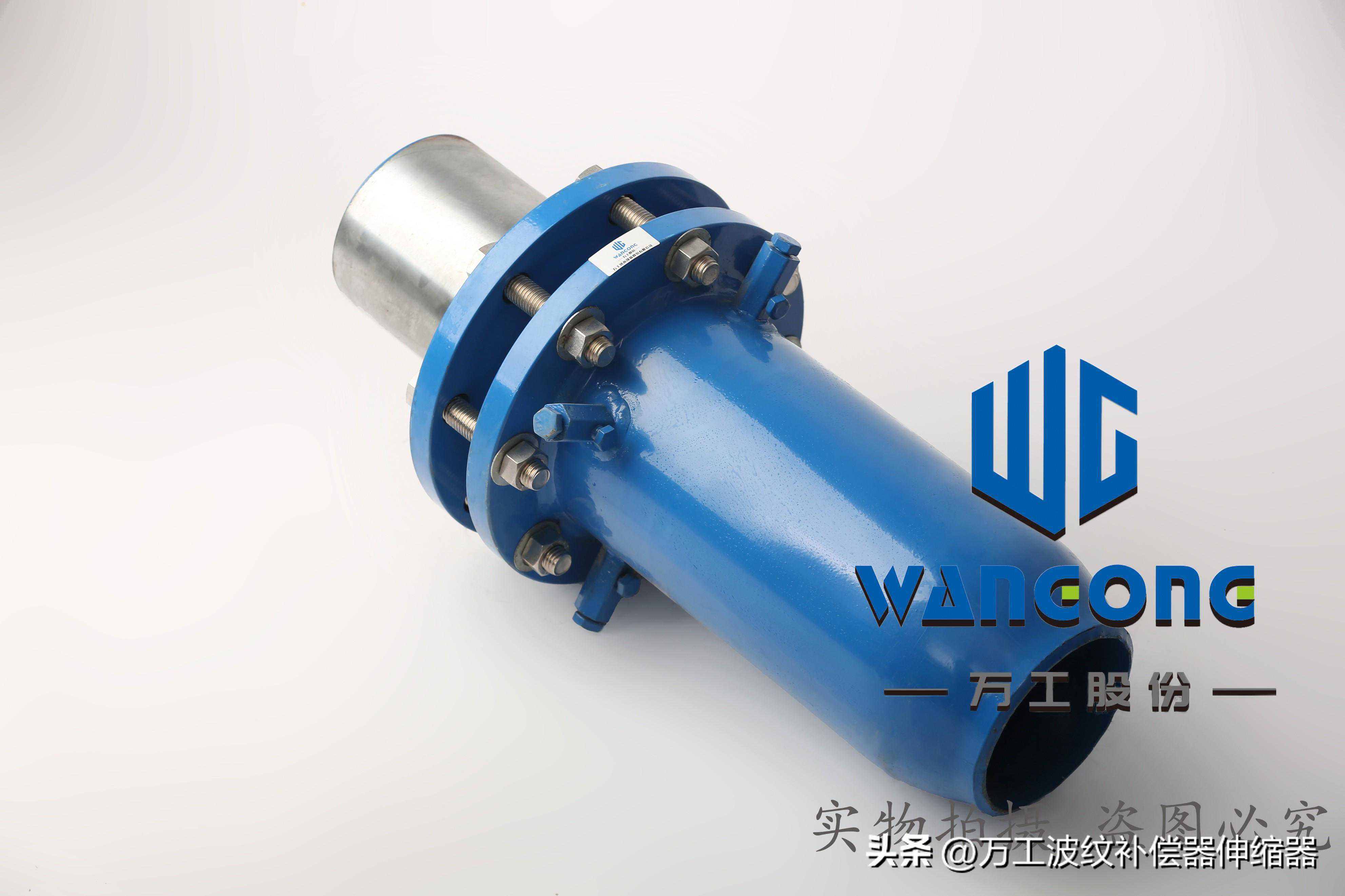

注填式套筒补偿器称为管式伸缩节，是热流体管道的补偿装置，主要用于直线管道的辅助设置。结构特征：注填式套筒补偿器采用新型密封材料柔性石墨环，具有强度大、摩擦系数小（0.04~0.10）、不老化、效果好、维护方便等特点。适用于热水、蒸汽、油介质，通过滑动套筒滑动套筒，实现热膨胀补偿套筒补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
注填式套筒补偿器使用寿命长，疲劳寿命与管道相当。滑动表面经过特殊处理，在盐水、盐溶液等环境下具有良好的耐腐蚀性，比奥氏体不锈钢高50倍以上。同时，当密封效果因磨损而减弱多年后，法兰可以再次拧紧，增强密封性能，螺栓也可以松开，取下压圈，然后安装在一两个密封圈中，压紧压圈并继续使用。
注填式套筒补偿器对氯离子含量没有要求，特别适用于介质或周围环境氯离子超标的系统。注填式套筒补偿器分为单向型和双向型补偿结构。双向型的特点是，无论介质从补偿器的哪一端流入，补偿器两端的滑动套筒总是自由滑动，从而达到双向补偿效果，增加补偿量。直埋式套筒补偿器可直接埋在地下，安装时无维修井，工程造价低。
安装要求
1、安装补偿器时，首先检查其规格是否与订货一致。
2、单向补偿器的滑动套筒应安装在介质的流入端。
3、与补偿器两端焊接的管段必须进行坡口处理。焊接后，应按验收规范进行水压试验，压力是工作压力的1.5倍。如果密封装置在试压过程中泄漏，应均匀拧紧螺栓，直至无泄漏。
4、补偿器沿管道中心线安装，不同轴度大于1%，防止摩擦力过大，影响密封性。
5、应在补偿器附近的管道处设置导向滑动支座，防止侧向位移。
6、注意保护滑动表面，严禁碰伤或腐蚀。
7、双向补偿器外套应采用固定支架支撑，并与管道保持同心，两侧补偿距离应近似相同。
8、在各种温度下，补偿器可按最大长度LMAX安装，无需预拉或预压（产品最大长度出厂）。
使用和维护广播
1、在管道运行过程中，严禁对补偿器滑动套筒进行外部侧向推力，始终保证与管道轴向同心，避免阻碍滑动套筒的正常滑动。
2、维修时应检查密封装置，及时拧紧螺栓，确保密封无泄漏。
3、补偿器滑动套筒表面腐蚀严重，拧紧螺栓后防泄漏效果不明显时，应考虑更换补偿器。

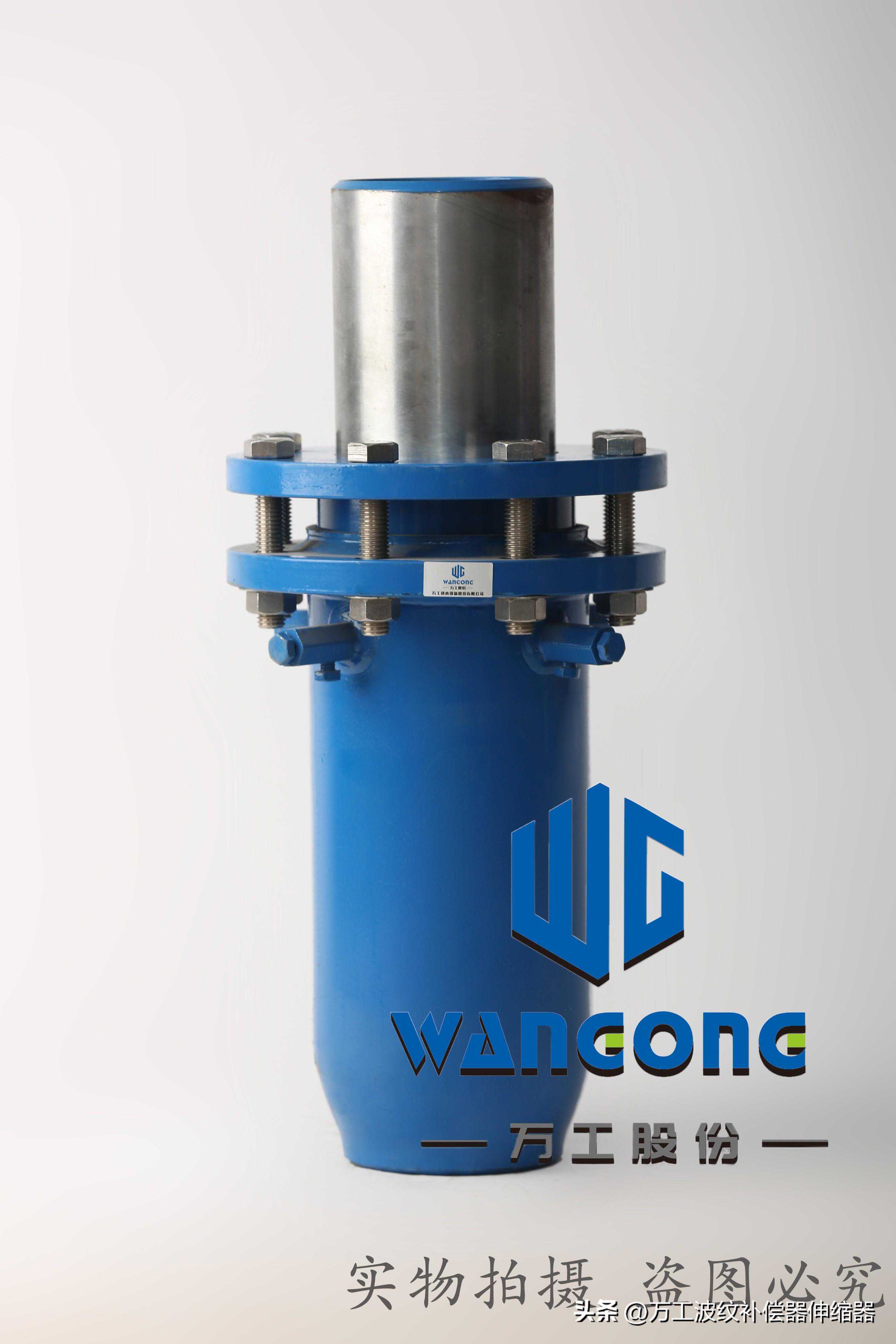

注填套筒补偿器
根据市场需求，公司还设计制造了注填式套筒补偿器，其型号规格与前套筒补偿器相同，其主要特点是：
1、产品可靠性高，使用寿命长，维修少。
2、可在管道正常运行状态下进行维修，维修工艺简单。(需配备专用注填工具和密封填料)
3、订货时应注明注填式。
