水压机是一种利用油水平衡控制对钢管进行静水压试验的机器。它主要由以下几部分组成：钢管传送装置、水路系统、油路系统和控制系统。
一、产品介绍：

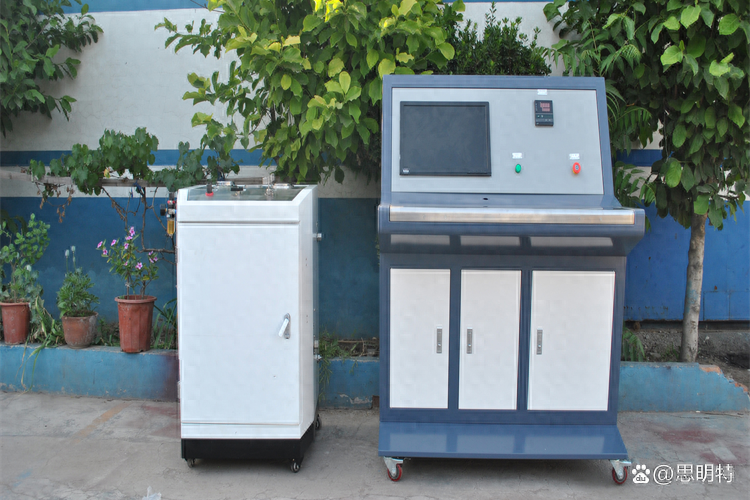

压力容器密封水压机-塑料管静水压力试验台主要用于各种管道、阀门、油树、压力容器等产品的密封水压试验。本试验机配备专用试验软件，成熟稳定，可选择多种压力模式，确保整个试验过程完全符合国家相关标准试验部件的泄漏点可根据实际情况确定。介质为液体，机箱形式为一体机，内置增压部分和产品的快速工装部分，增压系统是利用高压泵实现对液体的高压输出和高压测试，可实现到压力停机保压计时计时完毕自动泄压，为高压测试提供高压动力源。
二、压力容器密封水压机-塑料管道静水压试验台特点
1.测试压力-时间曲线实时显示，测试结果自动保存，具有报表输出打印功能。
2.试验压力.保压时间.允许在允许范围内自由设置压降等参数。
3.大流量高压气源可根据需要配置，升压快.效率高。
4.使用安全，具有掉电保护功能，停电后系统自动卸压，最大限度地保证操作人员和设备的安全使用。
三、压力容器密封水压机-塑料管道静水压试验台技术参数
1、试验压力：0.1~100MPa
2、试验介质：清水
3、试压工位：1个
4、驱动气压力：0.2~0.7Mpa
5、控制方式：手动控制
6、介质温度/环境温度：常温
7、适用环境：室内
8、控制方式：计算机控制
四、硬件系统
硬件系统主要由上位机、下位机、人机接口、现场传感器和可执行元件组成。
上位机包括工程师站和操作员站，他们共用一台电脑，上位机还作为数据服务器使用，存储试验数据。
下位机由一台西门子S7-200PLC担任，它负责对现场传感器检测到的信号传送给上位机进行信号处理，同时它又把上位机的控制指令翻译成执行指令控制现场可执行元件的动作，从而实现系统整体自动协调动作，完成钢管的静水压试验。
人机接口包括键盘、鼠标和操作台。利用键盘、鼠标，通过电脑操作画面完成参数传递和实时监控显示以及数据报表的打印等操作。操作台完成外围辅助设备的动作，包括钢管传送、油泵和水泵的起停、管端封头的移动等。
现场传感器有水压传感器和油压传感器，它们负责实时检测水路系统和油路系统的压力，将它们转换为电信号传送到PLC，等待进一步处理。
可执行元件包括电液比例阀、电磁换向阀、电机和信号指示灯，它们负责实现机械的各个具体动作和相关信号指示。
