组合开关又叫转换开关，也是一种刀开关。不过它的刀片(动触片)是转动式的，比刀开关轻巧而且组合性强，具有体积小、寿命长、使用可靠、结构简单等优点。组合开关可作为电源引入开关或作为5.5kW以下电动机的直接启动、停止、正反转和变速等的控制开关。采用组合开关控制电动机正反转时，必须在电动机完全停止转动后才能接通电动机的反转电路，且每小时的转接次数不宜超过20次。组合开关的外形结构见图6-3。


图6-3组合开关的外形结构

组合开关的型号

常用的组合开关为HZ系列，其型号含义如下：


组合开关的主要技术参数

HZ10系列组合开关的主要技术参数见表6-7。

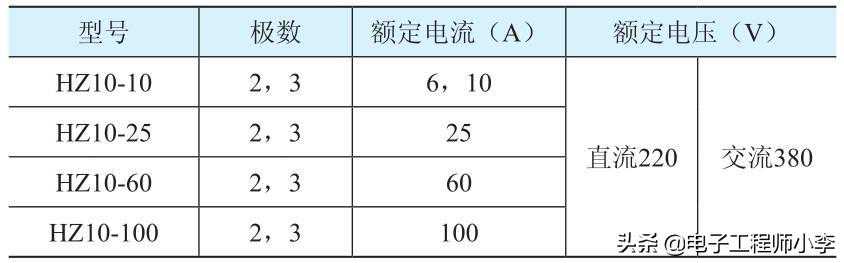

表6-7HZ10系列组合开关的主要技术参数

组合开关的常见故障及检修方法

组合开关的常见故障及检修方法见表6-8。

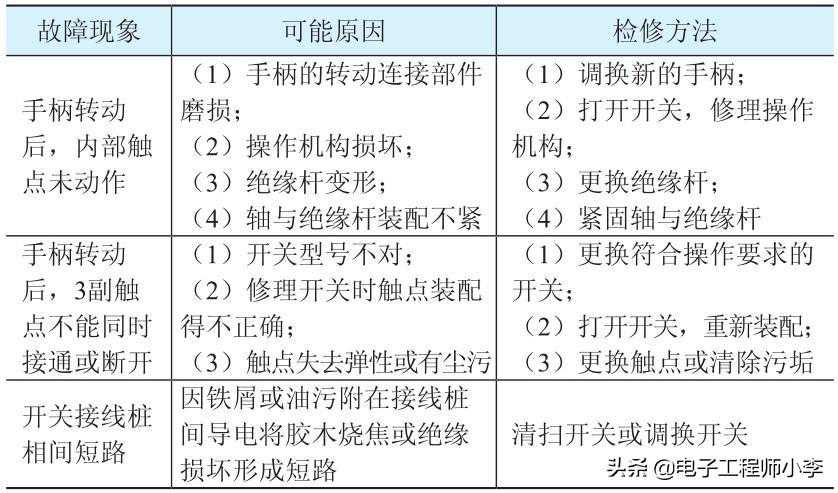

表6-8组合开关的常见故障及检修方法
