本文档描述了从RSLogix5000应用程序通过Ethernet/IP访问来自西门子SCALANCEXB200系列的交换机监控和诊断数据所需的步骤。
前提条件
1.RSLogix5000v20及更高版本2.CLX控制器3.XB200_SeriesAOI
导入XB200_SeriesAOI

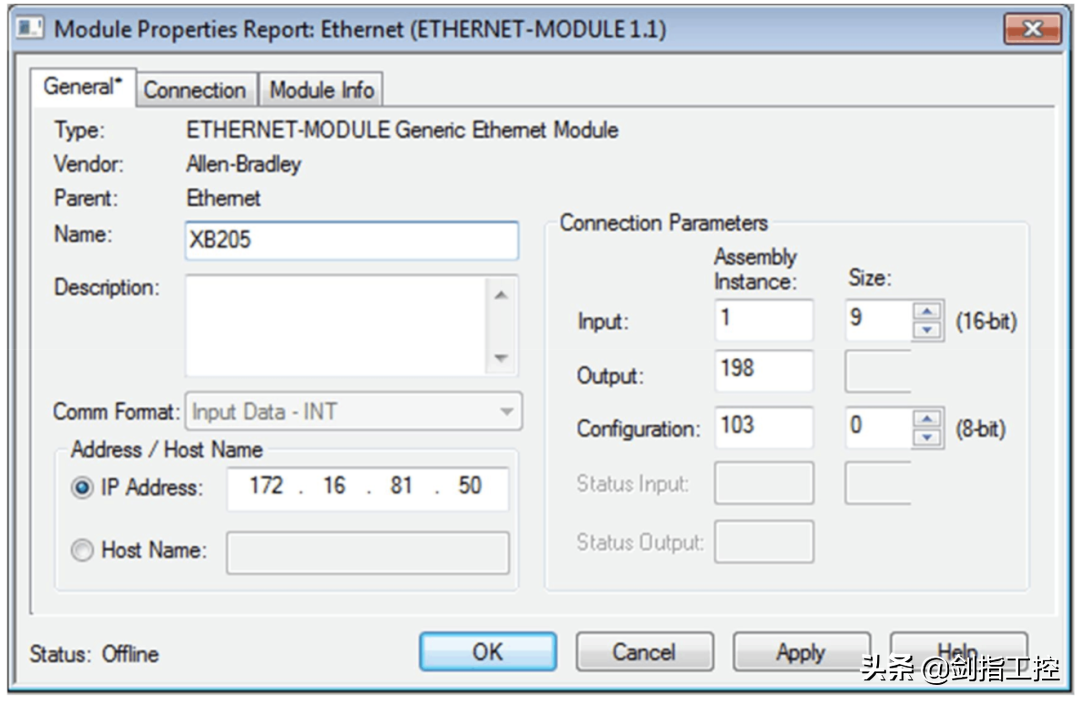

导入AOI之前需要在RSLogix5000中配置SCALANCE通讯模块，首先，在I/O配置中创建一个通用以太网模块，分配这个XB200模块的IP地址和参数，RPI的时间要大于20ms。

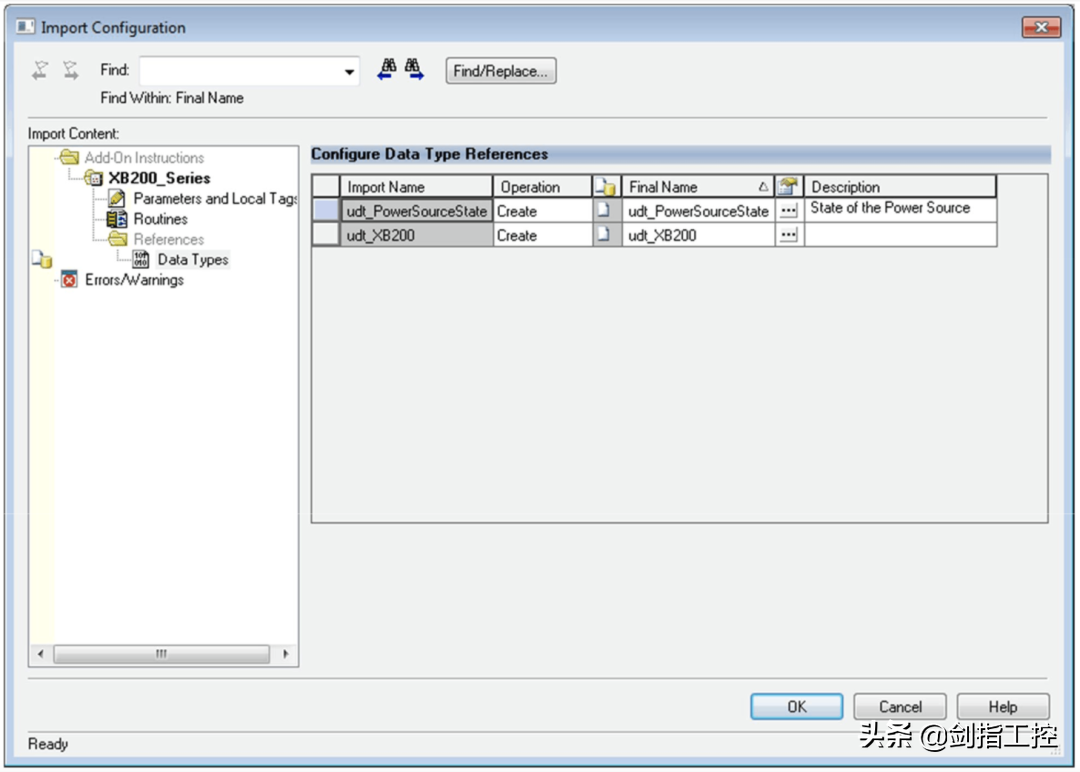

创建通用通讯模块后，在Add-On上右键选择导入XB200——这个文件，然后将会导入两个自定义数据类型，分别为udt_PowerSourceState和udt_XB200。
AOI导入后就可以在程序中使用了。
AOI使用
创建一个AOI的调用，同时两个tag变量需要被创建一个是XB200——Series，一个是XB200，而XB200的数据类型就是udt_XB200。

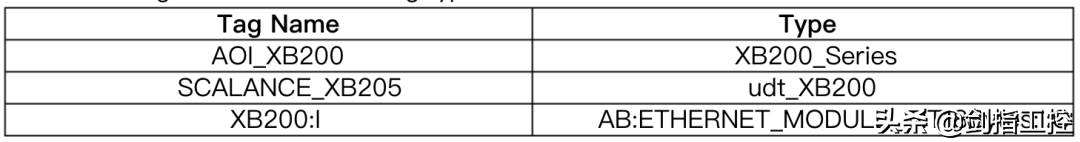

其中标签类型如下：

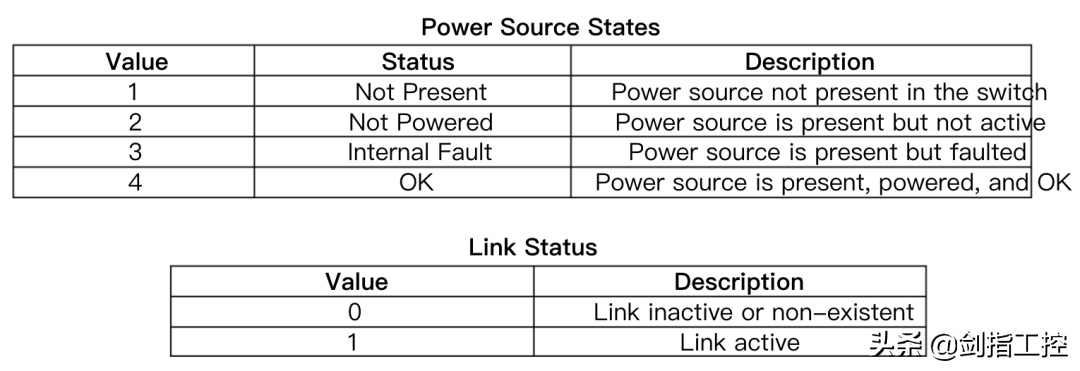

通过对XB200_SeriesAOI的主动调用，现在可以通过AOI中使用的udt_XB200标签监控开关。为了理解数据，请查看以下两个表格。
链接状态从零开始，并且对应于等效端口。
