玻璃是一种从熔融状态下冷却而未结晶无机物质。古埃及公元前7000年出现玻璃装饰品，腓尼基人公元前300年发明了吹管技术，把玻璃由奢侈品变为生活用品，“料器”，又称“玻璃器”、“琉璃”。中国的料器生产约始于元末明初（14世纪中叶）料器以一种溶点较低的玻璃为原料制作，主要用于仿以下不透明宝石：翡翠、白玉、玉髓、玛瑙、绿松石、青金岩、象牙、珊瑚、贝壳等。
01、玻璃

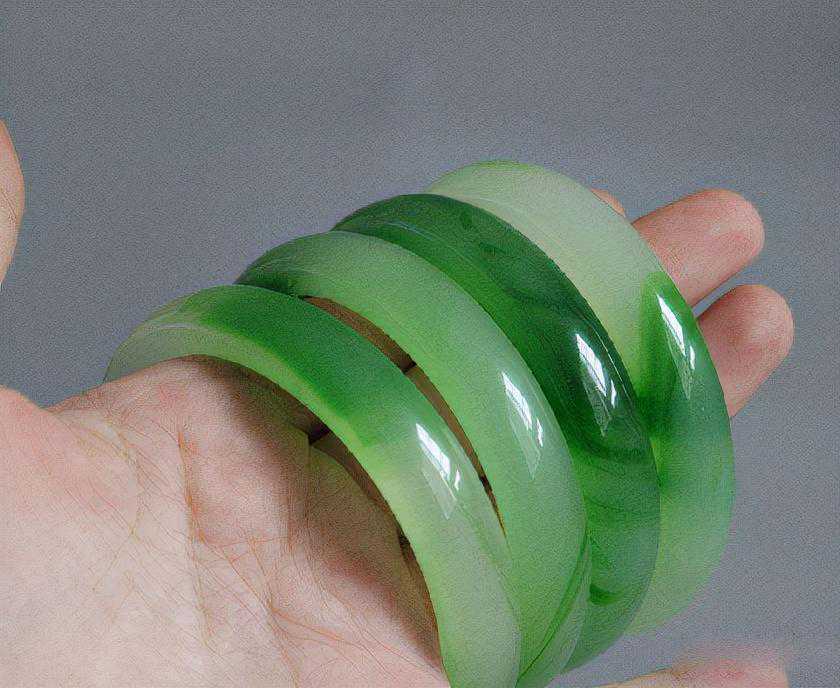

01-1、仿玉石玻璃的肉眼观察：流动构造，刻意添加的杂质，均匀无结构。放大观察有气泡。结构马赛克结构蕨叶结构
脱玻化玻璃的结构
马赛克结构

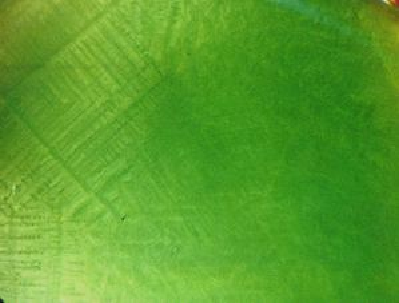

蕨叶结构
01-2、玻璃猫眼、蜂窝状结构。

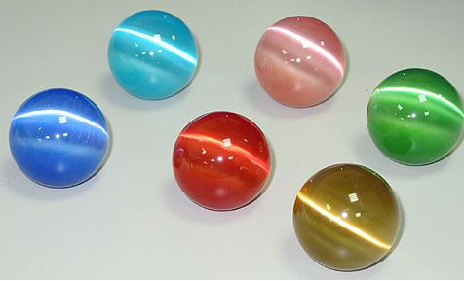

玻璃猫眼

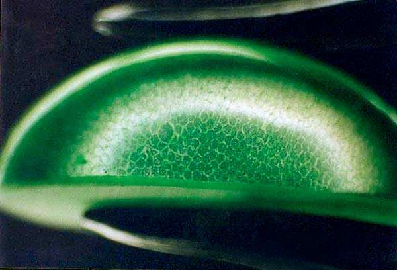

蜂窝状结构

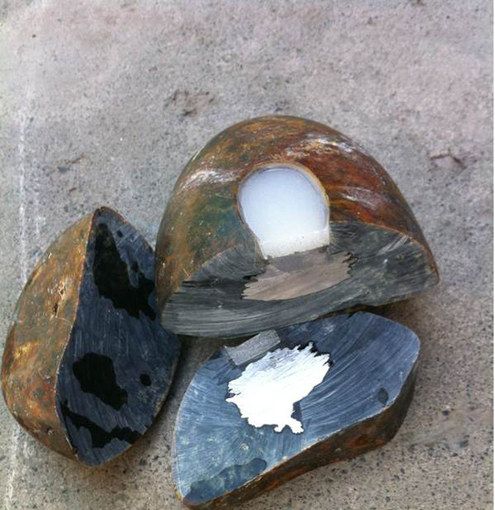

001-3、玻璃仿籽料、内部充填金属。
02、人工树脂

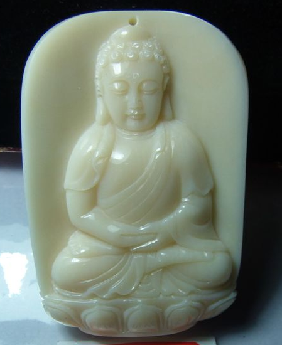

人工树脂是一种人造有机材料，是由聚合物长链状分子组成的。塑料可以通过加热或铸模而制成我们所需要的宝石仿制品。最早用于宝石仿制品的塑料，品种是赛璐(Celluloid)，一种纤维素塑料。如今赛璐珞被大量的合成树脂塑料所代替。
02-1、仿宝石塑料的性质
外观特征
同玻璃相比，塑料更常采用铸模工艺制造仿制品，因此塑料仿制品常显示出铸模仿制品所特有的性质，如铸模痕迹、凹陷刻面、“橘子皮”效应、圆滑的刻面棱线等。
02-2、光泽和断口
由于塑料的硬度及折射率值通常较低，大多数塑料显示出油脂光泽至亚玻璃光泽，保存较长时间的塑料则显示出暗淡的蜡状光泽。塑料仿制品的断口通常呈贝壳状至不平坦状且显示亚玻璃至暗淡的断口光泽。
02-3、显微特征
同玻璃相似，塑料制品常常显示流动线构造及各种形状的气泡。当气泡达到宝石的表面时，会形成半球形空穴。

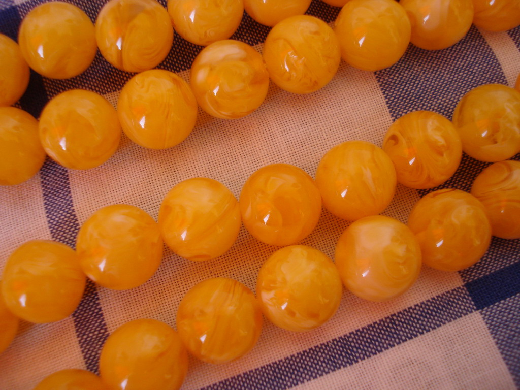

塑料仿蜜蜡
02-4、密度
大多数仿宝石的塑料密度在1.05～1.55g/cm3之间。然而，密度低于饱和盐水的密度
1.13g/cm3者为数不多，因为某些填充剂会导致塑料密度增大(甚至超过1.55g/cm3)。
02-5、导热性

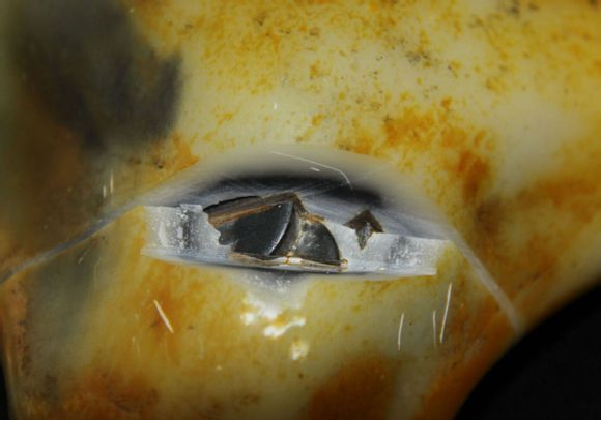

塑料仿制品接触时有明显的温热感。热针反应，当用热针接触塑料仿制品时，绝大多数塑料仿制品会熔化或烧焦，通常大多数还伴有辛辣难闻的气味，如醋味、樟脑味、甲醛味、鱼腥味、石炭酸味和水果味等。树脂仿籽料、内部充填金属。
