要计算暗柱顶层纵筋长度，我们先要研究暗柱纵筋到顶弯折多少，图集22G101-1P2-22页给出四种情况，如图1所示。


图1

从图1可以看出，三种情况都是到顶弯折12d，只有一种情况是暗柱钢筋锚入边框梁内，因为这种情况并不多见，这里我们暂时不讲，这节课我们只讲暗柱纵筋到顶弯折12d情况。

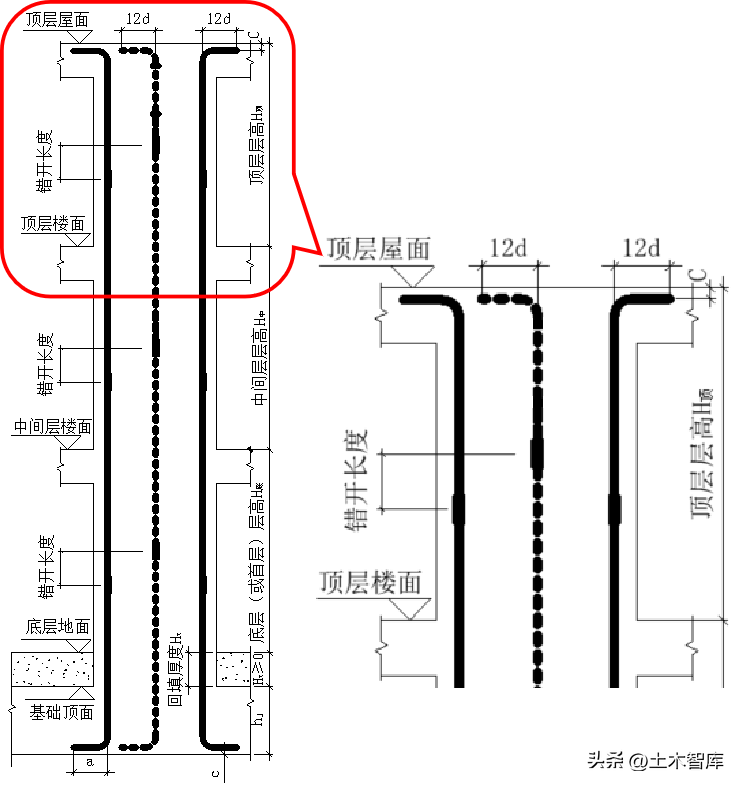

我们先把顶层纵筋拿过来放大，如图2所示。


图2

1、顶层较低纵筋长度如何计算？

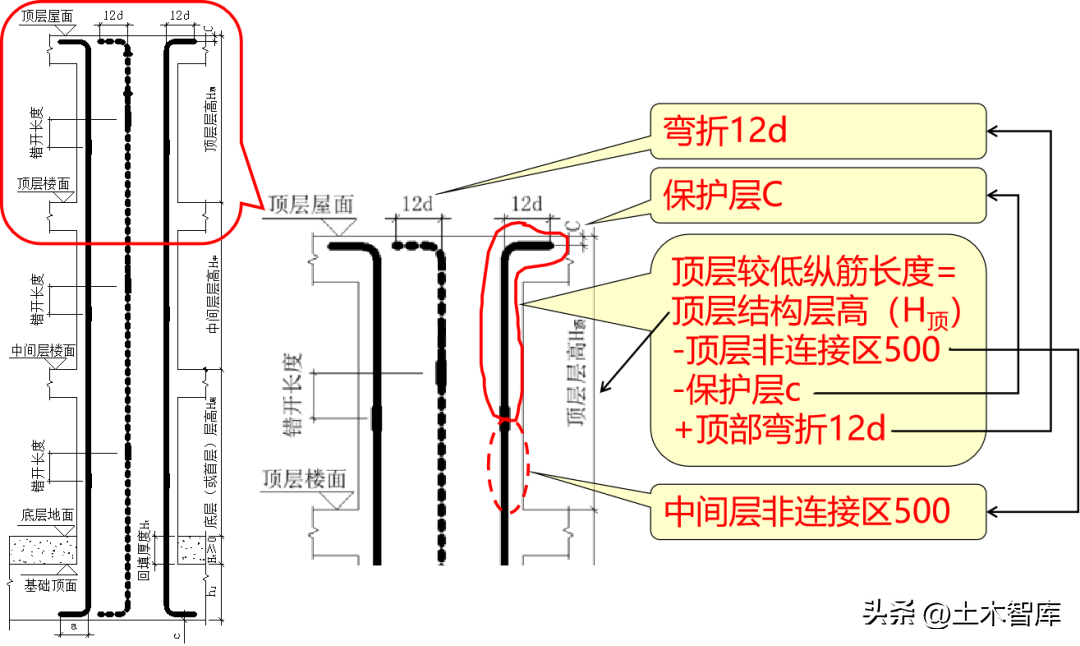

顶层较低纵筋长度，就是在结构层高的基础上加加减减，具体计算过程如图3所示。


图3

2、顶层较高纵筋长度如何计算？

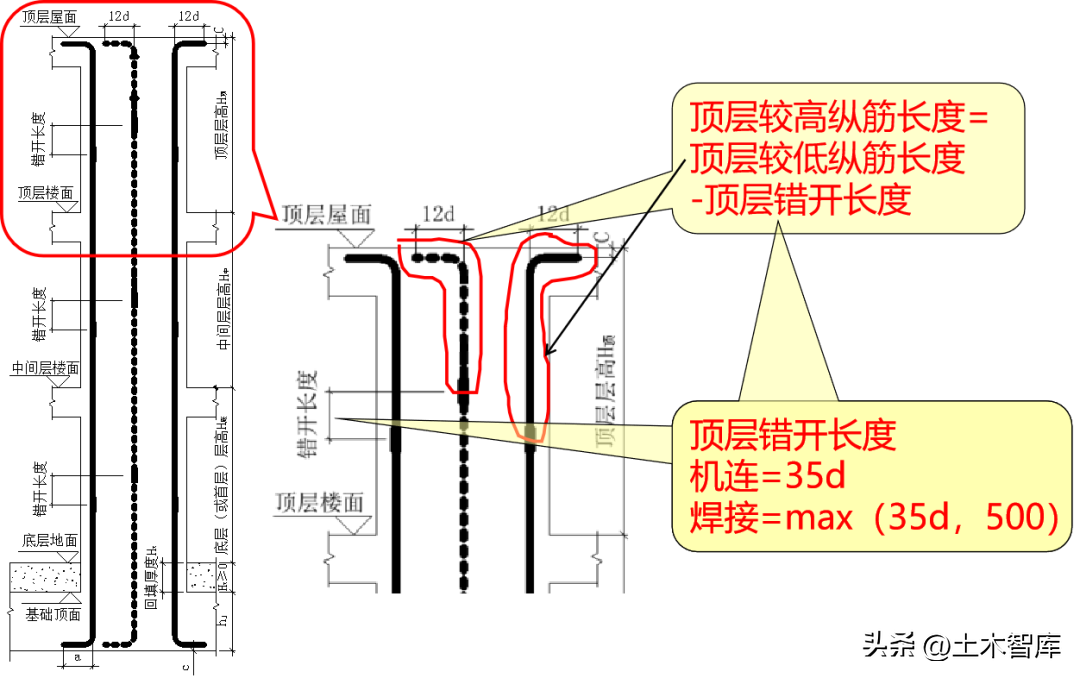

顶层较高纵筋，就是在较低纵筋的基础上，减去错开长度，具体计算过程如图4所示。


图4

最后的话

到这里我们把机焊连接，暗柱纵筋长度如何计算就讲完了，下一讲，我们来讲绑扎连接暗柱纵筋长度如何计算。
