工业上常见的涡街流量计有通用型涡街流量计[灵光一闪]、插入式涡街流量计[小鼓掌]、多变量型涡街流量计[机智]

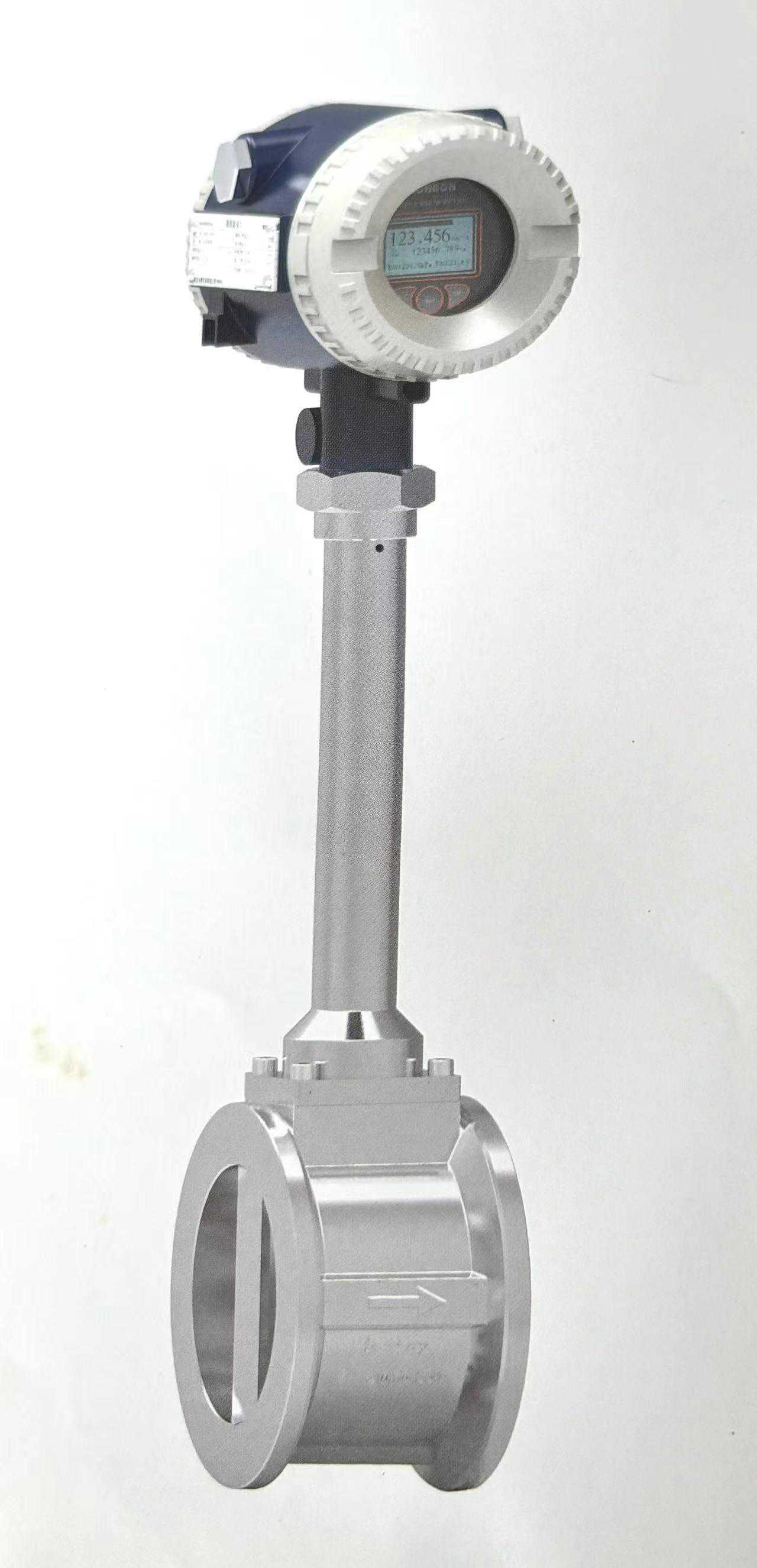

一：普通型涡街流量计[奋斗]

适用于：蒸汽、压缩空气、煤制气、中高流速气体等多种气体及液体。涡街流量计最常用于管道蒸汽的测量，结构简单功耗低，持久耐用。

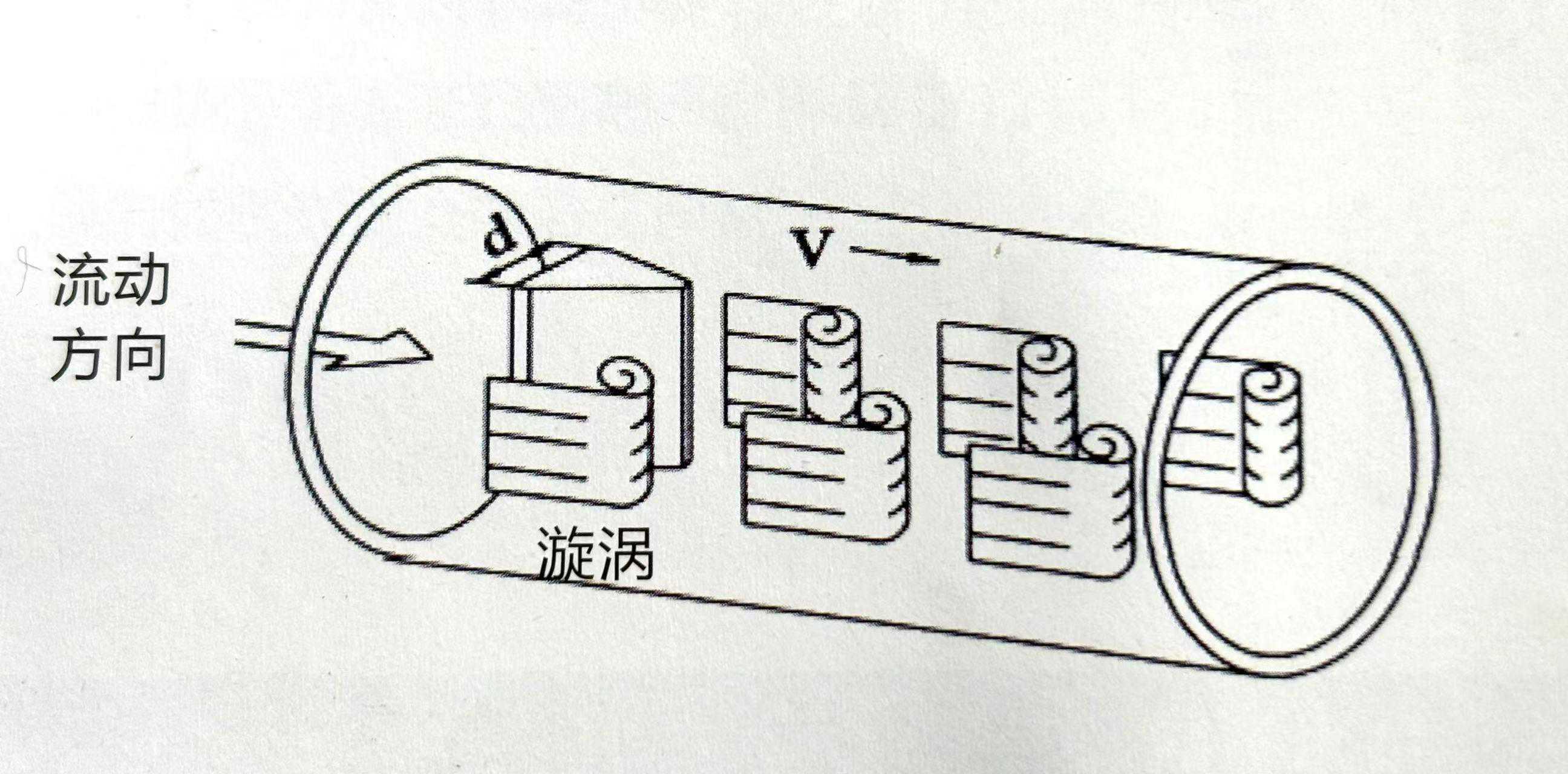

工作原理[击掌]：涡街流量计是一种中高速流量计，抗机械振动无运动部件。涡街流量传感器是由旋涡发生体、检测探头及相应的信号放大电路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡。（这种旋涡被称为卡门涡街。斯特罗在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，越大流速越大频率。但是系数与流速却是成反比，系数越大流量越小。）

这些交替变化的旋涡就形成了一系列交替变化的流体升力，该升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信号，经过前置放大器，整形，放大处理后，输出与旋涡脱落频率相同且与流速成正比的脉冲信号。

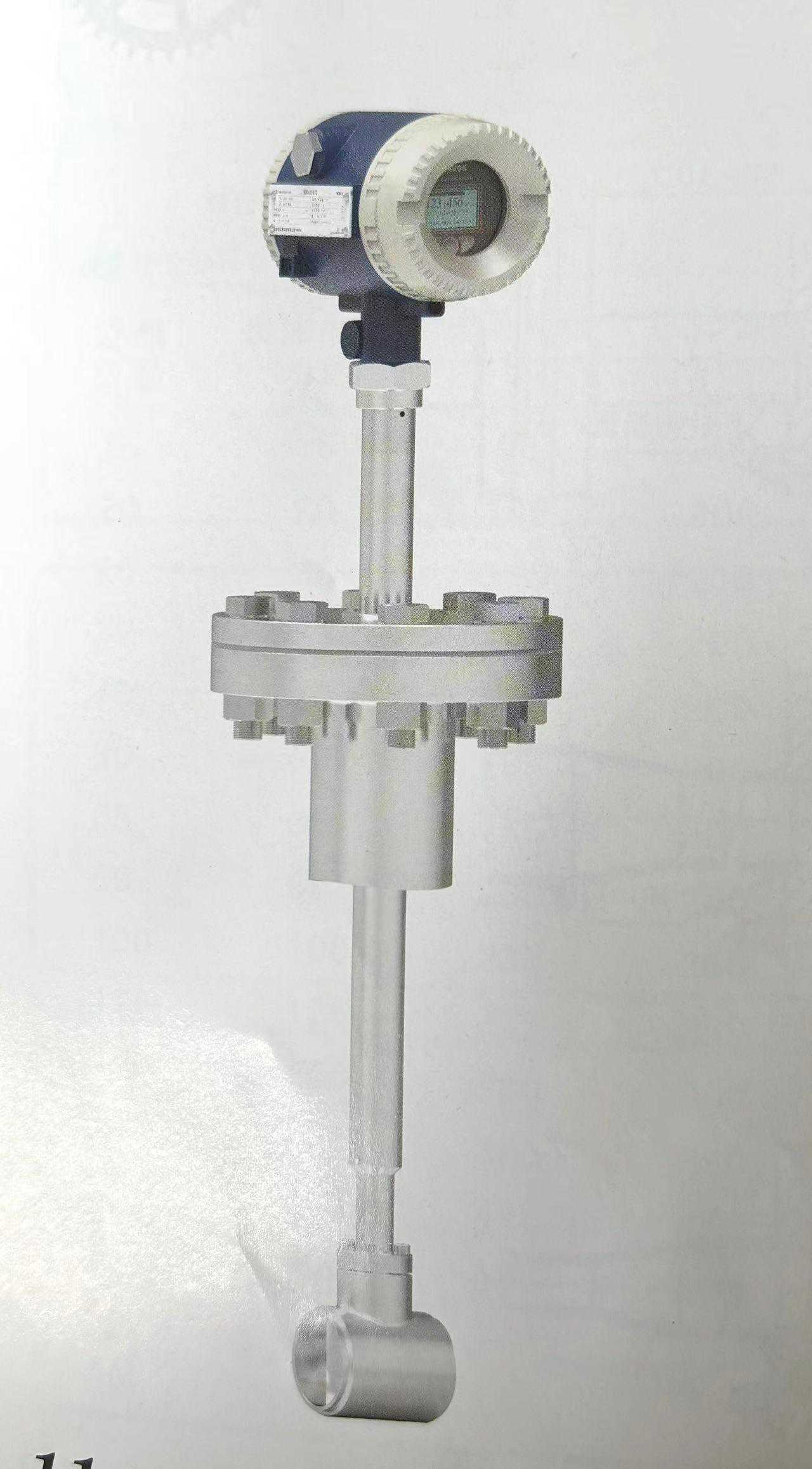

二：插入式涡街流量计[奋斗]

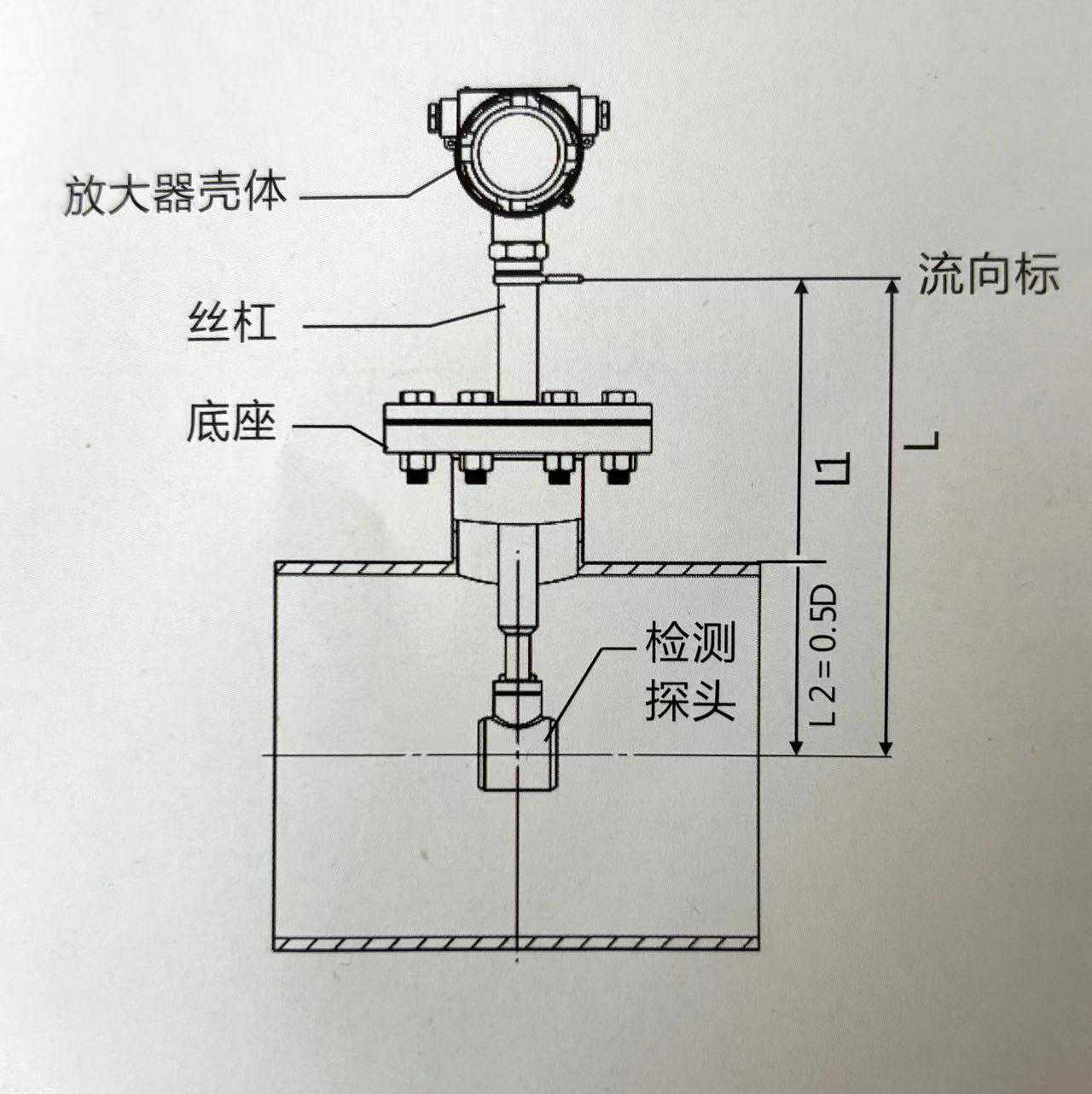

插入式流量计又称简易式流量计安装时只需在满足流量计直管段要求的安装点上开一个直径100的圆圈，将基座的下管段与管道上开好口的圆缺焊接，基座焊接后目测不得有明显的斜歪。将测速探头插入管道中，调整好插入深度使测头中心与管道的中轴相吻合，测头中心线与管道中轴线的夹角不应大于5度，然后调整好流向标使其与流体的流向相同。最后把法兰或阀球与焊接好的基座对接，用螺栓紧固好。

三：多变量型涡街流量计[奋斗]

可测蒸汽的温度、压力和质量流量、可测气体的温度，压力和标况流量、一体化设计、集成度高、安装简单。

在涡街流量计中装入温度传感器，利用流量传感器套管作为温度套管，使涡街流量计和温度传感器与工艺过程相隔离，从而保证轻松检定和更换。在提高饱和蒸汽中工作性能的同时将内部电子部件对过程温度的变化进行补偿，因此提高了在饱和蒸汽中工作的性能，降低安装成本。
