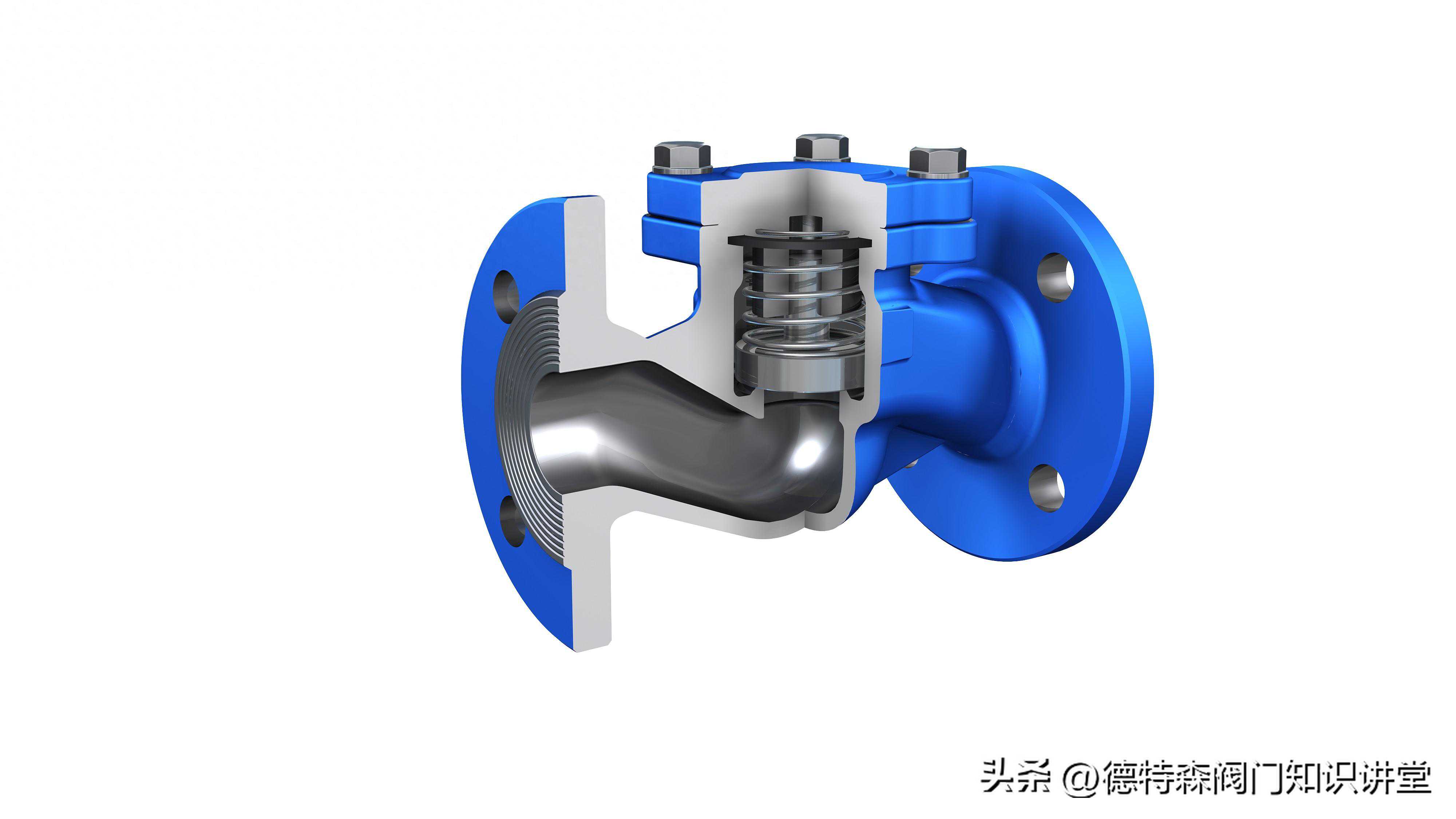

波纹管止回阀是一种常见的工业阀门，具有简单、紧凑、轻便、可靠、不易泄漏等优点。其结构主要由阀体、波纹管、弹簧、阀盖、密封圈等部分组成。

一、阀体

波纹管止回阀的阀体有球形和直通型两种，球形阀体上方设有连接管口，直通型阀体旁边有连接管口，两者都设有法兰连接孔，可根据需要采用不同的连接方式。

二、波纹管

波纹管是该阀的重要部件，通常用不锈钢制造。波纹管内腔与阀体内腔相通，波纹管外壳通常呈U形。

三、弹簧

弹簧是波纹管止回阀的主要控制部分之一，通常为钢丝弹簧，其作用是控制波纹管的伸缩，使其能够正确地打开和关闭。

四、阀盖

阀盖是波纹管阀的重要部分之一，通常为不锈钢，由于其承受的负荷较小，一般采用螺纹连接。

五、密封圈

密封圈是阀门的重要部分之一，通常为橡胶材料，可保证阀门的密封性能。

综上所述，波纹管止回阀结构简单可靠，广泛用于各种工业领域。


波纹管止回阀
