【每日学机械】第58期，万向联轴器利用其机构的特点，使两轴不在同一轴线，存在轴线夹角的情况下能实现所联接的两轴连续回转，并可靠地传递转矩和运动。


万向联轴器的特点：其结构有较大的角向补偿能力，结构紧凑，传动效率高。不同结构型式万向联轴器两轴线夹角不相同，一般在5°-45°之间。

万向轴用途：用来联接不同机构中的两根轴(主动轴和从动轴)，使之共同旋转，以传递扭矩的机械零件。在高速重载的动力传动中，有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成，分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接。

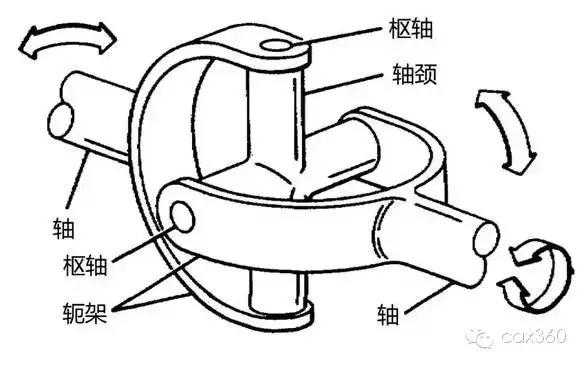

↓↓万向联轴器中使用最广的是十字万向联轴器

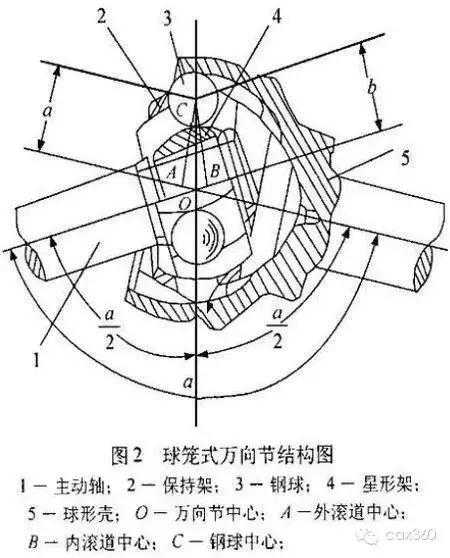

↓↓球笼式万向轴↓↓

万向联轴器选型问题：

从原动机到万向联轴器之间有无传动装置

原动机的类型和选配万向联轴器传递负荷的类别

考虑到原动机的工作环境

万向联轴器两端的联接形式及安装

万向联轴器本身的转速

安装位置是否有限制
