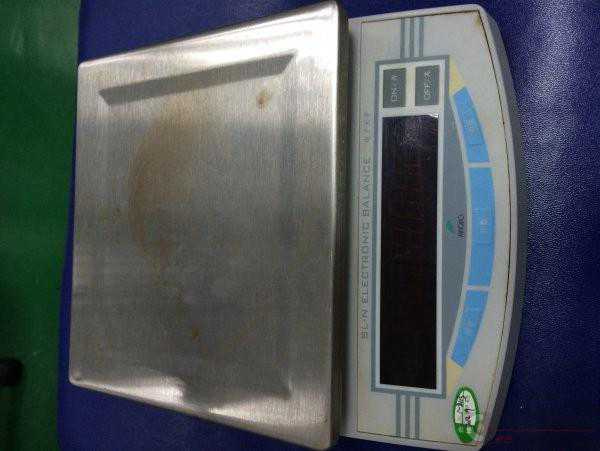

参加活动咯，看到这些东西本来就一直手痒，再一看坛子里有活动，那么只有顺路拆拆拆了。首先拆个小台式电子天平，这个电平不是精密天平，灵敏度也不高大约是0.01g在实验室应该是很低端的天平了，高级的也有，可是不敢拆呀，十来万一台，拆坏了就完蛋了，就只有拆这个了。
上海产的。这种水平的相信大家基本上都可以做得出来。
看看，就连开关都省了一个，真的是节省。

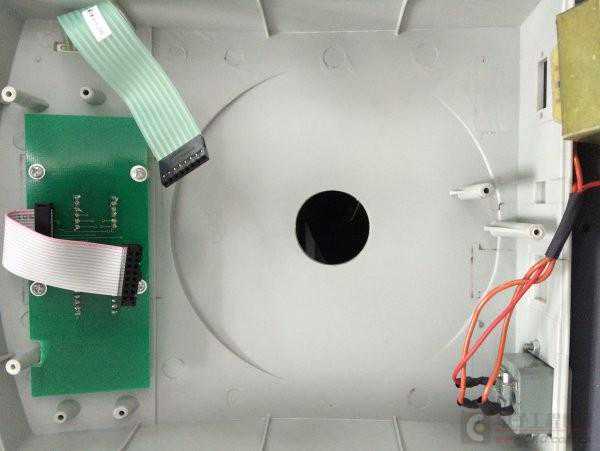

话不多少，先开盖
采用精典的数码管与溥膜键盘，没有什么拆出来看的必要。

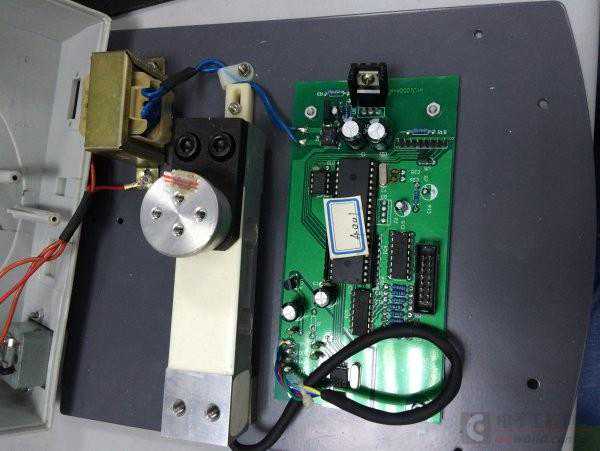

接着看下来了！
很简单，采用线性电源，

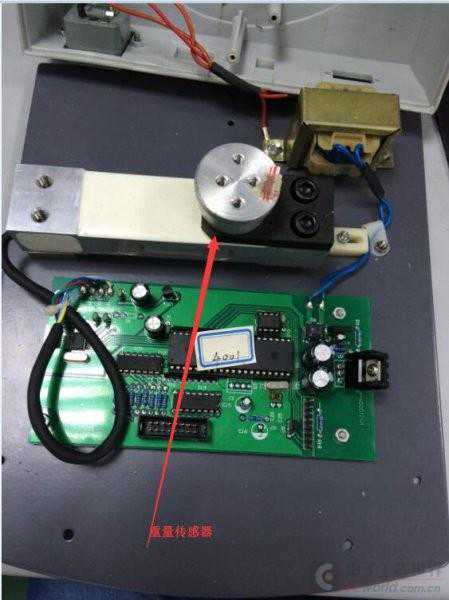

最值线的可能就是重量传感器了。
接下来我们一起看看主板吧。

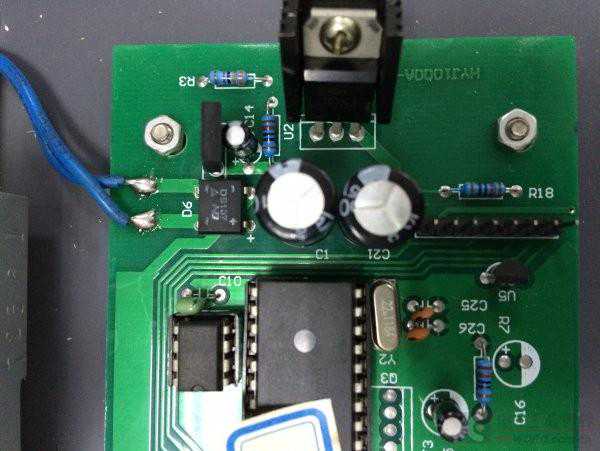

好像挺简单的，电源路分很简单的桥式整流稳压，

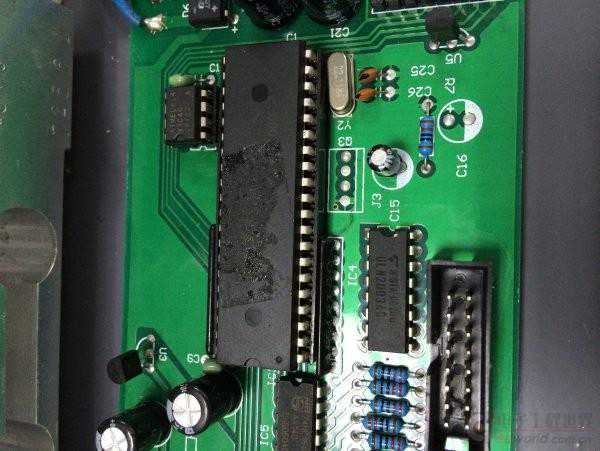

主控采用STC的51单片机，显示部分使用了一个串
转并芯片，并加了一个2003驱动，按理74系列的逻
辑芯片驱动数据管也没有什么问题呀不知道为何还

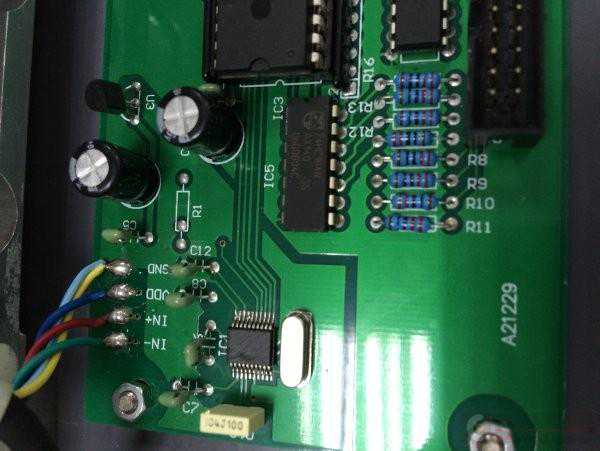

加2003，大约是为了稳定吧，重量传感器输入部分
的ADC被打磨了，如果细细去查也应该不难，这部
分是这个电子称的重点部位，做工用料明显好很多。

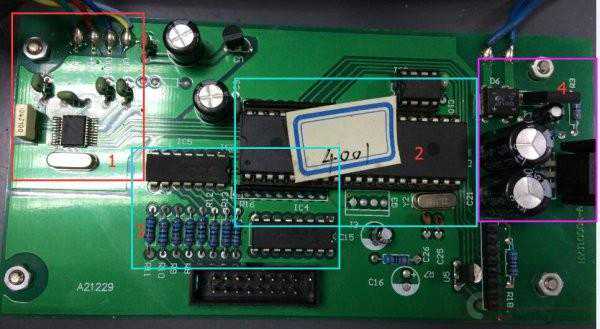

上面图中的标示好像不是太清楚：加个mark
1：重量模拟输入模块
2：主控模块，STC系列
3：数码管显示电路
4：电源整流稳压电路
