CCSK13

中华人民共和国国家标准

GB43069—2023

矿用电缆安全技术要求

Safetyrequirementsforminingcable

2023-09-08发布

2025-04-01实施

国家市场监督管理总局国家标准化管理委员会

发布

GB43069—2023

前言Ⅲ

1范围1

2规范性引用文件1

3术语和定义2

4电缆分类和标识2

5技术要求3

6试验方法7

7检验规则9

8运输和储存10

9敷设和安装10

附录A（规范性）电缆分类及代号12

附录B（规范性）过渡电阻试验14

附录C（规范性）抗机械冲击性能试验15

附录D（规范性）抗挤压性能试验17

附录E（规范性）抗弯曲性能试验18

附录F（规范性）抗曲绕拖里性能试验方法19

附录G（规范性）负载条件下燃烧试验20

附录H（规范性）元素铅、确含量测定方法24

GB43069—2023

前言

本文件按照GB/—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由国家矿山安全监察局提出并归口。

GB43069—2023

及附件第1部分：额定电压1kV（um—1.2kV）和3kV（um—3.6kV）电缆

矿用电缆安全技术要求

1范围

本文件规定了矿用电缆的分类和标识、技术要求、检验规则、运输和储存要求，描述了相应试验方法。

本文件适用于井工煤矿、井工金属和非金属矿山等场合使用的额定电压u0/u为8.7kV/10kV及以下的橡套软电缆、电力电缆，以及控制电缆、通信电缆的设计、制造、检测和敷设。

本文件不适用于露天矿用电缆。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/电工术语电缆

GB/T

3048.4

电线电缆电性能试验方法

第4部分：导体直流电阻试验

GB/T

3048.5

电线电缆电性能试验方法

第5部分：绝缘电阻试验

GB/T

3048.8

电线电缆电性能试验方法

第8部分：交流电压试验

GB/T

3048.12

电线电缆电性能试验方法

第12部分：局部放电试验

GB/T

3048.13

电线电缆电性能试验方法

第13部分：冲击电压试验

GB/T3956电缆的导体

GB/—2014绝缘软管第2部分：试验方法

GB/—2020额定电压1kV（um—1.2kV）到35kV（um—40.5kV）挤包绝缘电力电缆

GB/取自电缆或光缆的材料燃烧时释出气体的试验方法第1部分：卤酸气体总量的测定

GB/取自电缆或光缆的材料燃烧时释出气体的试验方法第2部分：酸度（用PH测量）和电导率的测定

GB/电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验程序和要求

GB/电缆和光缆在火焰条件下的燃烧试验第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kw预混合型火焰试验方法

GB/电缆和光缆在火焰条件下的燃烧试验第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类

GB/电缆和光缆在火焰条件下的燃烧试验第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验B类

GB/电缆和光缆在火焰条件下的燃烧试验第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类

GB/T19666—2019阻燃和耐火电线电缆或光缆通则

AQ/T1043矿用产品安全标志标识

GB43069—2023

MT/T117采煤机用电缆夹板

3术语和定义

GB/界定的以及下列术语和定义适用于本文件。

3.1

额定电压ratedvoltage

电缆设计、选用和进行电性能试验用的基准电压。

注：额定电压用U0/U表示，单位为千伏（kv）。U0表示任一主绝缘导体与“地”（金属屏蔽、金属套或周围介质）之间的电压有效值；U为多芯电缆或单芯电缆系统任意两相导体之间的电压有效值。

3.2

低烟lowsmoke

燃烧产生的烟雾浓度不会使能见度（透光率）降低到影响到逃生的特性。

3.3

无卤halogenfree

燃烧时释出气体的卤素（氣、氯、澳、碘）含量均小于或等于1.0mg/g的特性。

3.4

低毒lowtoxicity

4电缆分类和标识

4.1电缆分类

4.1.1电缆依据用途分类包括：

—电力电缆：用于煤矿、金属和非金属矿山电网，传输和分配电能；

—橡套软电缆：用于煤矿、金属和非金属矿山移动装备、照明、手持工具电源连接；

—控制电缆：用于煤矿、金属和非金属矿山电气装置中传输控制、测量和指示信号传输；

4.1.2电缆依据材料分类包括：

—有卤类电缆；

—无卤类电缆。

4.1.3电缆依据敷设方式分类包括：

—移动类电缆；

—固定敷设类电缆。

4.1.4电缆依据电压等级分类包括：

—低压电缆，额定电压0.66kv/1.14kv及以下的电缆；

—高压电缆，额定电压0.66kv/1.14kv以上电缆。

4.1.5电缆的分类和名称应在产品标准中规定，分类代号应符合附录A的要求。

GB43069—2023

4.2电缆标识

4.2.1电缆标识应至少包括制造厂名称、电缆型号、规格信息，识别方法应符合产品标准规定。

4.2.2电缆表面应施加安全标志标识，安全标志标识应符合AQ/T1043的规定。

5技术要求

5.1一般规定

5.1.1电缆的安全性能应在产品标准中规定，应包括电气安全特性、机械安全特性、阻燃安全特性、环境安全特性。

5.1.2电气安全特性应包括以下特性：—导体直流电阻；

—绝缘电阻；

—交流耐压性能；

—冲击电压性能（额定电压1.8kv/3kv及以上电力电缆、额定电压3.6kv/3kv及以上橡套软电缆）；

—局部放电性能（额定电压3.6kv/3kv及以上电力电缆、橡套软电缆）；

—过渡电阻性能（屏蔽橡套软电缆）。

5.1.3机械安全特性应包括以下性能：

—抗机械冲击性能；

—抗机械挤压性能；

—抗弯曲性能；

—抗拖里曲绕性能。

5.1.4阻燃安全特性应包括以下性能：

—单根电线电缆垂直燃烧试验；

—负载条件下燃烧试验；

—成束燃烧试验。

5.1.5环境安全特性应包括以下性能：—电缆材料铅、确的限量；

—无卤性能（无卤类电缆）；—低烟性能（无卤类电缆）；—低毒性能（无卤类电缆）。

5.2电气安全特性

5.2.1导体直流电阻

电缆各线芯导体直流电阻应与电缆线芯结构、导体规格、导体材料相对应，以保证电缆导体产生的电流热效应不应使电缆长期正常运行工作温度超过相应产品标准中的规定值，其中：

a）电力电缆20节的直流电阻应符合GB/T3956的实心导体或绞合导体规定；

B）橡套软电缆动力线芯20节的直流电阻应符合GB/T3956的软导体规定，控制、监视作用的线芯以及用于高频移动的橡套软电缆线芯可采用特殊软结构或加强结构的导体，导体直流电阻应在产品标准中规定；

C）固定敷设的控制电缆20节的直流电阻应符合GB/T3956的实心导体或绞合导体规定，移动

GB43069—2023

敷设控制电缆20节的直流电阻应符合GB/T3956的软导体规定；

D）通信电缆的线芯应采用对绞、星绞、同轴结构，满足通信传输要求，导体直流电阻应与通信电缆线芯结构、导体规格、导体材料相对应，在产品标准中规定。

5.2.2绝缘电阻

5.2.2.1应在产品标准中规定橡套软电缆绝缘电阻要求，绝缘电阻应符合表1的规定。

表1橡套软电缆绝缘电阻

试验项目

动力线芯

控制线芯

20节时绝缘电阻常数ki

（最小值）

MΩ.km

额定电压（U0/U）

1.9kv/3.3kv及以下

1900

—

额定电压（U0/U）

3.6kv/6kv及以上

2800

20节时绝缘电阻R（最小值）

MΩ.km

—

100

5.2.2.2应在产品标准中规定额定电压1.8kv/3kv及以下电力电缆绝缘电阻要求，绝缘电阻应符合表2的规定。

表2电力电缆绝缘电阻

试验项目

聚氯乙燎绝缘电缆

交联聚乙燎绝缘电缆

绝缘电阻常数ki（最小值）MΩ.km

20节时

36.7

最高额定温度时

0.037

3.67

5.2.2.3应在产品标准中规定控制电缆绝缘电阻要求，绝缘电阻应符合表3的规定。

表3控制电缆绝缘电阻

导体标称截面

mm2

工作温度下的绝缘电阻R（最小值）

MΩ.km

聚氯乙燎绝缘电缆

交联聚乙燎绝缘电缆

第1种导体

第2种导体

第5种导体

第1种导体

第2种导体

0.5

0.013

0.75

0.012

0.014

0.011

1.20

1.40

1.0

0.011

0.013

0.010

1.10

1.30

1.5

0.011

0.010

1.10

1.0

2.5

0.010

0.009

1.0

0.90

4

0.0085

0.0077

0.85

0.77

6

0.0079

0.0065

0.70

0.65

10

0.0065

0.65

GB43069—2023

5.2.2.4应在产品标准中规定通信电缆绝缘电阻要求，20节时绝缘电阻应不小于3000MΩ.km。

5.2.3过渡电阻

应在产品标准中规定屏蔽型橡套软电缆的过渡电阻要求，过渡电阻应不大于3kΩ。

5.2.4交流耐压性能

电缆应满足交流电压试验要求，试验过程中应不发生击穿。

5.2.5冲击电压性能

额定电压3.6kv/6kv及以上橡套软电缆和1.8kv/3kv及以上电力电缆应满足冲击电压试验要求，试验过程中不应发生击穿。

5.2.6局部放电性能

额定电压3.6kv/6kv及以上电缆应满足局部放电试验要求，试验过程应无任何由被试电缆产生的超过声明试验灵敏度的可检测到的放电。

5.3机械安全特性

5.3.1抗机械冲击性能

额定电压0.38kv/0.66kv、0.66kv/1.14kv、1.9kv/3.3kv橡套软电缆（标称截面16mm2及以上），应满足抗机械冲击性能试验要求，试验过程中试验机检漏继电器应不动作。

5.3.2抗机械挤压性能

额定电压0.38kv/0.66kv、0.66kv/1.14kv、1.9kv/3.3kv的橡套软电缆应进行抗挤压性能试验，试验过程中试验机检漏继电器应不动作。

5.3.3抗弯曲性能

5.3.3.1电缆的抗弯曲性能应符合相应产品标准的规定，应在产品标准中规定电缆最小弯曲半径。

5.3.3.2采煤机电缆应进行抗弯曲试验，弯曲9000次后电缆所有线芯应不发生短路、断路。

5.3.4抗拖里曲绕性能

采用加强结构的橡套软电缆，应进行抗曲绕拖里性能试验，曲绕拖里9000次后所有线芯应不发生短路、断路。

5.4阻燃安全特性

5.4.1负载条件下燃烧性能

6mm2及以上的橡套软电缆和电力电缆应满足负载条件下的燃烧试验要求，试样续燃时间应小于240s、炭化长度应小于150mm。

5.4.2单根电线电缆垂直燃烧性能

电缆应满足单根电线电缆垂直燃烧试验要求，试验后的试样测量上支架下缘和炭化部分起始点之间的距离应大于50mm，且燃烧向下延伸至距离上支架的下缘不大于540mm。

5

GB43069—2023

5.4.3成束燃烧性能

电缆应满足成束燃烧试验要求（在产品标准中规定单独敷设的除外）,试验后的试样最大炭化范围应不超过喷灯底边2.5m。

5.5环境安全特性

5.5.1电缆材料铅、确的限量

电缆材料的铅、确含量应进行限量,铅含量应不大于1000mg/kg,确含量应不大于1000mg/kg。

5.5.2低烟性能（无卤类电缆）

无卤类电缆应具备低烟性能,低烟性能应符合表4规定。

表4低烟性能

试样外径d

mm

试样根数

烟密度（最小透光率）

%

d40

1

60B

20d三40

2

10d三20

3

5d三10

45/da

1d三5

（45/3d）X7a

a计算值取整数部分。

B外径大于80mm的电线电缆或光缆的最小透光率试验结果应乘以系数（d/80）作为最终结论。

5.5.3无卤性能（无卤类电缆）

无卤类电缆应具备无卤性能,无卤性能应符合表5规定。

表5无卤性能

试验项目

单位

合格指标

酸度和电导率试验

—PH值；

—电导率

μs/mm

4.3

三10

卤酸气体释出量试验

—Hcl和HBr；

—HF

%

三0.5

三0.1

5.5.4毒性指数（无卤类电缆）

无卤类电缆燃烧释放气体应具备低毒性能,毒性指数应不大于5。

6

GB43069—2023

6试验方法

6.1导体直流电阻试验

导体直流电阻试验按GB/规定的方法试验。

6.2绝缘电阻试验

绝缘电阻试验按GB/或GB/—2020中17.2和17.3规定的方法试验。

6.3交流电压试验

交流电压试验按GB/规定的方法试验。试验电压和施加电压时间见表6。

表6交流电压试验

电缆类型

额定电压U0/U

kv

试验电压（有效值）kv

施加电压时间

min

橡套软电缆

动力线芯

8.7/10

30.5

5

6/10

21.0

3.6/6

12.5

1.9/3.3

6.8

0.66/1.14

3.7

0.38/0.66

3.0

0.3/0.5

2.0

控制线芯

1.5

帽灯线芯

0.5

电力电缆

8.7/10

30.5

5

6/6、6/10

21.0

3.6/6

12.5

1.8/3

6.5

0.6/1

3.5

控制电缆

0.45/0.75

3.0

5

通信电缆

1.5

1

6.4冲击电压试验

冲击电压试验按GB/规定的方法试验，试验应在超过电缆正常运行时导体最高工作温度5K~10K温度下进行，冲击电压峰值见表7。电缆的每一个绝缘线芯应经受正负极性各10次的冲击电压。在冲击电压试验后，电缆试样每一个绝缘线芯在室温下应经受交流电压试验15min，试验电压见表6。

GB43069—2023

表7冲击电压

单位为千伏

额定电压U

3

6

10

冲击电压峰值

40

60

6.5局部放电试验

局部放电试验按GB/规定的方法试验。试验电压为1.73U0,橡套软电缆的试验灵敏度小于或等于20pc,电力电缆的试验灵敏度为小于或等于5pc。

6.6过渡电阻试验

过渡电阻试验按附录B规定的方法试验。

6.7抗机械冲击性能试验

抗机械冲击性能试验按附录c规定的方法试验,冲击次数见表8。

表8冲击次数

动力线芯标称截面

mm2

16~35

50及以上

冲击次数

次

2

3

6.8抗挤压性能试验

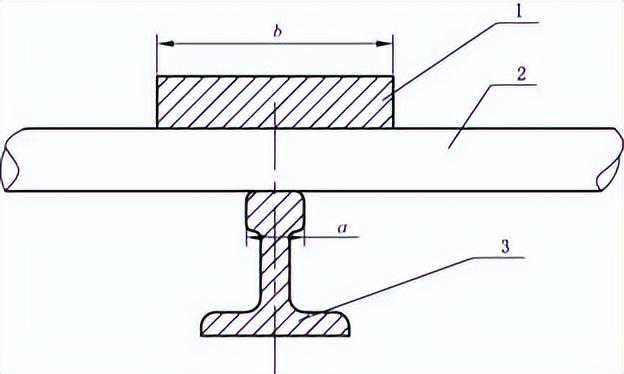

抗挤压性能试验按附录D规定的方法试验,挤压力见表9。

表9抗挤压试验

额定电压

Kv

0.38/0.66

0.66/1.14

1.9/3.3

挤压力

KN

20

30

40

6.9抗弯曲性能试验

抗弯曲性能试验按附录E规定的方法试验。

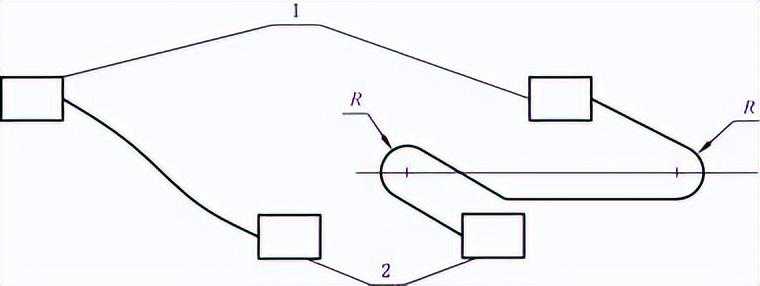

6.10抗曲绕拖里性能试验

抗曲绕拖里性能试验按附录F规定的方法试验。

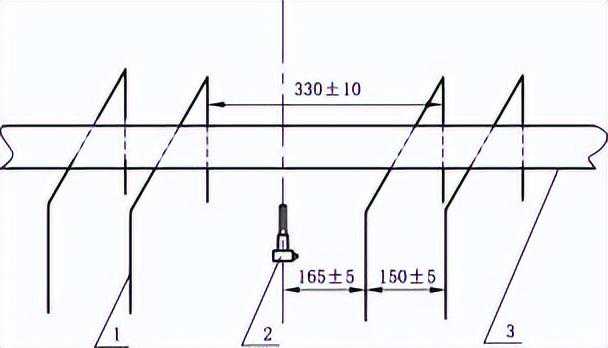

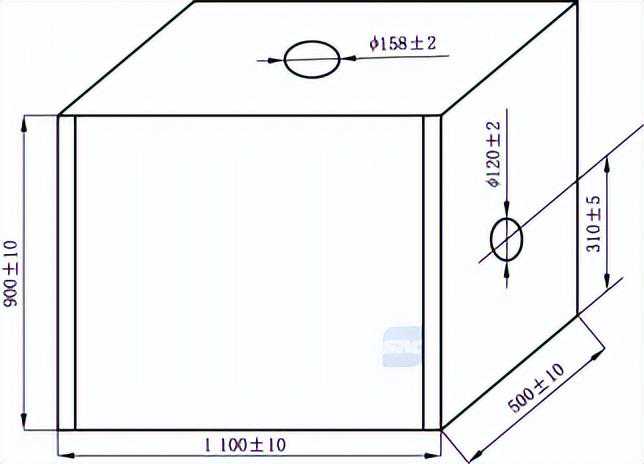

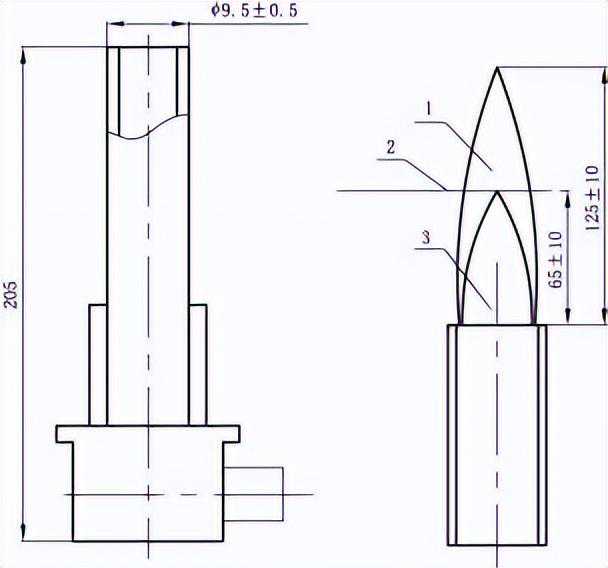

6.11负载条件下燃烧试验

负载条件下燃烧试验按附录G规定的方法试验。

GB43069—2023

6.12单根电线电缆垂直燃烧试验方法

单根电线电缆垂直燃烧试验按GB/规定的方法进行取样和试验。

6.13成束电线电缆燃烧试验方法

6.13.1若电力电缆、橡套软电缆中最大线芯截面积在50mm2及以上时，按GB/规定的方法进行A类成束电线电缆燃烧试验。

6.13.2若电力电缆、橡套软电缆中最大线芯截面积在50mm2以下时，按GB/规定的方法进行B类成束电线电缆燃烧试验。

6.13.3控制电缆按GB/规定的试验方法进行B类成束电线电缆燃烧试验。

6.13.4通信电缆按GB/规定的试验方法进行C类成束电线电缆燃烧试验。

6.13.5无卤类电缆按GB/规定的试验方法进行C类成束电线电缆燃烧试验。

6.14低烟性能试验方法

无卤类电缆按GB/规定的试验方法进行烟密度（最小透光率）试验。

6.15无卤性能试验方法

6.15.1无卤类电缆按GB/规定的试验方法进行燃烧后的气体酸度和电导率试验。

6.15.2无卤类电缆按GB/规定的试验方法进行燃烧后的卤酸气体（HCl和HBr）释出量试验。

6.15.3无卤类电缆按GB/—2014中46.2规定的试验方法进行燃烧后的HF释出量试验。

6.15.4无卤类电缆按GB/T19666—2019中附录C规定的试验方法进行毒性指数试验。

6.16铅、确元素含量测定

铅、确元素含量测定试验按照附录H规定的方法试验。

7检验规则

7.1电缆的检验分为出厂检验、型式检验、在用品检验。

7.2电缆应进行出厂检验，出厂检验应包含例行检验项目和抽样检验项目。

7.3例行检验应由制造方在成品电缆的所有制造长度上进行。当某一根电缆的例行检验有任意一项不合格时，则判定这一根电缆不合格。例行检验项目应包括但不限于:

—导体直流电阻试验；

—绝缘电阻试验（适用时）；

—交流电压试验；

—局部放电试验（适用时）。

7.4抽样检验项目和抽样规则应符合产品标准或技术规范要求。当抽样检验有不合格时，应将不合格项目加倍抽检，如仍不合格时，则判定这一批电缆抽样检验项目不合格。抽样检验项目应包括但不限于:

—过渡电阻试验（适用时）；

—单根垂直燃烧试验；

—负载条件下燃烧试验（适用时）。

7.5型式试验项目应在产品标准中进行规定，并包含本文件规定的安全特性要求。下列情况之一者应

GB43069—2023

进行型式检验：

—新产品试制完成或老产品转厂时；

—已定型的产品当设计、结构、关键材料、工艺有较大的变更，有可能影响产品性能时；—供需双方对产品质量有争议需仲裁时；

—国家安全监督管理机构提出型式检验要求时。

若型式试验项目有一项不合格，则认为被检验电缆不合格。

7.6电缆的在用品检验分为使用前抽样检验、使用中定期安全检查。

7.7电缆使用前或重复使用前应进行抽样检验，抽样检验项目和抽样规则应符合产品标准或技术规范要求。当抽样检验有不合格时，应将不合格项目加倍抽检，如仍不合格时，则判定这一批电缆抽样检验项目不合格。抽样检验项目应包括但不限于：

—导体直流电阻试验；

—绝缘电阻试验（适用时）；

—交流电压试验；

—单根垂直燃烧试验；

—负载条件下燃烧试验（适用时）。

7.8电力电缆和橡套软电缆在用品应定期进行安全检查。安全检查的项目、频次应符合产品标准或技术规范要求，检查过程应不破坏电缆且不降低电缆的安全性能。检查项目应包括但不限于交流电压试验、电缆绝缘和护层检查。经定期安全检查不合格的电缆应停止继续使用。

8运输和储存

8.1电缆应能适应水、陆、空及矿井交通运输工具进行运输。

8.2电缆运输和储存过程中应采取措施不降低电缆的安全性能，措施至少包括：—电缆应整齐盘成圈或8字型；

—电缆成圈半径应不小于产品标准规定的电缆最小弯曲半径；

—电缆端头应紧密包封，防止水分潮气侵入；

—电缆不应被机械损伤；

—电缆不应在高温和阳光下爆晒。

9敷设和安装

9.1固定敷设

9.1.1固定敷设在竖井井筒或倾角45。及以上的井巷内的电缆应采用粗钢丝铛装结构的电力电缆。

9.1.2固定敷设在水平巷道或倾角小于45。的井巷内的电缆应采用钢带或细钢丝铛装结构的电力

电缆。

9.1.3电缆固定装置应能承受电缆重量，且不应损坏电缆的护套。

9.1.4水平或倾斜巷道内的电缆悬挂点的间距应不大于3m；竖井电缆悬挂点的间距应不大于6m。

9.1.5电缆穿过墙壁部分应采用套管保护，并严密封堵管口。

9.1.6电缆不应悬挂在风管、水管路上，电缆与风管、水管路平行敷设时，应敷设在管路上方300mm

以上。

9.1.7高、低压电力电缆敷设在巷道同一侧时，高压电缆应敷设在上方。

9.1.8高、低压电力电缆之间的净距应不小于100mm；高压电缆之间、低压电缆之间的净距应不小于50mm，并应不小于电缆外径。

GB43069—2023

9.1.9电力电缆与通信电缆敷设在巷道同一侧时，应在通信电缆下方，且净距不小于100mm；电力电缆与通信电缆在井筒内敷设时，净距不小于300mm。

9.1.10敷设于有爆炸危险环境的电缆应采用铜芯电缆。

9.2移动敷设

9.2.1井下移动装备、移动照明、手持式电动器具的电源连接应采用橡套软电缆。

9.2.2电缆敷设和移动中应避免被移动设备撞击或掉落在移动设备上。

9.2.3电缆敷设过程中应避免发生扭转，应避免弯曲半径小于电缆最小弯曲半径。

9.2.4橡套软电缆的接地线芯不应兼做其他用途。

9.3安装连接

9.3.1电缆与电气设备连接时，电缆线芯应使用齿形压线板、线鼻子或者快速连接器与电气设备进行

连接。

9.3.2不同型号规格的电缆之间连接应采用符合防爆要求的接线盒、连接器或者母线盒进行连接，避免直接连接。

9.3.3立井井筒中垂直敷设的电缆中间不应有接头，除非将接头设置在中段水平巷道内或采用有托架支撑的接线盒连接，接头部分应不承力。

9.3.4采煤机电缆移动部分中间不应有接头。

GB43069—2023

附录A

（规范性）

电缆分类及代号

按使用环境分类代号

煤矿用电缆……………………………………………………………………………………………M

按敷设方式和使用特性分类代号

电缆按敷设方式和使用特性代号如下。

a）移动类电缆代号：

1）采煤机橡套软电缆…………………………………………………………………………C

2）梭车用橡套软电缆…………………………………………………………………………S

3）电钻电缆……………………………………………………………………………………Z

4）矿工帽灯线…………………………………………………………………………………M

5）移动橡套软电缆……………………………………………………………………………Y

6）移动轻型橡套软电缆………………………………………………………………………YQ

7）变频装置用电缆……………………………………………………………………………VF

B）固定敷设类电缆代号：

1）电力电缆…………………………………………………………………………………省略

2）通信电缆……………………………………………………………………………………H

3）控制电缆……………………………………………………………………………………K

按结构和材料分类代号

电缆结构和材料代号：

a）铜导体…………………………………………………………………………………………省略

B）铝和铝合金导体…………………………………………………………………………………L

C）橡胶绝缘或护套………………………………………………………………………………省略

D）聚氯乙燎绝缘或护套……………………………………………………………………………V

e）聚燎径绝缘或护套………………………………………………………………………………Y

f）交联聚乙燎绝缘YJ

g）无卤低烟材料WD

h）铝-聚乙燎貓结护层A

i）钢-聚乙燎貓结护层S

j）钢带铛装聚氯乙燎护套22

k）钢带铛装聚燎径护套23

l）钢丝铛装聚氯乙燎护套32或42

m）钢丝铛装聚燎径护套33或43

n）非金属屏蔽P

o）金属编织屏蔽PT

p）铜带屏蔽P2

q）绕包加强结构R

GB43069—2023

r）编织加强结构……………………………………………………………………………………B

s）射频同轴…………………………………………………………………………………………S

t）漏泄同轴…………………………………………………………………………………………L

u）含辅助线芯或监视线芯……………………………………………………………………………J

GB43069—2023

附录B

（规范性）

过渡电阻试验

试样

任意长度的屏蔽型橡套电缆1根。

试验步骤

测量回路连接

绝缘屏蔽过渡电阻

将试样屏蔽动力线芯导体（或辅助线芯导体）和接地线芯导体分别接到直流电源的正极和负极。

用直径不大于1.5mm的金属针垂直刺入电缆，使之与动力线芯导体（或辅助线芯导体）接触。

注：金属屏蔽型电缆测量时将金属屏蔽层头部掀开，露出一部分非金属屏蔽层，再用金属针从非金属屏蔽层垂直刺入电缆，刺入过程金属针与金属屏蔽层不接触。

监视层过渡电阻

移动金属屏蔽监视型电缆的监视层过渡电阻测量，应将监视线芯导体与直径不大于1.5mm的金属针分别接到电源的正极和负极。

将金属针垂直刺入监视层，刺入位置应位于两监视线芯导体的中间区域，不应与监视线芯导体相接触。

电流加载

测量回路加载一定电流，电流值应不大于5mA，测量电源正负极之间的电压。

线芯针刺

每根动力线芯或辅助线芯导体各刺试3点。

结果计算

过渡电阻值按式（）式计算：

R=U/I…………………………（）

式中：

R—过渡电阻，单位为欧姆(Ω);

U—动力线芯导体或辅助线芯导体与接地线芯导体之间的电压降，单位为伏特（V）；I—测量回路电流，单位为安培（A）。

每点的过渡电阻测量值应不超过规定值。

GB43069—2023

附录C

（规范性）

抗机械冲击性能试验

试验设备

冲击试验机、冲锤。

试样制备

从成品电缆上截取试样1个，长约2m，试样终端头的制备应能保证在规定电压下不发生沿其表面闪络和内部击穿。

试验步骤

将试样安装在试验机上，如图所示。

标引序号说明：1—冲锤；

2—试样；3—铁板；

L—冲锤宽度，mm；

R—冲锤弧面半径，R—25mm；

d—试样直径，mm；

h—冲程，m。

图抗机械冲击试验机

按表规定选择冲锤质量及冲程。

GB43069—2023

表冲锤质量和冲程

动力线芯截面

mm2

冲锤质量

kg

冲程h

m

16

20

0.75

25~35

20

1.1

50

20

1.5

在试样各动力线芯间施加三相交流额定电压（额定电压0.66kV/1.14kV以上电缆施加0.66kV/1.14kV电压），并接入检漏继电器。

启动试验机，冲锤从规定冲程h高度自由落下，冲击电缆试样。同一根试样应分别在5处试验，相邻两处之间的距离约为100mm。

试验结果

按产品标准规定的冲击次数后，检漏继电器不动作，则认为通过该试验。

GB43069—2023

附录D

（规范性）

抗挤压性能试验

试验设备

压力机,具备压力值设定功能,压力值误差不超过规定值的士1%。

挤压模由钢轨和铁质上压板组成。

试样制备

从成品电缆上截取试样1个,长约2m,试样终端头的制备应能保证在规定电压下不发生沿其表面闪络和内部击穿。

试验步骤

将试样安装在挤压模内,如图所示,其中钢轨宽度a—70mm,压板宽度b2a。

标引序号说明：

1—铁质上压板；

2—电缆试样；

3—钢轨。

图试样安装

在试样各动力线芯间施加三相交流额定电压（额定电压0.66kV/1.14kV以上的施加电压0.66kV/1.14kV电压）,并接入检漏继电器。

启动压力板,缓缓增加压力至规定值,并保持1s。同一根试样应分别在5处试验,相邻两处间的距离约为100mm。

试验结果

按产品标准规定的挤压力试验后,当检漏继电器不动作时,则认为试样通过该项试验。

GB43069—2023

附录E

（规范性）

抗弯曲性能试验

试验设备

试验应在图所示的试验机上进行。该试验机应具有检测电缆动力线芯和控制线芯是否短路或断路的装置，发生短路或断路时能自动报警，试验机移动端能以（0.5士0.1）m/s速度在大于4m的行程上往返运动，每进行1次往返过程，应使电缆受试部分形成一次由平直状态到“s”形状态的弯曲过程，弯曲过程中的电缆最小弯曲半径按表规定选择。

标引序号说明:

1—移动端；

2—固定端；

R—弯曲半径。

图试验机原理

表弯曲半径

动力线芯标称截面

mm2

弯曲半径R

mm

16~50

150士10

70~95

200士10

120

250士10

试样

从成品电缆上截取试样，试样长度应保证受试部分进行往返过程。

试验步骤

将试样安装到试验机的电缆夹板内（该电缆夹板应满足MT/T117中规定的结构、尺寸和最小弯曲半径要求），每3个夹板应有1个固定卡。电缆夹板分别固定在试验设备的移动端和固定端。试样的受检线芯导体应接至试验机的检测装置上，电缆两头应保持固定不动。

启动试验机，弯曲试样。

弯曲过程中随时检查电缆试样的固定卡，防止松动。

记录弯曲次数，试样往返1次记为弯曲1次。

18

GB43069—2023

附录F

（规范性）

抗曲绕拖里性能试验方法

试验设备

试验应在矿用电缆曲绕拖里性能试验机上进行。该试验机应具有检测电缆动力线芯和辅助线芯是否短路或断路的装置，同时具有对试验电缆加载张力负荷的装置，当发生短路或断路时能自动报警，试验机每进行一次往返过程，应使电缆受试部分形成一次由平直状态到“U”形状态的曲绕拖里过程，拖里单向行程不小于2m。

试验试样

从成品电缆上截取试样，试样长度应保证受试部分进行曲绕拖里过程。

试验步骤（增加速率、弯曲半径）

电缆试样两端由牵引绳固定在试验机牵引端，中间绕于固定半径的曲绕盘，对试样加载初始张紧力（3士0.3）KN，曲绕盘半径应按表选择。

表曲绕半径

电缆标称截面mm2

10

16

25

35

50

70

95

120

150

185

240

曲绕半径

mm

150

250

350

启动试验机，以（0.5士0.1）m/s速度往返拖里试样。拖里过程中，随时检查电缆试样的固定装置，防止松动。

记录曲绕拖里次数，试样往返1次记为曲绕拖里1次。

GB43069—2023

附录G

（规范性）

负载条件下燃烧试验

试验设备

电控箱

电控箱应能提供满足试样容量要求的工频交流电源,内装有最大允许误差为士2节的测温仪,能通过装在试样上的热电偶测量试样动力线芯导体的温度,温度测量范围0节~250节。

燃烧箱

燃烧箱外形尺寸应符合图的规定,使用时应置于排烟罩下或自带排烟装置。

单位为毫米

图燃烧箱

燃烧箱内应放置采用隔热材料制作的2组试样支架,支架高度可调,放置位置应符合图的规定。

单位为毫米

标引序号说明：

1—电缆试样；

2—支架；

3—喷灯。

图支架和喷灯位置

GB43069—2023

燃烧箱中应放置可前后移动的甲烧喷灯，喷口竖直向上，放置位置应符合图的规定。喷灯结构如图所示，喷灯材质为H62黄铜，喷口允许加装火焰稳定装置，喷灯火焰应能调至如图所示，火焰的强度应能在（10士3）s内烧断一根直径为（0.8士0.05）mm的铜丝，铜丝水平放置，其一端10mm处与火焰内焰顶端接触。喷灯所用燃料为天然气或合成甲烧，甲烧含量（体积分数）应达95%

以上。

标引序号说明：

1—外焰；

2—铜丝；

3—内焰。

单位为毫米

图喷灯结构和喷灯火焰

试样制备

电缆试样应从电缆样品中截取1.8m获得。

非金属中间接头试样应按图所示，两边各连接上相应规格的电缆，整体长度为1.8m，保持中间接头处于试样的中间位置。

单位为米

标引序号说明：

1—电缆；

2—中间接头。

图中间接头试样

GB43069—2023

不论试样中是否包含其他线芯（如信号线芯等），作为试样只应在每根动力线芯的两端剥去长度约100mm的绝缘。

在距试样中心线（200士10）mm的一侧，用小刀切开试样的护套和绝缘等覆盖层，露出一根动力线芯导体，并将热电偶的测温头插入其中，使此测温头与动力线芯导体能良好地接触，然后掩上绝缘、护套等覆盖层，并扎紧此切口；对非金属电缆接头试样，测温点应放置在接头外100mm左右。

试验步骤

按图所示的位置，将试样放置到燃烧箱内支架上，试样中心线应位于燃烧箱中部，试样两端分别从燃烧箱两侧孔伸出箱外。

将插入在试样上的热电偶与电控箱的测温仪连接，以便观察动力线芯导体的温度。

将试样上的动力线芯按串联或并联方法连接至电控箱的电源输出端上，连接线应采用比试样试验截面积至少大1倍的电缆或铜排，并采用合适方法保证充分连接。

启动电控箱，调节试验电流，应使流过试样每根动力线芯导体的电流值不小于5倍的规定电流，规定电流由表确定。

表导体规定电流值

标称

截面积

mm2

导体规定电流值

A

铜芯

铝或铝合金芯

单芯

二芯

三芯

单芯

二芯

三芯

6

32.4

29.2

27.5

25.9

23.4

22.1

10

51

46

43

41

37

35

16

67

60

57

54

48

46

25

93

84

79

75

68

64

35

116

104

99

93

84

80

50

140

126

119

112

101

96

70

182

164

155

146

132

124

95

228

205

194

184

164

156

120

270

243

235

216

195

188

150

330

297

290

264

238

232

185

388

357

349

311

286

280

240

480

441

432

384

353

346

300

585

538

526

468

430

420

注：表中所列单芯、二芯、三芯以电缆中所含动力线芯计数。

当动力线芯导体温度升至205节士5节时，移动喷灯至试样正下方，火焰内焰顶端应能与试样外表面接触，并启动计时器计时。

燃烧时间60s，然后移去喷灯，同时切断通过试样的电流，注意观察试样的续燃情况，并使用计

GB43069—2023

时器测量试样的续燃时间。

待试样续燃结束后,取下试样,擦净试样表面,测量试样的炭化长度,量具最大允许误差应为士1mm。

在试验中,燃烧箱内不应有明显的影响试验结果的空气流动。

动力线芯截面小于6mm2的电缆不进行该项试验。

GB43069—2023

附录H

（规范性）

元素铅、确含量测定方法

样品制备

将电缆按照结构进行拆分成各种材料样品，将样品剪成小于2mm的小块后，用液氮将样品进行冷冻；再用研磨机将样品粉碎成粒径小于1mm的颗粒状或粉末状固体样品，然后混合均匀备用。

样品的消解

称取0.10g经粉碎后的样品，精确至0.0001g。置于消解罐中，加入5mL硝酸、1mL过氧化氢。再加入1mL氢氣酸。将整个消解罐置于微波消解仪中，按照仪器操作方法对样品进行微波消解，直至试样被完全溶解。将消解罐取出，冷却至室温，加入适量的硼酸络合过量的氢氣酸，转移至50mL的容量瓶中，用水定容至刻度以备分析，根据所采用的分析方法，稀释成相应浓度的样品溶液。

注意：过氧化氢可与易氧化材料发生快速而剧烈的反应，当样品中可能含有大量易氧化有机成分时，不宜添加过氧化氢。

测试步骤

空白溶液的制备

随同中样品的制备过程同步制备空白溶液。

铅和确标准溶液的配制

因各种分析仪器存在不同程度的基体效应问题，在配制标准溶液时，应根据待测材料的种类分别采用外标法、内标法或标准加入法配制标准溶液。

制备空白标准溶液与至少三种浓度的标准溶液。

当采用内标法时，可在配制时向溶液中加入内标元素，或在测定过程中采用仪器在线加入内标。对于电感糯合等离子体发射光谱法（ICP-OES），可选取锐（SC）或钉（Y）元素作为内标；对于电感糯合等离子体质谱法（ICP-MS），可选取铐（Rh）元素做内标。内标元素的浓度与待测元素的浓度相当。

标准曲线的绘制

电感糯合等离子体发射光谱法（ICP-OES）

按浓度由低到高的顺序测量标准系列溶液中目标元素的光谱发射强度读数。根据需要，测定内标元素的发射强度读数。

采用外标法时，以标准溶液的浓度为横坐标，以信号强度为纵坐标绘制标准曲线。
