众所周知，激光技术已深入到国民经济和国防建设的各个领域。光盘(CD)的巨大市场驱动着半导体激光器的技术发展，红光半导体激光二极管的诞生又将激光技术推向新的发展阶段。目前，世界上有众多的厂家纷纷开发生产激光二极管，如NEC、日立、索尼、三菱、飞利浦和美国的LaserMax等。激光二极管产品按波长和功率分类已形成系列，并继续向短波和大功率发展。
下面以TOLD9211二极管为例，简要介绍一下其构造和使用注意事项。
构造与工作过程(1)构造
半导体激光二极管TOLD9211的工作波长为670mm，属于可见光范畴，故又称为红光半导体激光二极管。其外形如图11-19(a)所示，内部构造如图11-19(b)所示，电气图形符号如图11-19(c)所示。射出激光的VD1的阴极电极与引脚①相连，阳极及管壳与引脚②连接。除此之外，与VD1一起还有一个接收其激光的光电二极管VD2，其阴极与阳极分别由引脚②和③引出。
图11-19激光二极管的外形、结构及电气图形符号
(2)工作过程
使用注意事项①防静电：在拿取管子或焊接引脚时，手一定要带上接地腕带(腕带串接1MΩ电阻接地，如图11-21所示，防止人体所带静电击坏管子。

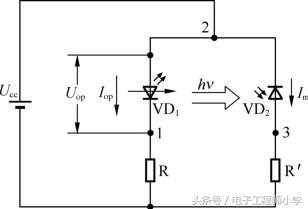

图11-20激光二极管的工作过程
图11-21取用激光二极管注意事项
②焊接：焊接时，电烙铁的外壳应接地，最好将电源插头从插座上拔下来。焊接时间要短(最大焊接温度260℃，焊接时间小于5s)，一次焊不牢隔一定时间后可再焊一次。
③工作电流：调整时不要使其超过最大值，亦不能有过冲电流。防止调整中的断线情况，否则会烧坏管子。交、直流工作均可，但峰值均不得超过最大值。
④如不需监控输出，亦可不用VD2。
⑤防止激光光束伤害眼睛：激光器工作时，不得直接或通过反射观看光源，否则会伤害眼睛。按国际惯例，激光器上应粘贴警告标签。
