电磁阀型号的表示方法，一个电磁阀型号分通常都是分4段的；
1、电磁阀的型号含义：（注意，由于不同厂家，型号表示含义是有差异的）

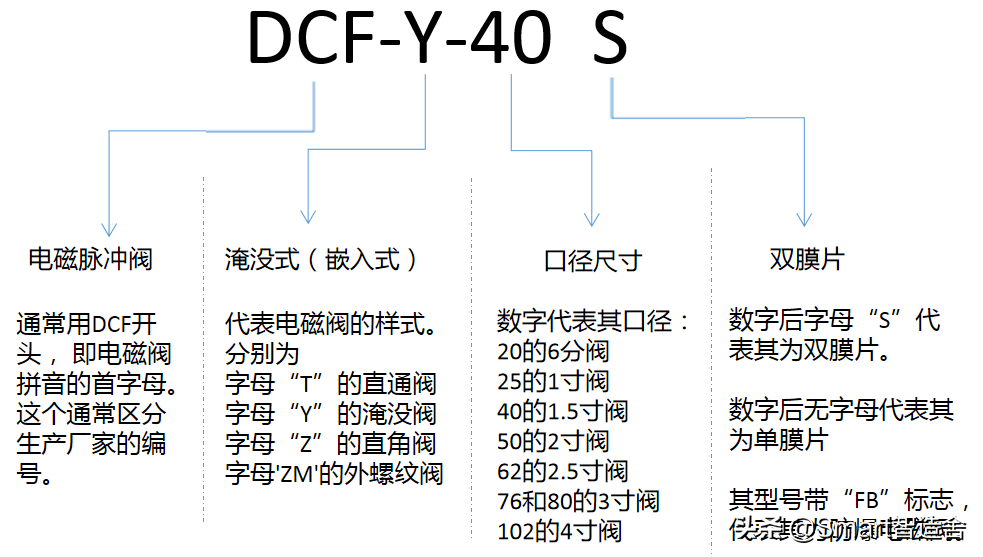

图1电磁阀的型号含义示图
SMC气动电磁阀型号含义说明书：
图2SMC气动电磁阀型号含义
2、电磁阀上的字母代表什么意思：
P一般都是进气孔；
A，B是出气孔，一般都是连接到气缸；
R，S，O一般都是排气口，接消声器。
图3电磁阀上的字母代表的意思
二、电磁阀的选型步骤根据配套不同的执行元件或应用场景，而选定合适的电磁阀；

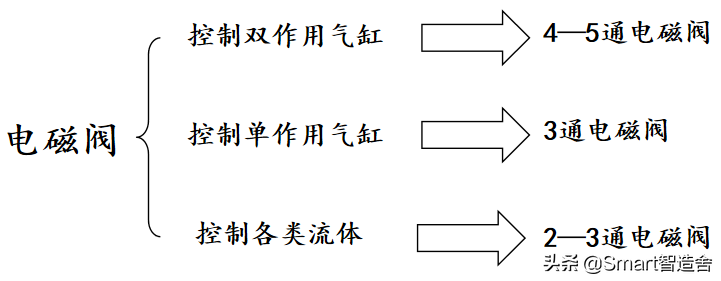

图4不同应用场景的电磁阀选定对比

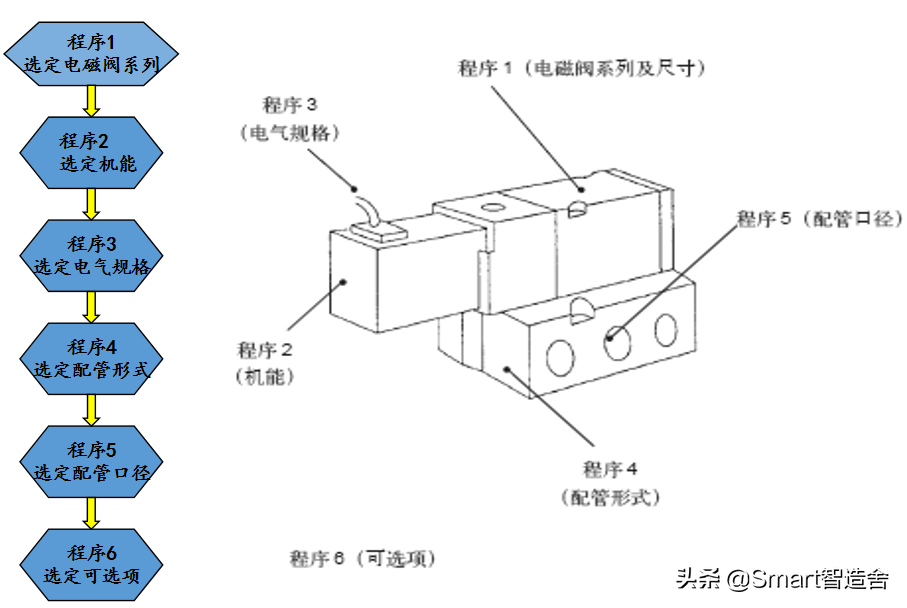

图5电磁阀选型步骤示图
步骤1、选定电磁阀系列：
（1）根据气缸缸径、行程、运行速度及使用压力（已知条件）计算出所需的耗气量。
其中：
Q：气缸的最大耗气量，L/min
D：缸径，cm
Vmax：气缸的最大速度，mm/s
P:使用压力，Mpa
（2）根据所需的耗气量计算出Cv值或S；
Cv：流通能力，
Q：自由流量（耗气量），L/min
P2：移动负载所需要的压力，bar
∆P：压力降，bar
S：有效流通面积，mm²
以上的具体计算，请参看下图：

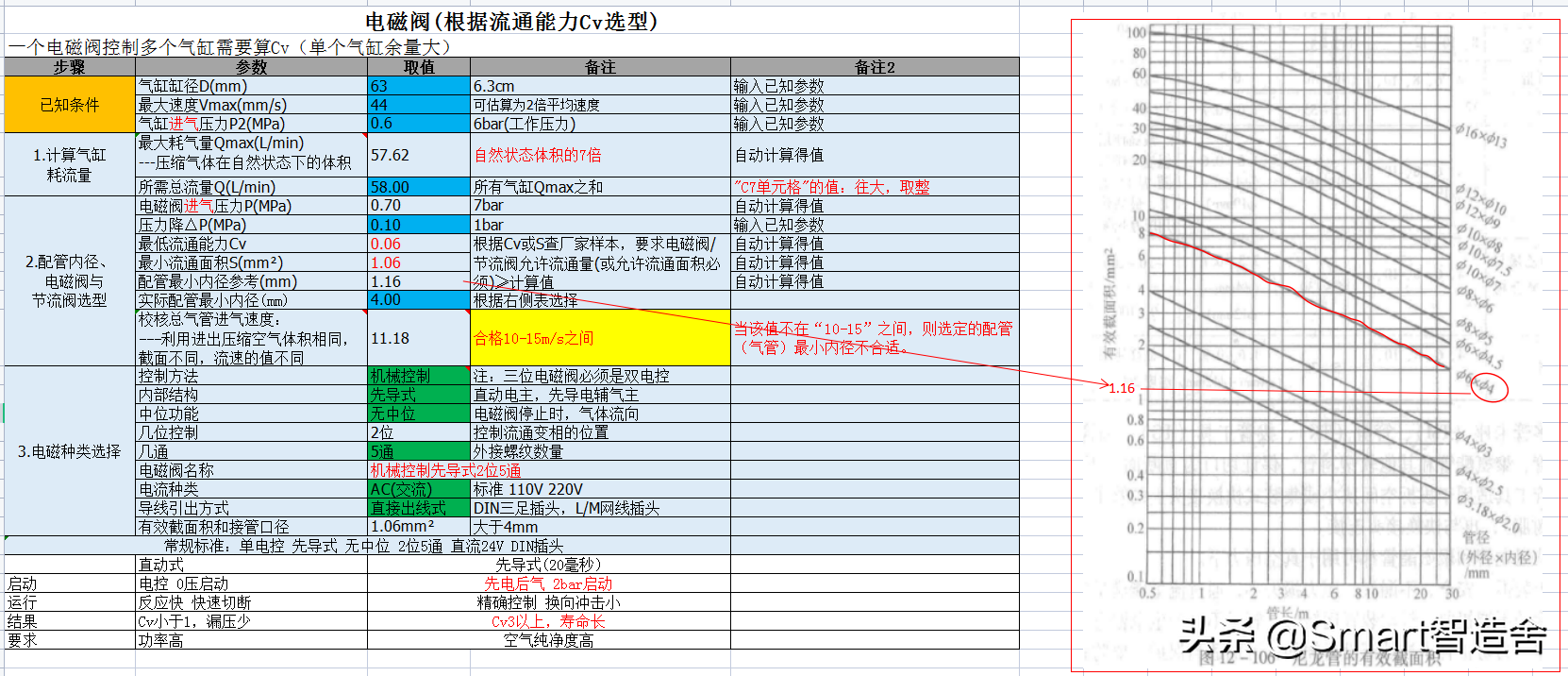

图6计算Cv和S的自动计算表格示图
最终得出：S。
（3）选出阀门的有效截面积与工作气缸相吻合的电磁阀系列；

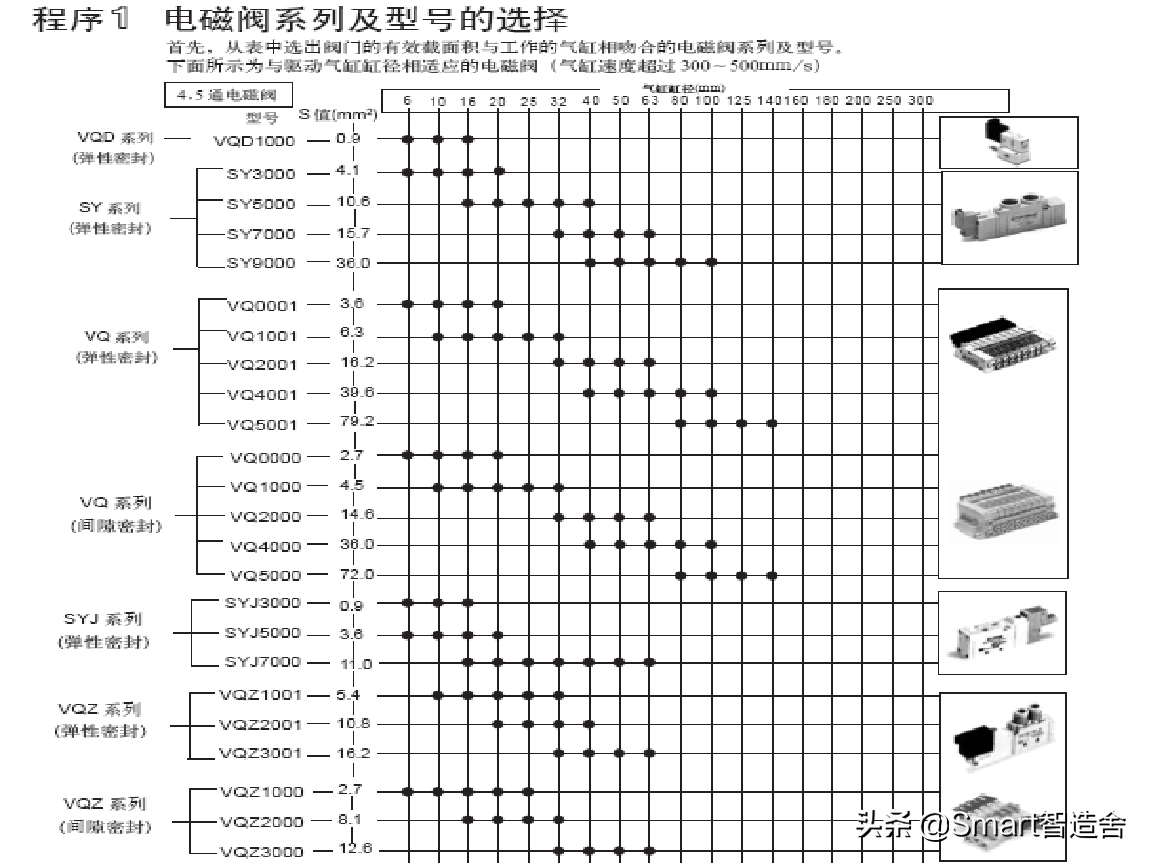

图7根据S选定电磁阀的系列示图
步骤2、选定电磁阀机能：
如何控制气缸的动作，按照下面的控制内容，由表中选出电磁阀的机能。

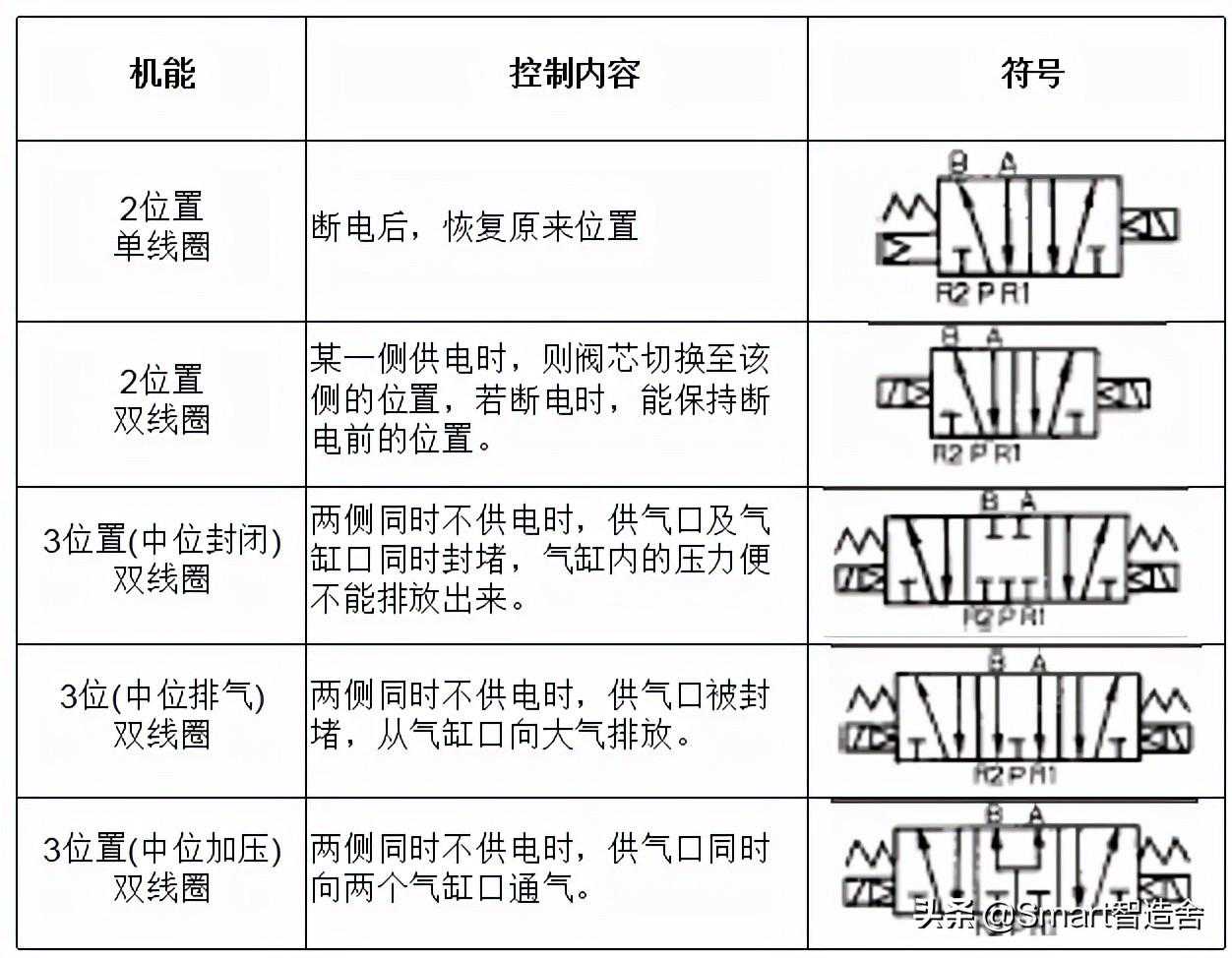

图8电磁阀技能对比示图
步骤3、电气规格的选择：
（1）选择使用电流及电压。

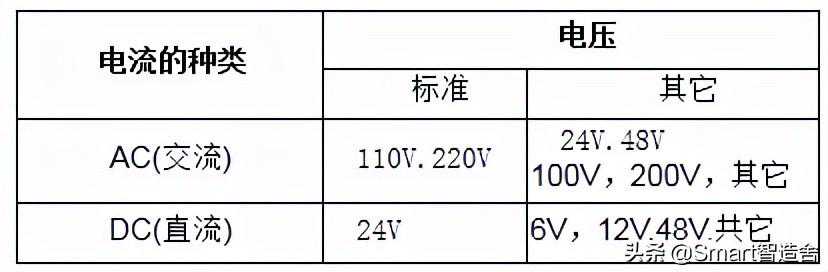

图9电磁阀的电流电压选择示图
（2）从下列表中选择出适当的导线引出方式，由于各系列导线引出方式不同，就同一系列也有多种导线引出方式供选择，故请确认。
一般情况下，小型电磁阀的导线引出方式是直接出线式及L或M形插座式，大型的电磁阀是直接出线式及DIN形插座式。

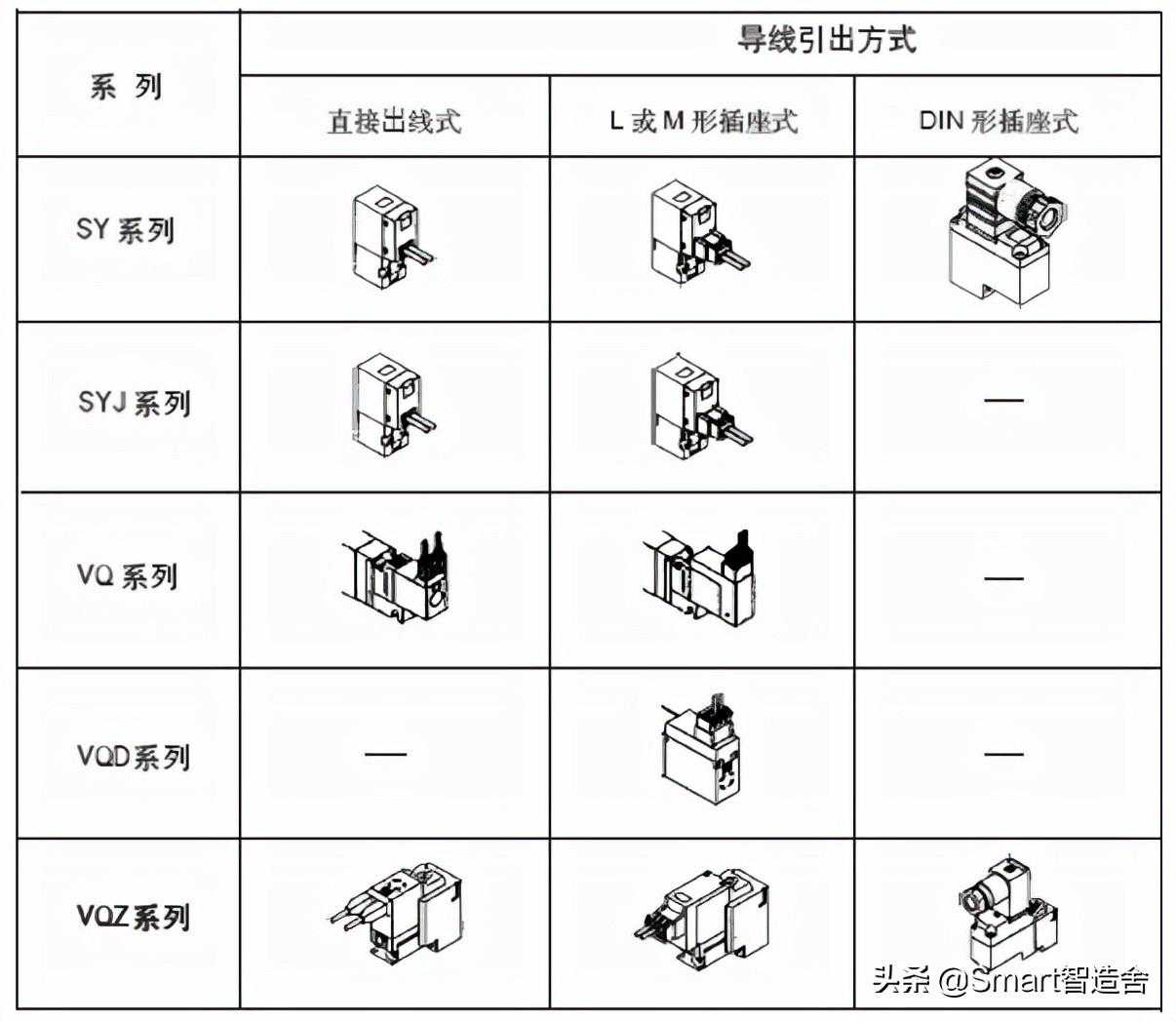

图10电磁阀的导线引出方式示图
步骤4、配管形式的选择：

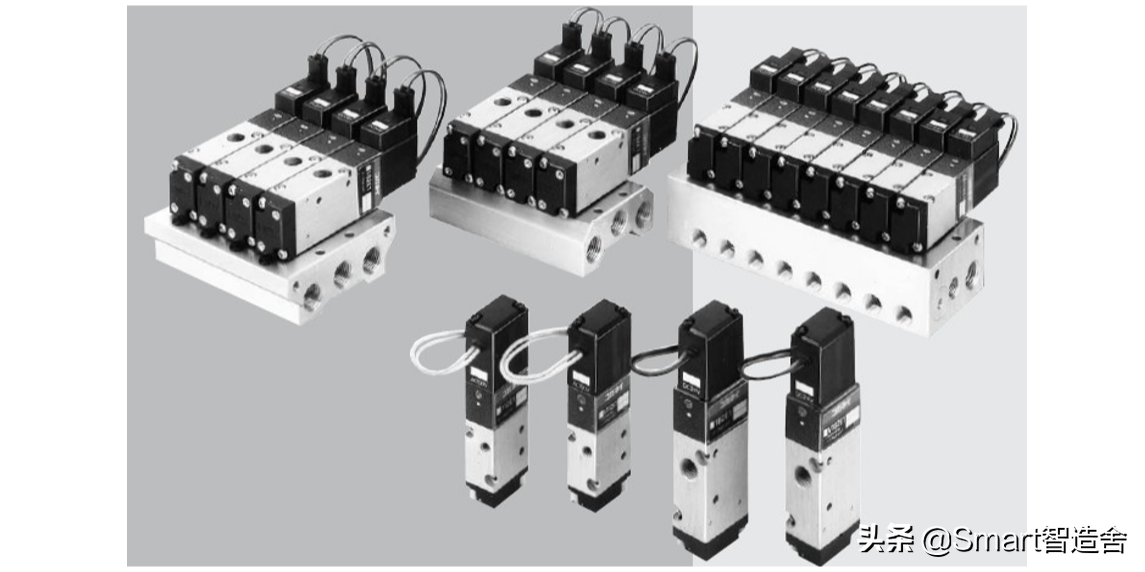

有两种配管形式：直接配管型和底板配管型；

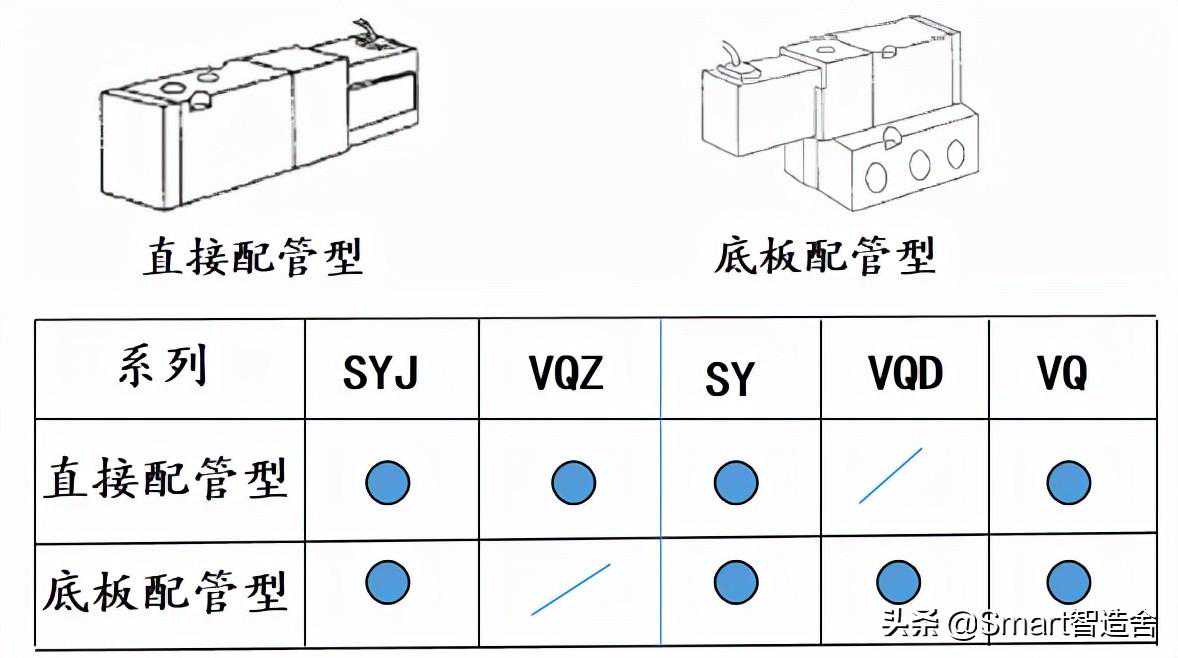

图11电磁阀的配管形式示图
步骤5、选定配管口径：
（1）每个电磁阀都有它指定的配管口径，有些会有一个以上的口径尺寸可供选择。
图12电磁阀的配管口径示图
（2）常用联接螺纹

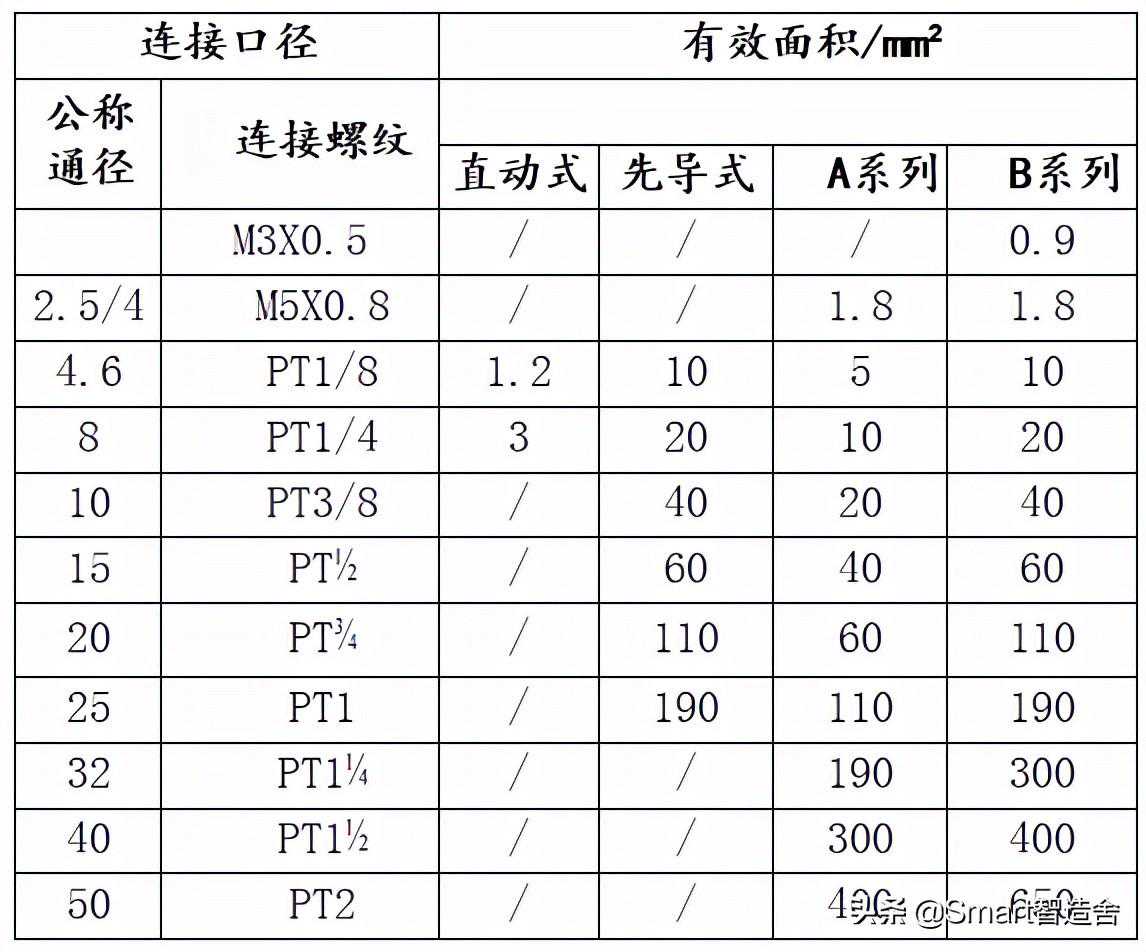

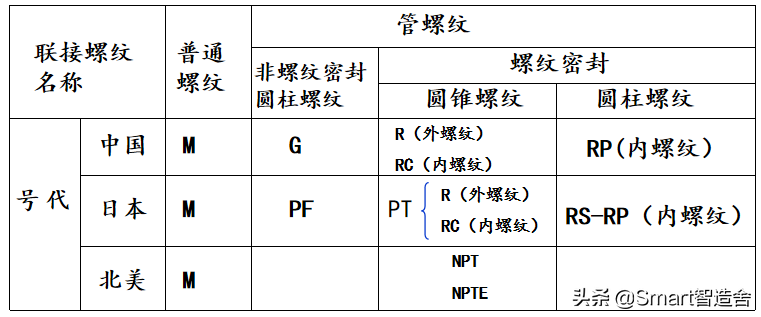

图13电磁阀的配管螺纹示图
步骤6、可选项的选择：
图14电磁阀的其它可选项示图
其它：

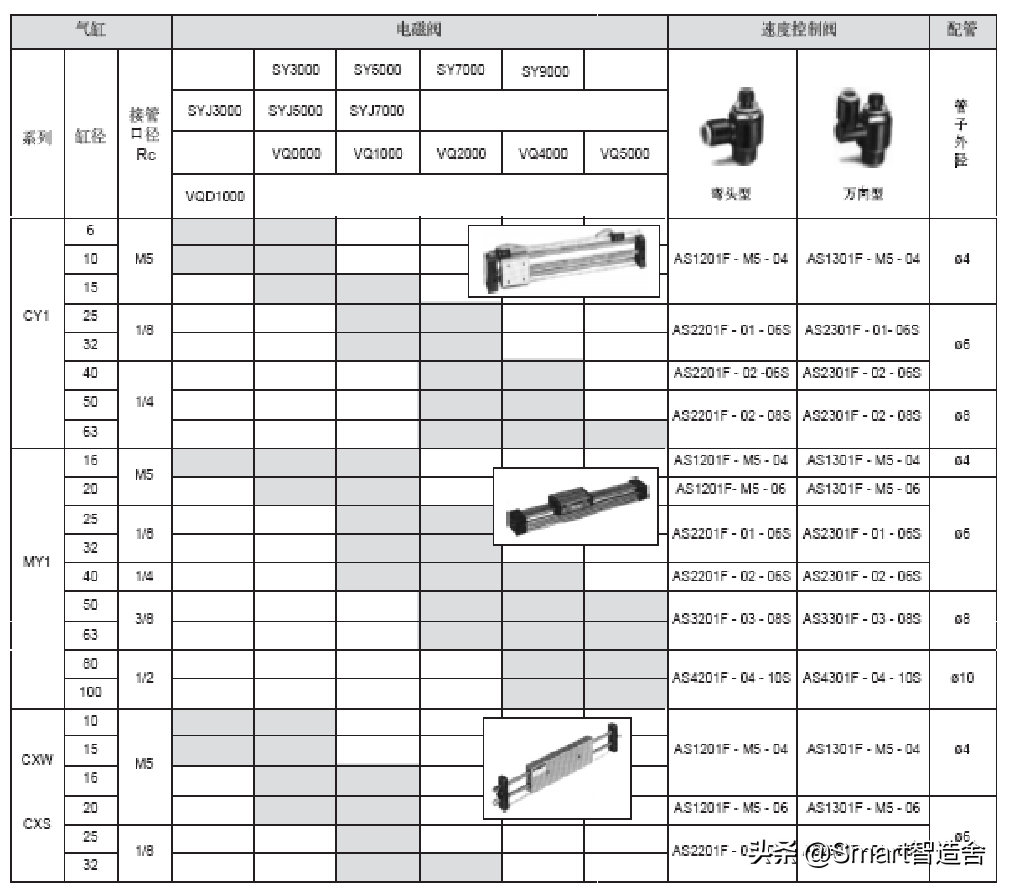

（1）参照表1：
（2）参照表2：
