机械零部件-联轴器-弹性柱销齿式联轴器
机械零部件-联轴器-弹性柱销齿式联轴器gearcouplingwithpinelastomer内容简介：
一、弹性柱销齿式联轴器的概述
二、弹性柱销齿式联轴器的种类、型号与格
三、弹性柱销齿式联轴器的结构
四、弹性柱销齿式联轴器的基本参数
五、弹性柱销齿式联轴器的技术要求
六、弹性柱销齿式联轴器的装配要求
七、弹性柱销齿式联轴器轴孔型式及组合
八、弹性柱销齿式联轴器的标记方法
一、弹性柱销齿式联轴器的概述弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，以实现两半联轴器联接的联轴器。
弹性柱销齿式联轴器通过柱销传递扭矩实现两半联轴器联接。
弹性柱销齿式联轴器具有以下特点：
1、传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻。可部分代替齿式联轴器。
2、与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。
3、维修方便，使用寿命较长，拆下挡板即可更换尼龙柱销。
4、尼龙柱销为自润滑材料，不需润滑，不仅节省润滑油，而且净化工作环境。
5、减振性能差，噪音较大。
弹性柱销齿式联轴器具有一定的补偿两轴相对偏移和一般减震性能，适用于中等和较大功率轴系传动，不适用于对减振效果要求很高求和对噪声需要严加控制的工作部位。
弹性柱销齿式联轴器适用于工作温度-20℃～+70℃，传递公称扭矩为112N·m～2800000N·m。
弹性柱销齿式联轴器的国家标准号为GB/T5015。
第一次发布时间为1985年：GB/T5015-1985。
第二次发布时间为2003年：GB/T5015-2003。
第三次发布时间为2017年：GB/T5015-2017。
GB/T5015-2017《弹性柱销齿式联轴器》为最新国家标准。
二、弹性柱销齿式联轴器的型式、型号与规格1、弹性柱销齿式联轴器的型式弹性柱销齿式联轴器的型式有4种：
⑴基本型弹性柱销齿式联轴器；
⑵锥形轴孔型弹性柱销齿式联轴器；
⑶带制动轮型弹性柱销齿式联轴器；
⑷接中间轴型弹性柱销齿式联轴器。
GB/T5015-1985和GB/T5015-2003国家标准规定了在这4种型式的弹性柱销齿式联轴器。而GB/T5015-20173国家标准删除了接中间轴型弹性柱销齿式联轴器这一型式，只规定了其他3种型式的弹性柱销齿式联轴器。
弹性柱销齿式联轴器的型式代号如下表所示：

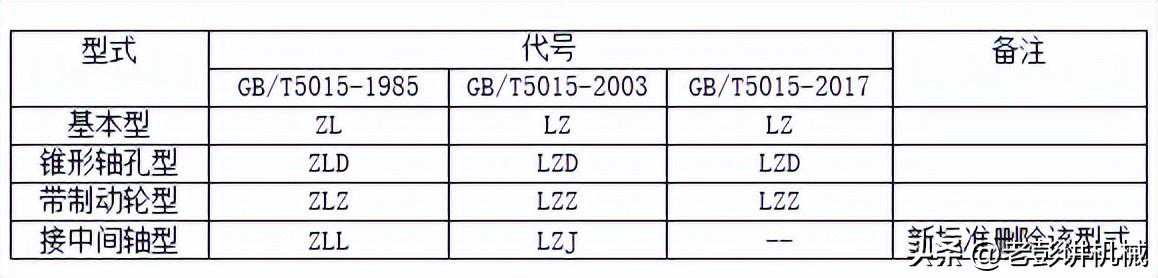

弹性柱销齿式联轴器的型式代号

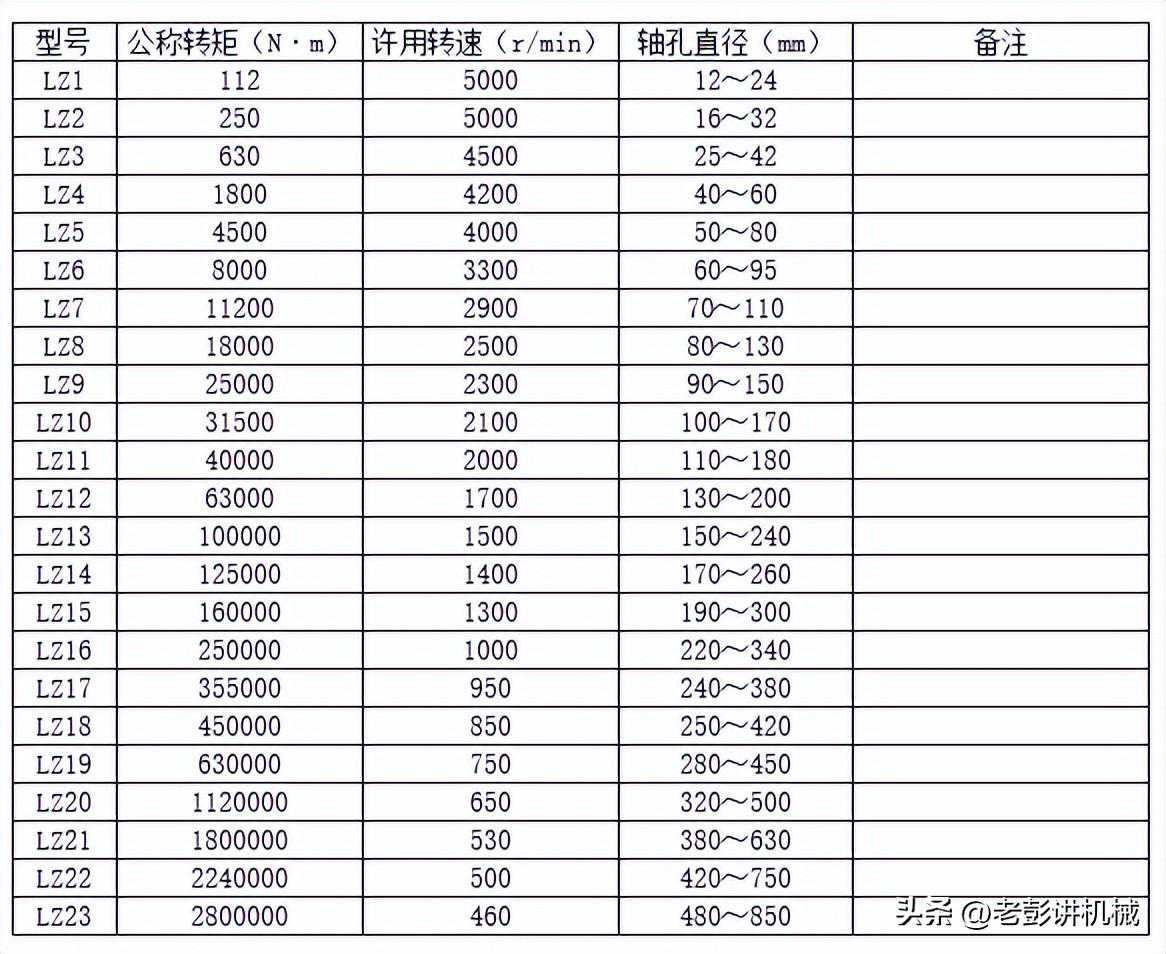

2、弹性柱销齿式联轴器的型号与规格：LZ基本型弹性柱销齿式联轴器的型号有23种；

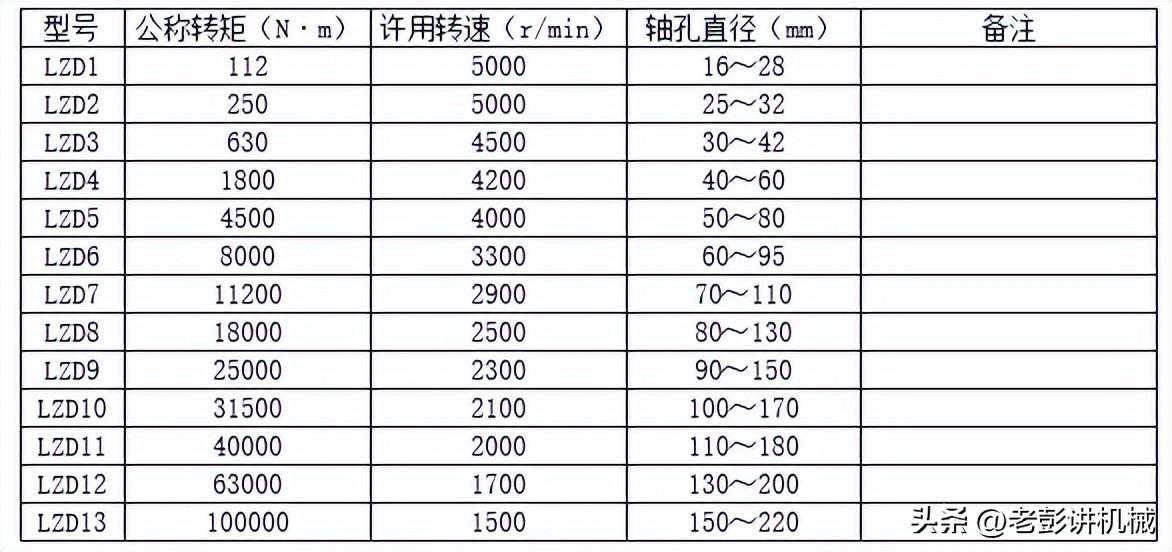

LZD锥形轴孔型弹性柱销齿式联轴器的型号有13种；

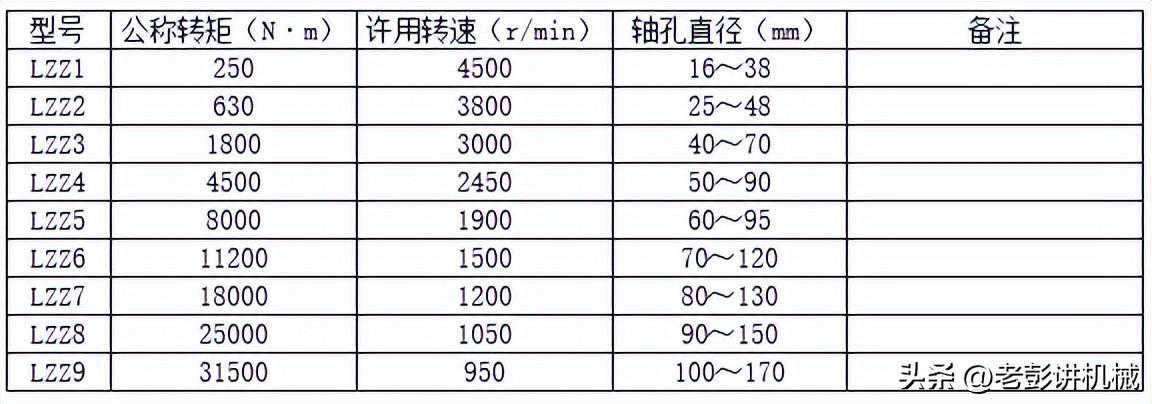

LZZ带制动轮型弹性柱销齿式联轴器的型号有9种；
LZJ接中间轴型弹性柱销齿式联轴器的型号有23种；
每种型号根据轴孔直径、轴孔型式（Y、J、Z、Z1）以及键的型式组合成若干种规格，弹性柱销齿式联轴器的规格详细数据可参考GB/T5015、GB/T3852等相关标准。

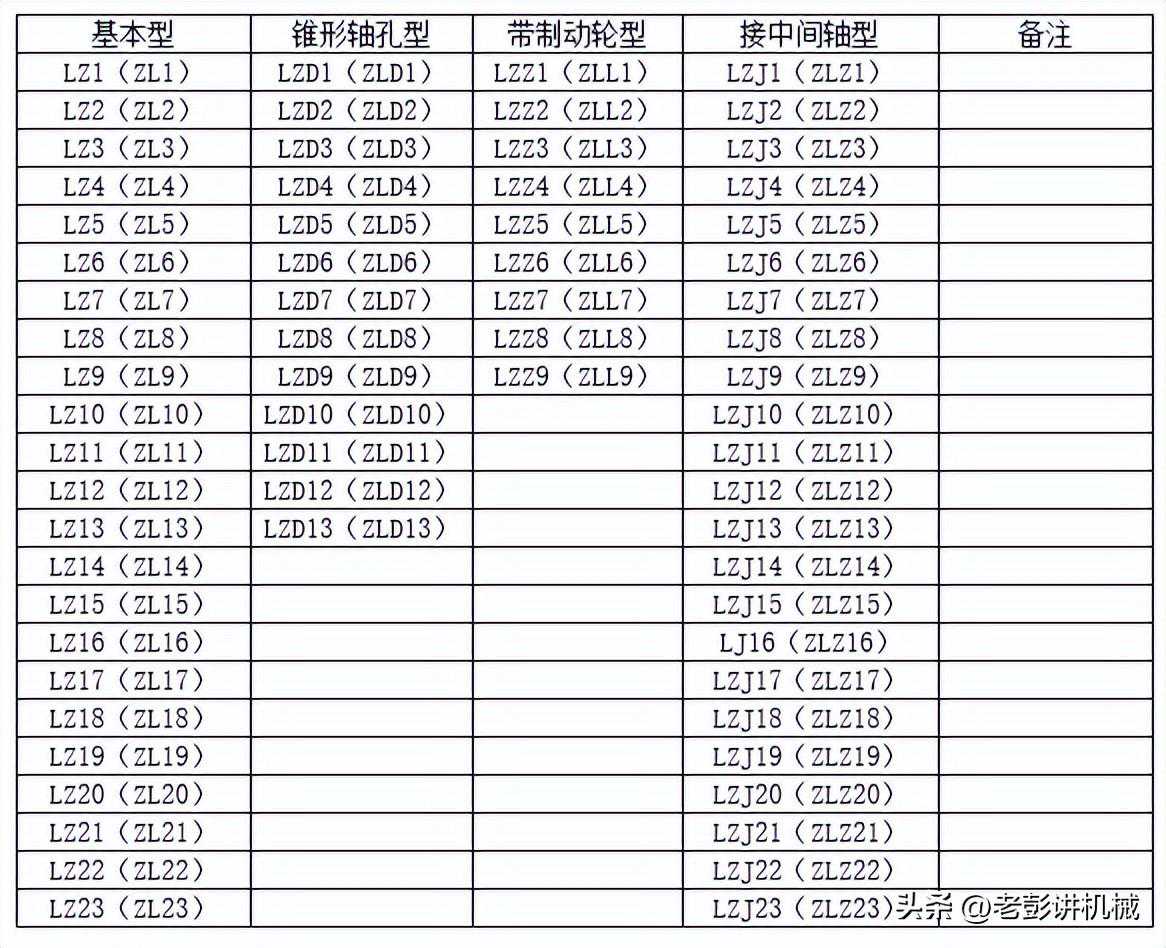

注：括号内型号为GB/T5015-1985标准所规定的型号，接中间轴型的型号在新标准GB/T5015-2017中已删除。
三、弹性柱销齿式联轴器的结构1、LZ基本型弹性柱销齿式联轴器的结构型式：
1、3-半联轴节2-尼龙柱销4-外齿轴套5-盖板6-垫圈7-螺栓LZ联轴器结构型式图

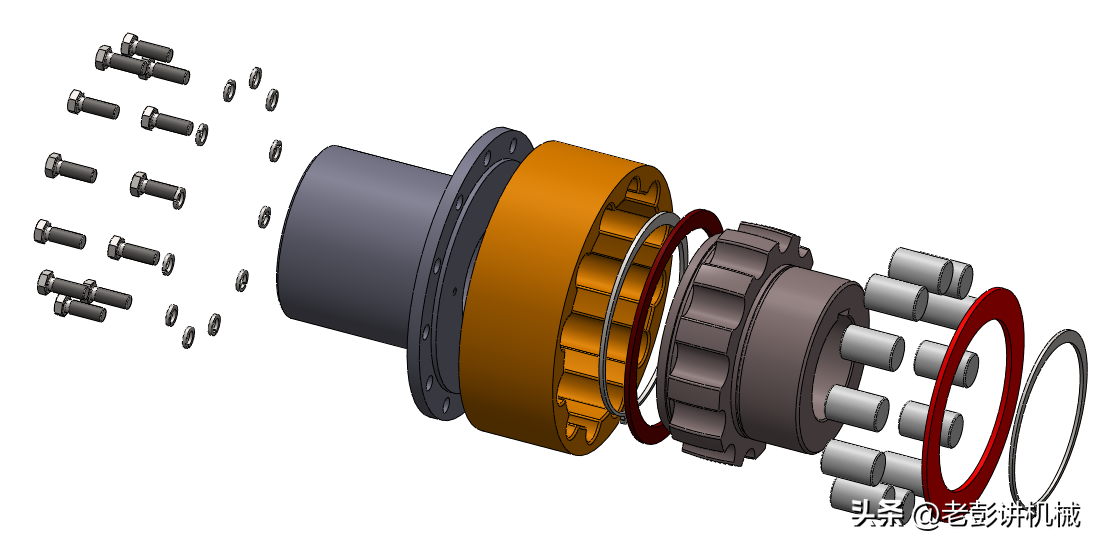

LZ基本型弹性柱销齿式联轴器爆炸图
2、LZD锥形轴孔型弹性柱销齿式联轴器的结构型式：

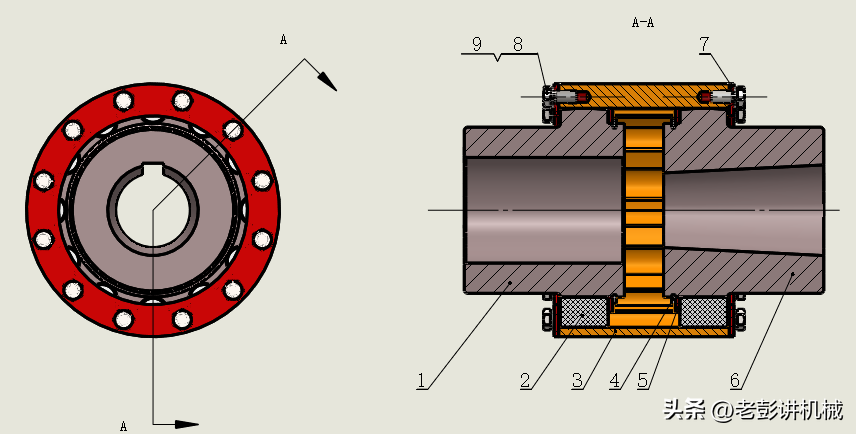

1、6-半联轴节2-尼龙柱销3-外齿轴套4-轴用挡圈5-挡板7-盖板8-垫圈9-螺栓LZD联轴器结构型式图

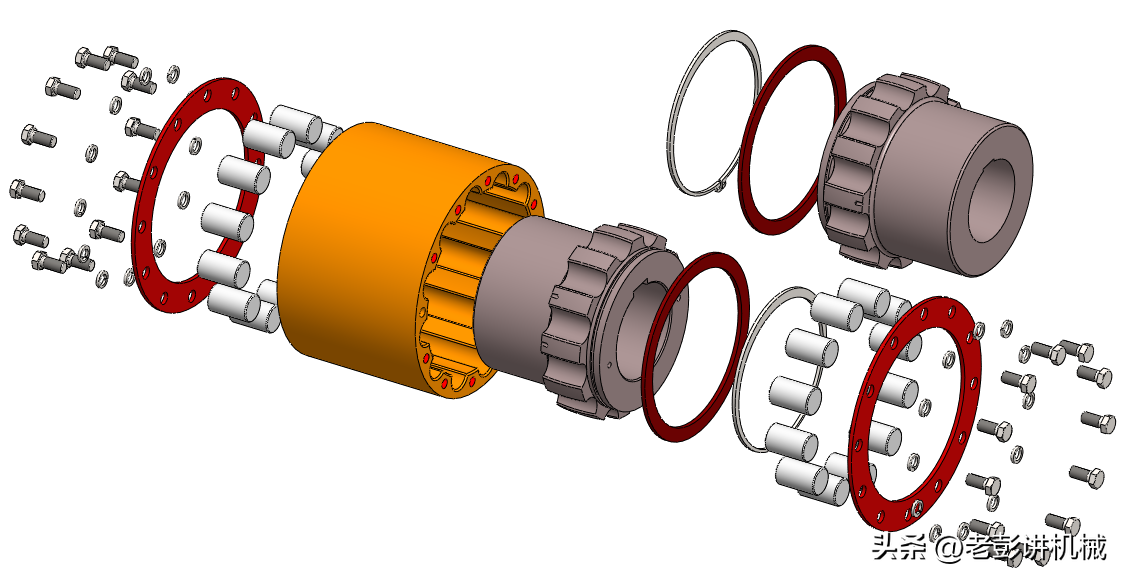

LZD锥形轴孔型弹性柱销齿式联轴器爆炸图
3、LZZ带制动轮型弹性柱销齿式联轴器的结构型式：

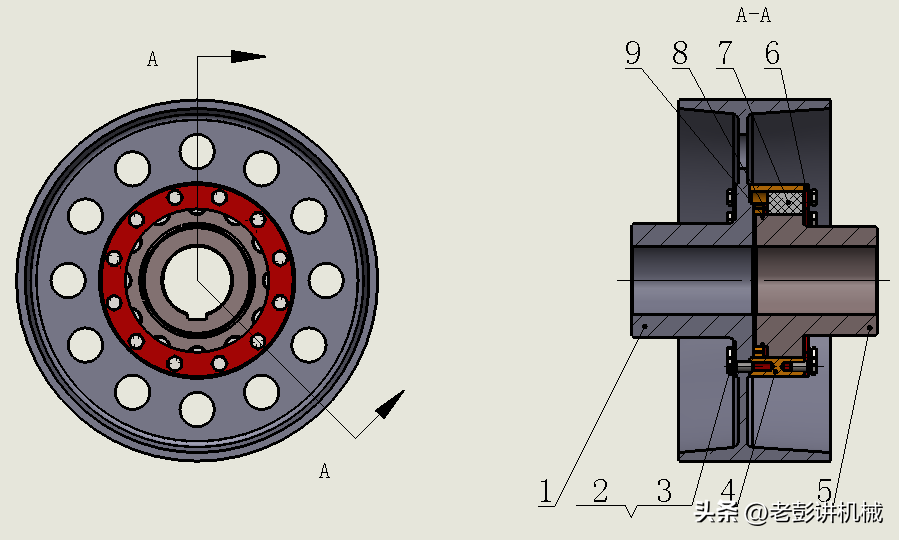

1、5-带制动轮半联轴节2-垫圈3-螺栓4-外齿轴套6-盖板7-尼龙柱销8-挡板9-轴用挡圈LZZ联轴器结构型式图

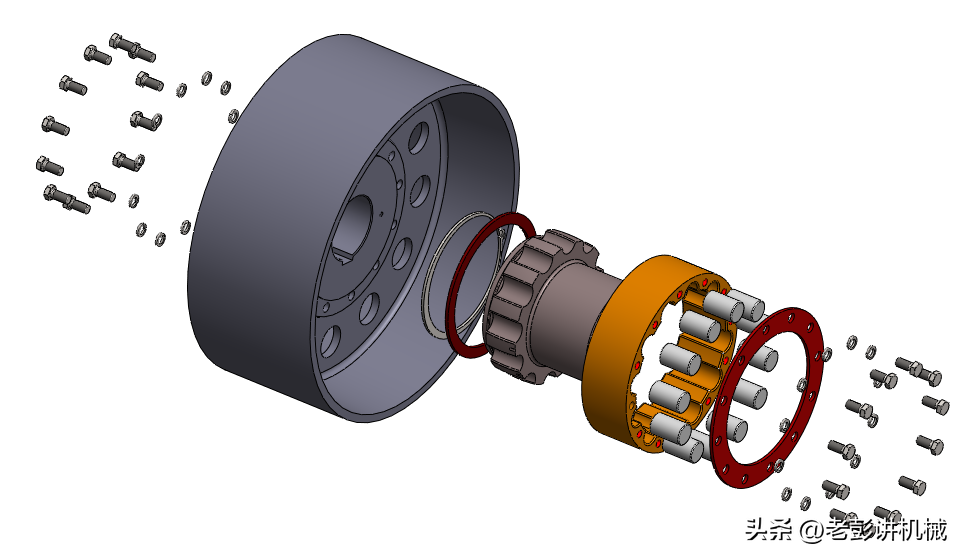

LZZ带制动轮型弹性柱销齿式联轴器爆炸图

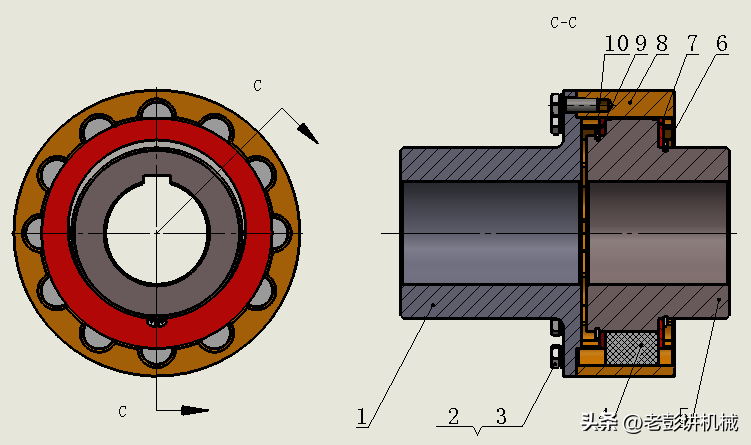

4、LZJ接中间轴型弹性柱销齿式联轴器的结构型式：
1、5-半联轴节2-垫圈3-螺栓4--尼龙柱销6、10-挡板7-9-轴用挡圈8-外齿轴套LZJ联轴器结构型式图

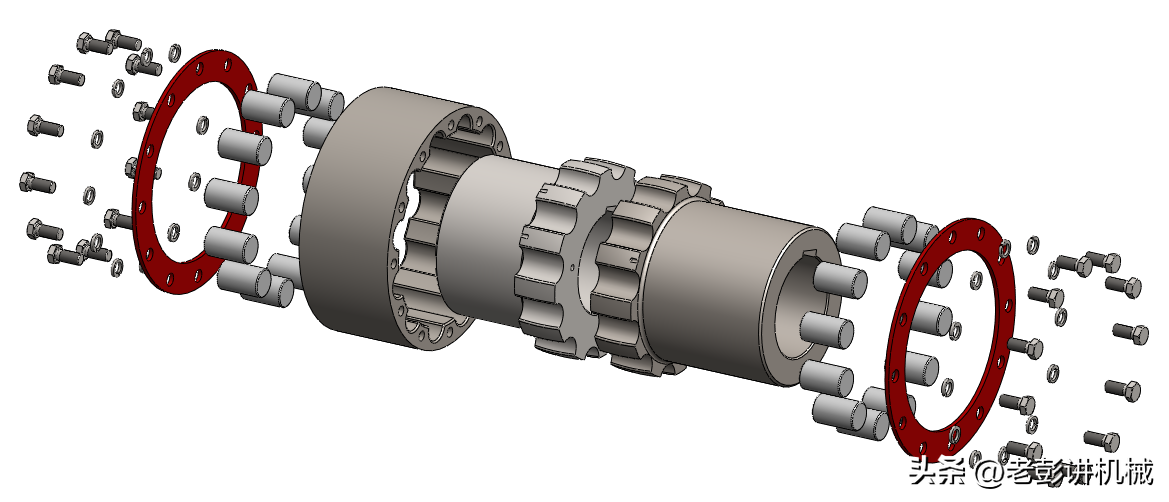

LZJ接中间轴型弹性柱销齿式联轴器爆炸图
四、弹性柱销齿式联轴器的基本参数1、LZ基本型弹性柱销齿式联轴基本参数：
LZ基本型弹性柱销齿式联轴基本参数（摘自GB/T5015-2017）
2、LZD锥形轴孔型弹性柱销齿式联轴基本参数：
LZD锥形轴孔型弹性柱销齿式联轴基本参数（摘自GB/T5015-2017）
3、LZZ带制动轮型弹性柱销齿式联轴基本参数：
LZZ带制动轮型弹性柱销齿式联轴基本参数（摘自GB/T5015-2017）
4、LZJ接中间轴型弹性柱销齿式联轴基本参数：

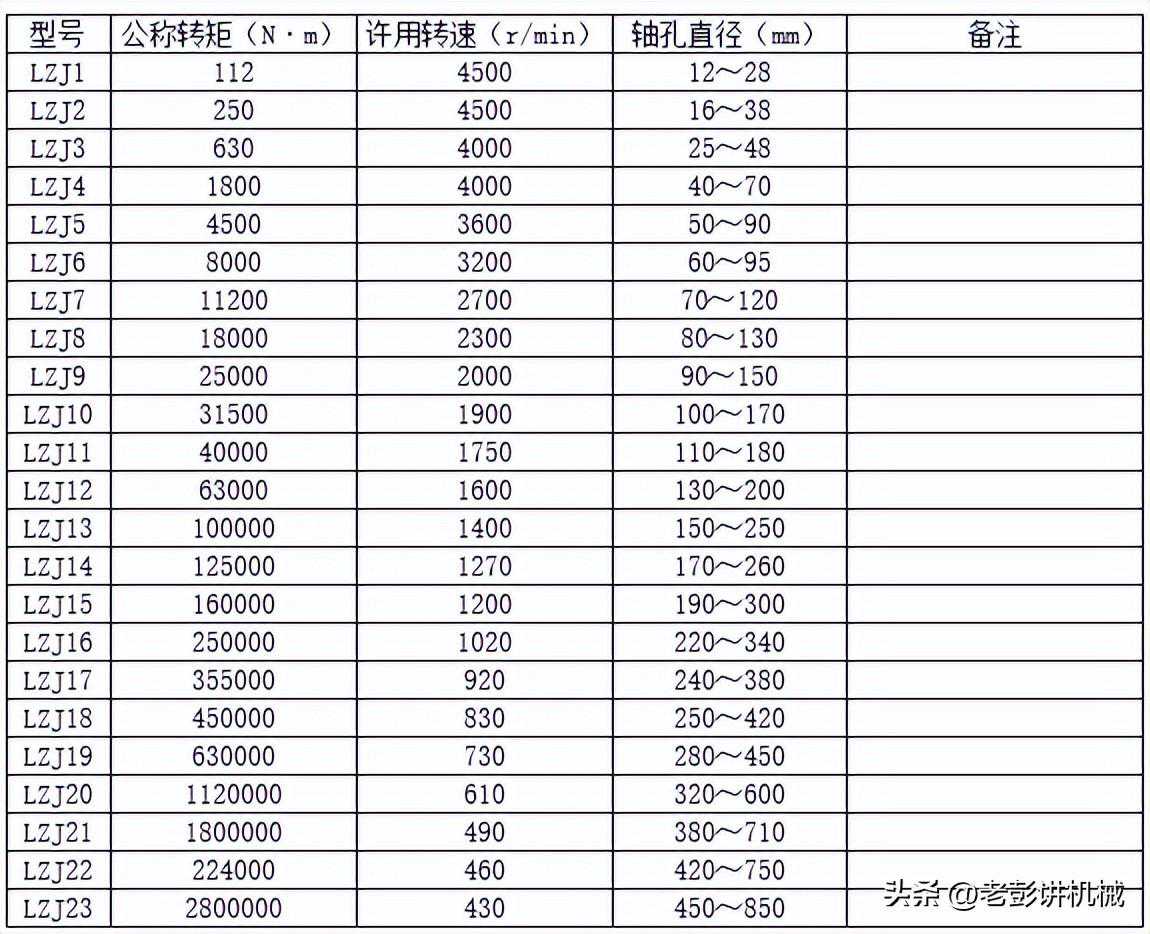

LZJ接中间轴型弹性柱销齿式联轴基本参数（摘自GB/T5015-2003）

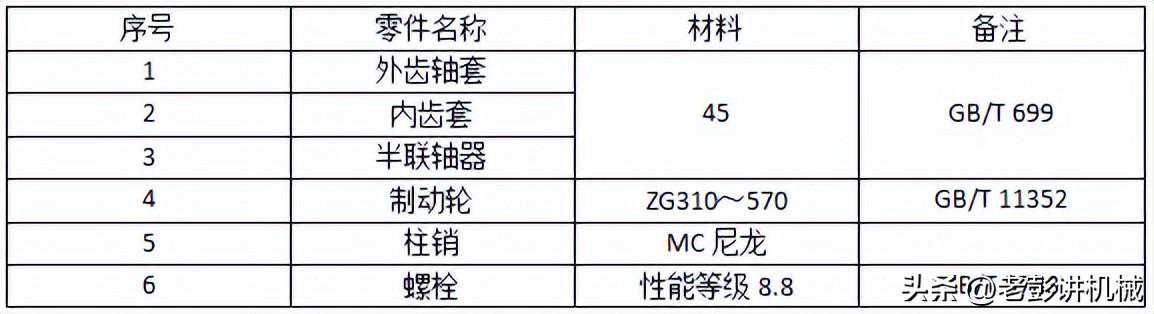

五、弹性柱销齿式联轴器的技术要求（GB/T5015）1、联轴器主要零件的材料技术要求：

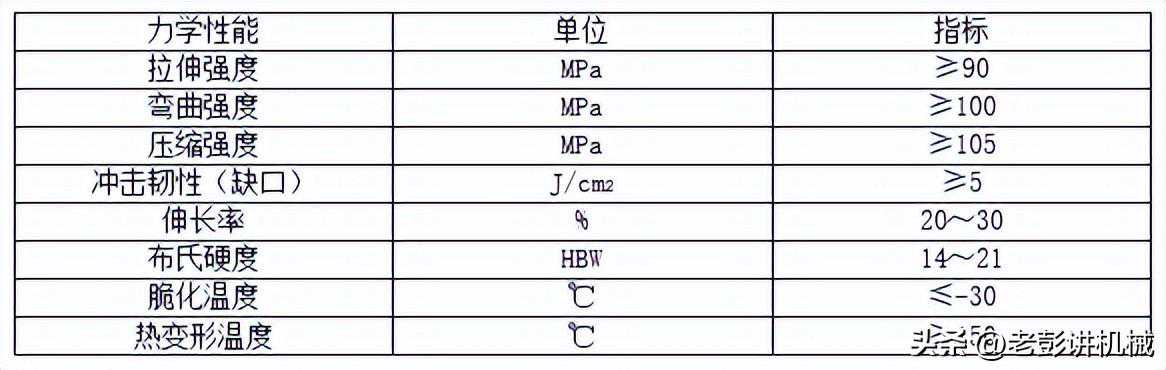

2、MC尼龙的力学性能技术要求：
3、柱销不得有缩孔、气泡、夹杂以及其他影响性能的缺陷存在。
4、制动轮外圆表面应进行淬火，其硬度为40HRC～50HRC，深度2mm～3mm。
5、短时过载不得超过许用转矩的2倍。
六、弹性柱销齿式联轴器的装配要求弹性柱销齿式联轴的装配（安装）要求主要是两半联轴器之间的同轴度要求和两半联轴器端面之间的距离（间隙）要求。同轴度要求包括径向、轴向以及角度三个方面。

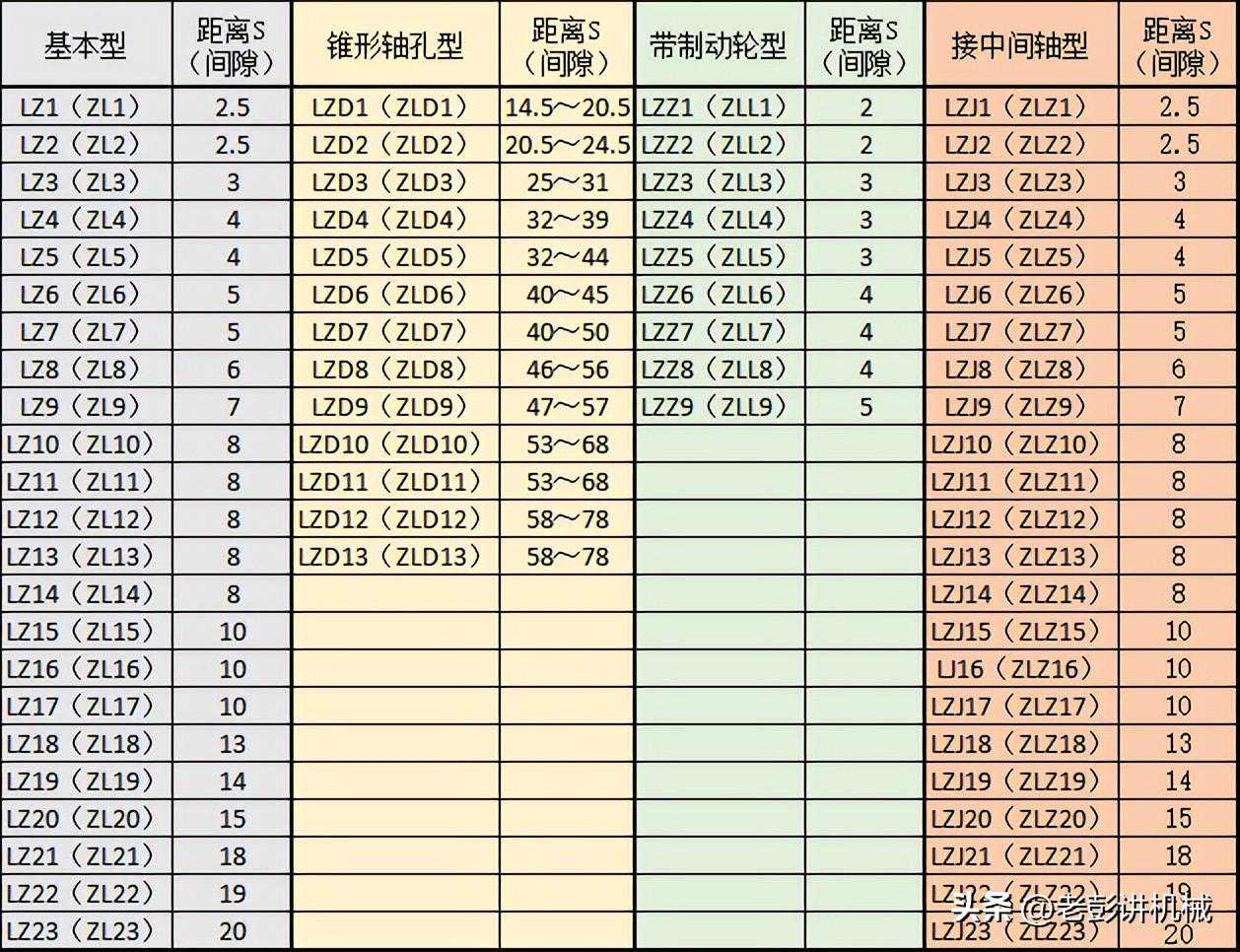

1、弹性柱销齿式联轴的端面距离（间隙）：

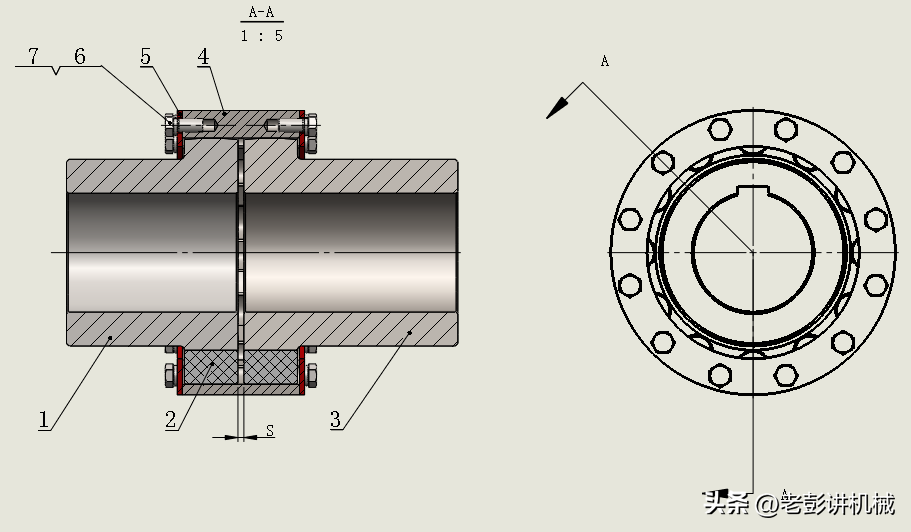

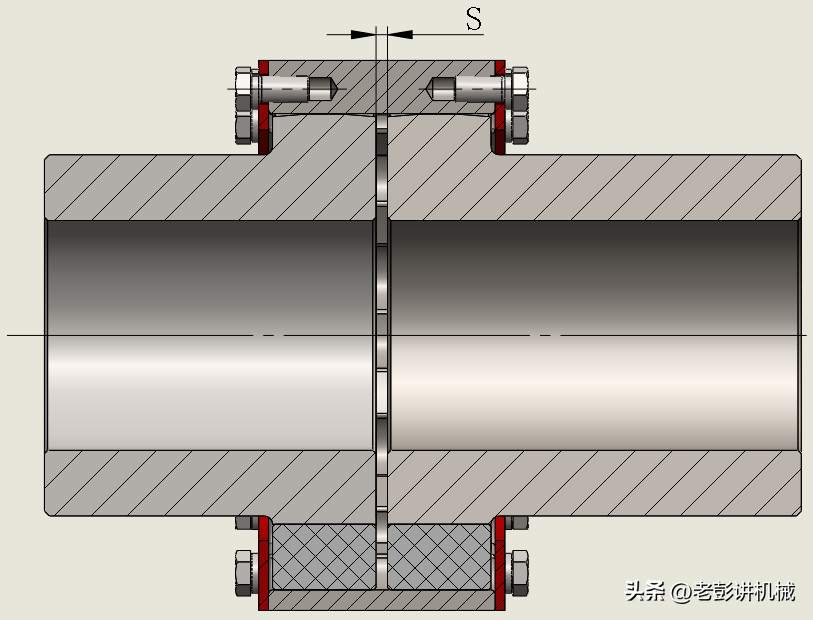

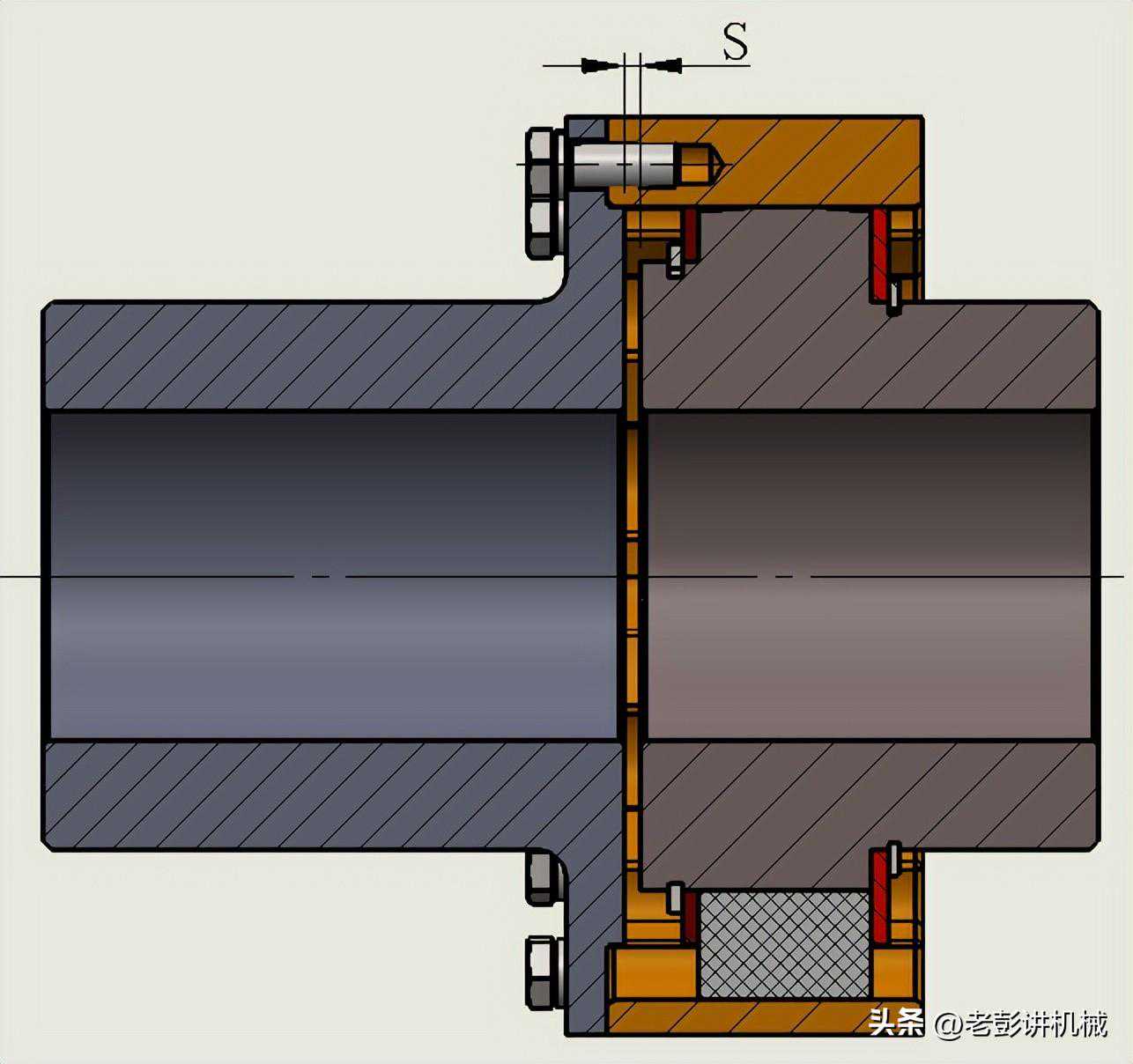

LZ基本型弹性柱销齿式联轴器端面距离（间隙）示意图

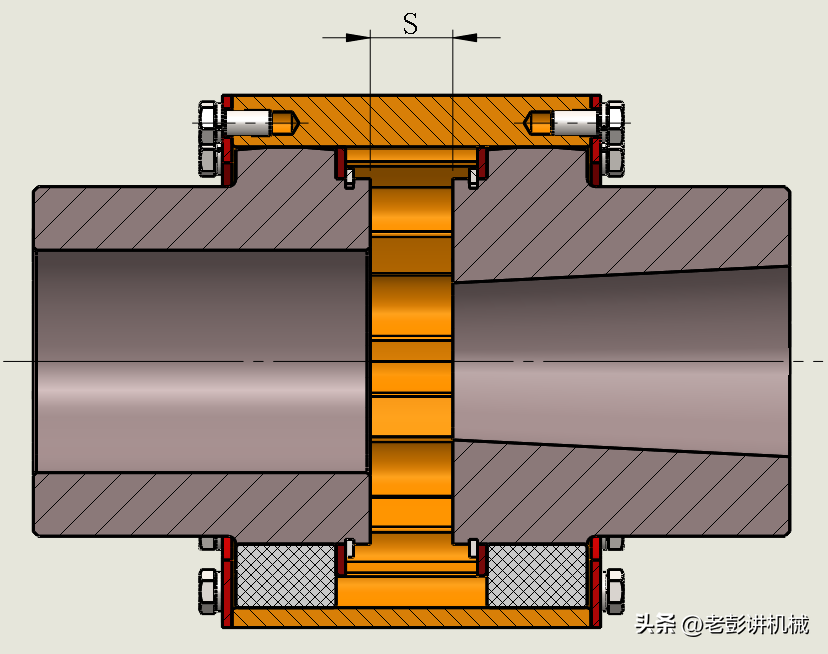

LZD锥形轴孔型弹性柱销齿式联轴器端面距离（间隙）示意图

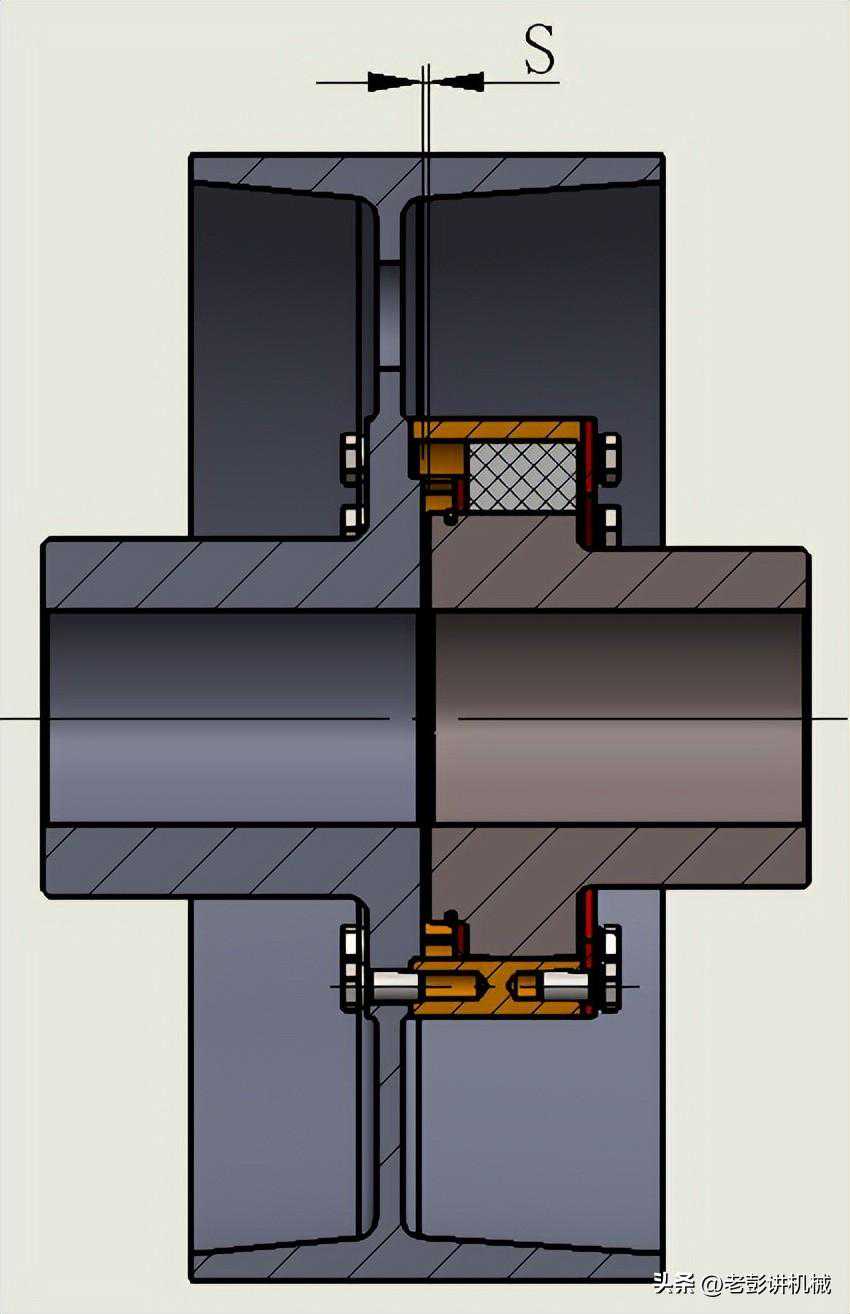

LZZ带制动轮型弹性柱销齿式联轴器端面距离（间隙）示意图
LZJ接中间轴型弹性柱销齿式联轴器端面距离（间隙）示意图

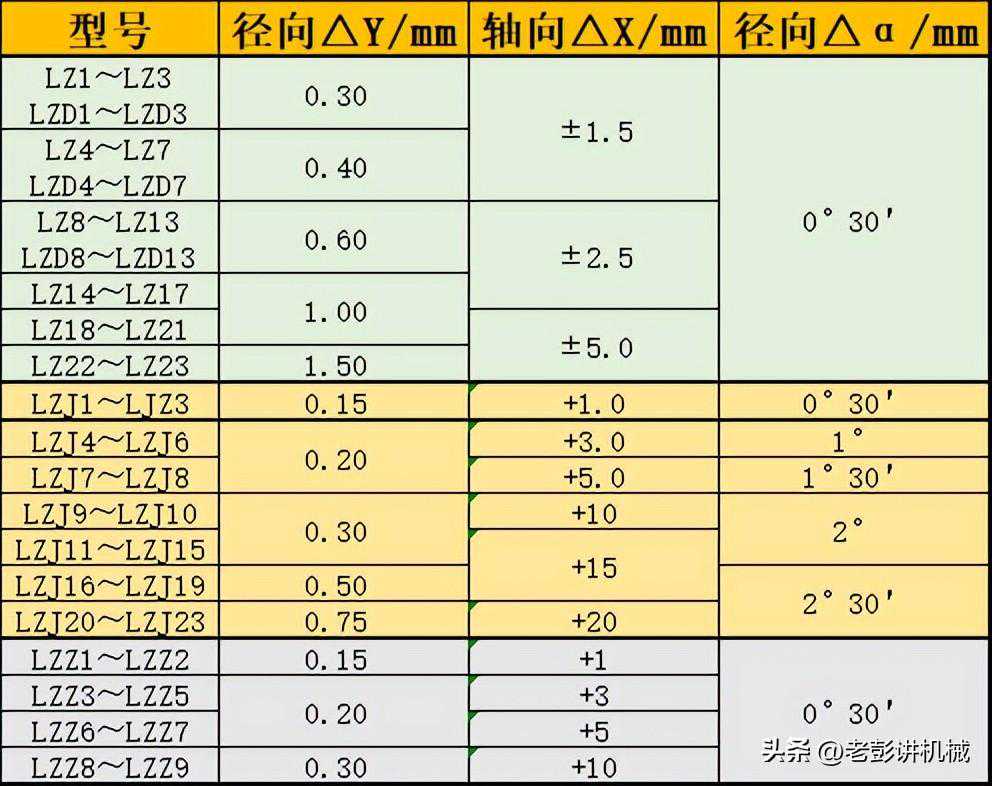

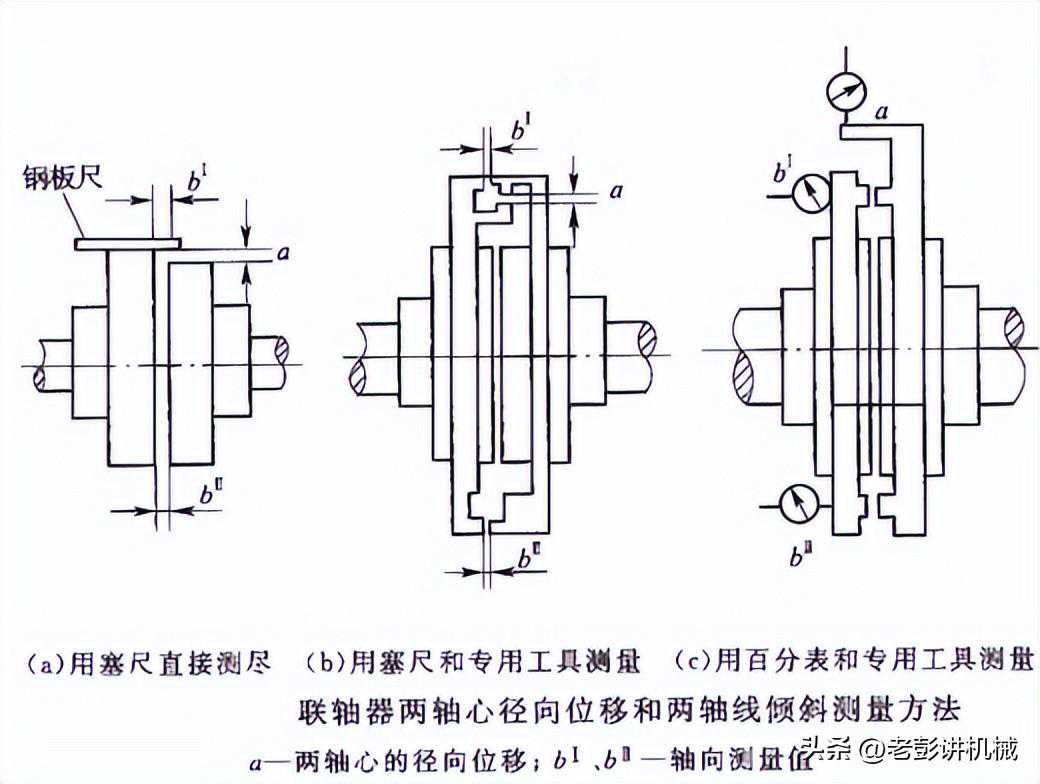

2、弹性柱销齿式联轴的径向、轴向、角度补偿量：
注：1、LZJ数据摘自GB/T5015-2003,其余数据摘自GB/T5015-2017。
2、径向补偿量的测量部位在半联轴器最大外圆宽度的二分之一处。
3、表中所列补偿量是指由于安装误差、冲击、振动、变形、温度变化等因素形成的两轴相对偏移量，其安装误差必须小于表中数值。
七、弹性柱销齿式联轴器轴孔型式及组合1、联轴器轴孔型式有：⑴圆柱形轴孔，代号为Y，有长系列和短系列；
⑵有沉孔的短圆柱形轴孔，代号为J；
⑶有沉孔的圆锥形轴孔，代号为Z，有长系列和短系列；
⑷圆锥形轴孔，代号为Z1，有长系列和短系列。

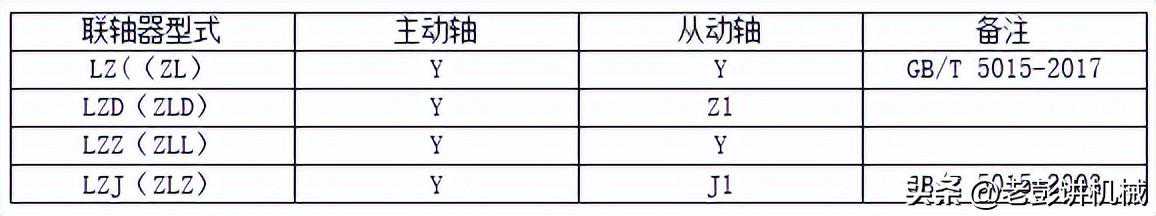

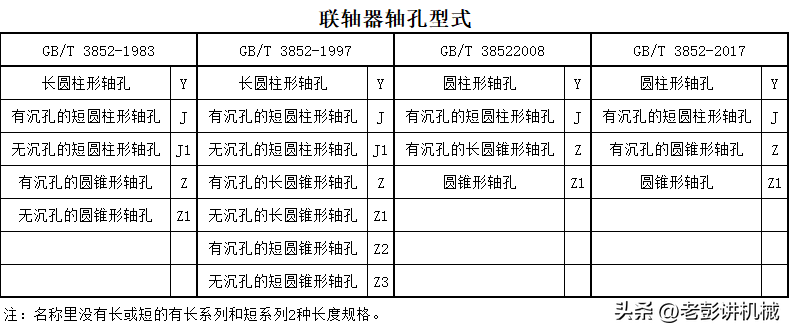

注：以上联轴器轴孔型式和代号为新标准（GB/T3852-2017）的规定，之前版本的标准对联轴器轴孔型式和代号的对比参见下表：
注：新标准（GB/T5015-2017）中的Y型有长系列和短系列两种规格，J1型轴孔是GB/T5018-1997（及之前的）标准，J1型轴孔相当于新标准（GB/T5015-2017）中的Y型短系列规格。

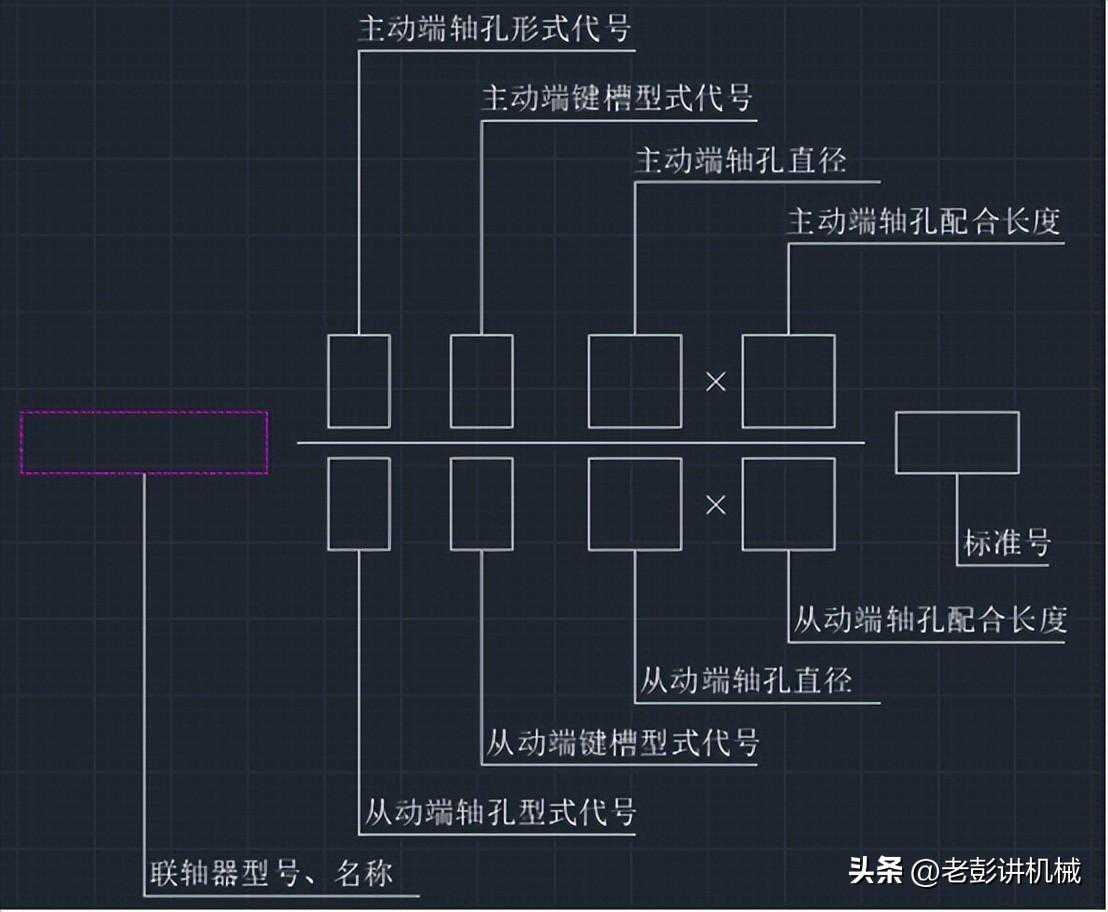

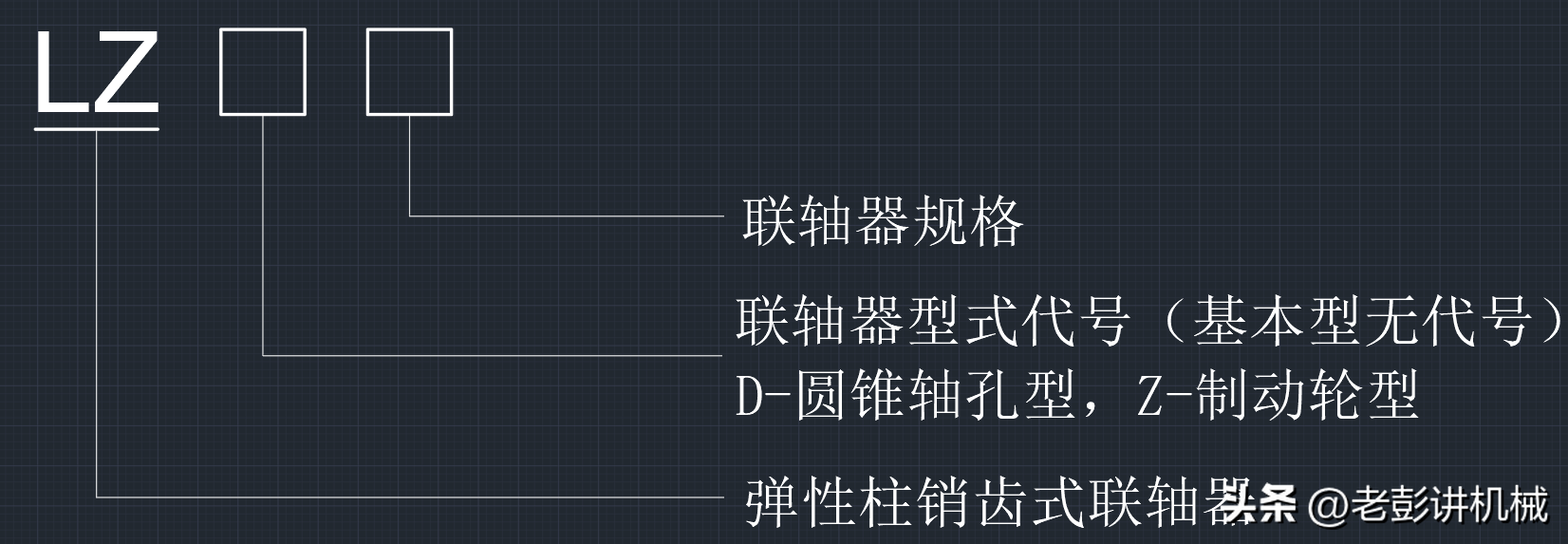

八、弹性柱销齿式联轴器的标记方法1、型号表示方法及示例（GB/T5015-2017）：
示例：LZZ5表示带制动轮的弹性柱销齿式联轴器，规格为5（规格为5的弹性柱销齿式联轴器其公称转矩为8000N·m，许用转速为1900r/min）。

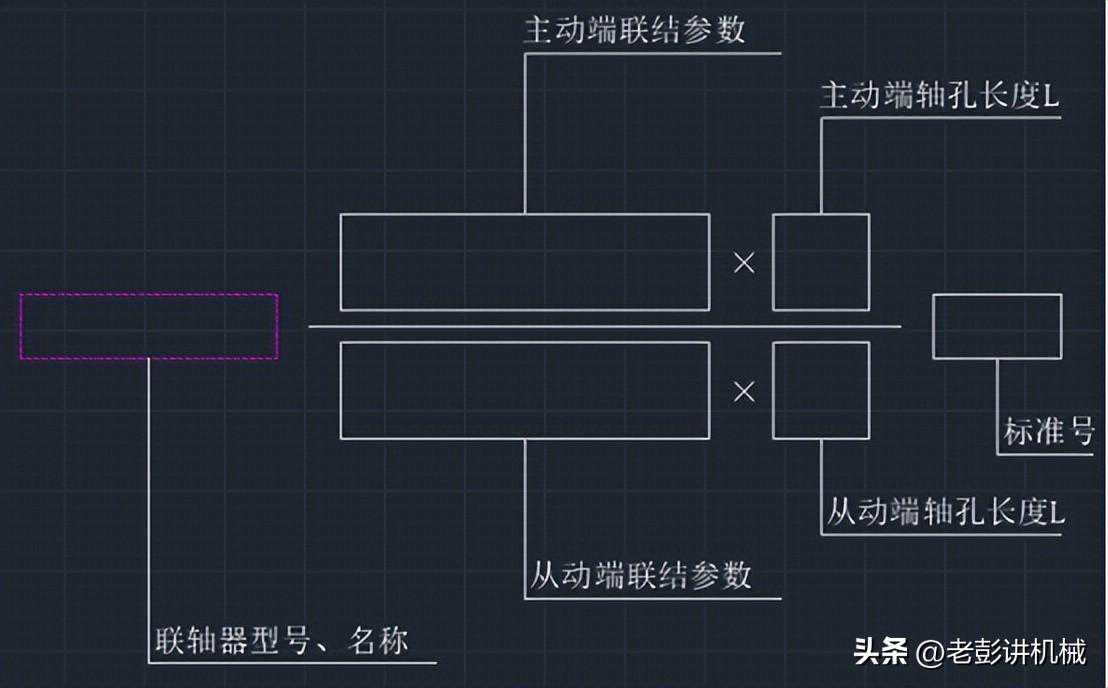

2、键联结联轴器标记示例：
示例：
主动端：Y型轴孔，A型键槽，d=100，L=167
从动端：矩形花键轴孔，10×82H7×88H10×12H11，L=132
注：Y型轴孔，A型键槽的代号，在标记中可省略不标注。
