我们先画一个暗柱的全貌图，如图1所示。


图1

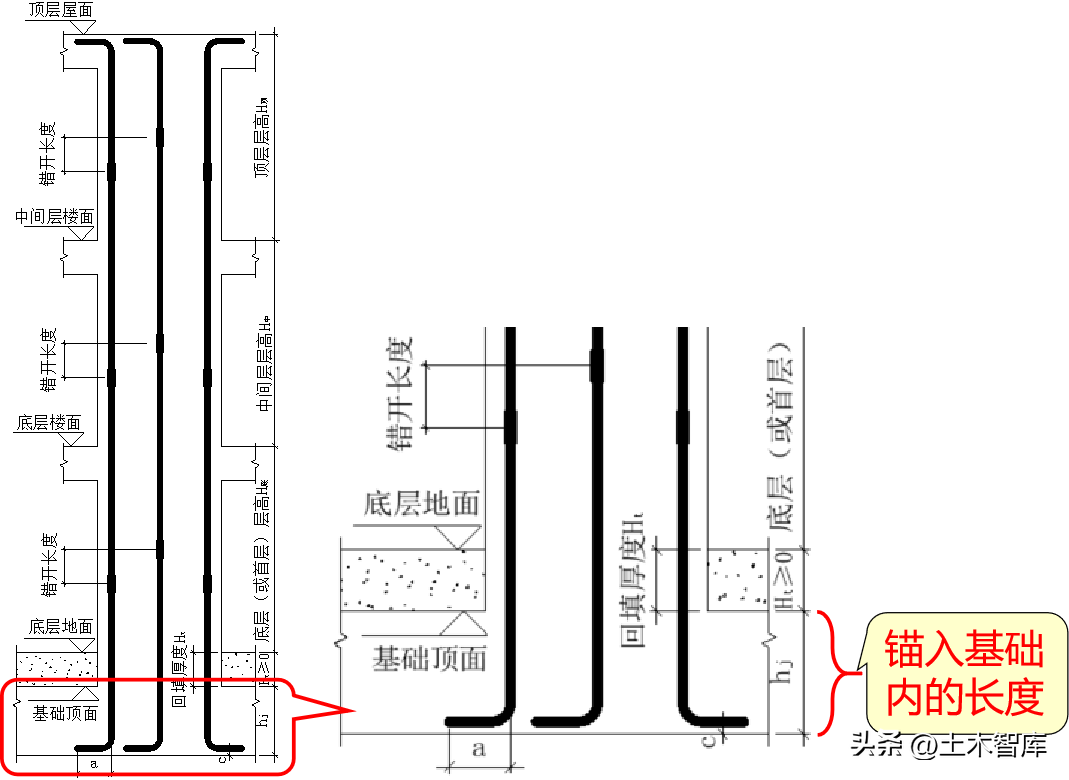

暗柱插筋长度由插入基础内长度和露出长度组成，我们先算插入基础内的长度是多少。

1、插入基础内的长度如何计算？

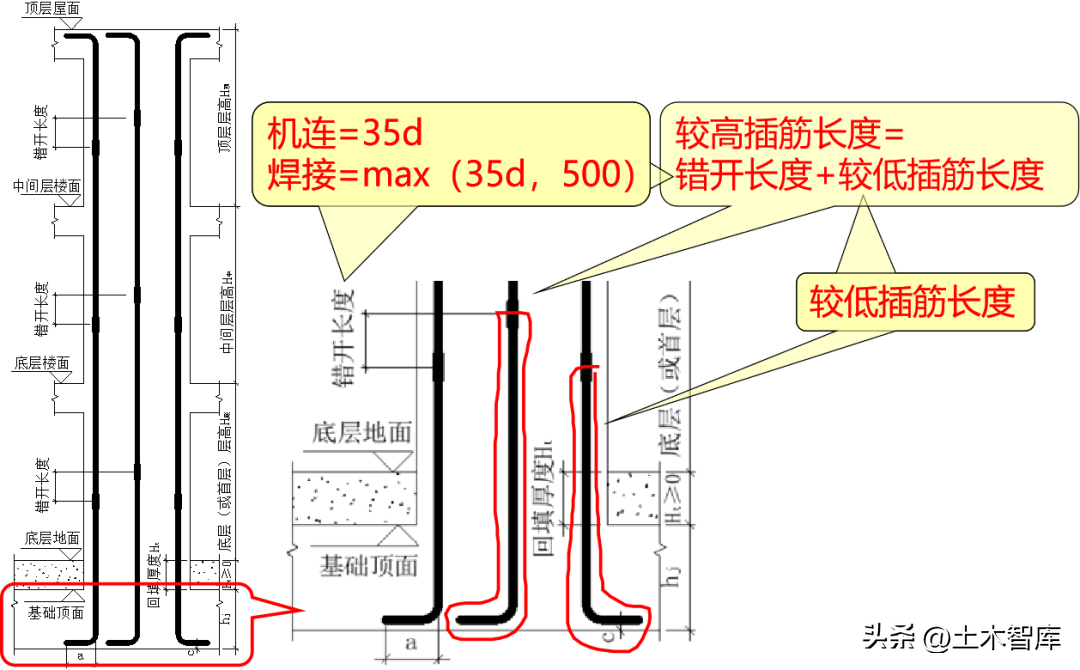

我们先把基础插筋放大，如图2所示。


图2

锚入基础内长度，图集给了四种情况，大家翻到图集22G101-3P2-9页，我把这四种情况列出思维导图，如图3所示。


图3

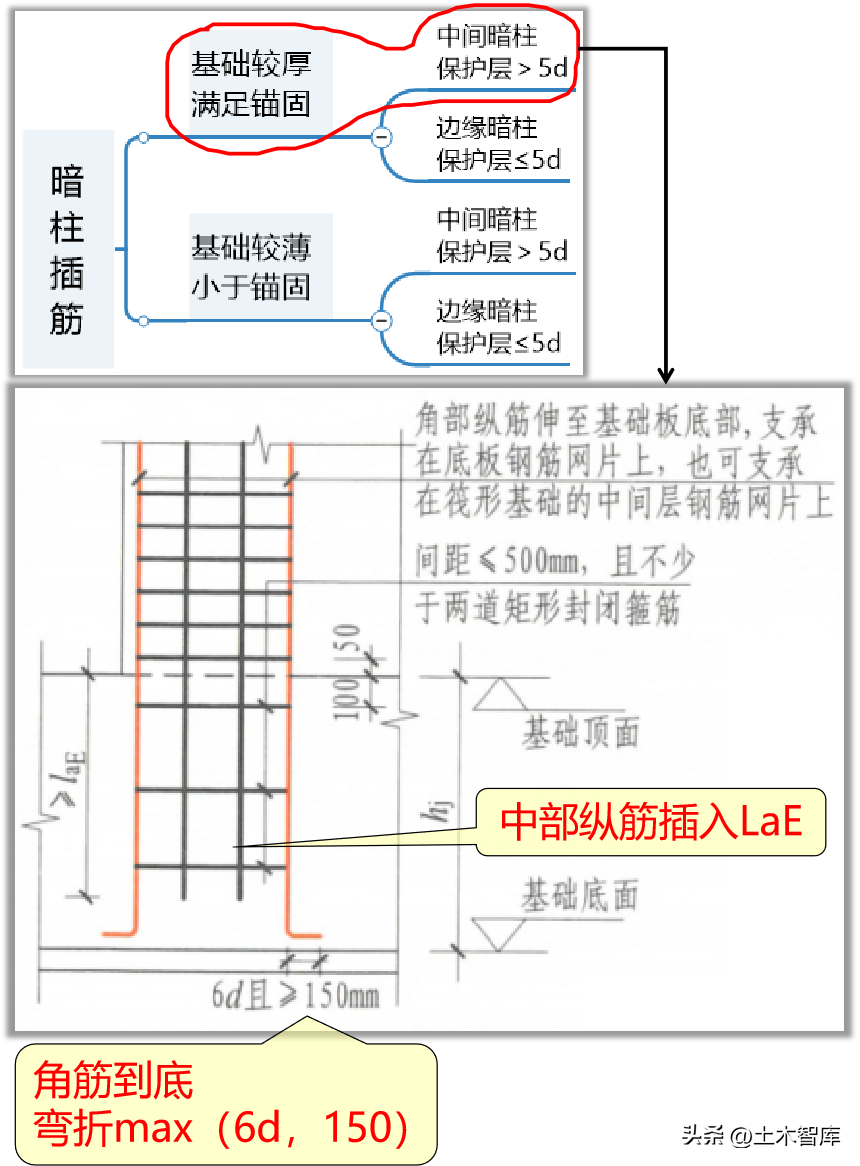

1.1、基础较厚中间暗柱

这种情况，角筋插到底部网片（基础特别厚时插到中部网片），中部纵筋插入基础满足锚固长度即可。，如图4所示。


图4

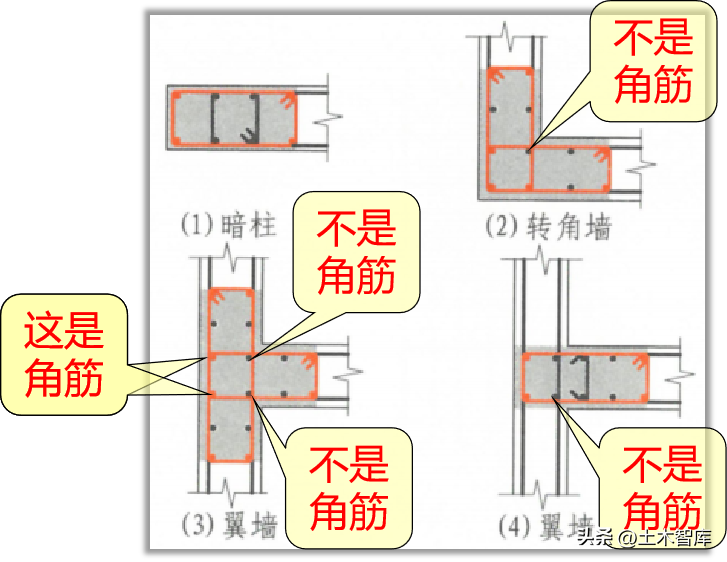

什么是角筋，图集给了特别说明，如图5所示。


图5

图5中橘红色点是角筋，黑色点不是角筋。

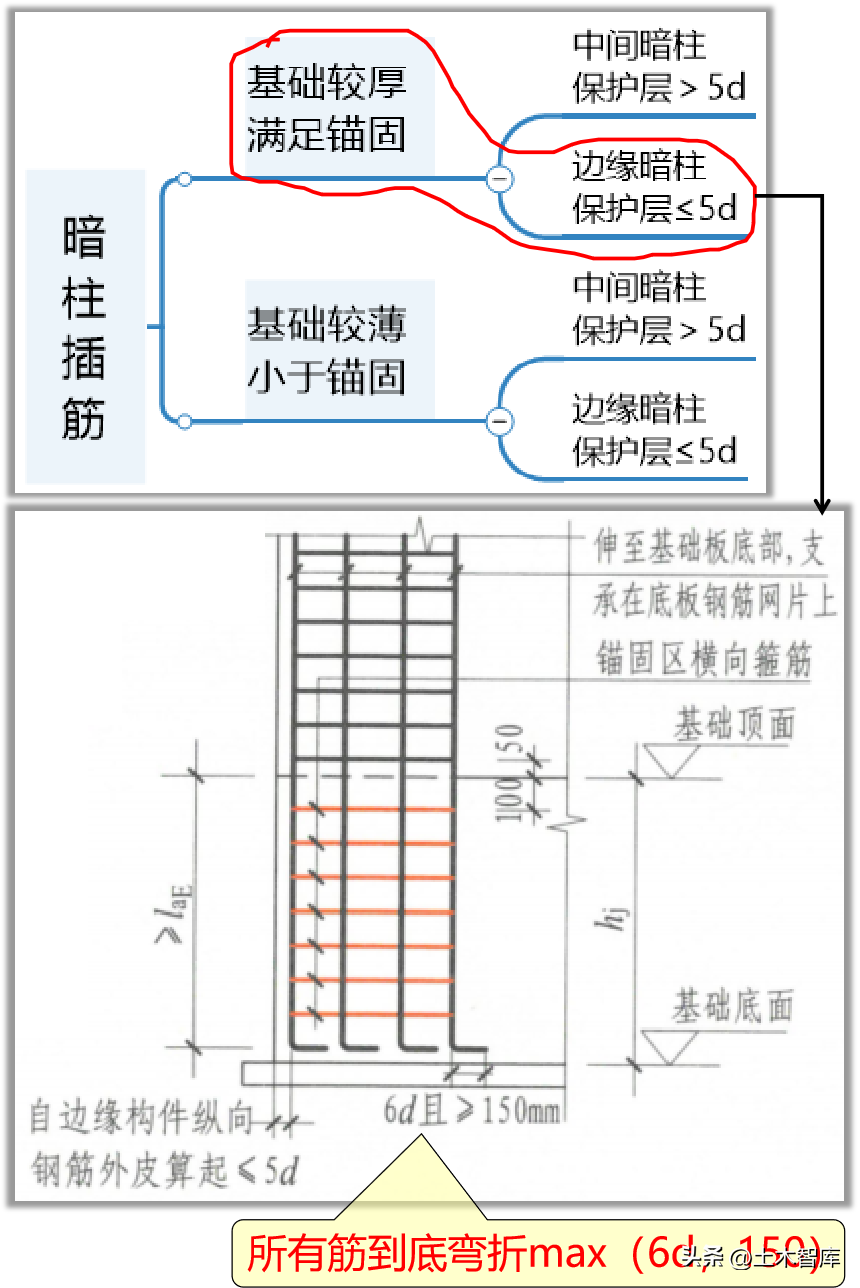

1.2、基础较厚边缘暗柱

这种情况，所有的纵筋都到基础底部（基础特别厚，到中部网片上面），弯折6d和150取大，如图6所示。


图6

锚固区外侧箍筋要加密，我们到讲箍筋根数的时候再细讲，这里只搞清楚纵筋如何计算就可以了。

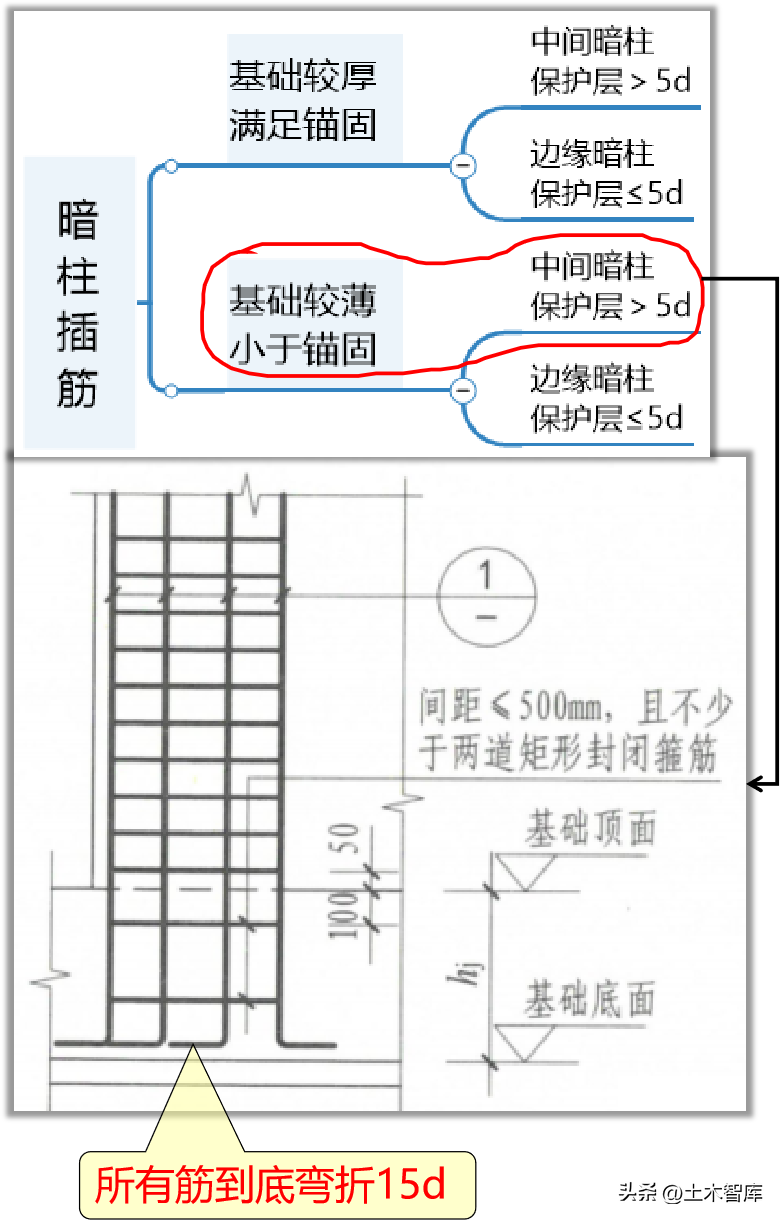

1.3、基础较薄中间暗柱

这种情况，因为基础厚度小于锚固长度，所有的钢筋必须到底部网片，弯折15d，如图7所示。


图7

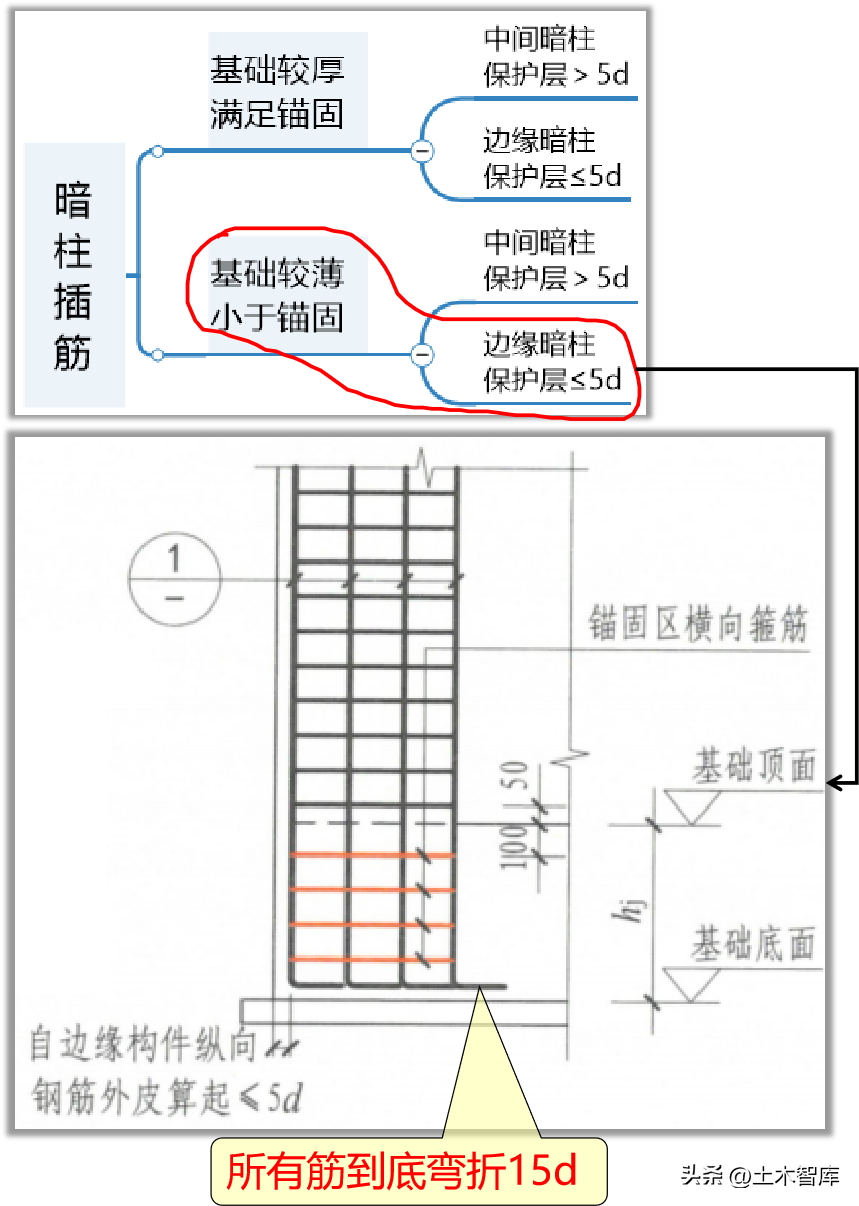

1.4、基础较薄边缘暗柱

这种情况，所有的纵筋到到基础底部，弯折15d，如图8所示。


图8

图15中锚固区箍筋加密，我们到讲箍筋根数的时候再讲，这里只要搞清楚纵筋如何计算就可以了。

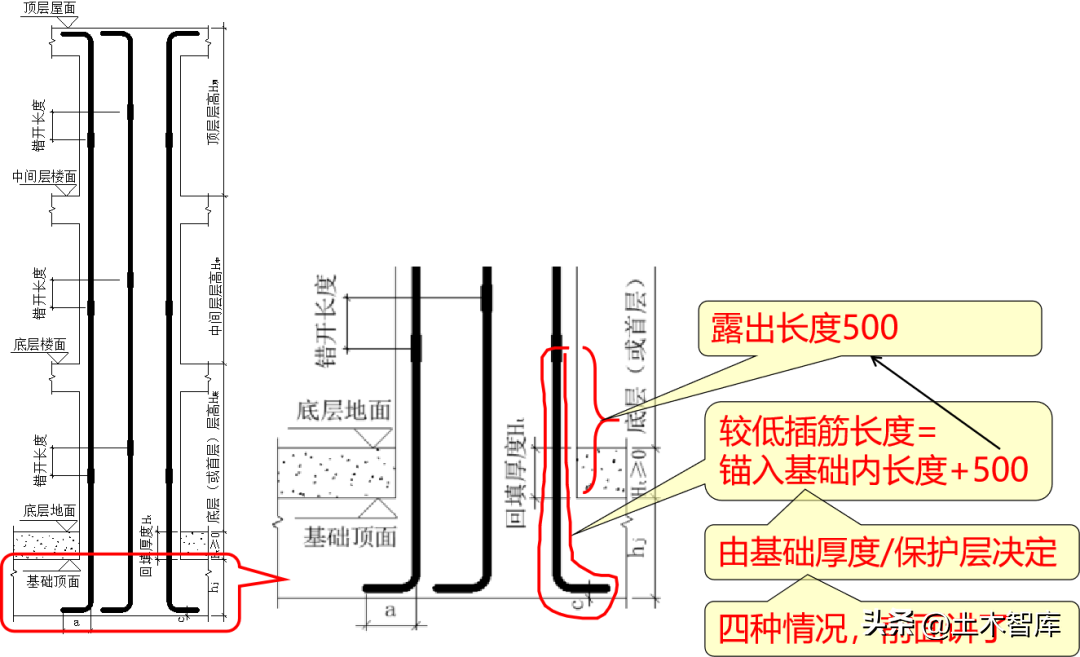

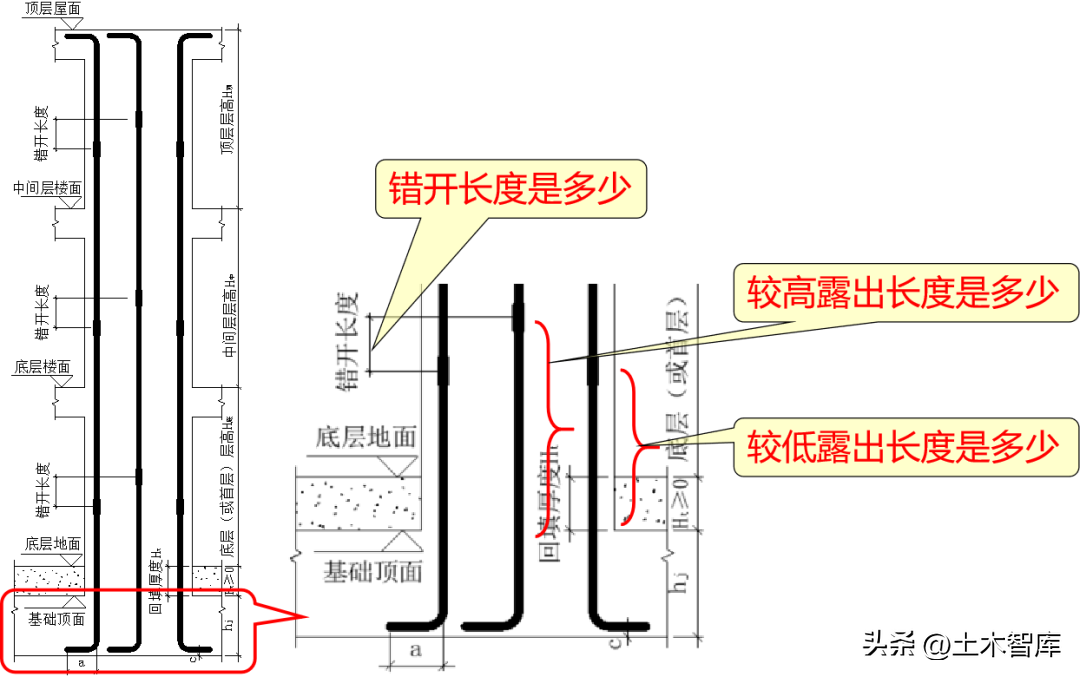

2、露出基础长度如何计算？


图9

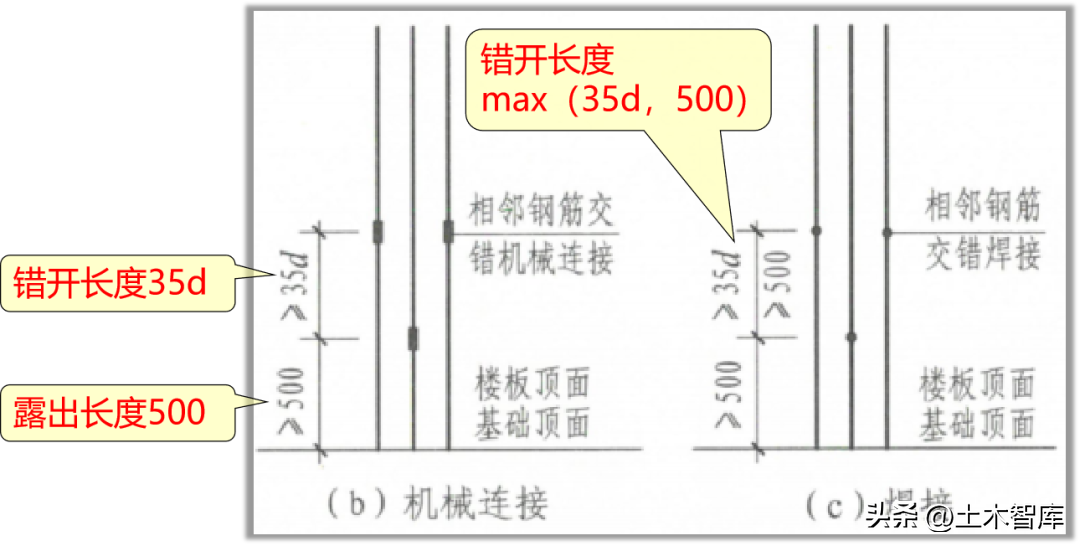

露出长度，错开长度是多少，图集22G101-1P2-21说的很清楚，如图10所示。


图10

2.1、较低插筋长度计算

有了前面的原理铺垫，我们就可以计算较低插筋长度了，具体计算过程如图11所示。


图11

2.2、较高插筋长度计算

较高插筋就是在较低插筋的基础上加上错开长度，具体计算过程如图12所示。


图12

最后的话

到这里我们把机焊连接暗柱基础插筋长度怎么计算就讲清楚了，下一讲，我们来讲暗柱底层纵筋长度如何计算。
