今天烘箱改造第三台，之前的两台都很顺利的完成了，下午调试的时候突然超温报警。
进行如下查故：
1.先调整、查看温控表的参数，传感器修改成PT100。
2.将温控表的电流输出信号线拆掉，进行测试，发现还在升温。故障锁定在三相调压器上面，目前是不受4~20mA电流的控制，怀疑是击穿了。
3.更换新的三相调压器，测试还是超温报警，现象是：在输出电流为0的情况下，三相调压器的输出电压有200v左右。
4.接下来查看加热棒的接线，是行星接法，但是它的中性点接了零线。这里和我们之前改的烘箱不同。拆了中性点接的零线后测试，正常了。原来三相调压器接200V额定电压的加热棒，要星形接法中性点不可以接地。
知识梳理1：星行接法和三角形接法有什么不同？
①星形接法：三组加热棒，一端连在一起（这个点称中性点），另一端端分别接三根相线，这种接法叫做星形接法。此种接法适用于加热棒额定电压220V时。如果三组加热棒电阻值不同，则中性点应该接零线。
中性点接零了
②三角形接法：三个加热棒，每个加热棒的首端接另一个加热棒的尾端，三个接点分别接三根相线，这种接法叫做三角形接法。此种接法适用于加热棒额定电压380V时。如果三个元件电阻值不同，也不影响这种接法的可行性。

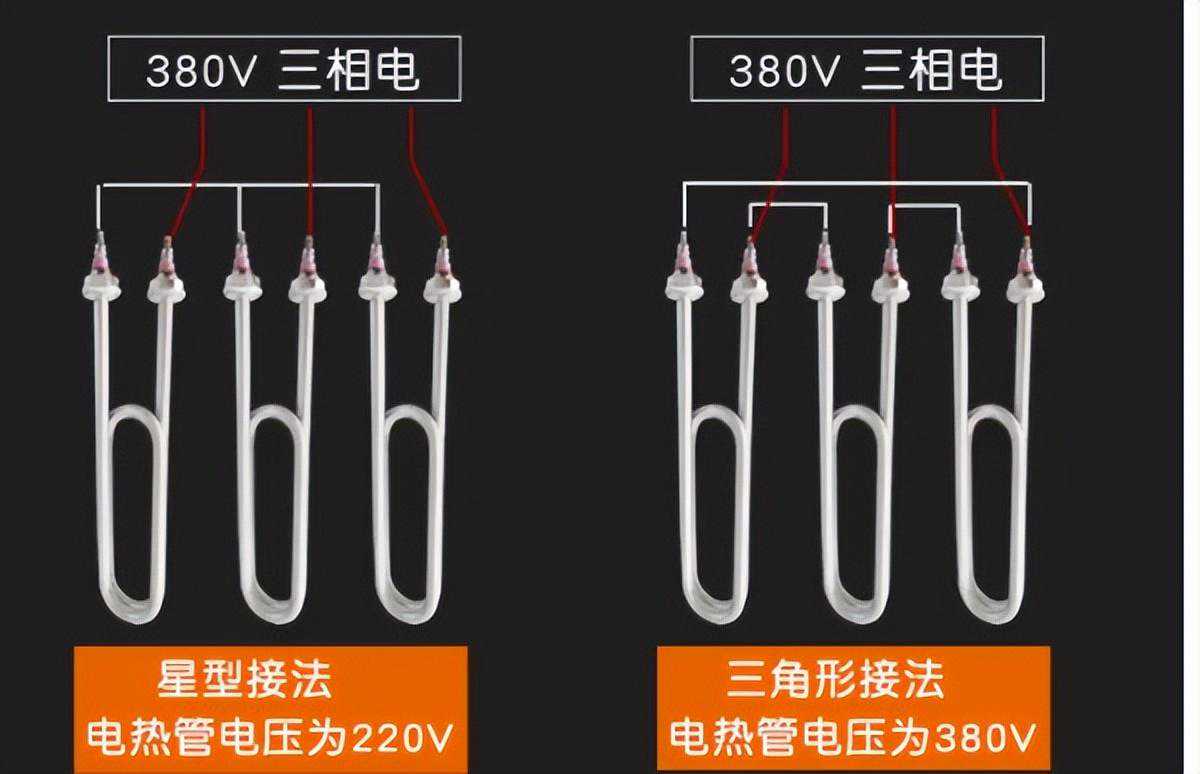

加热棒星接和角接
接零线知识梳理2：星行接法的中性点到底接不接零，有什么区别？
答案是有区别。接零线是保证三相的各相电压对负载的电压保持不变，即各相电压220v相同。如果不接零，加热棒阻值不同，中性点可能会漂移，也就是不能保证负载是在220v的电压下可靠的工作。也就导致各相的工作电压是随负载的电阻大小而改变的。接零线就可以保证负载工作电压，不随负载的大小变化。
在实际的工作中，不允许星型接法不接零线这样做。不接零线时当一相电压消失，另外两相则是负载串联后承受380v的线电压。接零线不会出现上述弊端，能保证各相仍是220v电压。所以使用固态继电器控制加热棒时，有的厂家中性点空置，有的接零。但是更换了三相调压器后就不能接零了。大家看下：双向可控硅加正向或反向电压都可导通，中性点接零会构成回路使可控硅导通，就会导致电压不受控。
可控硅接线要求
