烘箱就是用加热去除样品里水分的设备。热量通过自然对流、强制对流、辐射等方式与样品进行传热。我们公司的烘箱就是用空气循环进行传热的。但是在使用中发现：如果设定值为120℃，出风口的最高温度将近173℃，如果有毛发类易燃物体流过，会有阴燃风险。于是我们将控制原件由固态继电器改成了可控硅（三项调压器），测试结论：可控硅代替固态继电器控制，升温时间接近，出风口最高温度降低了33℃，可有效避免阴燃风险，测试曲线图如下：


改善前：


改善后：

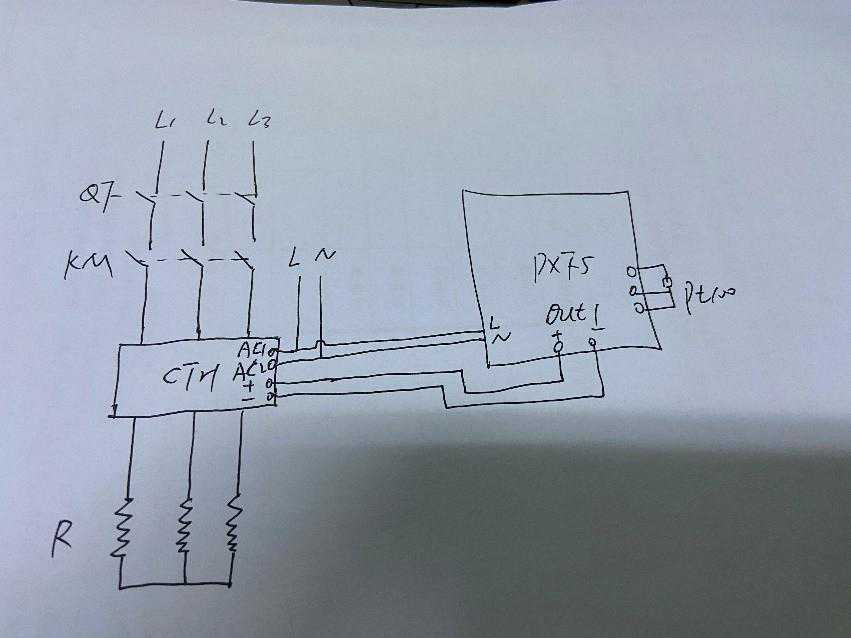

1.三相调压器我使用的GOLDCTH系列，温控表我用的是富士PXF54~20mA输出的，接线如下：


2.温控器的参数设定如下：

1需要将温控器默认的温度传感器改成pt100,方式如下,找到”CH6”——"530参数”——"K1”改成"PT1”：


3.调试：调试时需要测试启动停止逻辑、超温报警的功能等。
