中频电炉是一种利用电磁感应加热物料的设备。它的工作原理是通过中频电源产生一个固定频率的交流电，并通过线圈产生一个变化的磁场。当被加热的物料放置在这个磁场中时，物料中的导电体（如金属）会受到磁场的影响而产生涡流。涡流在导体中流动时会产生热量，从而加热物料。因此，中频电炉能够通过电磁感应的方式快速、均匀地加热物料。

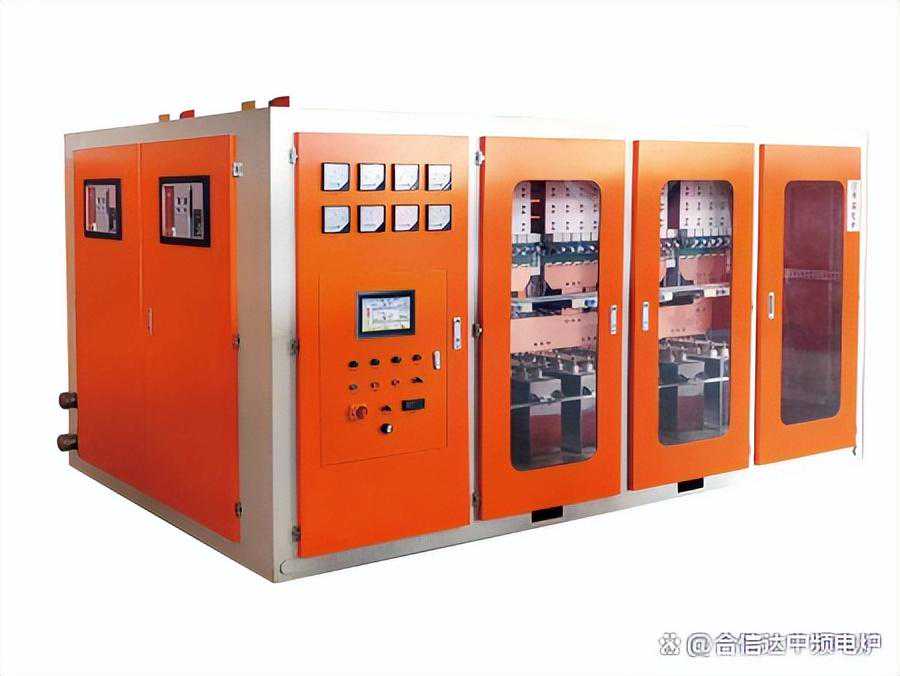

中频电炉
可控硅（晶闸管）中频电源的基本工作原理是通过控制晶闸管的触发信号来实现对电源输出电压的控制。在正向偏置条件下，当晶闸管的触发电流达到一定阈值时，晶闸管会自动导通，使电源输出电压上升至额定值。当控制信号停止或逆向偏置时，晶闸管自动关闭，电源输出电压下降至零。通过调节控制信号的时序和触发条件，可以实现对中频电源的输出电压进行精确的调节。
通过一个三相桥式整流电路，就可以实现电流的变流。
将50Hz的交流电流转换为直流电流
经过之后，再通过一个直流电抗器进行滤波。
最后，通过逆变器将直流电转换为单相中频交流电以供给负载使用。
因此，这种逆变器实际上是一种将交流电转换为直流电，再将直流电转换为交流电的装置。
以下是对各个部分的简单原理进行介绍：
可控硅中频电源的基本运作原理是利用三相桥式整流电路将50Hz的工频交流电流转换为直流电流。
1）这是一个整流电路。它由六个可控硅组成，这种电路通常称为三相全控整流桥，又被俗称为六脉整流。
工作原理是根据特定的规律，在适当的时间安排可控硅的开启和关闭，最终将三相交流电转变为直流电。
2）滤波。由于整流输出的电压波动较大，因此需要在电路中串联一个较大的电感来使电流变得平稳，以平滑波动较大的电压。这就是所谓的滤波。这个电感通常称为电抗器。电抗器的特性是保持电流不能突变。
将经过滤波的直流电通过逆变电路供应。使用串联设备，通过电容滤波，获得更稳定的电压输出。
逆变电路的作用是将直流电转换为较高频率的交流电，以供给负载使用。因此，逆变器实际上是一种"交流-直流-交流"转换器。
串联谐振可以被简单地解释为补偿电容器和感应圈串联。通常，我们所说的串联设备就是指这一种类型。
5个电容器和感应圈并联的电路叫作并联谐振电路。通常情况下，默认谈论的电路就是指并联谐振电路。
